一. Activiti5 框架介绍
1.什么是工作流
工作流： 业务过程的部分或整体在计算机应用环境下的自动化，主要解决的是“使在多个参与者之间按照某种预定义的规则传递文档、信息或任务的过程自动进行，从而实现某个预期的业务目标，或者促使此目标的实现”。简单的理解就是指工作的流程，在本项目中是指从完成一个企业中具体业务的一系列工作步骤，所有的步骤合在一起就是业务从开始到结束的流转过程。

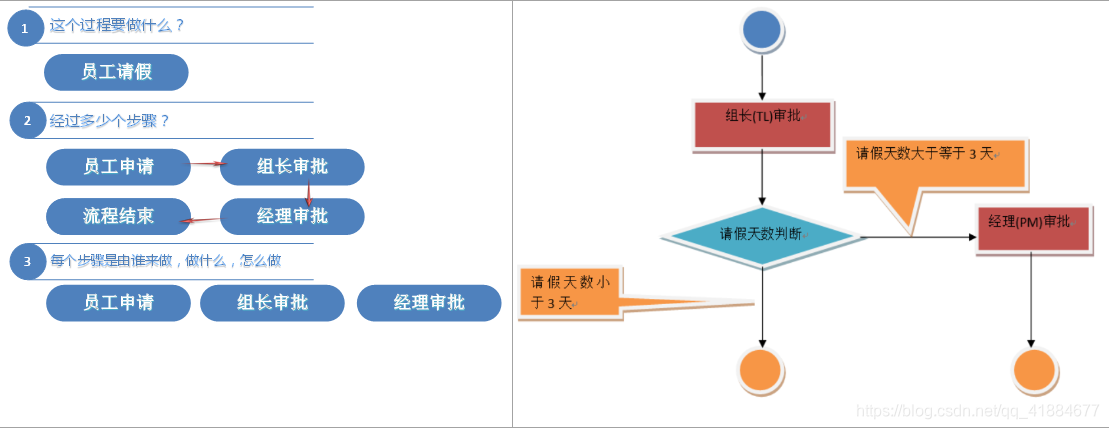

示例：请假流程
工作流三大要素：
- 这个过程要做什么？
- 经过多少个步骤？
- 每个步骤由谁来做？做什么？怎么做？

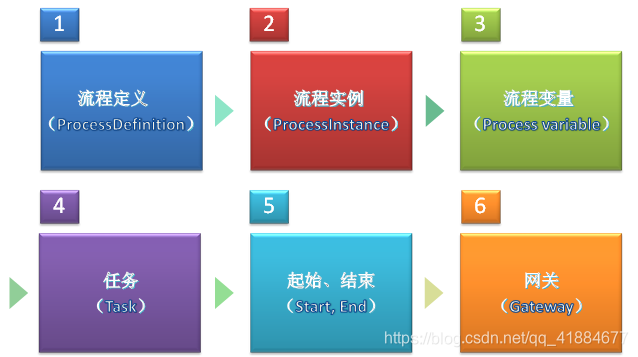

工作流相关概念：
2.Activiti 5 框架
JBPM，全称是Java Business Process Management（业务流程管理），它是覆盖了业务流程管理、工作流、服务协作等领域的一个开源的、灵活的、易扩展的可执行流程语言框架。JBPM是公开源代码项目 。Activiti 5 框架前版本为JBPM 4，后因架构师跳槽别公司后从新研发后改名。
Activiti5的持久化层采用的是Mybatis，这样移植性好
Activiti5主要包括7个Service，
这些Service都是通过ProcessEngine创建。 ProcessEngine这个类是Activiti5的核心，所有的服务都需要通过ProcessEngine来创建，该类是线程安全的
- repositoryService（持久化服务） 与数据库进行交互的
- runtimeService（运行时服务） 与运行流程有关
- taskService（任务服务） 与流程中的每一个步骤有关
- historyService（历史信息） 查看历史的流程步骤
- formService（表单服务）
- identityService（身份信息）
- managementService（管理定时任务）在固定的时间点完成固定的任务
在ssm框架中整合Activiti 5框架：
只需要将spring-flow.xml放在resources中即可。
在test类中使用Activiti 5框架创建23张表：

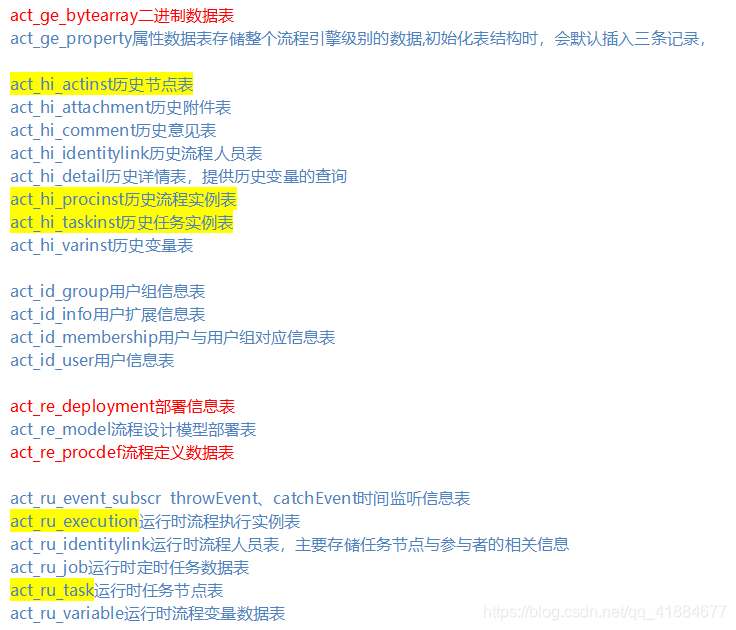

表结构：

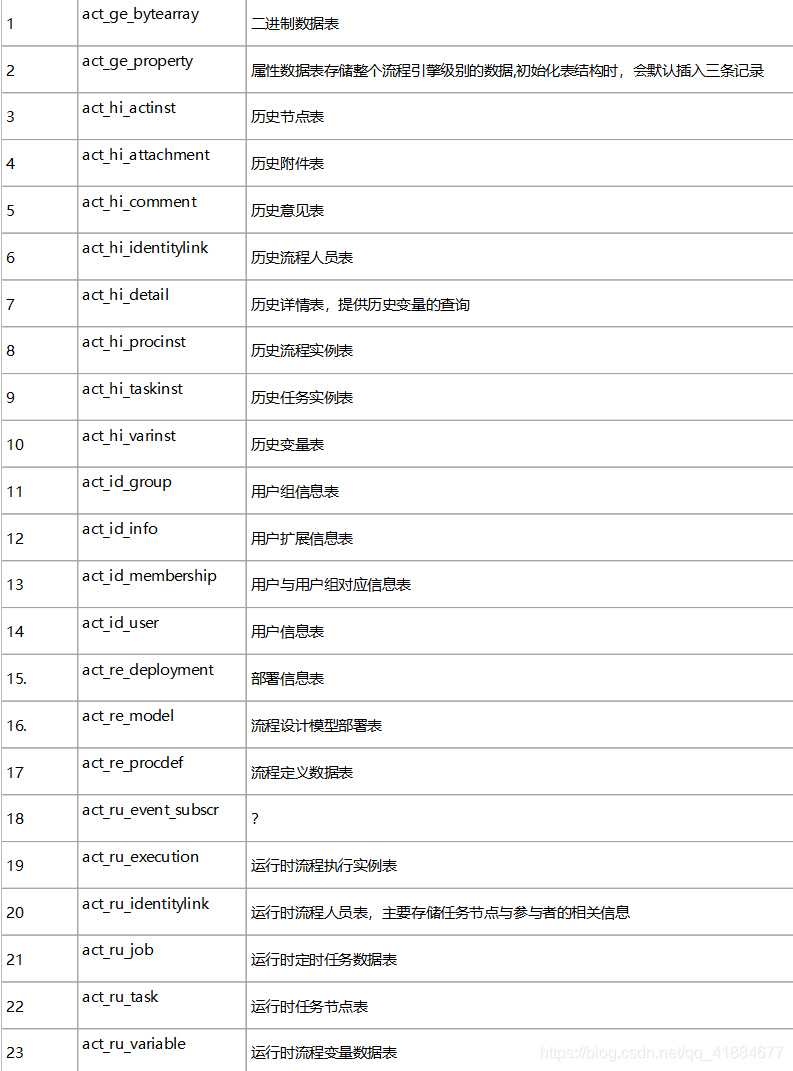

各个表的具体含义：
3. IDEA中的Activiti插件（中文乱码可百度解决，通过修改VM参数）

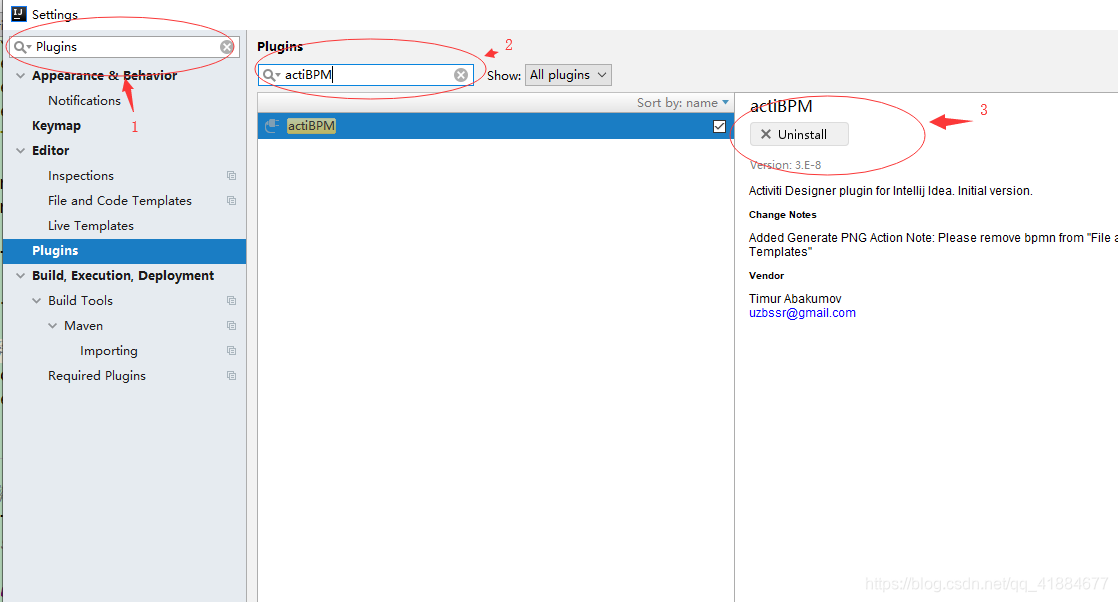

1.安装
File → Setting →

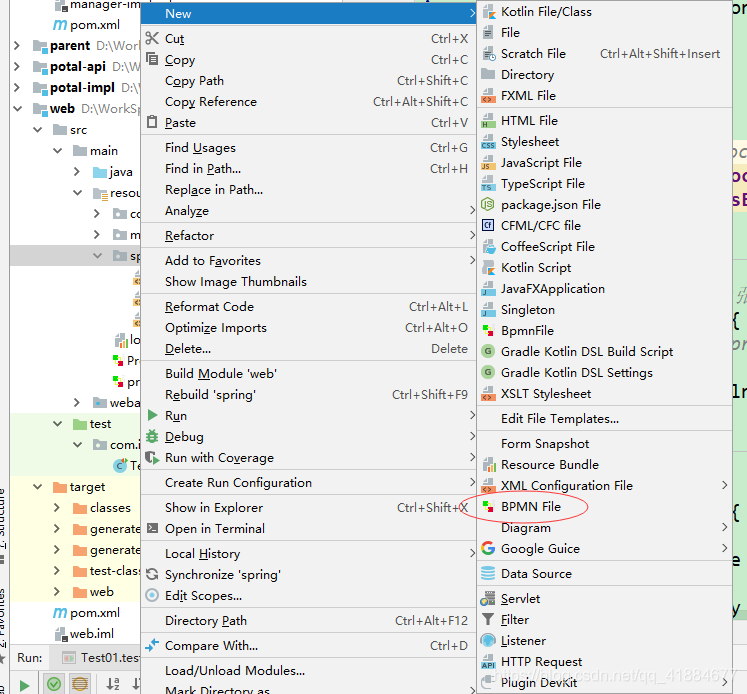

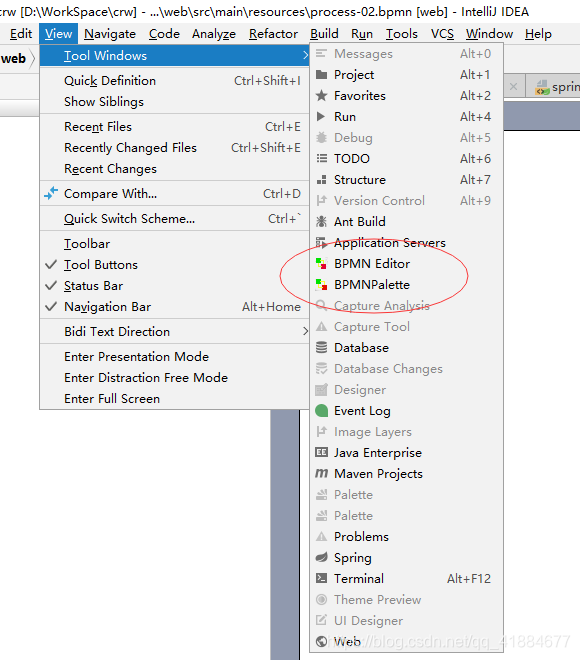

2.画图。重启完成安装，创建一个BpmnFile。

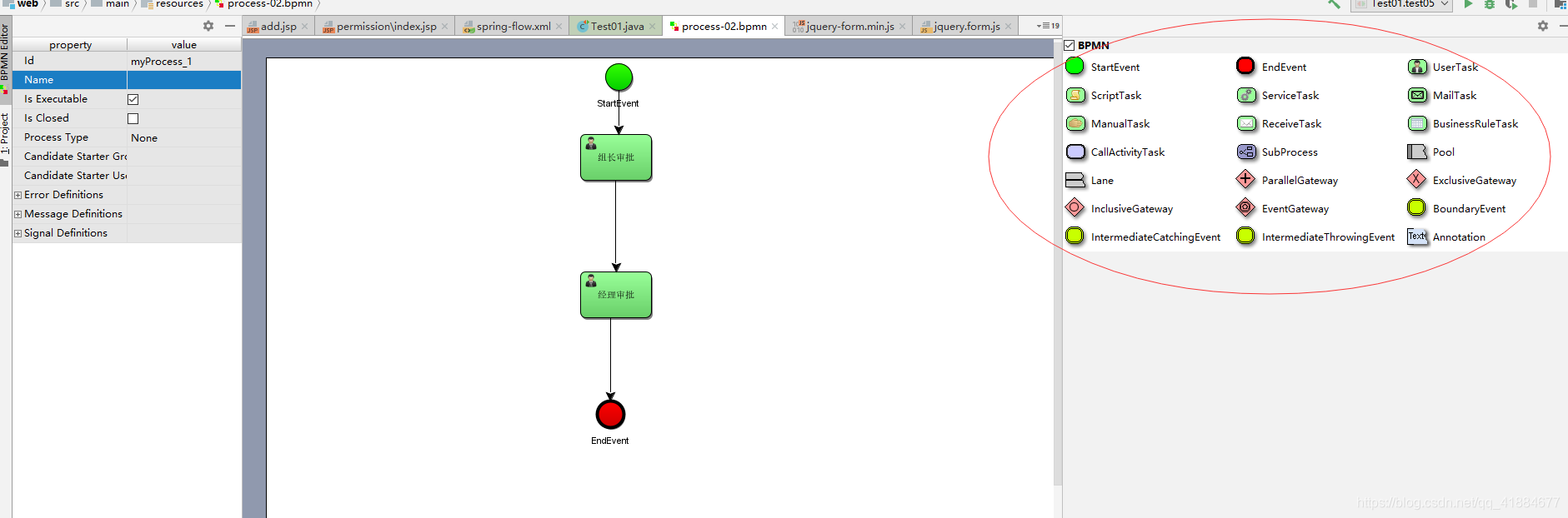

如图是打开编辑和图标。
通过移动相应图标进行画图。
二. Activiti 5 流程框架具体使用详解
1. 基本代码

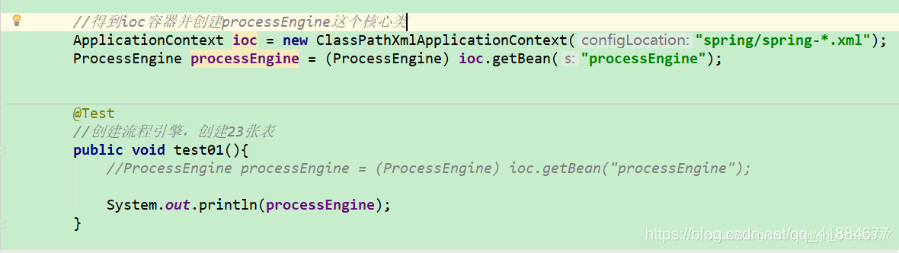

首先获得ProcessEngine核心对象，并创建23张表。
2. 流程定义
-
示例： 请假流程

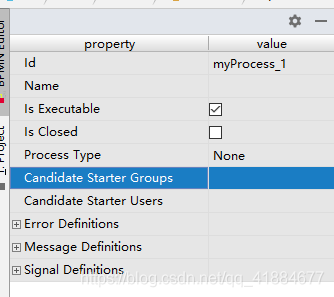

通过双击图标或者线修改相应属性：

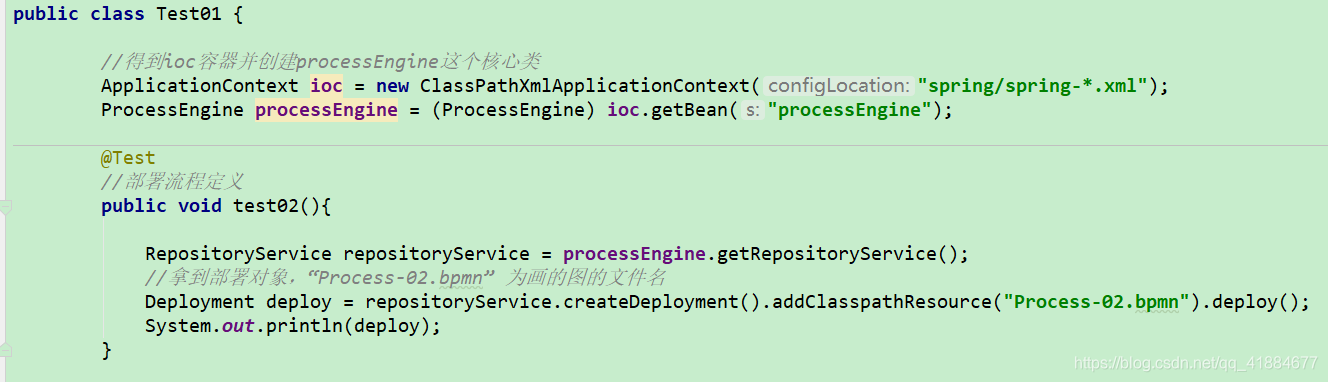

3. 部署

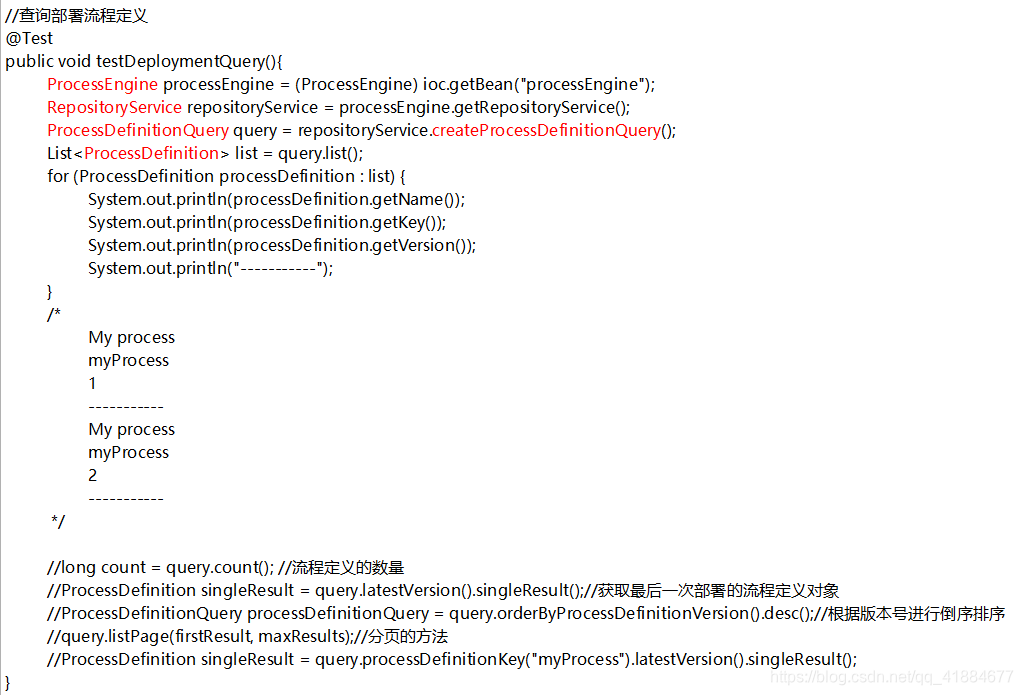

4. 查询流程定义数据
5. 流程表数据分析
6. 任务
-

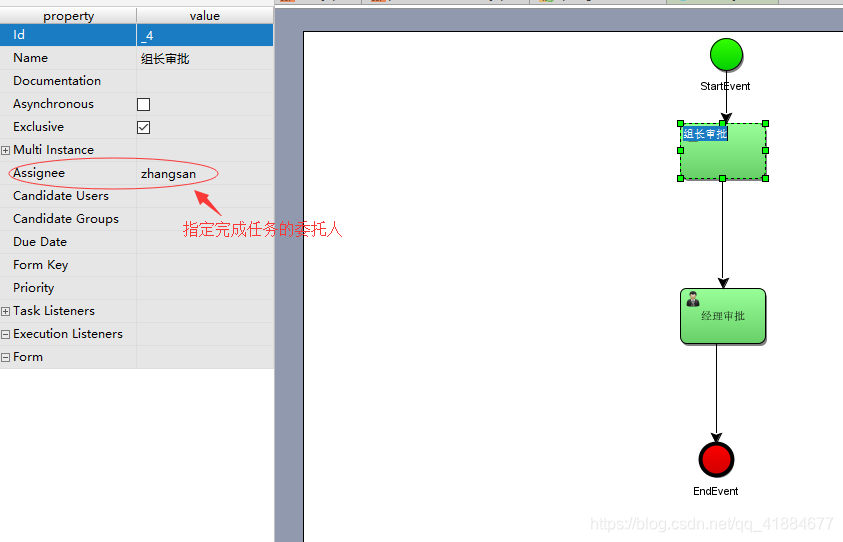

定义新的请假流程，并指定委托人
-

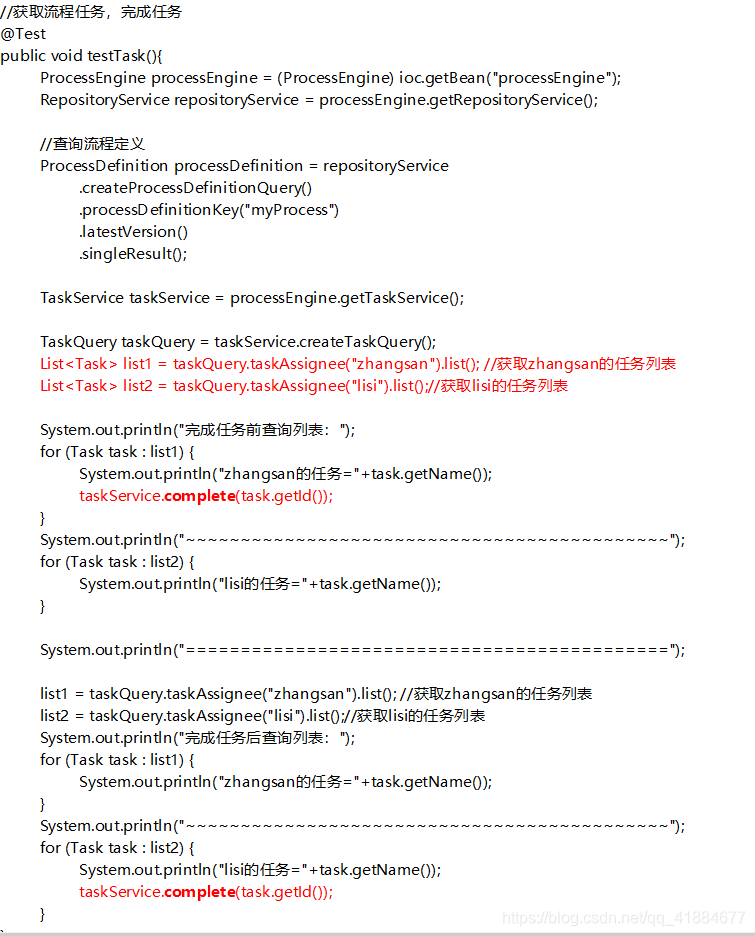

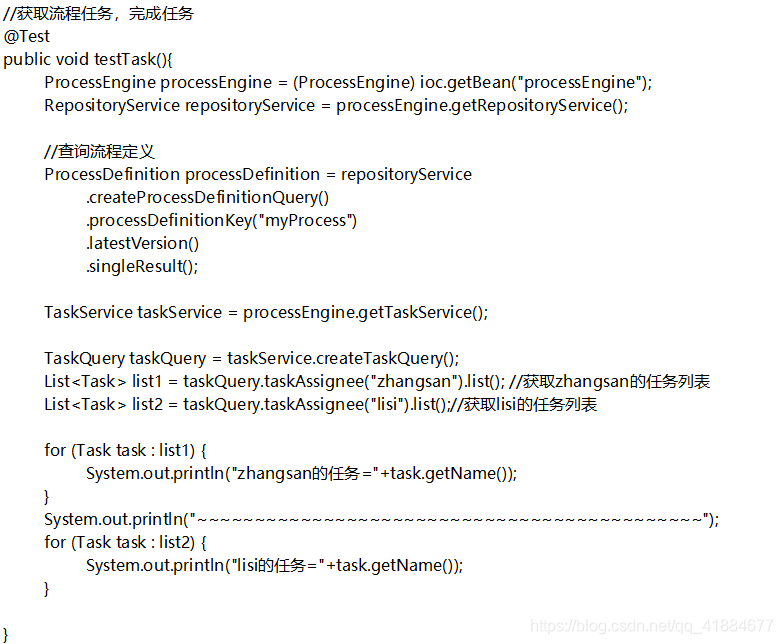

获取流程任务，并执行任务
-
查询并完成任务
-

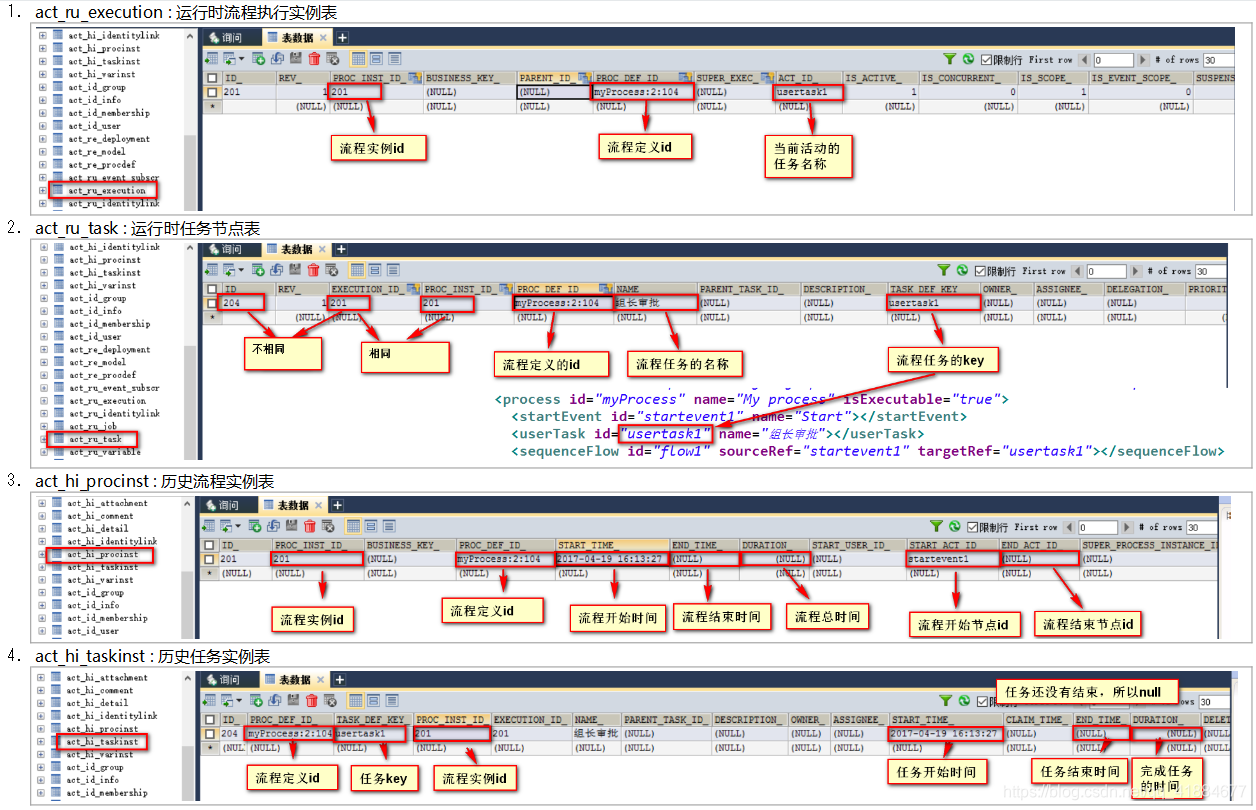

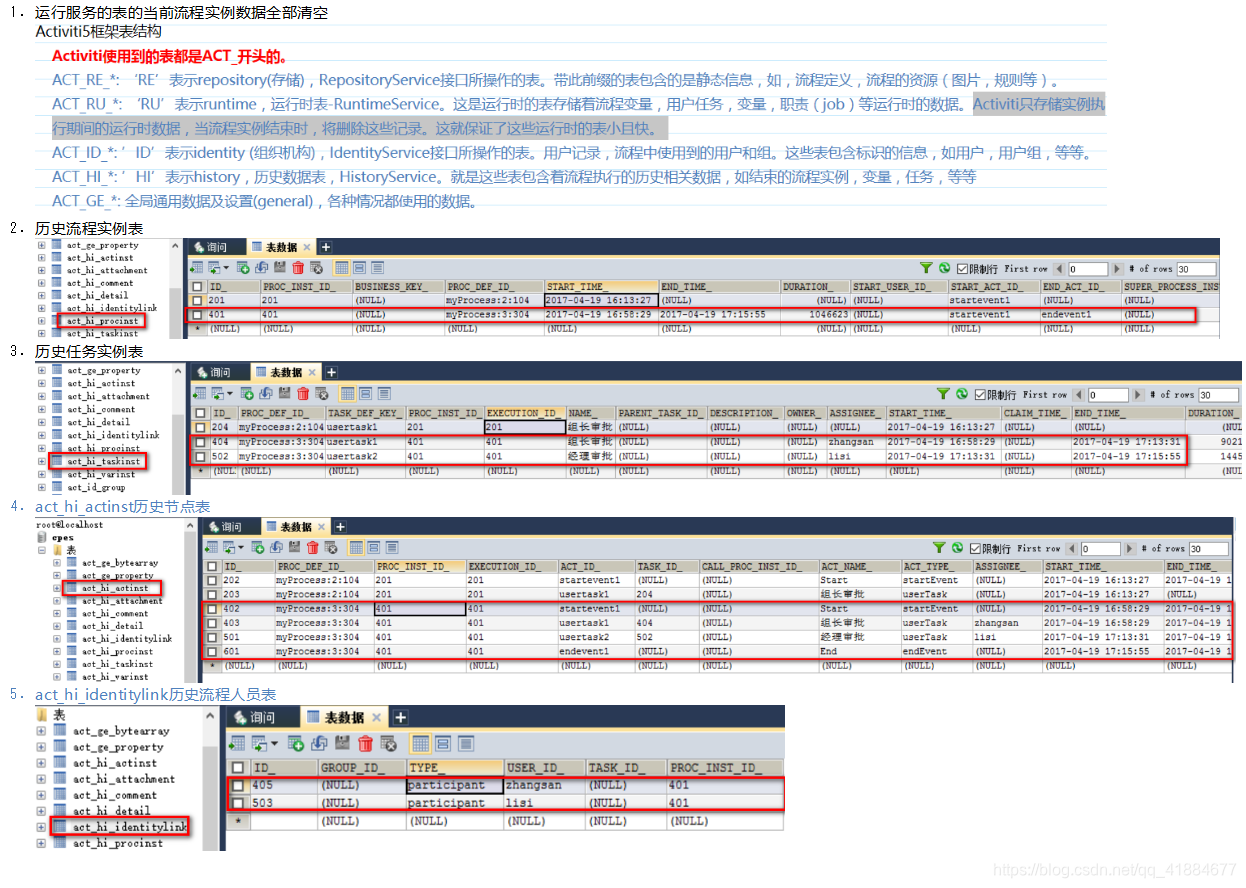

表结构详解

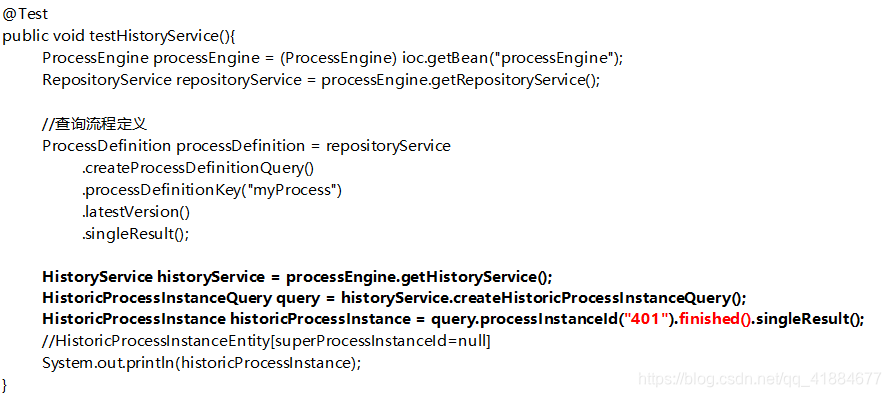

7. 历史

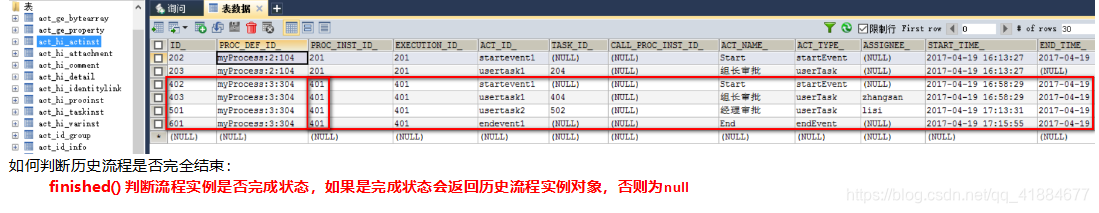

获取历史服务对象，查看历史流程
8. 任务领取
-
将任务指派给 一个组，然后，由组内指定人进行任务完成操作
-

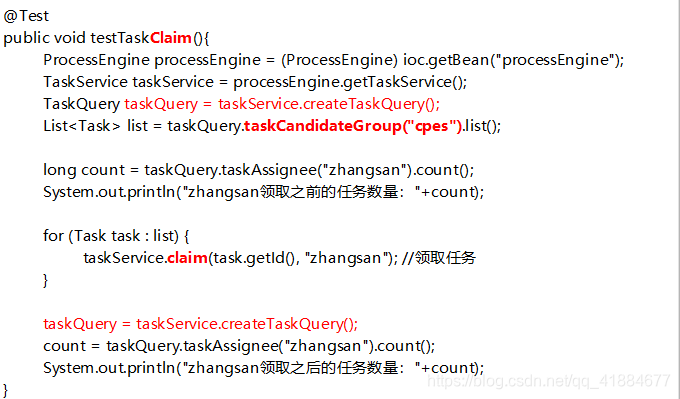

领取任务
①部署流程②启动流程实例
③测试领取任务
9. 流程变量
-

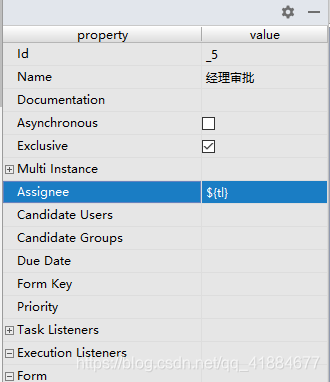

定义流程，委托人采用流程变量获取委托人
-
启动流程时，需要指定委托人参数
（1）代码
（2）数据库

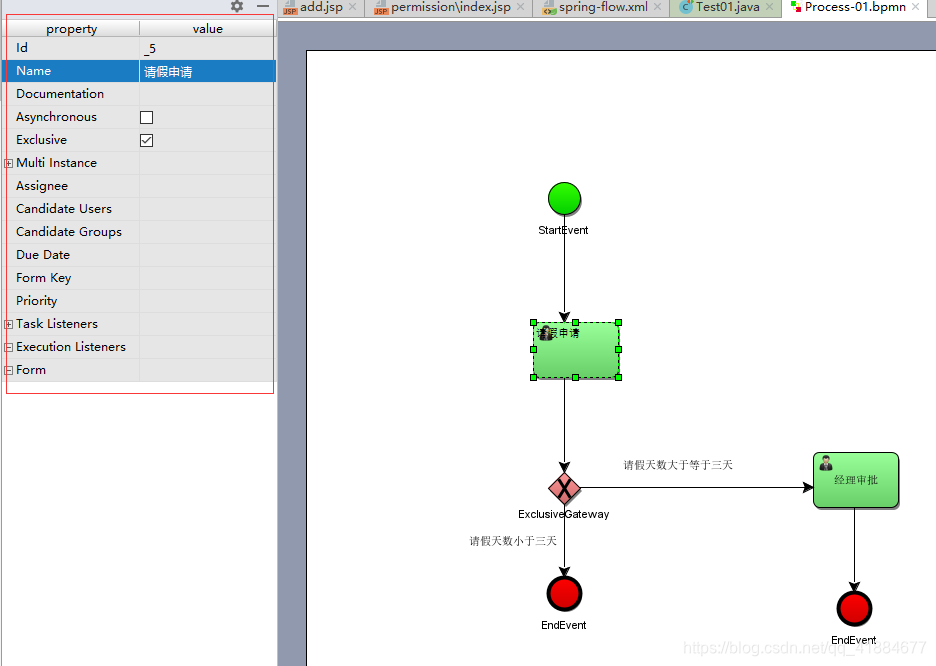

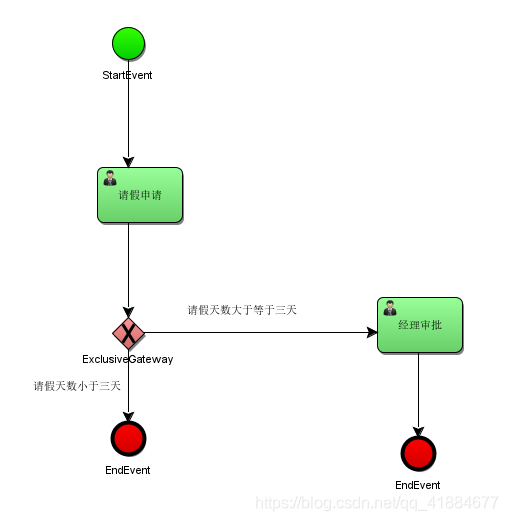

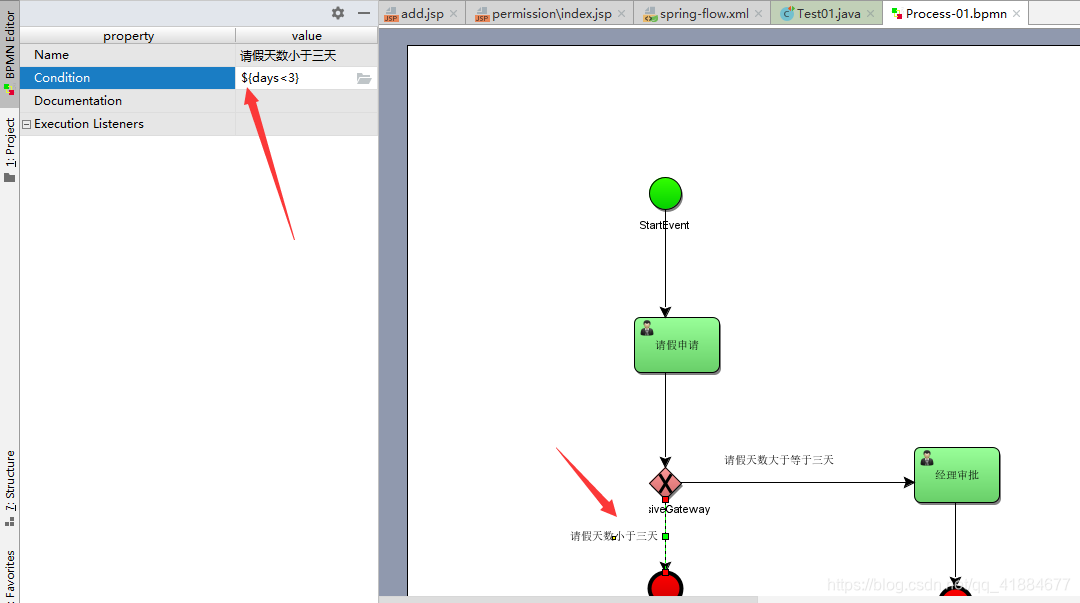

10. 排他网关（也称决策）
-
条件
-

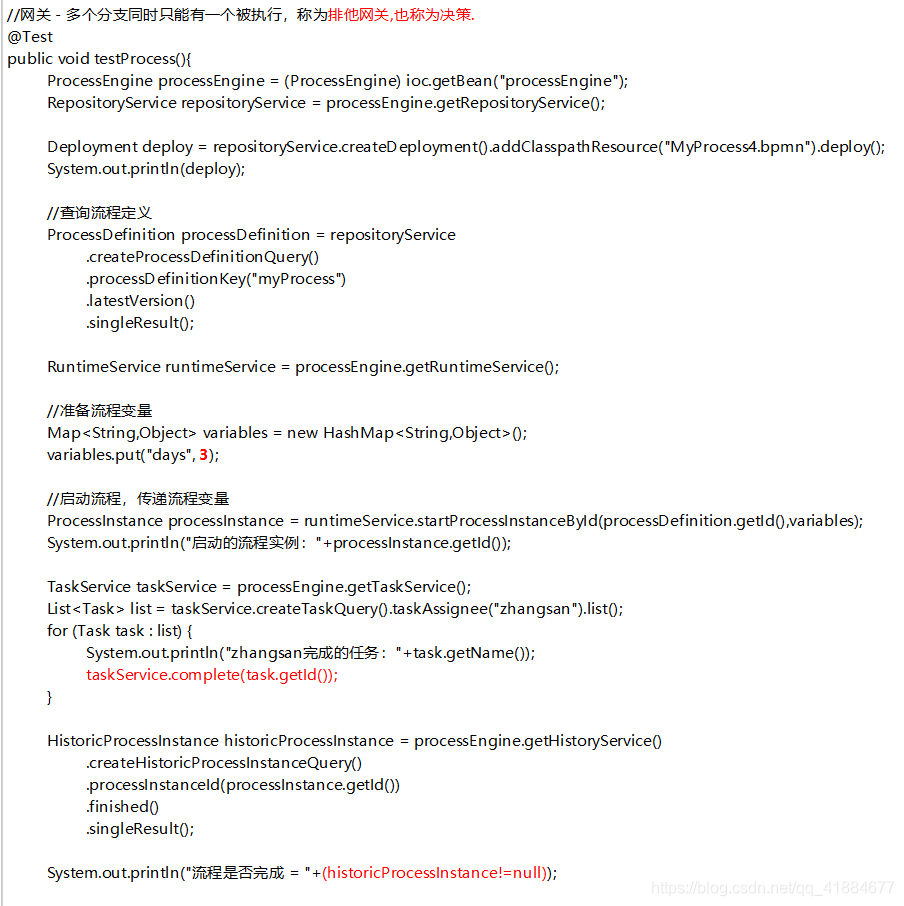

测试

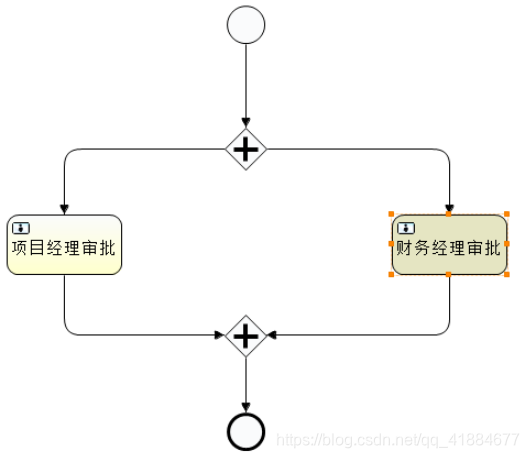

11. 并行网关（也称会签）
两者需要同时满足条件

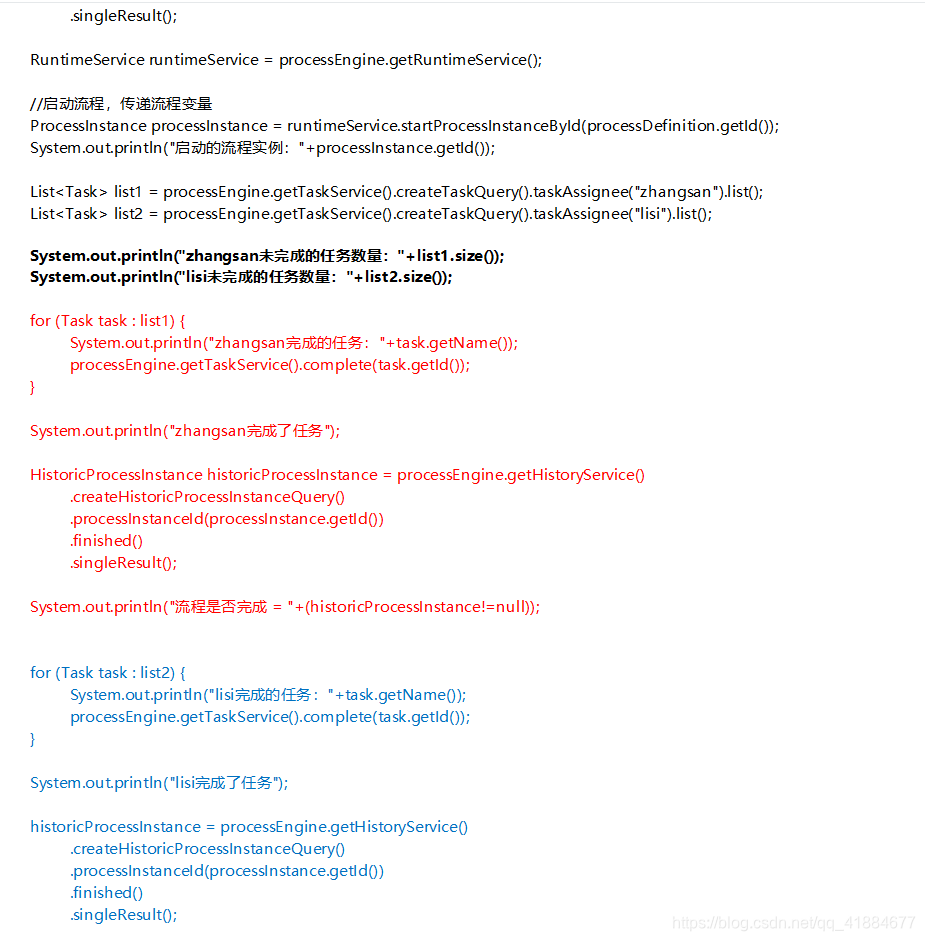

代码：

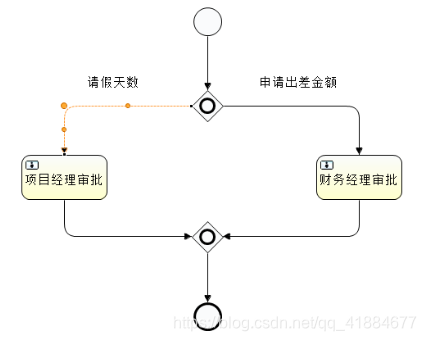

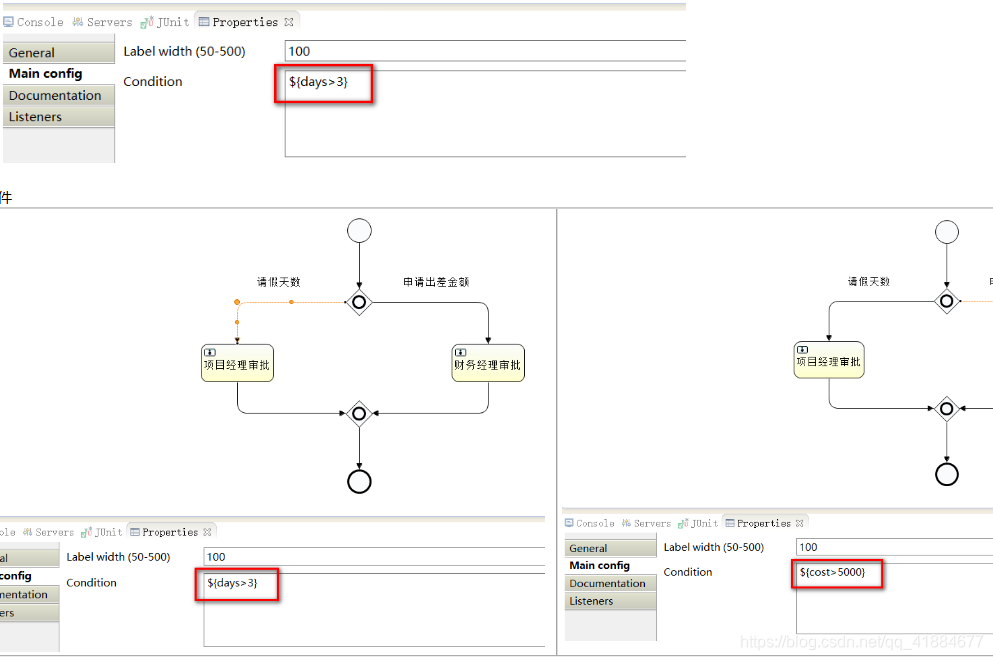

12. 包含网关（排他+并行）
若只满足一个条件，而另一个条件不满足。只会审批满足这个条件的分支。审批完成后放心。如果两个分支都满足条件，则两个分支都需要进行审批后才能放行。

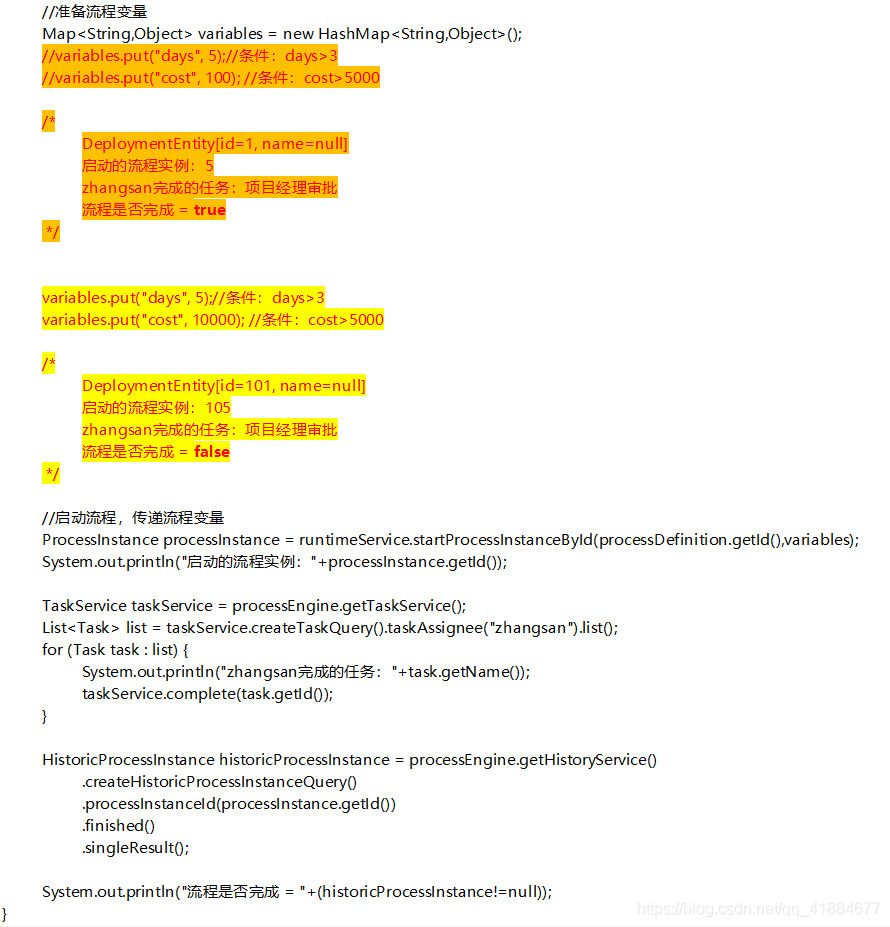

测试：
