[Altium Designer 2020 硬件设计]原理图封装库创建及多部分组成单个器件原理图库创建

通用准备工作

1、创建一个工作区，用于保存本教程内的所有工程。

2、创建一个原理图库。

3、绘制原理图库封装。

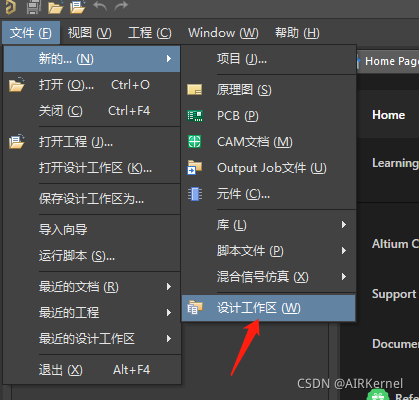

1、创建一个新的设计工作区文件->新的->设计工作区

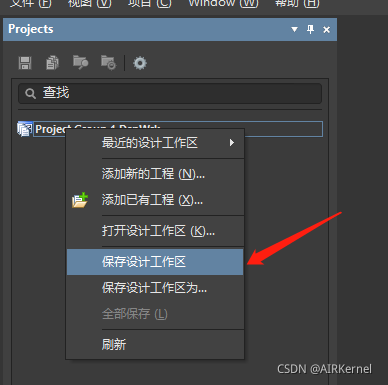

2、右击工作区，选择合适位置保存工作区。

3、创建新的原理图库：文件->新的->库->原理图库

4、注意右下角要选择SCH Library

5、以一个SOP 8引脚的芯片为例

6、放置矩形封装体、放置管脚（放置8个），在矩形框内放入引脚有名字的一端，另一端引脚一端是朝外的，用来连线的。

7、修改引脚定义（根据硬件数据手册）

双击引脚，然后右侧窗口Properties内修改引脚的属性。

如：Name = 0 ； Designator = Vcc 按照数据手册修改各个引脚的定义。

8、修改Name，特别说明如果名称上有横杠，表示低电平有效。比如输入C\S\，就会出现以下的效果。

9、给原理图加一个外框，简单的原理图就基本结束了。

双击左侧封装名，然后在右侧属性栏修改封装名称。

10、回到左边Projects内，右击创建的原理图封装库，另存为，保存成自己需要的名字，我这里保存成SOP封装库，以后如果有SOP12、16……都可以放到这个库里面来，做统一管理！

11、特殊器件原理图库绘制

多个部分组成一个原理图库，如放大器，可能两个、四个图，表示一个放大器。

选中原理图库，点击工具，选择新部件。

即可看到一个原理图期间，分成了两个部分，可以分别绘制Part A、PartB，表示同一个器件。然后再右侧部分，选择此部分代表PartA或PartB.

12、为原理图库器件，添加PCB封装。

请先完成PCB封装的绘制，并将绘制好的PCB封装安装到系统内！

选择原理图器件，然后右侧属性栏，选择FootPrint，添加FootPrint。

PCB元件库选择任意，点击预览，找到已经安装好的PCB封装库，选择对应的封装，即可为原理图器件添加PCB封装。（下次使用原理图时，系统自动会调用这个PCB封装）

13、安装创建的原理图库
