1.

概述

对于便携式设备，如手机或者

pad

来说，

battery

都是必不可少的一个组成部分。

kernel

中为了方便对

battery

的管理，专门提供了

power supply framework

。

battery

管理我觉得可以分开为两个部分，一个是

电池监控（

fuelgauge

）

，

另一个是充放电管理（

charger

）

，所以我们在内核中也是把它分成了两个驱动来管理。

电池监控（

fuelgauge

）

驱动主要是负责向上层

android

系统提供当前电池的

电量

以及

健康状态

信息等等，另外除了这个以外，它

也向

charger

驱动提供电池的相关信息

；

充放电管理（

charger

）

驱动主要负责

电源线的插拔检测

，以及

充放电的过程

管理。

对于

battery

管理，硬件上有电量计

IC

和充放电

IC

。

2.Power Supply

设计思路

先来回答一个问题：

kernel

中设备驱动的目的，是管理设备，并提供给用户空间程序使用，那么对

PSY

设备而言，

kernel

要管理什么？用户空间程序要使用什么？

其实

PSY

设备是一个特例，它的目的很单纯，就为系统供电。如果只考虑这个目的，就不需要任何驱动了，但情况会稍微复杂，因为：

1.

PSY

设备可能是电池，这引申出来电量检测

，

充电管理等多个议题。此时，

PSY driver

需要管理的事情包括：

检测电池类型

，

检测电池电量

；

检测充电状态

等等。而用户空间则需要将检测到的

结果显示给用户

。

2.

系统中可能有多个

PSY

设备，这些设备可能还有级联关系，如有些平板电脑中，

可能同时存在

DC-charger

、

USB-charger

和

battery

供电。此时，

PSY driver

需要管理的事情包括，获取外部供电设备的连接状态，充电状态等等，用户空间需要将这些信息显示给用户。

那么，共性已经总结出来了，

PSY driver

的主要功能

，

就是向用户空间汇报各类状态信息

，

因此

power supply class

的核心思路就是：将这些

状态信息，抽象为属性

“properties”

。由于状态信息是类型是有限的，

properties

的个数也是有限的。

PSY driver

只需要负责：该

PSY

设备具备有哪些

“

属性

”

，这些

“

属性

”

的值（

value

）是什么；

当属性值发生改变时，通知

power supply class

。

power supply class

负责：将某个

PSY

设备支持的属性及

value

，以

sysfs

的形式，

提供给用户空间

，

当属性值改变时，以

uevent

的形式，广播给用户空间程序。

另外，

power supply class

也会协助处理

PSY

级联的情况。

3.Power Supply

软件架构

power supply framework

在

kernel/drivers/power/

下。内核抽象出来

power supply

子系统为驱动提供了统一的框架。功能包括：

1.

抽象

PSY

设备的共性，向用户空间提供统一的

API

2.

为底层

PSY

驱动的编写，提供简单、统一的方式。同事封装并实现公共逻辑。

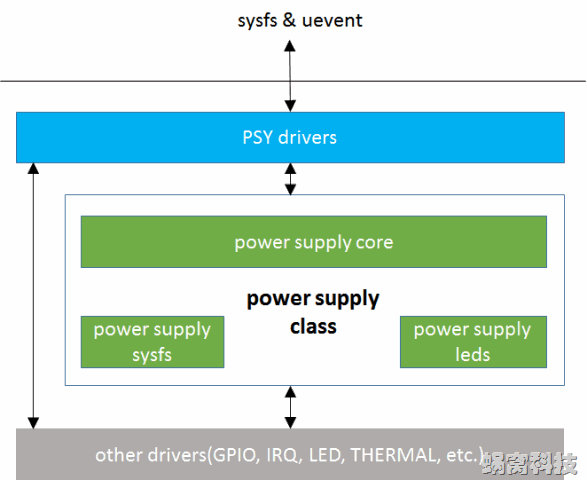

power supply class

位于

drivers/power/

目录中

，主要由

3

部分组成（可参考下图的软件架构）：

1

）

power supply

core

，用于

抽象核心数据结构、实现公共逻辑。

位于

drivers/power/power_supply_core.c

中。

2

）

power supply

sysfs

，

实现

sysfs

以及

uevent

功能

。位于

drivers/power/power_supply_sysfs.c

中。

3

）

power supply

leds

，基于

linux led class

，

提供

PSY

设备状态指示的通用实现。

位于

drivers/power/power_suppply_leds.c

中。

最后，驱动工程师可以基于

power supply class

，实现具体的

PSY drivers

，

主要处理平台相关、硬件相关的逻辑。这些

drivers

都位于

drivers/power/

目录下。

接着来看一下核心数据结构

drivers/power/power_supply_core.c

中。

1.struct power_supply

struct power_supply

为

power supply class

的核心数据结构，用于抽象

PSY

设备，定义如下

(kernel/msm-4.19/include/linux/power_supply.h)

：

struct

power_supply {
const

char

*name;

//

该

PSY

的名称
enum

power_supply_type type;

//

该

PSY

的类型，枚举类型，一般包括

:battery

、

USB-charger

、

DC-charger

。
enum

power_supply_property *properties;

//

该

PSY

具有的属性列表，枚举型。
#ifdef CONFIG_CHARGING_NODEADD

Int charge_node_add //

需要添加节点的话要在这里添加节点属性

#endif

size_t num_properties;

//

属性的个数
char

**supplied_to;

//

一个字符串数组，保存了由该

PSY

供电的

PSY

列表，以此可将

PAY

组成互相级联的

PSY

链表。这些被供电的

PSY

，称作

supplicant

（客户端，乞求者）
size_t num_supplicants;

//supplicant

的个数。
char

**supplied_from;

//

一个字符串数组，保存了该

PSY

供电的

PSY

列表，也称作

supply

（提供者），从另外一个方向组织

PSY

之间的级联关系。
size_t num_supplies;

//supply

的个数
#

ifdef

CONFIG_OF
struct

device_node *of_node;

//

用于保存

of_node

指针。
#

endif
int

(*get_property)(

struct

power_supply *psy,

//PSY driver

需要实现的回调函数，用于获取属性值。
enum

power_supply_property psp,
union

power_supply_propval *val);
int

(*set_property)(

struct

power_supply *psy,

//PSY driver

需要实现的回调函数，用于设置属性值。
enum

power_supply_property psp,
const

union

power_supply_propval *val);
int

(*property_is_writeable)(

struct

power_supply *psy,

//

返回指定的属性值是否可写（用于

sysfs

）；
enum

power_supply_property psp);
void

(*external_power_changed)(

struct

power_supply *psy);

//

当一个

PSY

设备存在

supply PSY

，且该

supply PSY

的属性发生改变（如

online offline

）时，

power supply core

会调用该回调函数，通知

PSY driver

以便让它做出相应处理。
void

(*set_charged)(

struct

power_supply *psy);

//

该回调函数的应用场景有点奇怪，外部模块通知

PAY driver

，该

PSY

设备的状态改变了，自己改变了自己不知道，要外部通知，希望大家在实际工作中不要遇到，太纠结了。
/* For APM emulation, think legacy userspace. */
int

use_for_apm;
/* private */
struct

device *dev;
struct

work_struct changed_work;

//

用户处理状态改变的

work queue

，主要思路是当该

PSY

的状态发生改变，启动一个

workqueue

，查询并通知所有的

supplicants

。
spinlock_t changed_lock;
bool

changed;
#

ifdef

CONFIG_THERMAL
struct

thermal_zone_device *tzd;
struct

thermal_cooling_device *tcd;
#

endif
#

ifdef

CONFIG_LEDS_TRIGGERS
struct

led_trigger *charging_full_trig;
char

*charging_full_trig_name;
struct

led_trigger *charging_trig;
char

*charging_trig_name;
struct

led_trigger *full_trig;
char

*full_trig_name;
struct

led_trigger *online_trig;

//

如果配置了

CONFIC_LED_TRIGGERS

，则调用的

linux led class

的接口，注册相应的

LED

设备，用于

PSY

状态指示。
char

*online_trig_name;
struct

led_trigger *charging_blink_full_solid_trig;
char

*charging_blink_full_solid_trig_name;
#

endif
};

2.PSY

的类型

PSY

类型由

enum power_supply_type(power_supply.h)

定义：

enum

power_supply_type {
POWER_SUPPLY_TYPE_UNKNOWN =

0

,

//

未知
POWER_SUPPLY_TYPE_BATTERY,

//

电池，手机平板上面最常用的
POWER_SUPPLY_TYPE_UPS,

//

不间断供电的，一般用户服务器
POWER_SUPPLY_TYPE_MAINS,

//

主供电设备，如笔记本电脑适配器，特点是可以单独供电，当其断开时，再由辅助设备供电。
POWER_SUPPLY_TYPE_USB,

/* Standard Downstream Port */
POWER_SUPPLY_TYPE_USB_DCP,

/* Dedicated Charging Port */
POWER_SUPPLY_TYPE_USB_CDP,

/* Charging Downstream Port */
POWER_SUPPLY_TYPE_USB_ACA,

/* Accessory Charger Adapters */
};

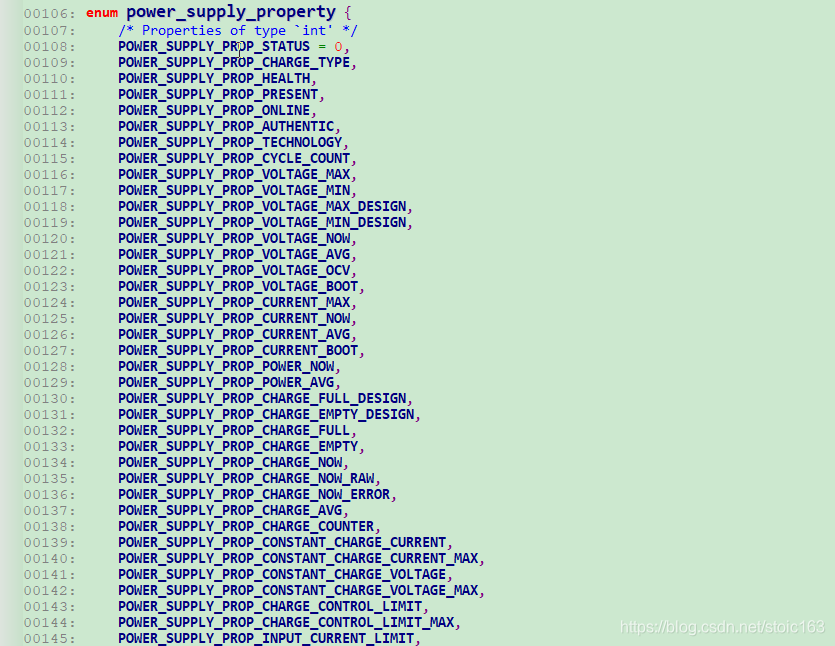

3.PSY

属性

power supply class

将所有可能

PSY

属性

(power_supply.h)

，以枚举型变量形式抽象出来，

PSY driver

可以根据设备的实际情况，从中选取一些。

enum power_supply_property {
/* Properties of type `int’ */
POWER_SUPPLY_PROP_STATUS = 0, //

该

PSY

的

status

，主要是充电状态，包括：

unknown,charging,discharging,not charging full,
POWER_SUPPLY_PROP_CHARGE_TYPE,//

充电类型
POWER_SUPPLY_PROP_HEALTH, //

健康状况，包括：

good dead over voltage

等
POWER_SUPPLY_PROP_PRESENT, //

电量百分比
POWER_SUPPLY_PROP_ONLINE, //

是否在线
POWER_SUPPLY_PROP_AUTHENTIC,
POWER_SUPPLY_PROP_TECHNOLOGY, //

采用的技术
POWER_SUPPLY_PROP_CYCLE_COUNT,
POWER_SUPPLY_PROP_VOLTAGE_MAX,
POWER_SUPPLY_PROP_VOLTAGE_MIN,
POWER_SUPPLY_PROP_VOLTAGE_MAX_DESIGN,
POWER_SUPPLY_PROP_VOLTAGE_MIN_DESIGN,
POWER_SUPPLY_PROP_VOLTAGE_NOW,
POWER_SUPPLY_PROP_VOLTAGE_AVG,
POWER_SUPPLY_PROP_VOLTAGE_OCV,
POWER_SUPPLY_PROP_CURRENT_MAX,
POWER_SUPPLY_PROP_CURRENT_NOW,
POWER_SUPPLY_PROP_CURRENT_AVG,
POWER_SUPPLY_PROP_POWER_NOW,
POWER_SUPPLY_PROP_POWER_AVG,
POWER_SUPPLY_PROP_CHARGE_FULL_DESIGN,
POWER_SUPPLY_PROP_CHARGE_EMPTY_DESIGN,
POWER_SUPPLY_PROP_CHARGE_FULL,
POWER_SUPPLY_PROP_CHARGE_EMPTY,
POWER_SUPPLY_PROP_CHARGE_NOW,
POWER_SUPPLY_PROP_CHARGE_AVG,
POWER_SUPPLY_PROP_CHARGE_COUNTER,
POWER_SUPPLY_PROP_CONSTANT_CHARGE_CURRENT,
POWER_SUPPLY_PROP_CONSTANT_CHARGE_CURRENT_MAX,
POWER_SUPPLY_PROP_CONSTANT_CHARGE_VOLTAGE,
POWER_SUPPLY_PROP_CONSTANT_CHARGE_VOLTAGE_MAX,
POWER_SUPPLY_PROP_CHARGE_CONTROL_LIMIT,
POWER_SUPPLY_PROP_CHARGE_CONTROL_LIMIT_MAX,
POWER_SUPPLY_PROP_ENERGY_FULL_DESIGN,
POWER_SUPPLY_PROP_ENERGY_EMPTY_DESIGN,
POWER_SUPPLY_PROP_ENERGY_FULL,
POWER_SUPPLY_PROP_ENERGY_EMPTY,
POWER_SUPPLY_PROP_ENERGY_NOW,
POWER_SUPPLY_PROP_ENERGY_AVG,
POWER_SUPPLY_PROP_CAPACITY, /* in percents! */
POWER_SUPPLY_PROP_CAPACITY_ALERT_MIN, /* in percents! */
POWER_SUPPLY_PROP_CAPACITY_ALERT_MAX, /* in percents! */
POWER_SUPPLY_PROP_CAPACITY_LEVEL, //

容量
POWER_SUPPLY_PROP_TEMP,
POWER_SUPPLY_PROP_TEMP_ALERT_MIN,
POWER_SUPPLY_PROP_TEMP_ALERT_MAX,
POWER_SUPPLY_PROP_TEMP_AMBIENT,
POWER_SUPPLY_PROP_TEMP_AMBIENT_ALERT_MIN,
POWER_SUPPLY_PROP_TEMP_AMBIENT_ALERT_MAX,
POWER_SUPPLY_PROP_TIME_TO_EMPTY_NOW,
POWER_SUPPLY_PROP_TIME_TO_EMPTY_AVG,
POWER_SUPPLY_PROP_TIME_TO_FULL_NOW,
POWER_SUPPLY_PROP_TIME_TO_FULL_AVG,
POWER_SUPPLY_PROP_TYPE, /* use power_supply.type instead */
POWER_SUPPLY_PROP_SCOPE,
/* Local extensions */
POWER_SUPPLY_PROP_USB_HC,
POWER_SUPPLY_PROP_USB_OTG,
POWER_SUPPLY_PROP_CHARGE_ENABLED,
/* Local extensions of type int64_t */
POWER_SUPPLY_PROP_CHARGE_COUNTER_EXT,
/* Properties of type `const char *’ */
POWER_SUPPLY_PROP_MODEL_NAME,
POWER_SUPPLY_PROP_MANUFACTURER,
POWER_SUPPLY_PROP_SERIAL_NUMBER,
};

4.

向具体的PSY driver提供的API

power supply class

首要任务，是向

PSY driver

提供统一的驱动编程接口

，主要包括：

1.PSY

的

register/unregister API

在

driver/power/power_supply_core.c

中

extern int

power_supply_register

(struct device *parent,
struct power_supply *psy);
extern void

power_supply_unregister

(struct power_supply *psy);
extern int

power_supply_powers

(struct power_supply *psy, struct device *dev);

2.

PSY

状态改变时通知

power supply core

的

API

extern void

power_supply_changed

(struct power_supply *psy);

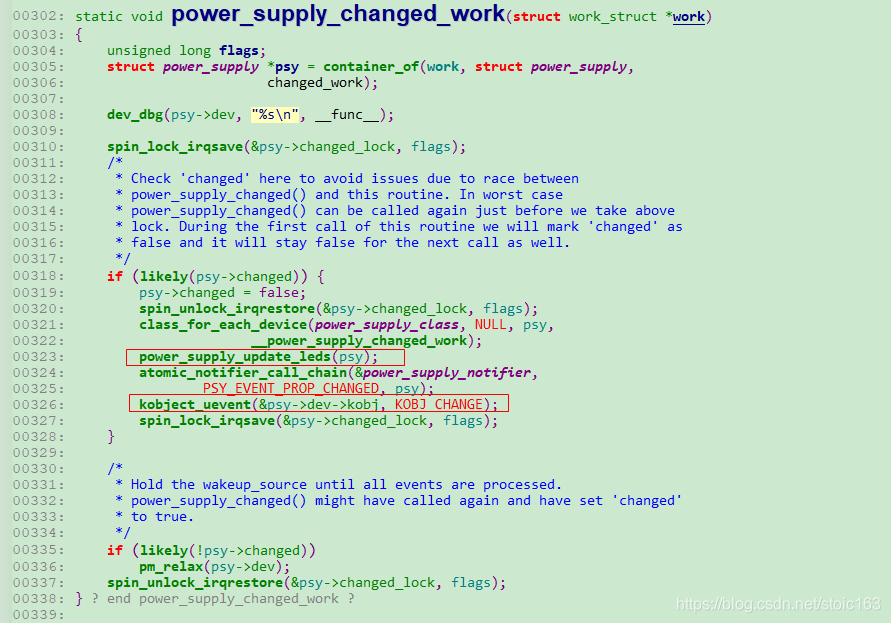

当

PSY driver

检测到该设备某些

属性改变

时，需要

调用这个接口

(

power_supply_changed

(struct power_supply *psy)

)

，通知

power supply core

，

power supply core

会有如下动作

如果该

PSY

是其他

PSY

的供电源，调用这些

PSY

的

external_power_changed

回调函数，通知他们（这些

PSY

具体要做什么，由他们自身的逻辑决定）；

发生

notifier

通知那些关心

PSY

设备状态的

drivers

；

以统一的格式向用户空间发送

uevent

。（这就是设备模型中

class

的魅力，对外接口由

class core

提供，可以节省

driver

的工作量，同时确保了接口的一致性）。

3.

其他杂项接口

extern

struct

power_supply *power_supply_get_by_name(

const

char

*name);

//

通过名字获取

PSY

指针
extern

int

power_supply_am_i_supplied(

struct

power_supply *psy);

//

查询自己是否由其他

PSY

供电
extern

int

power_supply_set_battery_charged(

struct

power_supply *psy);

//

调用指定的

PSY

的

set_changed

回调。
extern

int

power_supply_is_system_supplied(

void

);

//

检查系统中是否有有效的或者处于

online

状态的

PSY

，如果没有，可能为桌面系统、
extern

int

power_supply_powers(

struct

power_supply *psy,

struct

device *dev);

//

在指定的设备的

sysfs

目录下创建指定的

PSY

符合连接。

5.

向用户空间提供的

API

power supply class

通过两种形式向用户空间提供接口。

1）uevent，以“名字

=value”

的形式，上报所有

property

的值，格式如下：

POWER_SUPPLY_NAME=xxx

/* power supply name */
POWER_SUPPLY_xxx1=xxx

/* property = value */
POWER_SUPPLY_xxx2=xxx

uevent

一般会在

PSY

设备添加到

kernel

时，或者

PSY

属性发生改变时发生。

2

）sysfs，power supply class

在

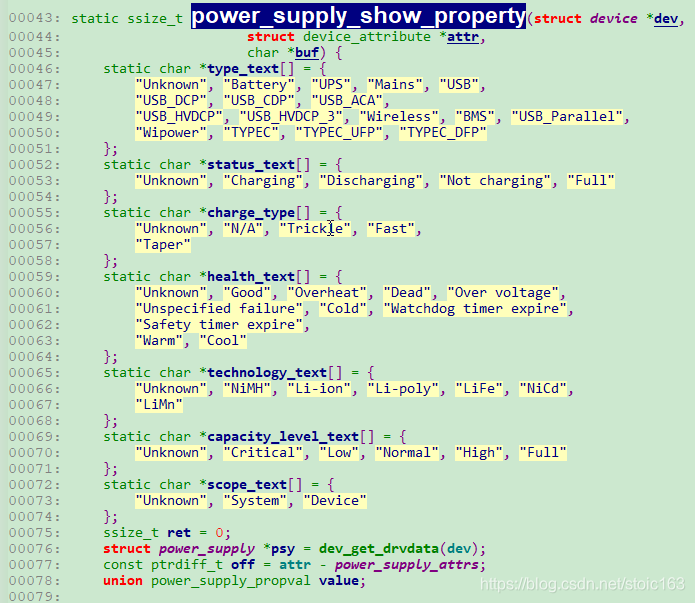

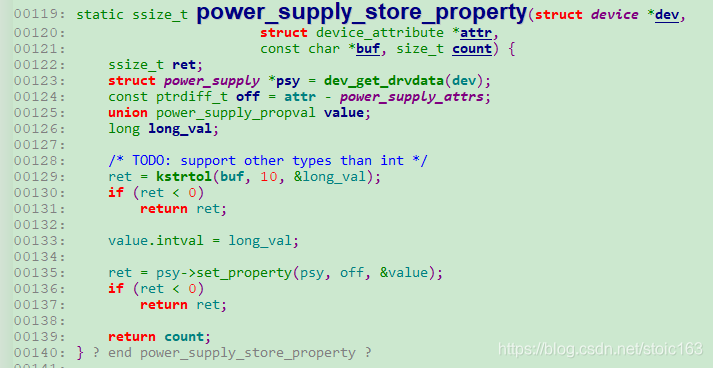

power_supply_sysfs.c

中，定义了相当多的默认

attribute

，如果某个

PSY

设备具有某个属性，该属性对应的

attribute

就会体现在

sysfs

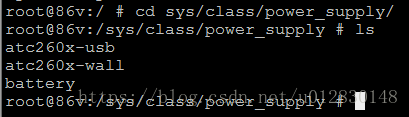

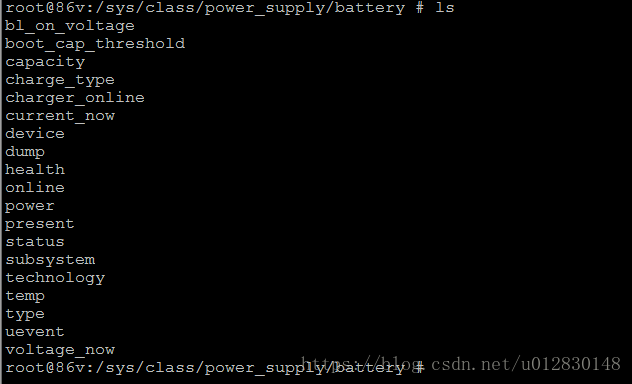

中（一般位于

“/sys/class/power_supply/xxx/”

中）

/* Must be in the same order as POWER_SUPPLY_PROP_* */
static

struct

device_attribute power_supply_attrs[] = {
/* Properties of type `int’ */
POWER_SUPPLY_ATTR(status),
POWER_SUPPLY_ATTR(charge_type),
POWER_SUPPLY_ATTR(health),
POWER_SUPPLY_ATTR(present),
POWER_SUPPLY_ATTR(online),
POWER_SUPPLY_ATTR(authentic),
POWER_SUPPLY_ATTR(technology),
POWER_SUPPLY_ATTR(cycle_count),
POWER_SUPPLY_ATTR(voltage_max),
POWER_SUPPLY_ATTR(voltage_min),
POWER_SUPPLY_ATTR(voltage_max_design),
POWER_SUPPLY_ATTR(voltage_min_design),
POWER_SUPPLY_ATTR(voltage_now),
POWER_SUPPLY_ATTR(voltage_avg),
POWER_SUPPLY_ATTR(voltage_ocv),
POWER_SUPPLY_ATTR(current_max),
POWER_SUPPLY_ATTR(current_now),
POWER_SUPPLY_ATTR(current_avg),
POWER_SUPPLY_ATTR(power_now),
POWER_SUPPLY_ATTR(power_avg),
POWER_SUPPLY_ATTR(charge_full_design),
POWER_SUPPLY_ATTR(charge_empty_design),
POWER_SUPPLY_ATTR(charge_full),
POWER_SUPPLY_ATTR(charge_empty),
POWER_SUPPLY_ATTR(charge_now),
POWER_SUPPLY_ATTR(charge_avg),
POWER_SUPPLY_ATTR(charge_counter),
POWER_SUPPLY_ATTR(constant_charge_current),
POWER_SUPPLY_ATTR(constant_charge_current_max),
POWER_SUPPLY_ATTR(constant_charge_voltage),
POWER_SUPPLY_ATTR(constant_charge_voltage_max),
POWER_SUPPLY_ATTR(charge_control_limit),
POWER_SUPPLY_ATTR(charge_control_limit_max),
POWER_SUPPLY_ATTR(energy_full_design),
POWER_SUPPLY_ATTR(energy_empty_design),
POWER_SUPPLY_ATTR(energy_full),
POWER_SUPPLY_ATTR(energy_empty),
POWER_SUPPLY_ATTR(energy_now),
POWER_SUPPLY_ATTR(energy_avg),
POWER_SUPPLY_ATTR(capacity),
POWER_SUPPLY_ATTR(capacity_alert_min),
POWER_SUPPLY_ATTR(capacity_alert_max),
POWER_SUPPLY_ATTR(capacity_level),
POWER_SUPPLY_ATTR(temp),
POWER_SUPPLY_ATTR(temp_alert_min),
POWER_SUPPLY_ATTR(temp_alert_max),
POWER_SUPPLY_ATTR(temp_ambient),
POWER_SUPPLY_ATTR(temp_ambient_alert_min),
POWER_SUPPLY_ATTR(temp_ambient_alert_max),
POWER_SUPPLY_ATTR(time_to_empty_now),
POWER_SUPPLY_ATTR(time_to_empty_avg),
POWER_SUPPLY_ATTR(time_to_full_now),
POWER_SUPPLY_ATTR(time_to_full_avg),
POWER_SUPPLY_ATTR(type),
POWER_SUPPLY_ATTR(scope),
/* Local extensions */
POWER_SUPPLY_ATTR(usb_hc),
POWER_SUPPLY_ATTR(usb_otg),
POWER_SUPPLY_ATTR(charge_enabled),
/* Local extensions of type int64_t */
POWER_SUPPLY_ATTR(charge_counter_ext),
/* Properties of type `const char *’ */
POWER_SUPPLY_ATTR(model_name),
POWER_SUPPLY_ATTR(manufacturer),
POWER_SUPPLY_ATTR(serial_number),
};

6.

怎样基于power supply class编写PSY driver

最后从

PSY driver

的角度，说明一下怎么基于

power supply class

编写驱动：

（1

）

根据硬件spec

，确定

PSY

设备具备哪些特性，并把他们和

enum power_supply_property

对应。

（

2

）

根据实际情况，实现这些

properties

的

get/set

接口。

（

3

）

定义一个

struct power_supply

变量，并初始化必要字段后，调用

power_supply_register

或者

power_supply_register_no_ws

，将其注册到

kernel

中。

（

4

）

根据实际情况，启动设备属性变化的监控逻辑，例如中断，轮询等，并在发生改变时，调用

power_supply_changed

，通知

power suopply core

。

power supply

子系统的引入

以市面上一款常见的的平板方案来看一看，进入

平板的

sys/class/power_supply/

目录下

可以看到这里有

三个

PSY

设备，分别对应

USB

充电器

DC

充电器

，和电池。

进入

battery

目录下，发现下面有各种各样的属性，另外两个

atc260x-usb

、

atc260x-wall

目录下分别也是这样。

那么在内核中肯定有三个驱动对应这个三个

PSY设备。

PSY设备驱动分析

我们先以

battery

驱动为例

来分析。

static int __init atc260x_gauge_init(void)
{
struct device_node *node =
of_find_compatible_node(NULL, NULL, “actions,atc2603c-battery”);//

获取设备树中对应的属性节点
if (!node) {
GAUGE_INFO(“%s fail to find atc2603c-battery node\n”, __func__);
return 0;
}
GAUGE_INFO(“atc2603c_battery:version(%s), time stamp(%s)\n”,
ATC2603C_BATTERY_DRV_VERSION, ATC2603C_BATTERY_DRV_TIMESTAMP);
return platform_driver_register(&atc260x_gauge_driver); //

将

PSY

设备驱动注册为

platform

设备驱动
}

看看

atc260x_gauge_driver

的

probe

函数。

static int atc260x_gauge_probe(struct platform_device *pdev)
{
struct atc260x_gauge_info *info; //
int ret;
info = kzalloc(sizeof(struct atc260x_gauge_info), GFP_KERNEL); //

分配一个

atc260x_gauge_info
if (info == NULL)
return -ENOMEM;
info->atc260x = atc260x;
info->node = pdev->dev.of_node; //

一些初始化工作
global_gauge_info_ptr = info;
first_store_gauge_info = 1;
mutex_init(&info->lock);
platform_set_drvdata(pdev, info);
/*init battery power supply*/ //

这里就是

power supply

相关的了
info->battery.name = “battery”; //

这

name

“

battery

”就是对应我们在

/sys/class/power_supply/

目录下看到的

battery
info->battery.use_for_apm = 1;
info->battery.type = POWER_SUPPLY_TYPE_BATTERY; //

设备

type
info->battery.properties = atc260x_gauge_props; //

设置属性列表
info->battery.num_properties = ARRAY_SIZE(atc260x_gauge_props); //

设置属性列表的大小
info->battery.get_property = atc260x_gauge_get_props; //

设置获取属性值的回调函数。
ret =

power_supply_register(&pdev->dev, &info->battery); //

将这个

power_supply

设备注册进内核中。
。。。

//

其他电量计相关的省略
return ret;

}

从上面可以看出

编写

PSY driver

相当的简单。就调用了一个

power_supply_register

函数。

后面再电量计的轮询函数中，如果检测到相关的属性发生了变化。就调用

power_supply_changed

函数，上报给

power supply core

。

static void soc_post_process(struct atc260x_gauge_info *info)
{
int soc_last;
if (info->soc_pre != info->soc_show) {
info->soc_pre = info->soc_show;
power_supply_changed(&info->battery); //

如果

soc

发生了变化，则调用

power_supply_changed

上报变化信息。
}
info->bat_temp = get_battery_temperature();
if (info->pre_temp!= info->bat_temp) {
info->pre_temp = info->bat_temp;
power_supply_changed(&info->battery); //

如果温度发生了变化也进行上报
}
//

省略其他不相关的。。。
}

对于

USB

和

WALL

的

PSY

设备，其编程方法也是类似的，这里不再赘述。

power supply framework

的分析

先从

power_supply_register

分析起

int power_supply_register(struct device *parent, struct power_supply *psy)
{
struct device *dev;
int rc;
dev = kzalloc(sizeof(*dev), GFP_KERNEL); //

分配一个

device

结构
if (!dev)
return -ENOMEM;
device_initialize(dev);
dev->class = power_supply_class; //

指定

power_supply_class
dev->type = &power_supply_dev_type; //

指定设备类型
dev->parent = parent; //

指定此设备的父设备
dev->release = power_supply_dev_release;
dev_set_drvdata(dev, psy);
psy->dev = dev;
INIT_WORK(&psy->changed_work, power_supply_changed_work); //

初始化一个

power_supply_changed_work

工做队列
rc = power_supply_check_supplies(psy);
if (rc) {
dev_info(dev, “Not all required supplies found, defer probe\n”);
goto check_supplies_failed;
}
rc = kobject_set_name(&dev->kobj, “%s”, psy->name); //

设置

kobject

的

name

，其实就是“

battery

”
if (rc)
goto kobject_set_name_failed;
rc = device_add(dev); //

将这个设备添加到设备链表中去
if (rc)
goto device_add_failed;
spin_lock_init(&psy->changed_lock);
rc = device_init_wakeup(dev, true);
if (rc)
goto wakeup_init_failed;
rc = psy_register_thermal(psy);
if (rc)
goto register_thermal_failed;
rc = psy_register_cooler(psy);
if (rc)
goto register_cooler_failed;
rc = power_supply_create_triggers(psy);
if (rc)
goto create_triggers_failed;
power_supply_changed(psy); //

调用一次

changed

，上报一次属性值
goto success;
}

接着看看

power_supply_changed

void power_supply_changed(struct power_supply *psy)
{
unsigned long flags;
dev_dbg(psy->dev, “%s\n”, __func__);
spin_lock_irqsave(&psy->changed_lock, flags);
psy->changed = true;
pm_stay_awake(psy->dev);
spin_unlock_irqrestore(&psy->changed_lock, flags);
schedule_work(

&psy->changed_work

); //

将

psy->changed_work

任务提交到工做队列，这个工做队列就是在

power_supply_register

中初始化的
}
EXPORT_SYMBOL_GPL(power_supply_changed);

既然如此，那我们就应该继续去看

psy->changed_work

的工作队列函数。

power_supply_changed_work

static void power_supply_changed_work(struct work_struct *work)
{
unsigned long flags;
struct power_supply *psy = container_of(work, struct power_supply, //

获取到

PSY
changed_work);
dev_dbg(psy->dev, “%s\n”, __func__);
spin_lock_irqsave(&psy->changed_lock, flags);
if (psy->changed) { //

已经在

power_supply_changed

中被设置成

true

了。
psy->changed = false;
spin_unlock_irqrestore(&psy->changed_lock, flags);
class_for_each_device(power_supply_class, NULL, psy,
__power_supply_changed_work);
power_supply_update_leds(psy); //

更改

led

指示状态
kobject_uevent(&psy->dev->kobj, KOBJ_CHANGE); //

发送

uevent

事件，通知应用层
spin_lock_irqsave(&psy->changed_lock, flags);
}
if (!psy->changed)
pm_relax(psy->dev);
spin_unlock_irqrestore(&psy->changed_lock, flags);
}

至此，

每当驱动中计算出

battery

的电量信息发生了变化，或者充电器的插拔状态发生了变化，驱动都会调用

power_supply_changed函数，随后在power_supply_changed中会启动工作队列，上报uevent事件，通知Android层去sysfs中读取电池相关的属性信息，展现给用户空间。

/drivers/power/supply/qcom/qpnp-smb5.c charger driver

/drivers/power/supply/qcom/smb5-lib.c

依赖的

SMB library

/arch/arm64/boot/dts/qcom/pmi632.dtsi dtsi

高通平台power_supply 框架下添加第三方充电IC的驱动方法

原文链接：

https://blog.csdn.net/stoic163/article/details/99680422

1.power_supply

电源框架介绍：

power supply framework

在

kernel/drivers/power/

下。内核抽象出来

power supply

子系统为驱动提供了统一的框架。

功能包括：

1.

抽象

PSY

设备的共性，向用户空间提供统一的

API；

2.

为底层

PSY驱动的编写，提供简单、统一的方式，同时封装并实现公共逻辑。

power supply class

位于

drivers/power/

目录中，主要由

3部分组成（可参考下图的软件架构）：

1

）

power_supply_core

，用于

抽象核心数据结构、实现公共逻辑

。位于

drivers/power/power_supply_core.c中。

2

）

power_supply_sysfs

，

实现

sysfs

以及

uevent

功能

。

位于

drivers/power/power_supply_sysfs.c中。

3

）

power_supply_leds

，基于

Linux led class

，

提

供

PSY

设备状态指示

的通用实现。位于

drivers/power/power_suppply_leds.c

中。

最后，驱动工程师可以

基于

power supply class

，

实现具体的

PSY drivers

，主要处理平台相关、硬件相关的逻辑。

这些

drivers

都位于

drivers/power/power_supply目录下。

在具体设备文件中在

/sys/class/power_supply,

具体如下：

power_supply

框架工作流程

Linux

的设备文件目录中可以在

sys/class/

下看到

power_supply

目录；

这个

power_supply

的类是通过

power_supply_core.c

文件中的

power_supply_class_init()

中的

class_create()

函数来进行

power_supply

类的创建

，如下：
