CADA平台：可进行数据采集，有PLC,带接口的设备等，可写入第三方数据库，并根据需求进行开发，web展示
Rapid SCADA提供了以下类型的自动化系统的创建：
- 工业自动化系统。
- 家庭自动化系统。
- 能源核算系统。
- 安全和火灾报警系统。
- 门禁系统。
- 包含控制器，传感器和继电器的任何系统。
-
下表包含软件的主要特征。
特性
值
支持的操作系统系列
Windows, Linux
最大输入通道数
65535
最大输出通道数
65535
最大通讯线数
65535
最大设备数
65535
当前最小数据写入时间
1秒
最小归档数据写入时间
30秒
最长存档数据存储期限
10年
自动存档数据备份
是
Active Directory身份验证选项
是
应用程序之间的通信协议
TCP协议
编写应用程序和用户操作以记录日志文件
是
禁用遥控命令选项
是
可扩展的功能
是
该软件是开源的
是
Rapid SCADA是一种软件，可自动收集与控制器通信的数据，处理数据并将信息提供给调度员。Rapid SCADA支持常用的通信标准，例如Modbus协议和OPC，允许使用大量的各种设备。可以通过开发其他驱动程序来扩展受支持设备的列表。
一. RapidScada安装

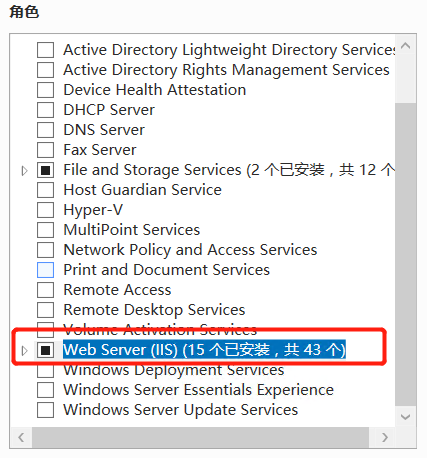

安装.NET Framework 3.5，IIS和IIS可承载的web核心选项，点：确定

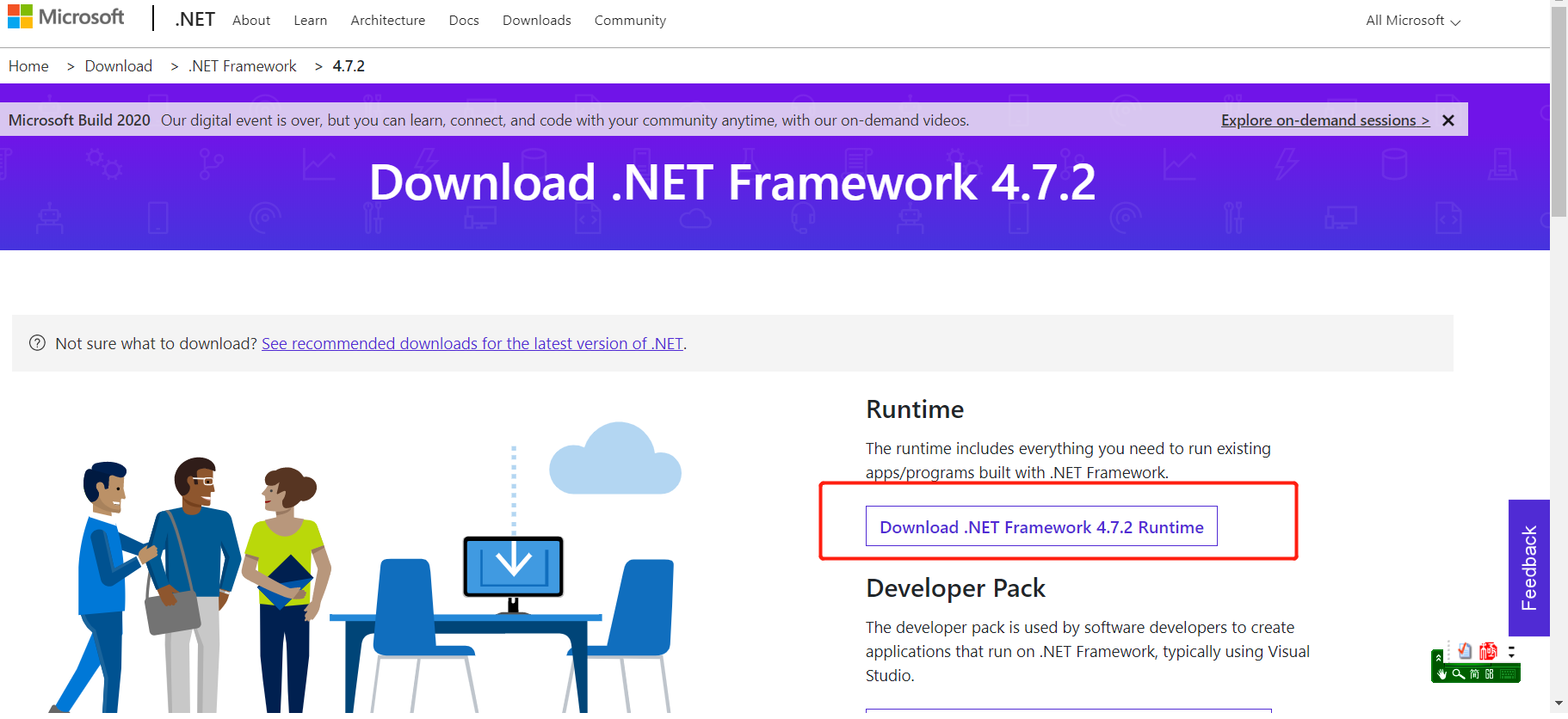

Rapid Scada是在Framework 4.7.2下开发的，所以需要到微软官网下载并安装该版本的框架

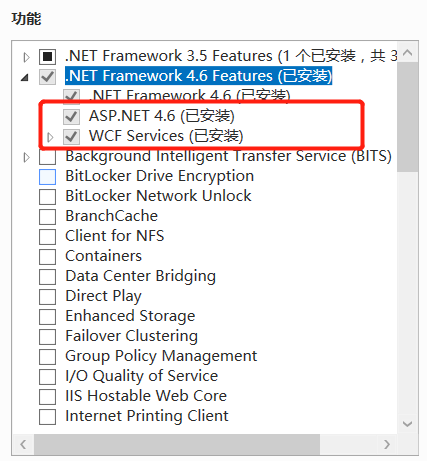

然后再开启4.7的高级服务选项才可以正常使用Rapid SCADA软件

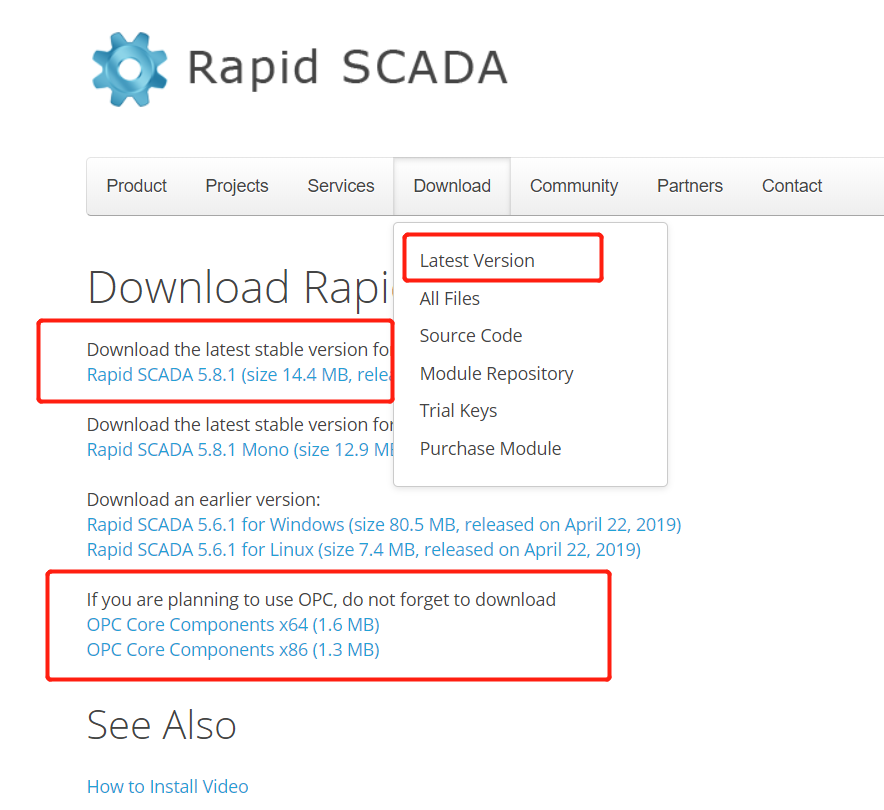

到www.rapidscada.org官网下载最新的软件版本
然后点击ScadaSetup进行软件安装

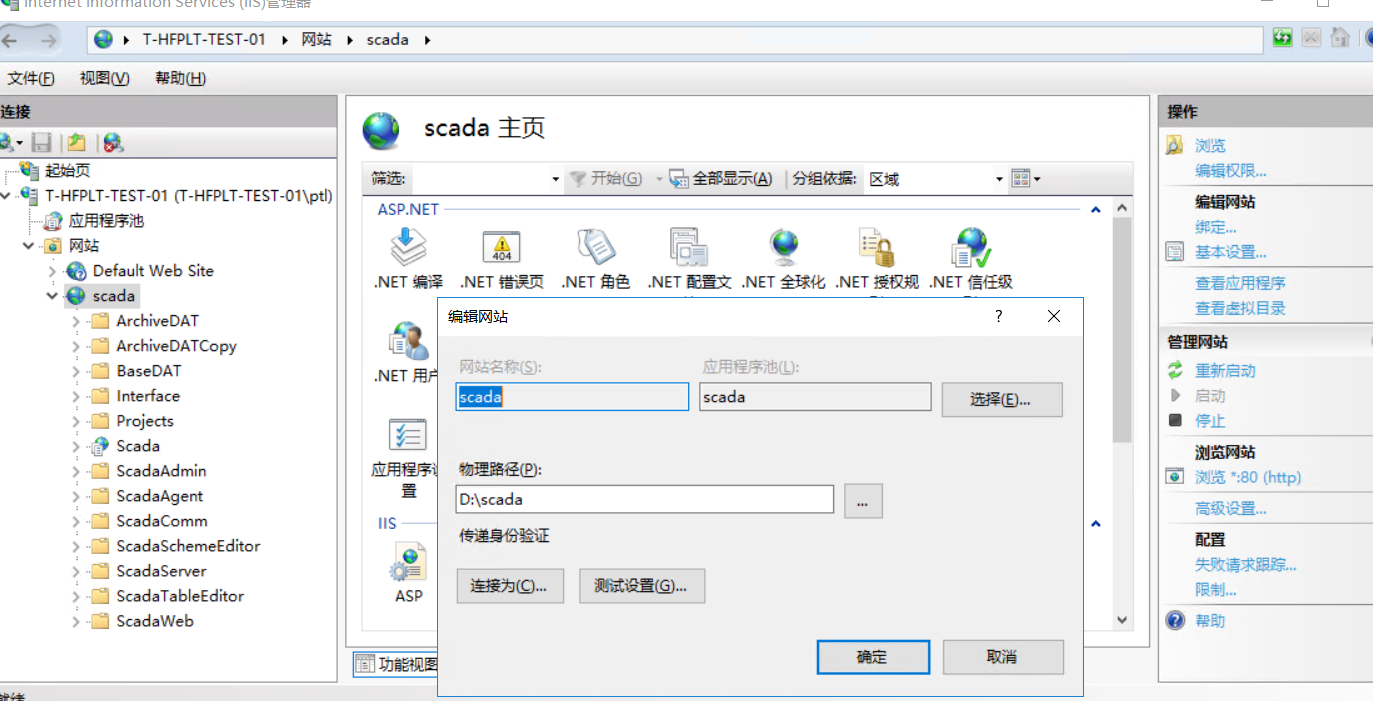

打开IIS新增一个web站点如下图
返回安装界面，这时可以点选刚刚建立的web站点scada
安装完毕后，重启电脑。
重启后进入安装目录，运行scadaAdmin管理程序
修改必要的参数：

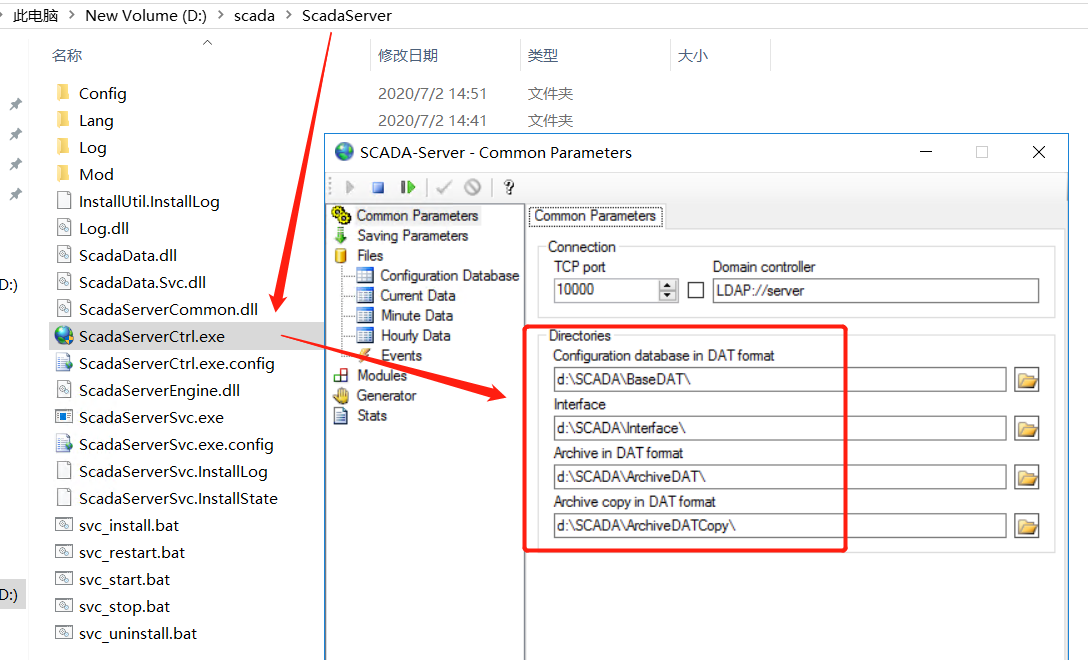

运行ScadaServerCtrl管理程序
完成后，在浏览器中输入：http://localhost/scada，如果系统安装正常则会出现下面界面并自带用户名：admin 和密码: 123456，点Login就可以进入系统，则说明以上安装Rapid Scada成功
二. 配置scada接入PLC数据

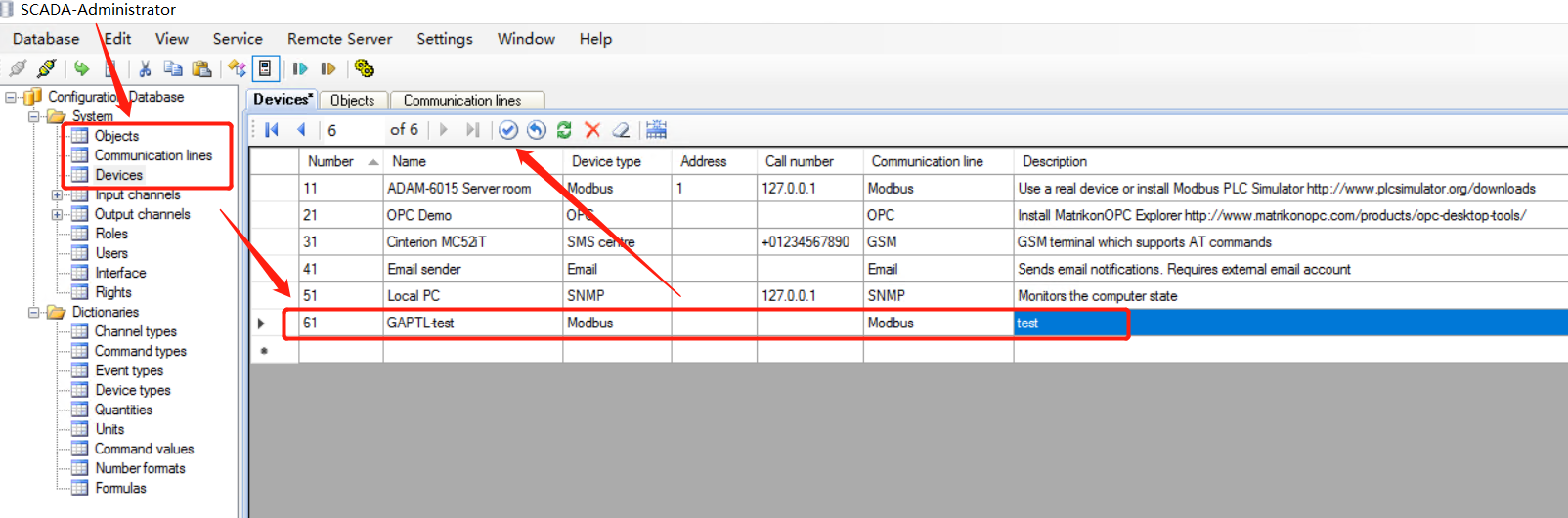

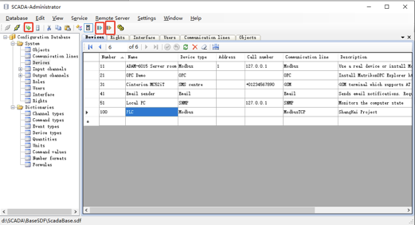

打开SCADA Administrator,重点关注Objects,Communication Lines, Devices三个表，如下图所示
实例：配置PLC通信方式为MODBUS TCP所以选择该通信方式
打开Communicator配置具体的PLC设备
配置PLC的IP地址，端口号等信息：
选择Protocol为Modbus TCP模式，然后选择接收数据的模板：
提交数据并重启服务生效：
返回后即可看到PLC返回的数值，此时channel是空的，下一步需要分配channel number
Channels分配完成，提交，并且重启服务生效：
三. 采集数据接入第三方系统
Server中设置Modules点选加号:
选择ModDBExport.dll进行数据库配置
本次接入ORACEL数据库中，选择Oracle
填入Oracle的配置信息，用户名，密码等信息
配置 Current Data实时写入数据库脚本如下
报警信息脚本如下
提交重启服务后，从Oracle数据库中查到如下实时数据，说明已经成功打通了从PLC到scada再到数据库的过程。
实时采集数据
报警信息
打开web页面,进入刚才配置的报表，可见数据已经成功传输上来，并可进行任意的展示与查询
到此完成了整体的配置服务，该系统提供完整源代码可通过www.rapidscada.org进行访问（第三方系统除外），也提供收费的插件，比如图表插件或者autocontrol反写PLC等，也可以自行开发插件加入到系统中。
——————————————-
