玩玩Flutter Web —— 实现高德地图插件

  • Post author:
  • Post category:其他


Red Deer

1.啰嗦几句

去年写了一个功能简单的高德地图插件给flutter_deer使用，当时支持了Android与iOS两端。前一阵子有一个

issue

问是否会支持Flutter Web，当时我有点懵，毕竟js我都不熟。。。不过先记下这个需求，等着有时间了去研究一下。

过了一个月，突然想起了这件事。就先去搜索了一下相关资料，发现都是实现的谷歌地图。而这些都使用到了一个

google_maps

的开源库。这个库其实就是借助

js_wrapping

封装了谷歌地图的js库，达到使用Dart代码调用js代码的目的。

没办法了，看来我也只能去封装高德地图的js了。本想着照葫芦画瓢使用

js_wrapping

去实现，后面发现Dart sdk有提供操作js api的

dart:js

，同时也提供了更易于使用的

package:js

。

2.Dart调用JS

这部分我尽量说的细一点，毕竟目前相关资料不多（还不快收藏起来~~）。避免大家像我一开始一样一头雾水。下面就以高德地图的Api来举例说明如何实现Dart调用JS代码，

首先在

pubspec.yaml

添加依赖：

dependencies:
  #  https://pub.flutter-io.cn/packages/js#-readme-tab-
  js: ^0.6.1+1

创建

amapjs.dart

文件，导入

package:js

，同时用

@JS

注解指定库名：

@JS('AMap')
library amap;

import 'package:js/js.dart';

这里的

AMap

实际就是高德js的库名。

创建地图

如果我们要实现上图的调用，就需要接着定义

Map

对象：

@JS('AMap')
library amap;

import 'package:js/js.dart';

// 这里`new Map(id)` 调用js的`new AMap.Map(id)`
@JS()
class Map {
  external Map(String id);
}

这里如果直接调用

Map

可能会和

Map<K, V>

产生歧义，所以我们可以给注解

@JS

指定name来化解问题：

@JS('Map')
class AMap {
  external AMap(String id);
}

而添加

external

关键字的意思是指“外在”，也就是说这个方法是js代码实现的。

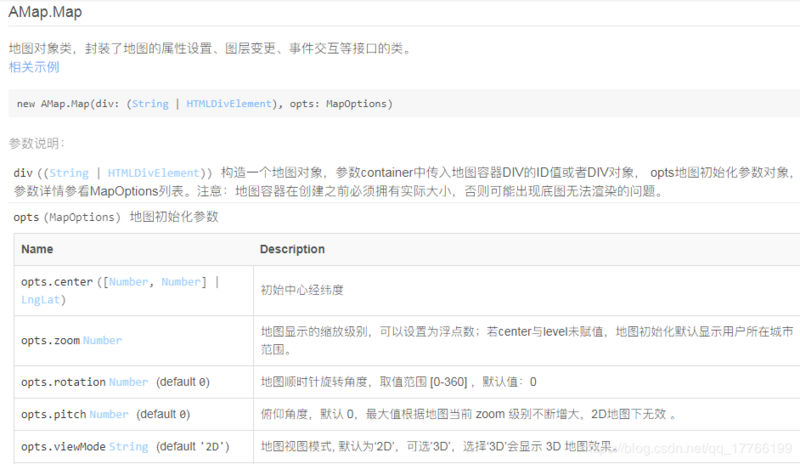

下面我们看一下

Map的文档

：

Map的文档


Map

的构造方法不止一个div id这么简单，也可能是

HTMLDivElement

，所以我们不能使用之前的String类型了。同时有

MapOptions

这个初始化的参数对象。

@JS('Map')
class AMap {
  external AMap(dynamic /*String|HTMLDivElement*/ div, MapOptions opts);
}

而

MapOptions

实际是一个

Map<K, V>

结构，并不是一个类，所以我们需要添加

@anonymous

注解，否则创建

MapOptions

就成了

new AMap.MapOptions

，这个显然不在js库中。

@JS()
@anonymous
class MapOptions {
  external factory MapOptions({
    /// 初始中心经纬度
    LngLat center,
    /// 地图显示的缩放级别
    num zoom,
    /// 地图视图模式, 默认为‘2D’
    String /*‘2D’|‘3D’*/ viewMode,
  });
}

如果你想获取或修改某些参数，可以添加对应的

get

、

set

方法。

@JS()
@anonymous
class MapOptions {
  external LngLat get center;
  external set center(LngLat v);
  external factory MapOptions({
    LngLat center,
    num zoom,
    String /*‘2D’|‘3D’*/ viewMode,
  });
}


MapOptions

的代码中出现了

LngLat

对象，这个类的文档如下：

在这里插入图片描述

所以对应的Dart封装如下：

@JS()
class LngLat {
  external num getLng();
  external num getLat();
  external LngLat(num lng, num lat);
}

这里我没有写完全，只提供了我用到的

getLng

、

getLat

方法。

这里我们使用一下我们目前的成果：

JS代码：

创建地图

Dart代码：

MapOptions _mapOptions = MapOptions(
  zoom: 11,
  viewMode: '3D',
  center: LngLat(116.397428, 39.90923),
);
AMap aMap = AMap('container', _mapOptions);


到这里我们也能发现，大多数的基础类型我们都是可以和js去一一对应上的，比如我用到的String、num、bool、List，对于Map类型需要我们自己封装。

3.进阶

1.List

来自JavaScript的数组实例总是

List<dynamic>


JavaScript数组没有具体的元素类型，因此JavaScript函数返回的数组不能在不检查每个元素的情况下保证其元素类型。

举个例子：假设js有个数组

list = ['Android', 'iOS', 'Web'];

，看似以为它是个

List<String>

，其实它是

List<dynamic>

。

// true
print(list is List);
// false
print(list is List<String>);

在高德里有个poi的搜索功能，最后会返回一个

Array<Poi>

，实现代码如下：

@JS()
@anonymous
class PoiList {
  external List<dynamic> get pois;
}

@JS()
@anonymous
class Poi {
  external String get citycode;
  external String get cityname;
  external String get adname;
  external String get name;
  ...
}

// 使用时
pois.forEach((poi) {
  if (poi is Poi) {
       poi.citycode;
       ...
  }
});

这里的List我尝试过使用

List<Poi>

，测试也没什么问题。但是pois确实返回的是

List<dynamic>

，所以稳妥的写法还是使用

List<dynamic>

>，使用时再转换或强转。

2.回调

也就是传递函数，这里以地图插件加载方法来举例。文档如下：

plugin方法文档

JS代码如下：

mapObj.plugin(["AMap.ToolBar"], function() {
    //加载工具条
    var tool = new AMap.ToolBar();
    mapObj.addControl(tool);
});

其实这里的

function

就对应Dart的

Function

：

@JS('Map')
class AMap {
  external AMap(dynamic /*String|HTMLDivElement*/ div, MapOptions opts);
  /// 加载插件
  external plugin(dynamic/*String|List*/ name, void Function() callback);
}

如果

function

有参数也是一样的。唯一的区别在于使用时的不同：

import 'package:js/js.dart';
// 错误
mapObj.plugin(['AMap.ToolBar'], () {
  mapObj.addControl(ToolBar());
});
// 正确
mapObj.plugin(['AMap.ToolBar'], allowInterop(() {
  mapObj.addControl(ToolBar());
}));


如果将Dart函数作为参数传递给JS Api，则需要使用

allowInterop

或

allowInteropCaptureThis

方法确保兼容性。

3.异步

举例：高德推荐使用

JSAPI Loader

来进行加载地图及插件。使用方法如下：

JSAPI Loader

这部分代码的封装很简单：

@JS('AMapLoader')
library loader;

import 'package:js/js.dart';

/// 高德地图 Loader js
external load(LoaderOptions options);

@JS()
@anonymous
class LoaderOptions {

  external factory LoaderOptions({
    ///您申请的key值
    String key,
    /// JSAPI 版本号
    String version,
    //同步加载的插件列表
    List<String> plugins,
  });
}

主要还是使用上，怎么将Js的

Promise

转换成Dart的

Future

。这里就用到了

promiseToFuture

方法，源码如下：

Future<T> promiseToFuture<T>(jsPromise) {
  final completer = Completer<T>();

  final success = convertDartClosureToJS((r) => completer.complete(r), 1);
  final error = convertDartClosureToJS((e) => completer.completeError(e), 1);

  JS('', '#.then(#, #)', jsPromise, success, error);
  return completer.future;
}

使用代码示例：

import 'dart:js_util';

var promise = load(LoaderOptions(
  key: 'xxx',
  version: '2.0',
  plugins: ['AMap.Scale'],
));

promiseToFuture(promise).then((value) {
  AMap aMap = AMap('container');
  ...
}, onError: (e) {
  print('初始化错误：$e');
});

4.显示地图

使用上面的方法，我将我使用到的高德api进行了封装，完成了JS调用部分的工作。到这里就剩下了地图显示及相应的逻辑实现了。

功能的逻辑实现这里就不多说了，主要说说如何显示地图。

首先在web目录的

index.html

中添加js（在

main.dart.js

之前）：

<script src="https://webapi.amap.com/loader.js"></script>

其实与Android的

AndroidView

和iOS的

UiKitView

相同，Web这边有个

HtmlElementView

。（Flutter sdk：Dev channel 1.19.0-1.0.pre）

它需要一个由

PlatformViewFactory

注册的唯一标识符

viewType

。

/// 这里使用时间作为唯一标识
_divId = DateTime.now().toIso8601String();
// ignore: undefined_prefixed_name
ui.platformViewRegistry.registerViewFactory(_divId, (int viewId) => HtmlElement());

return HtmlElementView(
  viewType: _divId,
);

地图创建需要div的id或者

HTMLDivElement

，所以我们需要创建一个div。在Dart的

dart:html

中为我们提供了DOM element、CSS样式、本地存储、音视频、事件等（4万行代码不是盖的…）。其中就有这里需要的

HTMLDivElement

：

@Native("HTMLDivElement")
class DivElement extends HtmlElement {
  // To suppress missing implicit constructor warnings.
  factory DivElement._() {
    throw new UnsupportedError("Not supported");
  }

  factory DivElement() => JS('returns:DivElement;creates:DivElement;new:true',
      '#.createElement(#)', document, "div");
  /**
   * Constructor instantiated by the DOM when a custom element has been created.
   *
   * This can only be called by subclasses from their created constructor.
   */
  DivElement.created() : super.created();
}

整理后，完整代码如下：

import 'dart:html';
import 'dart:ui' as ui;

String _divId;
DivElement _element;

@override
void initState() {
  super.initState();
  /// 这里使用时间作为唯一标识
  _divId = DateTime.now().toIso8601String();
  /// 先创建div并注册
  // ignore: undefined_prefixed_name
  ui.platformViewRegistry.registerViewFactory(_divId, (int viewId) {
    /// 地图需要的Div
    _element = DivElement()
      ..style.width = '100%'
      ..style.height = '100%'
      ..style.margin = '0';

    return _element;
  });
  SchedulerBinding.instance.addPostFrameCallback((_) {
    /// 创建地图
    var promise = load(LoaderOptions(
      key: 'xxx',
      version: '2.0',
      plugins: ['AMap.Scale'],
    ));

    promiseToFuture(promise).then((value) {
      AMap aMap = AMap(_element);
    }, onError: (e) {
      print('初始化错误：$e');
    });
  });
}

@override
Widget build(BuildContext context) {
  return HtmlElementView(
    viewType: _divId,
  );
}

这里其实有点问题，

HtmlElementView

没有和

AndroidView

、

UiKitView

一样给予

onCreatePlatformView

创建回调，导致我直接创建的地图会显示不出来，所以我使用了

addPostFrameCallback

来处理。或者参考这个

issue

，自定义

PlatformViewLink

来实现。

不过我遇见的问题不止这些，大都是地图的显示问题。比如：

  • 高德地图的logo、定位、比例尺这类不显示，部分在地图的左上角被地图层覆盖。
  • 地图上的覆盖物添加后无法修改。
  • 地图上的覆盖物在地图放大缩小后位置偏离。（和第二点类似）

可以看出问题都是渲染上的，查询相关资料得知现在是基于

HTML DOM

的模型，该模型结合了

HTML

，

CSS

和

Canvas API

来实现页面，官方将此实现称为

DomCanvas

渲染系统。而目前在尝试使用第二种方法

CanvasKit

，

CanvasKit

使用

WebAssembly

和

WebGL

将

Skia

引入Web，利用硬件加速从而提高了渲染复杂和密集图形的能力。

现阶段Flutter Web 默认使用

DomCanvas

，所以我尝试使用以下命令启用

CanvasKit

渲染引擎来看看效果：

flutter run -d chrome --release --dart-define=FLUTTER_WEB_USE_SKIA=true

运行后发现这些问题得到了解决，但是又产生了新的问题。比如地图不能点击、拖动，文字乱码。。。

CanvasKit版效果


当然官方的文章也指出，现阶段

CanvasKit

引擎还是比较粗糙的，而

DomCanvas

引擎相对更加稳定。

最终我还是使用了稳定的方案。因为其他功能，比如poi的搜索、地图点击这类不涉及显示的功能，测试均是正常的，基本可以满足使用。放一下现阶段的效果展示：



实现的功能：

  • 自动定位并根据当前经纬度进行POI搜索
  • 点击地图获取经纬度并进行POI搜索
  • 点击地址信息，移动地图至当前位置
  • POI搜索功能

其实从Flutter Web去年的首个预览版、到去年底的Beta版、到现在。我都会将

flutter_deer

在web端运行一下，我能明显的感觉到它表现的越来越好了，比如有时文字不居中、动画表现不一致、

Stack

的层级显示不正确等许多小问题都得到了解决。说不定哪天我再次运行起来，上面说的问题都解决了，哈哈！！

这次发现Flutter Web也支持了

PWA

，我在PC和手机体验下来发现是真的很不错~~，手机端看上去几乎可以以假乱真，其实上面的GIF就是PC端的效果。
