具体功能实现：
按下“计数”按键可以自增1，按下“清零”按键可以将两位数码管全部置0
使用器件：
两只数码管、总线、排阻、两个按键、AT89C51芯片

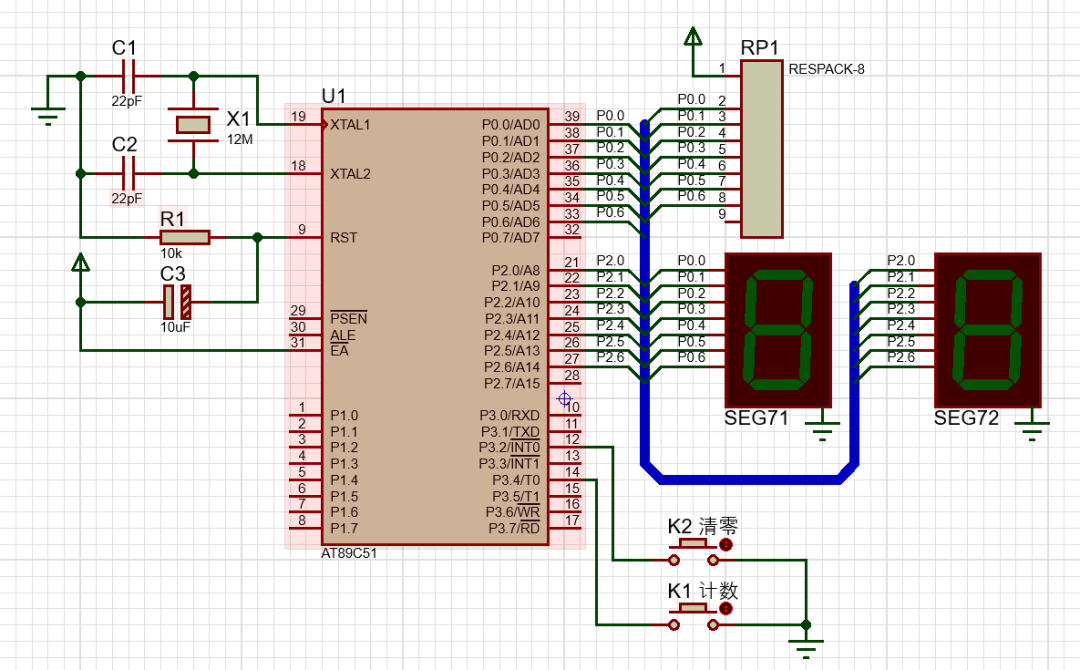

Proteus仿真原理图：

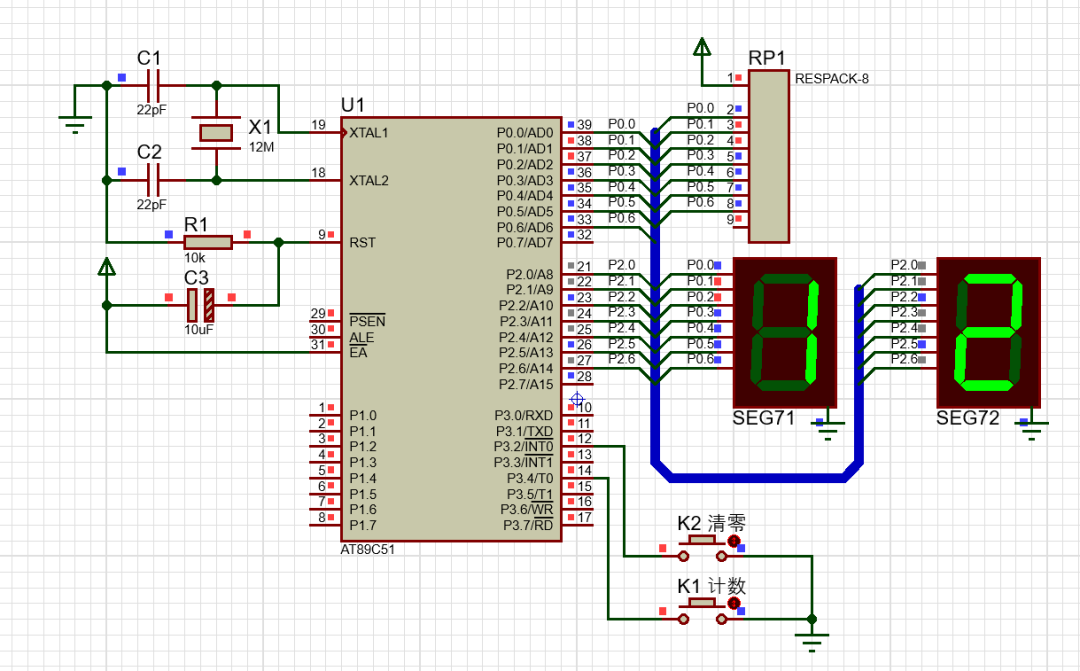

仿真：
知识介绍 ：
Proteus布线
为了让整个原理图看上去简洁明了，我们对元器件的导线进行标号，而不是直接和芯片相连。
数码管共阳、阳极断码
共阳极(1-9)：
0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90
共阴极(1-9):
0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f

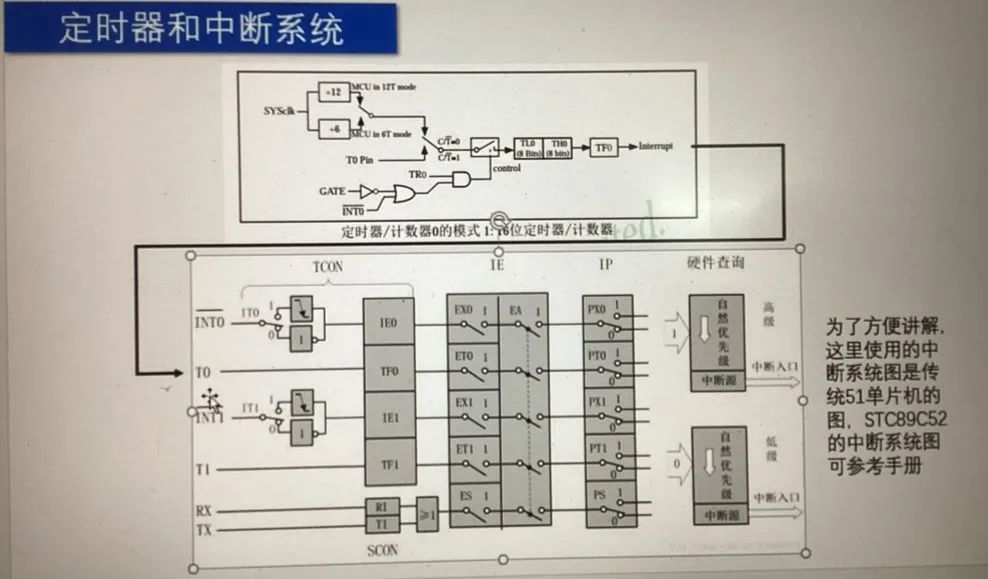

中断系统
执行现程序的过程中，出现某些急需处理的异常情况或特殊请求，CPU暂时中止现行程序，而转去对这些异常情况或特殊请求进行处理，在处理完毕后CPU又自动返回到现行程序的断点处，继续执行原程序。
中断初始化代码：
定时器：
定时器可以实现准确定时，定时功能，计数功能。
51单片机有2个16位的定时器/计数器，定时器0（T0位P3.4）和定时器1(T1为P3.5)
主要代码（C语言）KEIL5实现：
wechat：【嵌入式工程师成长日记】
#include <REGX52.H>
unsigned code Code[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,
0x7d,0x07,0x7f,0x6f};
unsigned char count=0;
void main(){
P0 = 0x00;
P2=0x00;
TMOD = 0X06;
TH0=256-1;
TL0=256-1;
ET0=1;
EX0=1;
EA=1;
IT0=1;
TR0=1;
while(1){
P0=Code[count/10];
P2=Code[count%10];
}
}
void key_count() interrupt 1 //计数自增1
{
count++;
if(count>100)
{
count=0;
}
}
void clear() interrupt 0 //清零
{
count=0;
}
问：Proteus如何快速布线？
答：按键按下大写的A，输入指令net=P0.#，然后点击“单击对象”，最后想要给哪根导线标号只需点击一下即可。
问：设计思路
答：利用计数器进行加数，利用中断系统做清零处理。
