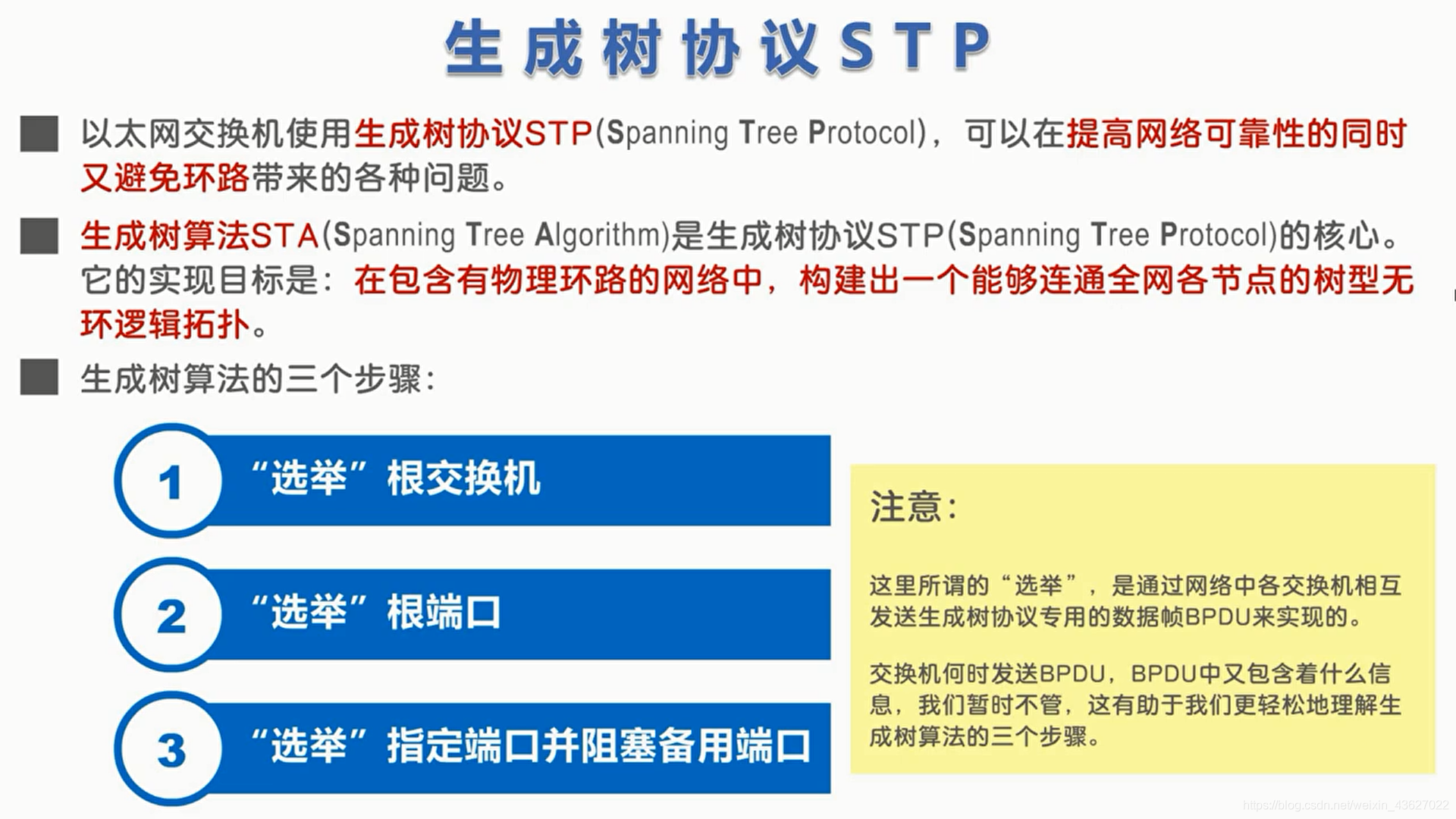

一、生成树协议STP

二、生成树算法

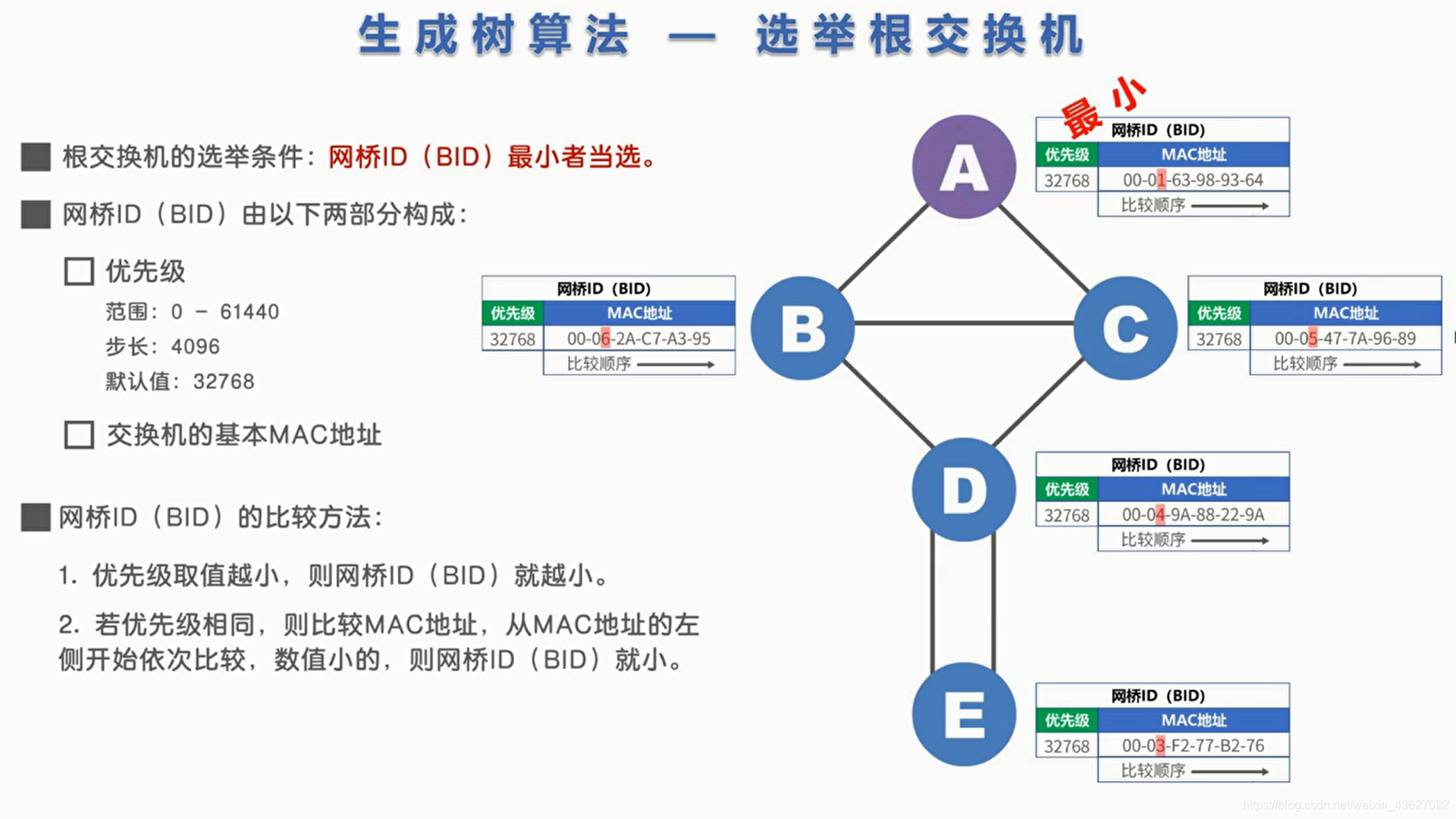

1、选举根交换机

交换机其实是一个市场名词，它的前身是网桥

步长是范围增长最小单位，也就是说范围从0开始，每次增加4096，最大是61440

网桥优先级取值越小，则优先级越高。

交换机有多个端口，每个端口都有一个对应的MAC地址，交换机自己本身也有一个基本的MAC地址，也就是vlan1的MAC地址

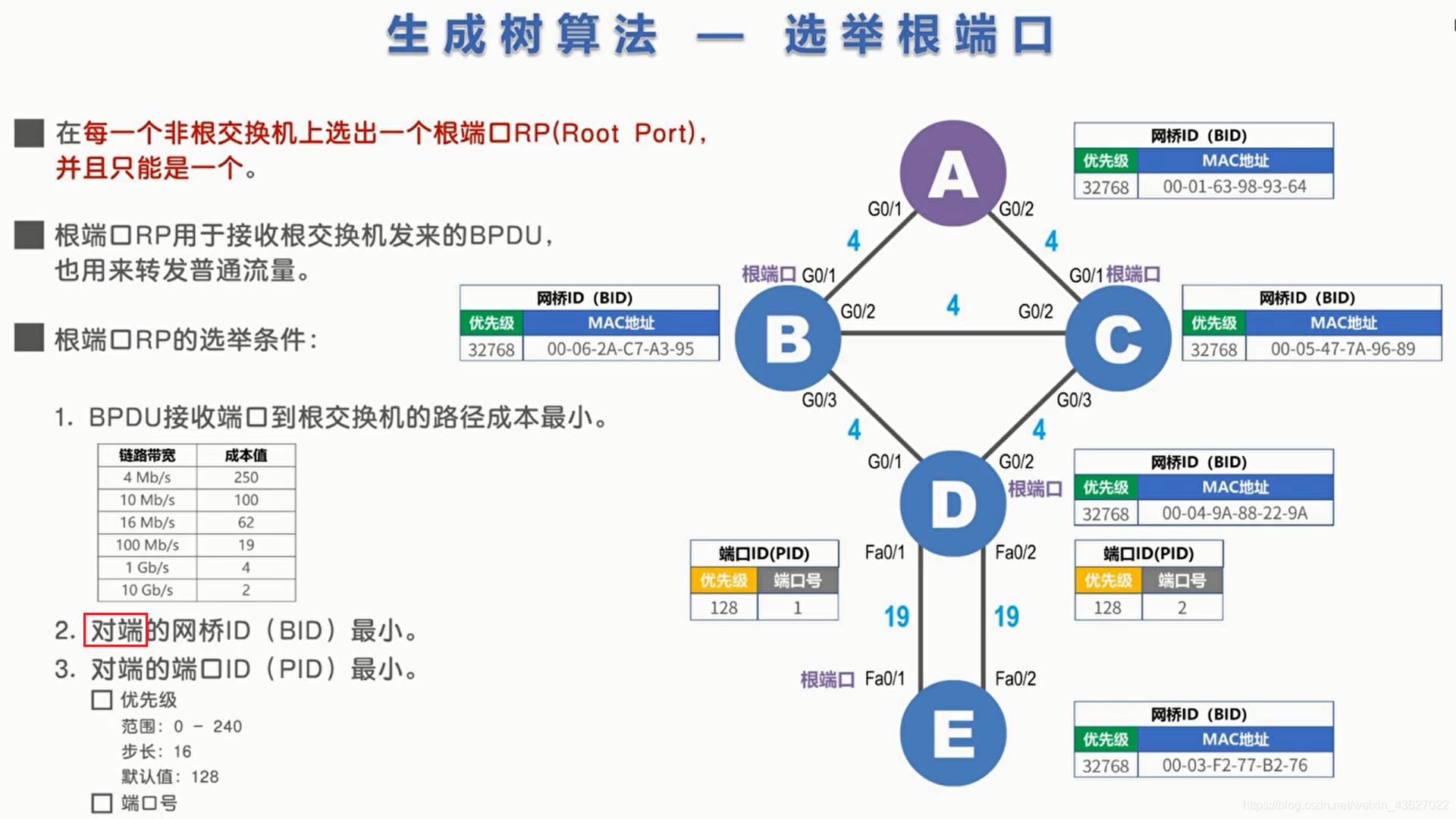

1、选举根端口

• 根端口是针对于非根交换机而言。
• 对端（另一端）的网桥ID：以图中的D非根交换机为例，A–B–>D和A–C–>D的路径成本是一样的（都是8），这个时候选举的条件就看对端的网桥ID哪个最小，也就是比较非根交换机B和C的网桥ID。显然是C的网桥ID比B小，所以对于非根交换机D来说根端口就是端口2。
• 对于非跟交换机E来说，不仅到根交换机的路径成本一样，而且对端的网桥ID（D交换机网桥ID）也一样，这个时候就需要比较对端的端口号哪个小，显然是端口1优先端口2，所以非根交换机E的根端口是端口1。

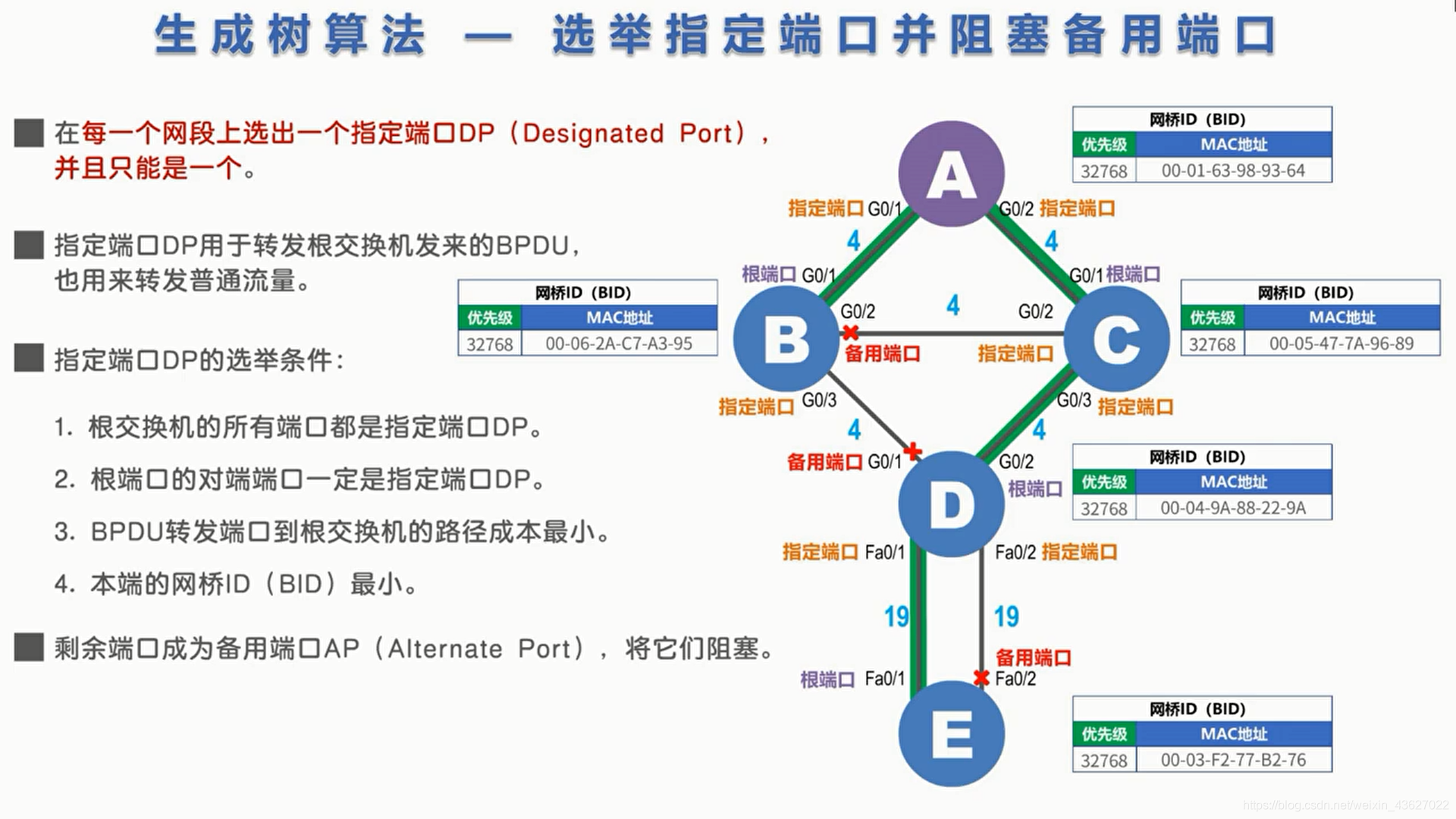

1、选举指定端口并阻塞备用端口

将备用端口阻塞就可以形成连通全网的、逻辑上无环的树形拓扑。
