目的：我们需要得到机器人运动的姿态信息，三个轴的角度以及角速度。
本文大纲：
1、传感器相关模型
2、坐标变换
3、经验型卡尔曼数据融合
4、姿态解算流程
5、DMP
6、数据融合效果
本文出处：http://blog.csdn.net/haishaoli/article/details/52965457
本文内容：

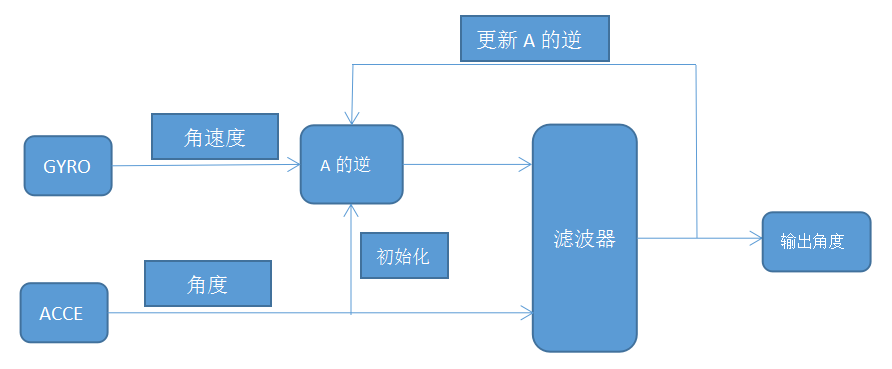

姿态解算总框图（欧拉角方式）：
一、数据模型、 噪声模型及曲线

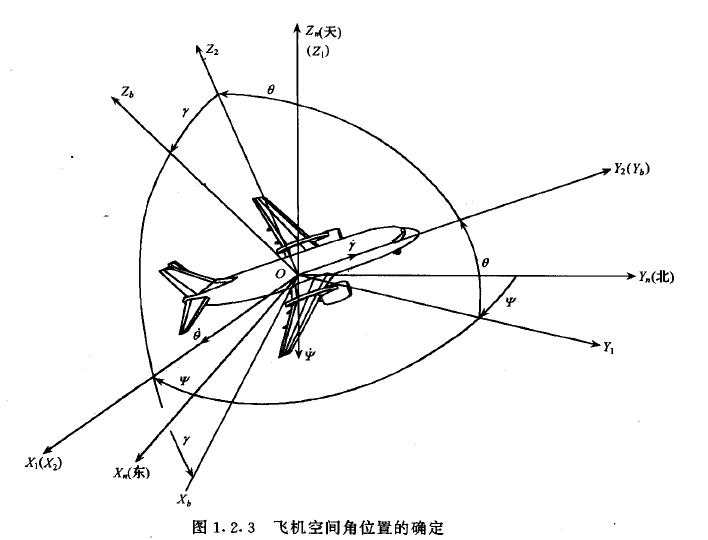

1、欧拉角定义：

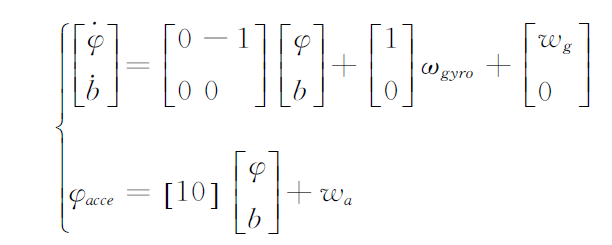

2、数据模型：
其中,φ表示的是测量的角度，b表示的是陀螺仪的飘移误差(为常值偏差)，ωgyro表示的是陀螺仪的角速度输出值。ωg为陀螺仪测量噪声，φacce为加速度计经过处理后得到的角度值，ωa为加速度计测量噪声。
噪声模型近似为高斯分布，如下图：
A、加速度计噪声图

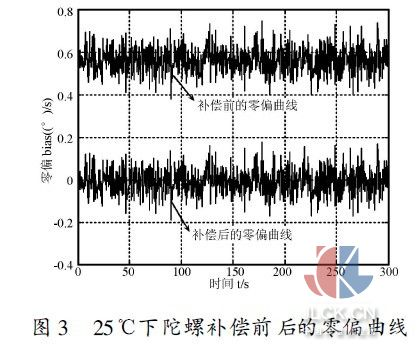

B、陀螺仪噪声图
二、 坐标变换（欧拉角方式）：把陀螺仪角速度变换到加速度计的地理坐标系上
1、陀螺仪数据的使用：
A的逆：其中A矩阵为姿态矩阵。
下面内容来自《惯性导航》：主要是把三轴角速度从机体坐标系换算到地理坐标系上。
使用上述公式，在只使用陀螺仪的条件下，可以求得地理坐标系下的三轴角速度信息。
角速度进行积分，就能得到相应的角度信息。
2、加速度计数据的使用：
使用上述公式，在只使用加速度计的条件下，可以求得俯仰角和横滚角信息。
三、 卡尔曼数据融合
A、 融合效果：本文最后附图。
B、一行代码：
a = (1 – d%) * b + d% * c;
a 是 融合输出 ，b 是预测量，c 是观察量
这是关键的融合代码。
C、提问：
上述代码的含义是什么？
加权平均？互补滤波？低通高通滤波器？
同样的式子，不同的使用过程，有不同的意义。
如果系数是一个固定的值，则有可能是加权平均或者高通低通滤波器。
我讲的是动态的系数。获取数据在变，方差（或协方差）在变，系数就在变。
D、理解：
1、什么情况使用 ？ 高斯分布。
单模、零均和、高斯噪声 （高斯白噪声）。之前说明了传感器的噪声属于白噪声。
2、卡尔曼为什么是最佳估计 ？下面使用最小二乘来理解。
推导方式一：
q1 是预测量，q2是观察量，q是估计值，w是权值。下文来自《自主移动机器人导论》。
其中q1和q2的系数之和为1。
利用这种推导方式可说明卡尔曼是最佳估计，但是并不能推出方差的表达式，并且，权值Wi还是我们自己取的。

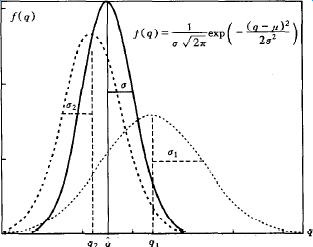

推导方式二：
运用贝叶斯定理推导：推出融合表达式和方差表达式
3、卡尔曼的核心。 方差，或者说权重。其实就是卡尔曼增益。
方差公式，跟电阻类似，结果比原来两者都小。因此就算是预测量的累积误差较大，也能提高系统的精度，误差通过迭代而减少。这说明了该方法的有效性。
4、获得卡尔曼增益的方式对比：
自动通过统计和计算数据方差 VS 人为经验估计方差 的对比 ：
1、自动需要高频数据，人为经验不用。
2、自动具有通用性，人为特定性。
3、自动计算量大，人为的计算量较少。
从5.35可推出：q = (d%) * q1 + (1-d%) * q2;
5、应用：我们的姿态融合，定位融合都是人为给出卡尔曼增益系数的，叫做“经验型卡尔曼滤波”。
经验之谈：
A、参数一般是给的很小，原因跟传感器（数据）的误差模型相关；
参数小的原因：分析卡尔曼增益的式子，预测量的方差较小，观测量的方差较大，不是同一个数量级，因此增益系数一般给的很小；见定位融合图，可看出方差情况。
B、“经验型卡尔曼滤波”的核心思想是变化卡尔曼增益系数；根据经验我们能知道哪些条件下传感器数据的方差大，哪些条件下方差小，从而改变增益系数。
C、融合线程的频率越高越好。频率高，一方面收敛快，另外一方面获得的预测量误差小。
四、 姿态解算流程
以下是以数据流的方式去理解。
1、传感器原始数据输入。
2、传感器标定，方法很多，比如六面法。把标定后的数据换算成标准单位。
3、确定坐标轴和数据符号，符号用右手定则。
4、欧拉角变换或者四元数变换，变换是为了使陀螺仪角速度的坐标系与加速度计的坐标重合。
5、数据融合，减小方差，降低噪声。
6、输出融合后的姿态信息。
五、 DMP
这是MPU6X00芯片的自带功能。不开源。
性能还不错，甚至更好。计算有一部分是利用IMU自身的资源，不过依赖芯片产商。
六、数据融合实验效果：
A、 姿态融合效果：蓝色的线是融合输出。平滑并且响应快。
B、定位融合效果：绿色的线是融合输出，蓝色的线是观测量，红色是预测量。
———————
