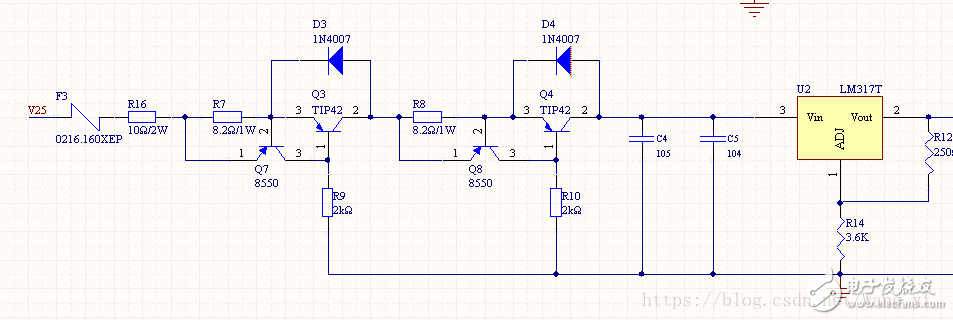

这部分原理比较简单，主要是楼主对本安认证的要求与过程不那么熟悉。我这里概要讲一下：1、电芯输出端保险丝F3、限流电阻R16是短路保护和限制短路电流的器件，是必须要用的。2、R7、Q7、Q3、R9、D3是过电流保护，电流通过取样电阻R7两端的压降来调节Q7的导通角，从而使Q3的基极电压高低变化，使得通过Q3的负载电流得到控制；同理R8、Q8、Q4、R10、D4功能完全一样，只不过是与前面的一组过电流保护串联在电路中。3、U2与电阻R12、R14组成输出稳压电路，即使电芯电压波动也能保证负载上的电压恒定。4、因为是本安电源，必须做二次保护验证的，上面回复的第二点中就是为了满足这个要求。认证过程是当短接Q3时还有Q4正常做过电流保护，当短接Q4时则有Q3正常做过电流保护，且无论短接Q3还是Q4必须保证电流保护的动作值是完全一样的。5、因为是本安电源，R16是必须有的，当做短路验证时，就由这个保证短路电流符合认证要求的。希望对你有用，谢谢！
