Shader编程】之十四 边缘发光Shader(Rim Shader)的两种实现形态

  • Post author:
  • Post category:其他





本系列文章由



@浅墨_毛星云



出品，转载请注明出处。















文章链接：





http://blog.csdn.net/poem_qianmo/article/details/51764028










作者：毛星云（浅墨）








微博：


http://weibo.com/u/1723155442















本文工程使用的Unity3D版本：








5.2.1



这篇文章主要讲解了如何在Unity3D中分别使用Surface Shader和Vertex & Fragment Shader来编写边缘发光Shader。







一、最终实现的效果




边缘发光Shader比较直观的一个运用便是模拟宇宙中的星球效果。将本文实现的边缘发光Shader先赋一个Material，此Material再赋给一个球体，加上Galaxy Skybox， 实现的效果如下图：






当然，边缘发光Shader也可以实现例如暗黑三中精英怪的高亮效果，将一个怪物模型本身的Shader用边缘发光Shader替代，实现效果如下图：

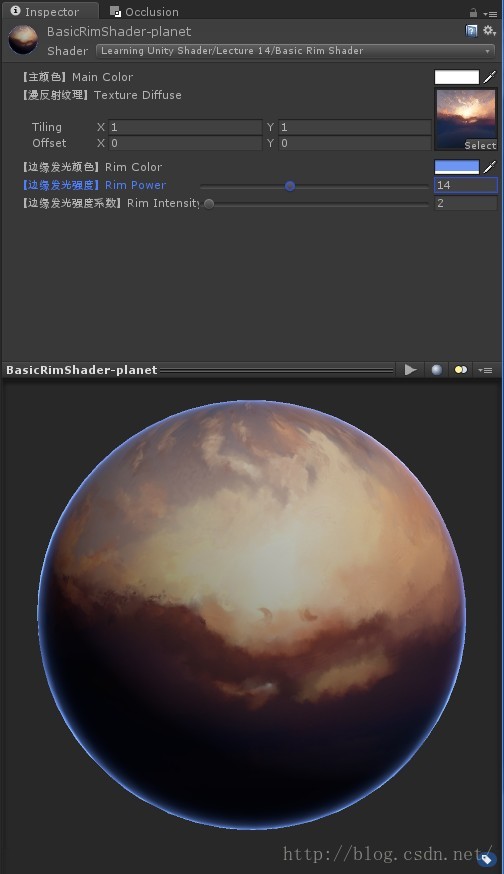

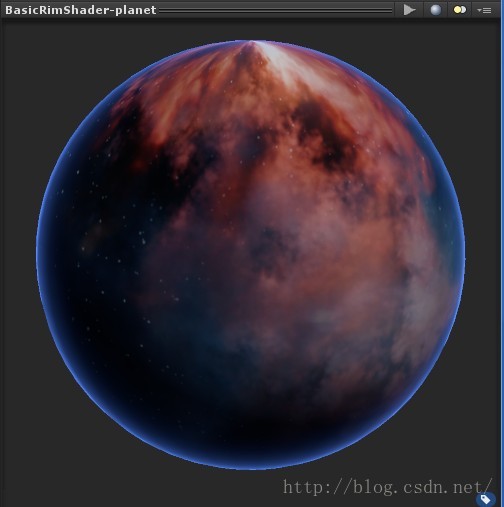

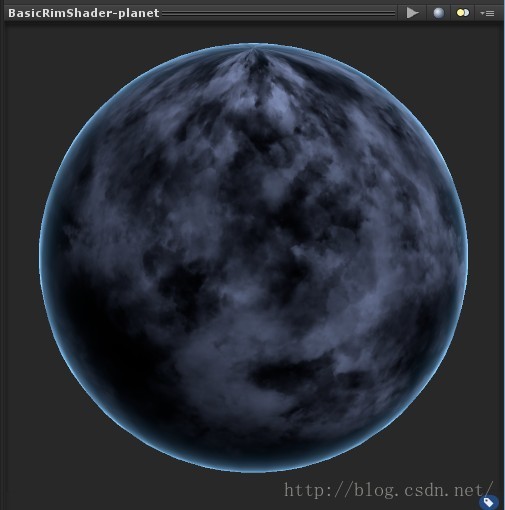

以下是本文实现的Shader在编辑器中的一些效果图。












二、Shader实现思路分析




思路方面，其实理解起来非常简单，就是在正常的漫反射Shader的基础之上，在最终的漫反射颜色值出来之后，再准备一个自发光颜色值，附加上去，即得到了最终的带自发光的颜色值。


按公式来表达，也就是这样：









最终颜色 = （漫反射系数 x 纹理颜色 x RGB颜色）+自发光颜色



按英文公式来表达，也就是这样：






FinalColor=(Diffuse x Texture x RGBColor)+Emissive









三、Surface Shader版边缘发光Shader实现




如果读过这个系列第一篇文章的朋友，应该还记得这个系列的第一篇文章


（传送门：


http://blog.csdn.net/poem_qianmo/article/details/40723789


）


，里面的TheFirstShader，它就是一个


标准的使


用Unity


Surface Shader


实现的边缘发光Shader。


利用Unity自身的Shader封装，Surface Shader，也就是Shaderlab，算是新手或者想快速上手的童鞋学习Unity中Shader书写的一个非常好的切入点。


这边贴出经过加强的第一期TheFirstShader详细注释后的源代码。可以发现里面关于主要框架的注释都是中英双语的，


因为发现不少国外友人也关注了我在Github上的Shader repo（


https://github.com/QianMo/Awesome-Unity-Shader


），为了方便他们以及后面更多的国外友人，以后如果周末写博客的时间充裕，就干脆写中英双语的注释得了。


OK，详细注释后的Surface Shader版可发光Shader源代码如下：



[cpp]


view plain


copy


print


?



在CODE上查看代码片




派生到我的代码片



  1. Shader


    “Learning Unity Shader/Lecture 14/Surface Rim Shader”

  2. {


  3. //———————————–【属性 || Properties】——————————————

  4. Properties

  5. {


  6. //主颜色 || Main Color

  7. _MainColor(

    “【主颜色】Main Color”


    , Color) = (0.5,0.5,0.5,1)


  8. //漫反射纹理 || Diffuse Texture

  9. _MainTex(

    “【纹理】Texture”


    , 2D) =


    “white”


    {}


  10. //凹凸纹理 || Bump Texture

  11. _BumpMap(

    “【凹凸纹理】Bumpmap”


    , 2D) =


    “bump”


    {}


  12. //边缘发光颜色 || Rim Color

  13. _RimColor(

    “【边缘发光颜色】Rim Color”


    , Color) = (0.17,0.36,0.81,0.0)


  14. //边缘发光强度 ||Rim Power

  15. _RimPower(

    “【边缘颜色强度】Rim Power”


    , Range(0.6,36.0)) = 8.0


  16. //边缘发光强度系数 || Rim Intensity Factor

  17. _RimIntensity(

    “【边缘颜色强度系数】Rim Intensity”


    , Range(0.0,100.0)) = 1.0

  18. }



  20. //———————————-【子着色器 || SubShader】—————————————

  21. SubShader

  22. {


  23. //渲染类型为Opaque，不透明 || RenderType Opaque

  24. Tags

  25. {


  26. “RenderType”


    =


    “Opaque”

  27. }



  29. //————————-开启CG着色器编程语言段 || Begin CG Programming Part———————-

  30. CGPROGRAM



  32. //【1】声明使用兰伯特光照模式 ||Using the Lambert light mode


  33. #pragma surface surf Lambert



  35. //【2】定义输入结构 ||  Input Struct


  36. struct


    Input

  37. {


  38. //纹理贴图 || Texture

  39. float2 uv_MainTex;


  40. //法线贴图 || Bump Texture

  41. float2 uv_BumpMap;


  42. //观察方向 || Observation direction

  43. float3 viewDir;

  44. };



  46. //【3】变量声明 || Variable Declaration


  47. //边缘颜色

  48. float4 _MainColor;


  49. //主纹理

  50. sampler2D _MainTex;


  51. //凹凸纹理

  52. sampler2D _BumpMap;


  53. //边缘颜色

  54. float4 _RimColor;


  55. //边缘颜色强度


  56. float


    _RimPower;


  57. //边缘颜色强度


  58. float


    _RimIntensity;



  60. //【4】表面着色函数的编写 || Writing the surface shader function


  61. void


    surf(Input IN, inout SurfaceOutput o)

  62. {


  63. //表面反射颜色为纹理颜色

  64. o.Albedo = tex2D(_MainTex, IN.uv_MainTex).rgb*_MainColor.rgb;


  65. //表面法线为凹凸纹理的颜色

  66. o.Normal = UnpackNormal(tex2D(_BumpMap, IN.uv_BumpMap));


  67. //边缘颜色

  68. half rim = 1.0 – saturate(dot(normalize(IN.viewDir), o.Normal));


  69. //计算出边缘颜色强度系数

  70. o.Emission = _RimColor.rgb * pow(rim, _RimPower)*_RimIntensity;

  71. }



  73. //——————-结束CG着色器编程语言段 || End CG Programming Part——————

  74. ENDCG

  75. }



  77. //后备着色器为普通漫反射 || Fallback use Diffuse

  78. Fallback

    “Diffuse”

  79. }



稍微琢磨一下就明白，此Shader其实就是用利用了Unity5中封装好的Standard Surface Output结构体中的Emission（自发光）属性，来达到这样的边缘光效果，技术含量很有限。这边附一下Unity5中的SurfaceOutputStandard原型：



[cpp]


view plain


copy


print


?



在CODE上查看代码片




派生到我的代码片



  1. // Unity5 SurfaceOutputStandard原型：


  2. struct


    SurfaceOutputStandard

  3. {

  4. fixed3 Albedo;

    // 漫反射颜色

  5. fixed3 Normal;

    // 切线空间法线

  6. half3 Emission;

    //自发光

  7. half Metallic;

    // 金属度；取0为非金属, 取1为金属

  8. half Smoothness;

    // 光泽度；取0为非常粗糙, 取1为非常光滑

  9. half Occlusion;

    // 遮挡(默认值为1)

  10. fixed Alpha;

    // 透明度

  11. };



将此Shader赋给Material后在编辑器效果图：











里面有6个参数，包括主颜色、纹理、凹凸纹理、边缘发光颜色、边缘颜色强度、边缘颜色强度系数这六个参数可以定制与调节，只要贴图资源到位，就很容易可以调出自己满意的效果来。












四、可编程Shader版边缘发光Shader的实现




这篇文章核心主要就是实现本节的这个可编程版（也就是Vertex & Fragment Shader）边缘发光Shader。大家知道，Vertex & Fragment Shader是比Surface Shader更高一段位的实现形态，有更大的可控性，更好的可编程性，可以实现更加丰富的效果，是更贴近CG着色语言的一种Shader形态。


OK，直接贴出经过详细注释的Vertex & Fragment Shader版边缘发光Shader实现源代码：



[cpp]


view plain


copy


print


?



在CODE上查看代码片




派生到我的代码片



  1. Shader


    “Learning Unity Shader/Lecture 14/Basic Rim Shader”

  2. {


  3. //———————————–【属性 || Properties】——————————————

  4. Properties

  5. {


  6. //主颜色 || Main Color

  7. _MainColor(

    “【主颜色】Main Color”


    , Color) = (0.5,0.5,0.5,1)


  8. //漫反射纹理 || Diffuse Texture

  9. _TextureDiffuse(

    “【漫反射纹理】Texture Diffuse”


    , 2D) =


    “white”


    {}


  10. //边缘发光颜色 || Rim Color

  11. _RimColor(

    “【边缘发光颜色】Rim Color”


    , Color) = (0.5,0.5,0.5,1)


  12. //边缘发光强度 ||Rim Power

  13. _RimPower(

    “【边缘发光强度】Rim Power”


    , Range(0.0, 36)) = 0.1


  14. //边缘发光强度系数 || Rim Intensity Factor

  15. _RimIntensity(

    “【边缘发光强度系数】Rim Intensity”


    , Range(0.0, 100)) = 3

  16. }



  18. //———————————-【子着色器 || SubShader】—————————————

  19. SubShader

  20. {


  21. //渲染类型为Opaque，不透明 || RenderType Opaque

  22. Tags

  23. {


  24. “RenderType”


    =


    “Opaque”

  25. }



  27. //—————————————【唯一的通道 || Pass】————————————

  28. Pass

  29. {


  30. //设定通道名称 || Set Pass Name

  31. Name

    “ForwardBase”



  33. //设置光照模式 || LightMode ForwardBase

  34. Tags

  35. {


  36. “LightMode”


    =


    “ForwardBase”

  37. }



  39. //————————-开启CG着色器编程语言段 || Begin CG Programming Part———————-

  40. CGPROGRAM



  42. //【1】指定顶点和片段着色函数名称 || Set the name of vertex and fragment shader function


  43. #pragma vertex vert


  44. #pragma fragment frag



  46. //【2】头文件包含 || include


  47. #include “UnityCG.cginc”


  48. #include “AutoLight.cginc”



  50. //【3】指定Shader Model 3.0 || Set Shader Model 3.0


  51. #pragma target 3.0



  53. //【4】变量声明 || Variable Declaration


  54. //系统光照颜色

  55. uniform float4 _LightColor0;


  56. //主颜色

  57. uniform float4 _MainColor;


  58. //漫反射纹理

  59. uniform sampler2D _TextureDiffuse;


  60. //漫反射纹理_ST后缀版

  61. uniform float4 _TextureDiffuse_ST;


  62. //边缘光颜色

  63. uniform float4 _RimColor;


  64. //边缘光强度

  65. uniform

    float


    _RimPower;


  66. //边缘光强度系数

  67. uniform

    float


    _RimIntensity;



  69. //【5】顶点输入结构体 || Vertex Input Struct


  70. struct


    VertexInput

  71. {


  72. //顶点位置 || Vertex position

  73. float4 vertex : POSITION;


  74. //法线向量坐标 || Normal vector coordinates

  75. float3 normal : NORMAL;


  76. //一级纹理坐标 || Primary texture coordinates

  77. float4 texcoord : TEXCOORD0;

  78. };



  80. //【6】顶点输出结构体 || Vertex Output Struct


  81. struct


    VertexOutput

  82. {


  83. //像素位置 || Pixel position

  84. float4 pos : SV_POSITION;


  85. //一级纹理坐标 || Primary texture coordinates

  86. float4 texcoord : TEXCOORD0;


  87. //法线向量坐标 || Normal vector coordinates

  88. float3 normal : NORMAL;


  89. //世界空间中的坐标位置 || Coordinate position in world space

  90. float4 posWorld : TEXCOORD1;


  91. //创建光源坐标,用于内置的光照 || Function in AutoLight.cginc to create light coordinates

  92. LIGHTING_COORDS(3,4)

  93. };



  95. //【7】顶点着色函数 || Vertex Shader Function

  96. VertexOutput vert(VertexInput v)

  97. {


  98. //【1】声明一个顶点输出结构对象 || Declares a vertex output structure object

  99. VertexOutput o;



  101. //【2】填充此输出结构 || Fill the output structure


  102. //将输入纹理坐标赋值给输出纹理坐标

  103. o.texcoord = v.texcoord;


  104. //获取顶点在世界空间中的法线向量坐标

  105. o.normal = mul(float4(v.normal,0), _World2Object).xyz;


  106. //获得顶点在世界空间中的位置坐标

  107. o.posWorld = mul(_Object2World, v.vertex);


  108. //获取像素位置

  109. o.pos = mul(UNITY_MATRIX_MVP, v.vertex);



  111. //【3】返回此输出结构对象  || Returns the output structure


  112. return


    o;

  113. }



  115. //【8】片段着色函数 || Fragment Shader Function

  116. fixed4 frag(VertexOutput i) : COLOR

  117. {


  118. //【8.1】方向参数准备 || Direction


  119. //视角方向

  120. float3 ViewDirection = normalize(_WorldSpaceCameraPos.xyz – i.posWorld.xyz);


  121. //法线方向

  122. float3 Normalection = normalize(i.normal);


  123. //光照方向

  124. float3 LightDirection = normalize(_WorldSpaceLightPos0.xyz);



  126. //【8.2】计算光照的衰减 || Lighting attenuation


  127. //衰减值


  128. float


    Attenuation = LIGHT_ATTENUATION(i);


  129. //衰减后颜色值

  130. float3 AttenColor = Attenuation * _LightColor0.xyz;



  132. //【8.3】计算漫反射 || Diffuse


  133. float


    NdotL = dot(Normalection, LightDirection);

  134. float3 Diffuse = max(0.0, NdotL) * AttenColor + UNITY_LIGHTMODEL_AMBIENT.xyz;



  136. //【8.4】准备自发光参数 || Emissive


  137. //计算边缘强度

  138. half Rim = 1.0 – max(0, dot(i.normal, ViewDirection));


  139. //计算出边缘自发光强度

  140. float3 Emissive = _RimColor.rgb * pow(Rim,_RimPower) *_RimIntensity;



  142. //【8.5】计在最终颜色中加入自发光颜色 || Calculate the final color


  143. //最终颜色 = （漫反射系数 x 纹理颜色 x rgb颜色）+自发光颜色 || Final Color=(Diffuse x Texture x rgbColor)+Emissive

  144. float3 finalColor = Diffuse * (tex2D(_TextureDiffuse,TRANSFORM_TEX(i.texcoord.rg, _TextureDiffuse)).rgb*_MainColor.rgb) + Emissive;



  146. //【8.6】返回最终颜色 || Return final color


  147. return


    fixed4(finalColor,1);

  148. }



  150. //——————-结束CG着色器编程语言段 || End CG Programming Part——————

  151. ENDCG

  152. }

  153. }



  155. //后备着色器为普通漫反射 || Fallback use Diffuse

  156. FallBack

    “Diffuse”

  157. }



相信不少朋友已经看出来了，与普通的漫反射Shader相比，这个Shader的魔力就在于多出了“8.4准备自发光参数”和“8.5在最终颜色中加入自发光颜色”两个步骤而已，前面都是普通的Vertex & Fragment Shader常规写法。

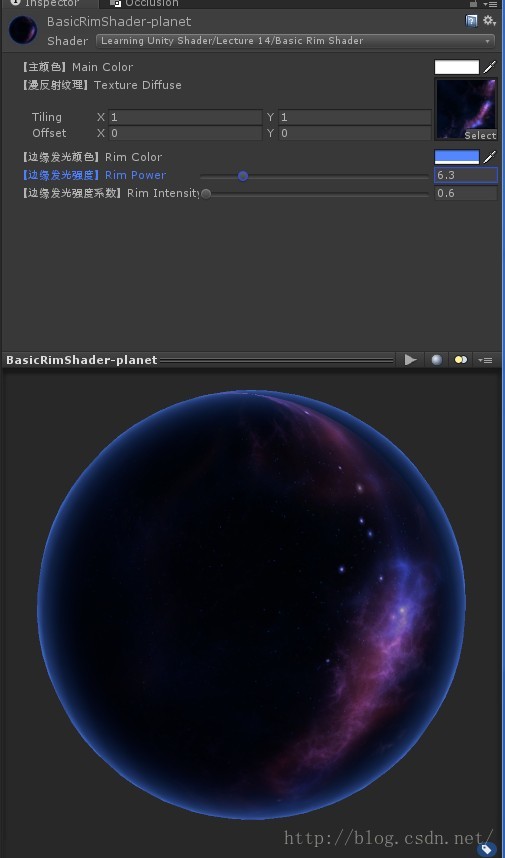

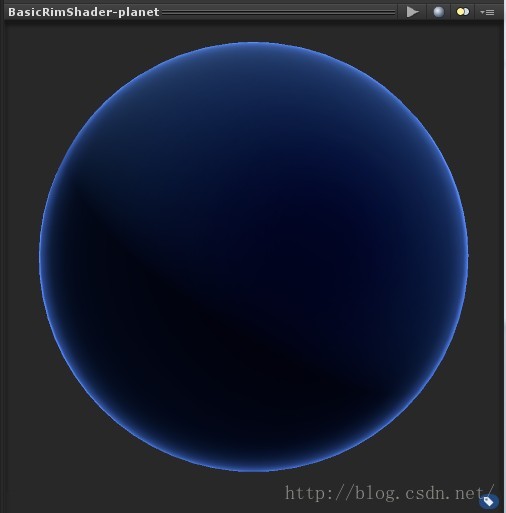

将此Shader赋给Material，得到的效果如下：










当然，你也可以将这两个Shader用于场景中各种模型，以下是一组效果图：




















OK，这篇文章的内容大致如此。我们下篇文章，再会。











附： 本文配套源码下载链接



【Github】本文Shader源码
