一、

写在前面的秋裤


（转自张鑫旭大神：

https://www.zhangxinxu.com/wordpress/2012/09/css3-3d-transform-perspective-animate-transition/）

早在去年的去年，我就大肆介绍了2D transform相关内容。看过海贼王的都知道，带D的家伙都不是好惹的，2D我辈尚可以应付，3D的话，呵呵，估计我等早就在千里之外被其霸气震晕了~~

看看下图女帝的动作以及神情，就可以知道名字带D的家伙的厉害！



最近折腾iPad的一些东西，有一些3D效果的交互。有些事情，总以为是遥远的未来，谁知真正发生的时候说来就来，比如说一颗想结婚的心，又比方说在实际项目中折腾3D transform效果。

然而，虽然以前折腾过3D变换效果(webkit)，但都是依葫芦画瓢，囫囵吞枣，真正要轻松实现想要的3D效果，是需要深入理解的，于是，此时的自己苦逼了，泪奔ing……

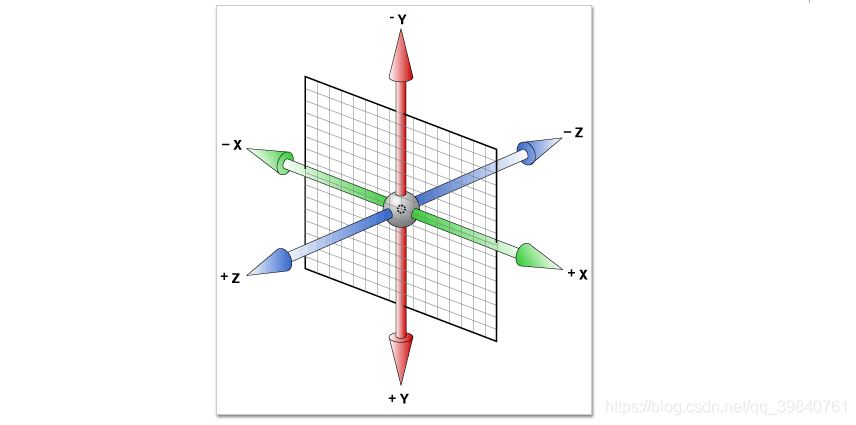

木有办法，找资料，自己思考学习呗，当我看到下面这张基本图的时候，我的右侧的浓眉毛不由自主抖动了两下，呵，呵呵~~

这个长得像原子核一样的是什么东东？那像章鱼哥一样四处横生的箭头好吓人哦！后面怎么还有一个苍蝇拍？？ CSS好可怕，我要回去找妈妈……

想必大部分的同行应该跟我一样，没有爱因斯坦爷爷的智商，没有上镜需要把表摘掉的爸爸。因此，那些术语连篇的CSS3 3D transform介绍的资料过于耀眼，无法直视。怎么办？

好吧，佛家有云，我不入地狱谁入地狱。这里，我就从凡人们的视角说说CSS3 3D transform的一些东西，希望说的东西比较亲民，不要吓着大家。

二、首先，情感化认识

我觉得吧，要想理解一个东西，最好先有一些感性的认识。

CSS3中的3D变换效果，本质上就是我们OOXX时候各种姿势的变换，又称各种体位的变换。

虽然都是成年人，但考虑到仍有不少窝中待守的雏鸟，如果上面的解释想不过来，就想想以下这些：

1. 下图的这些人在干嘛？

跳水？NO, No, No!! 记住，他们不是在跳水，是在做3D变换！！！

2. 下图可爱baby在干嘛？



   广播体操？NO, No, No!! 记住，他不是在做操，是在做3D变换！！！

3. 来到2次元，下图这个妹子在这幅姿态称为：

卖萌？NO, No, No!! 记住，他不是在卖萌，是在做3D变换！！！

哈哈哈哈，是否意识到：在显示世界中，一切的动作（包括上面巨乳萌妹所引发的精虫上脑），都是属于3D transform变换。 因此，要学习与理解3D transform变换很简单，一句话，到现实世界找个东西映射一下即可。

三、认识的突破口：rotateX, rotateY, rotateZ

3D transform中有下面这三个方法：

rotateX( angle )
rotateY( angle )
rotateZ( angle )

理解了这三个方法，后面更难懂的

perspective

就好下手了，可以说是突破口！


rotate

旋转的意思，

rotateX

旋转X轴，

rotateY

旋转Y轴，

rotateZ

旋转Z轴……

什么X轴/Y轴/Z轴，这几个词从我嘴里一出来，别说你们，我自己都晕了~~

赶快，从现实世界找对应东西理解（参照下面人的旋转）：

邹凯的体操单杠运动是

rotateX

；

蔡依林姐姐的钢管舞是

rotateY

；

旋转飞刀的特技表演是

rotateZ

。



还是理解不过来？好吧，假设你是男的，以你的女朋友举例，假如原本你和她面对面站着，然后你——

从正面将其推到就是

rotateX

；

让其原地转个90度欣赏其侧面的丰满曲线就是

rotateY

；

把妹子抱到床上侧面躺着就是

rotateZ

。

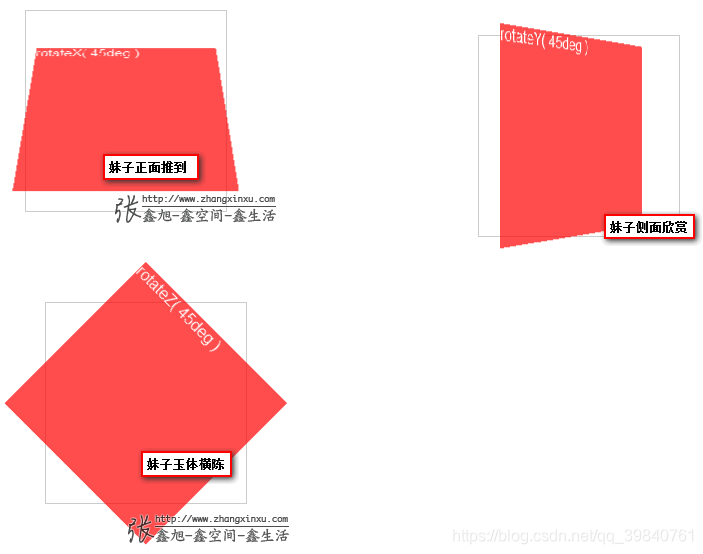

于是，下面CSS世界中的简单3D效果是不是更容易理解了呢？！

注意点：

默认

情况下所有元素都是

围绕Z轴

进行旋转

想围绕哪个轴旋转, 那么只需要在rotate后面加上哪个轴即可

四、

必不可少的perspective属性

perspective的中文意思是：透视，视角！

perspective属性的

存在与否

决定了你所看到的是2次元的还是3次元的，也就是是2D transform还是3D transform. 这不难理解，

没有透视，不成3D.

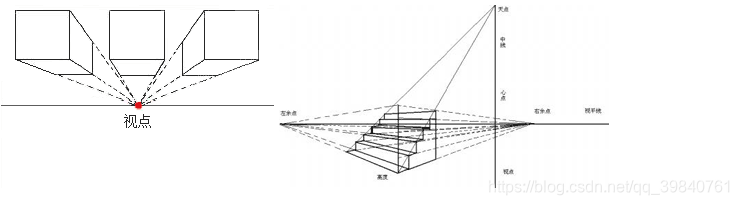

我们初中学美术，或者学建筑的同学肯定接触过透视的一些东西：



不过，CSS3 3D transform中的透视的透视点与上面两张示例图是不同的：CSS3 3D transform的透视点是在浏览器的前方！

或者这么理解吧：显示器中3D效果元素的

透视点

在显示器的上方（不是后面），近似就是我们眼睛所在方位！

比方说，一个1680像素宽的显示器中有张美女图片，应用了3D transform，同时，该元素或该元素父辈元素设置的perspective大小为2000像素。则这张美女多呈现的3D效果就跟你本人在1.2个显示器宽度的地方(1680*1.2≈2000)看到的真实效果一致！！

五、

translateZ帮你寻找透视位置

如果说rotateX/rotateY/rotateZ可以帮助理解三维坐标，则translateZ则可以帮你理解

透视位置

。

我们都知道近大远小的道理，对于没有rotateX以及rotateY的元素，translateZ的功能就是让元素在自己的眼前或近或远。比方说，我们设置元素perspective为201像素，如下：

perspective: 201px;

则其子元素，设置的translateZ值越小，则子元素大小越小（因为元素远去，我们眼睛看到的就会变小）；translateZ值越大，该元素也会越来越大，当translateZ值非常接近201像素，但是不超过201像素的时候（如200像素），该元素的大小就会撑满整个屏幕（如果父辈元素没有类似overflow:hidden的限制的话）。因为这个时候，子元素正好移到了你的眼睛前面，所谓“一叶蔽目，不见泰山”，就是这么回事。当translateZ值再变大，超过201像素的时候，该元素看不见了——这很好理解：我们是看不见眼睛后面的东西的！

再生动的文字描述也不如一个实例来得直观，您可以狠狠地点击这里：

translateZ方法辅助理解perspective视角demo

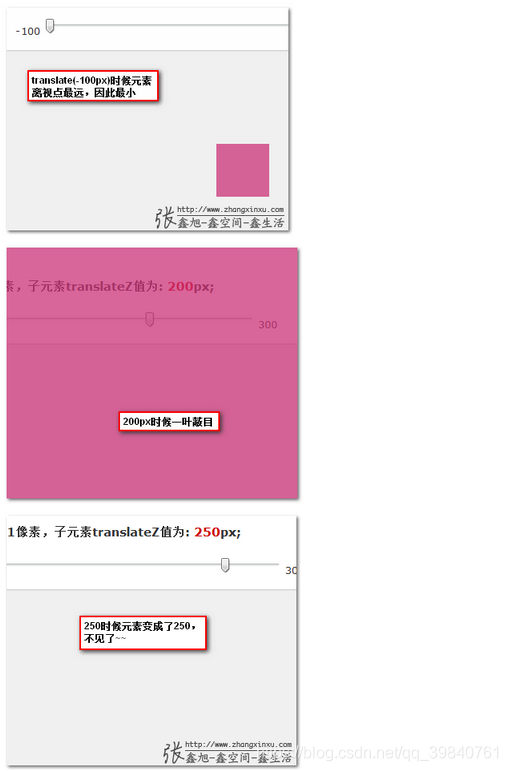

建议Chrome浏览器下访问，可以使用range控件，演示效果更赞，如下截图：-100时候最小，200时候超级满屏（垂直方向因特殊布局限制没有显示），250的时候因为元素已经在视点之外，因此是一片空白（看不见）。

六、

perspective属性的两种书写

perspective属性有两种书写形式，一种用在舞台元素上（动画元素们的共同父辈元素）；第二种就是用在当前动画元素上，与transform的其他属性写在一起。如下代码示例：

.stage {
    perspective: 600px;
}

以及：

#stage .box {
    transform: perspective(600px) rotateY(45deg);
}

您可以狠狠地点击这里：

perspective属性的两种书写demo

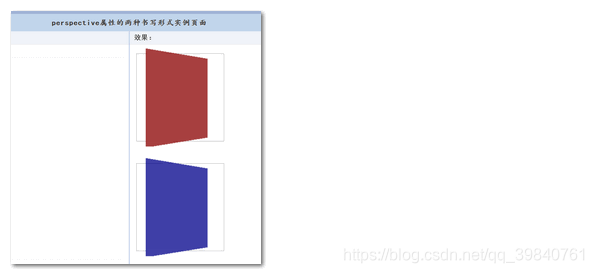

结果如下缩略图：



从上图我们貌似可以看到，虽然书写的形式，属性名称不一致，但是，效果貌似是一样的~~果真是这样吗？？？

实际上不然，上面的demo上下两个效果之所以会一样，是因为舞台上只有一个元素，因此，发生了巧合，其正好表现一样了。如果，如果舞台上有很多个元素，则两种书写形式的表现差异就会立马显示出来了！

您可以狠狠地点击这里：

舞台多元素下的perspective两种书写对比demo

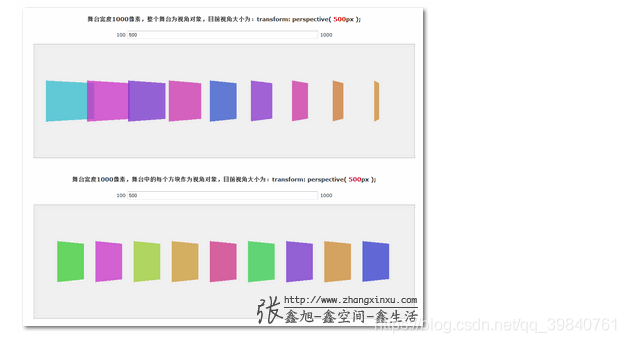

demo页面效果缩略图如下（因背景色随机，可能与下图有差异）：


六、

perspective属性的两种书写

perspective属性有两种书写形式，一种用在舞台元素上（动画元素们的共同父辈元素）；第二种就是用在当前动画元素上，与transform的其他属性写在一起。如下代码示例：

.stage {
    perspective: 600px;
}

以及：

#stage .box {
    transform: perspective(600px) rotateY(45deg);
}

您可以狠狠地点击这里：

perspective属性的两种书写demo

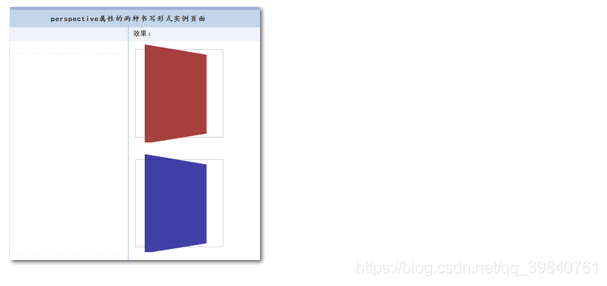

结果如下缩略图：


从上图我们貌似可以看到，虽然书写的形式，属性名称不一致，但是，效果貌似是一样的~~果真是这样吗？？？

实际上不然，上面的demo上下两个效果之所以会一样，是因为舞台上只有一个元素，因此，发生了巧合，其正好表现一样了。如果，如果舞台上有很多个元素，则两种书写形式的表现差异就会立马显示出来了！

您可以狠狠地点击这里：

舞台多元素下的perspective两种书写对比demo

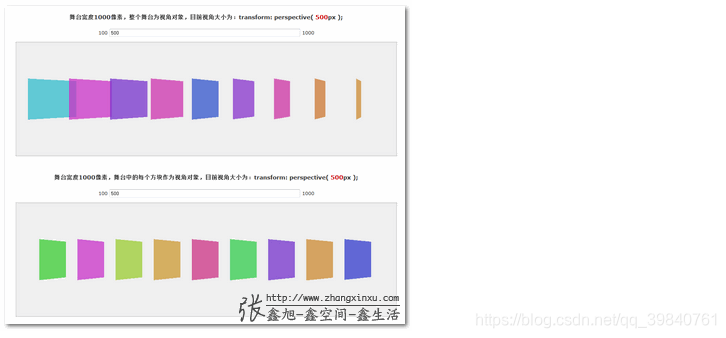

demo页面效果缩略图如下（因背景色随机，可能与下图有差异）：

好吧，图中的效果其实不难理解。上面舞台整个作为透视元素，因此，显然，我们看到的每个子元素的形体都是不一样的；而下面，每个元素都有一个自己的视点，因此，显然，因为rotateY的角度是一样的，因此，看上去的效果也就一模一样了！

再如：

设置 perspective 方式1：

在需要呈现近大远小效果的元素的父元素上面设置

以当前父元素的转换位置为视点看到的透视效果

 ul li {
        perspective: 500px;
        -webkit-perspective: 500px; /* Safari 和 Chrome */
 }

设置 perspective 方式2：

通过 transform 在子元素上设置（必须加px单位）

以当前子元素的转换位置为视点看到的透视效果；

 ul li img {
         transform: perspective(500px) rotate(45deg);
 }

注意点：

perspective 的取值越小，说明距离越近，变化越明显

perspective 的取值越大，说明距离越远，变化越不明显

关于Chrome浏览器以及透视盲区

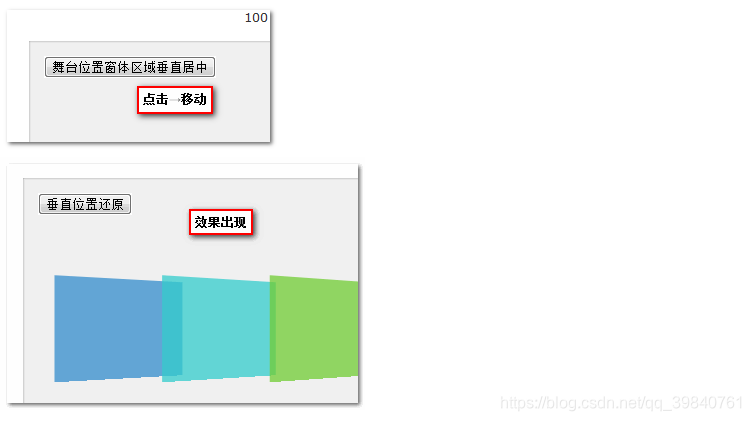

在Chrome浏览器下，要想看到完整的3D效果，还需要3D变换元素正好在窗体的垂直居中位置，因此，在Chrome浏览器下，生成了两个位置居中的按钮，帮助您看到想要的效果：

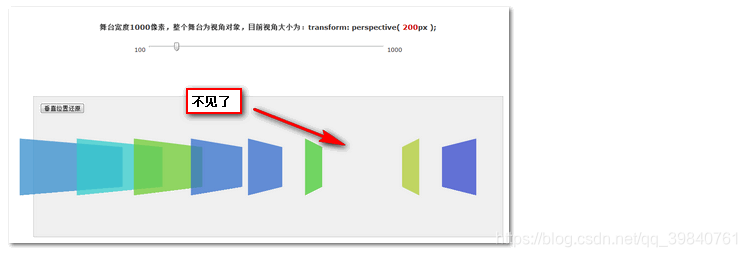

当我们改变第一个range控件值为200的时候，您会发现右侧第三个元素看不见了：

这不难理解，前面一排门，每个门都是1米，你距离门2米，显示，当所有门都开了45°角的时候，此时，距离中间门右侧的第二个门正好与你的视线平行，这个门的门面显然就什么也看不到。这就是为什么上面右侧第三个门一片空白的元素——特定的视角以及距离形成的视觉盲区。

七、

理解perspective-origin

perspective-origin这个属性超级好理解，表示你那双色迷迷的眼睛看的位置。默认就是所看舞台或元素的中心。有时候，我们对中心的位置是不感兴趣的，希望视线放在其他一些地方。比方说：

一图胜千言，屌丝男们这个应该都懂的。

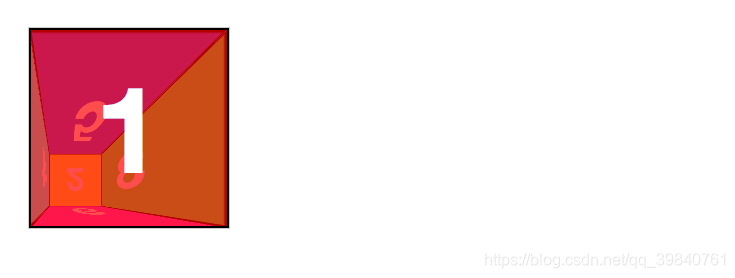

下面为立方体的实际应用透视效果图：

perspective-origin: 25% 75%;

八、

transform-style: preserve-3d

transform-style属性也是3D效果中经常使用的，其两个参数，flat|preserve-3d. 前者flat为默认值，表示平面的；后者preserve-3d表示3D透视。

preserve-3d符合我们真实世界的思维认识。比方说，你让妹子右转了45度，此时妹子脑袋左转45度想你吐舌卖萌，妹子的脸蛋应该和你是面对面平行的。

应用transform-style: preserve-3d声明的元素确实是这样表现的，但是，如果使用默认的flat值，其效果表现——恕我想象力有限——想不通：妹子的脸还是左转45度的，同时脑袋似乎移到了身体以外的地方！

因此，基本上，我们想要根据现实经验实现一些3D效果的时候，transform-style: preserve-3d是少不了的。一般而言，该声明应用在3D变换的兄弟元素们的父元素上，也就是舞台元素。

九、

backface-visibility

在显示世界中，我们无法穿过软妹A看到其身后的软妹B或C或D；但是，在CSS3的3D世界中，默认情况下，我们是可以看到背后的元素（也不知可不可以透视妹子的衣服~）！

因此，为了切合实际，我们常常会这样设置，使后面元素不可见：

backface-visibility:hidden;

十、

实际应用-图片的旋转木马效果

您可以狠狠地点击这里：

图片的旋转木马效果demo

建议在足够新版本的FireFox浏览器或Safari浏览器下观看，Chrome可能需要居中定位查看，下图为效果缩略图：

原理：

那些看上去很酷酷的CSS3 3D效果其实就颠来倒去那几个属性（本文提到的这几个），折腾来折腾去，这里这个效果显然也是如此。

首先HTML结构，如下：

舞台
    容器
        ...

对于舞台，很简单，加个视距，比方说800像素：

 perspective: 800px;

对于容器，很简单，加个3D视图声明，如下：

transform-style: preserve-3d;

然后就是图片们了。为了不至于产生类似DNA的螺旋状效果，我们让所有图片

position:absolute

，公用同一个中心点。

显然，图片旋转木马是类似钢管舞旋转的运动，因此，我们关心的是

rotateY

的大小。

因为要正好绕成一个圈，因此，图片rotateY值正好0~360等分，于是，如果有9张图片，则每个图片的旋转角度累加40(360 / 9 = 40)度即可。因此有：

img:nth-child(1) { transform: rotateY(   0deg ); }
img:nth-child(2) { transform: rotateY(  40deg ); }
img:nth-child(3) { transform: rotateY(  80deg ); }
img:nth-child(4) { transform: rotateY( 120deg ); }
img:nth-child(5) { transform: rotateY( 160deg ); }
img:nth-child(6) { transform: rotateY( 200deg ); }
img:nth-child(7) { transform: rotateY( 240deg ); }
img:nth-child(8) { transform: rotateY( 280deg ); }
img:nth-child(9) { transform: rotateY( 320deg ); }

这样就好了吗？

No, No, No!!!

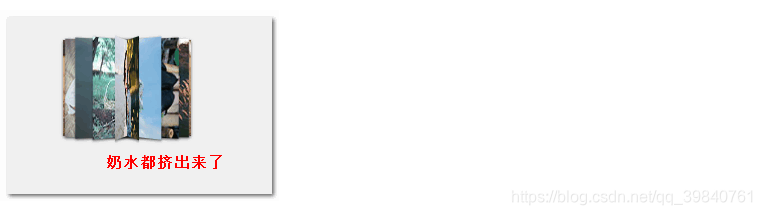

想想看那，虽然9个绝色美女每个人的方位不一样，但都站在同一个点上，早就挤作一团，A罩都挤成C了，显然是不行的（见下图只设置rotateY）！我们需要拉开空间~~

如何拉开空间，很简单。

想想看那：9个美女，分别面朝东南西北共9个不同方位，她们只要每个人向前走个4

_{5步，美女们之间的空间不久拉开了，呈现圆形了！想象一下夜空中，礼花绽开的场景}

~

这里的向前走4~5步，聪明的人应该已经知道了，就是本文提到的translateZ, 当translateZ为正值的时候，元素会向其面对的方向走去；如果元素无旋转，就会朝显示器走来！！

现在只剩下一个问题了，美女们要向前走多远呢？？

这个距离是有计算公式滴！

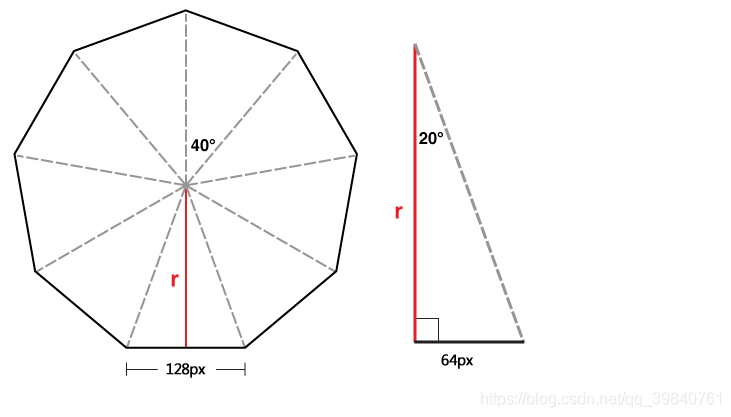

拿本demo距离，每张美女图片的宽度是128像素，因此，有如下理想方位效果图：

上图中红色标注的r就是的demo页面中图片要

translateZ

的理想值（该值可以让所有图片无缝围成一个圆）！

r的计算很简单，有初中数学水平的人应该都会：

r = 64 / Math.tan(20 / 180 * Math.PI) ≈ 175.8

demo页面为了好看，图片之间留了点间距，使用的

translateZ

的值为175.8 + 20 = 195.8.

最后的最后，要让木马旋转起来，只要让容器每次旋转40度就可以了。

节省篇幅，具体的JavaScript操作代码就不展示了，您有兴趣可以查看demo页面源代码。

理解了旋转木马3D效果实现原理，基本上，其他些3D效果可以轻松驾驭了，因此，本效果还是值得你花功夫看看滴~~

补充于2018-07-10

新增3D动画案例，实现2个3D开门效果，有完成源代码，有兴趣可以点击这里：“

CSS3实现3D开门动画效果

”。

十一、好吧，结语

理论上，现实世界，及3次元世界中的各种有规律的运动效果都可以使用CSS3 transform 3D方法实现。文章最后的旋转木马效果可以说是各类千奇百怪效果中的沧海一粟~~其他各类有的没有的效果就靠你的大脑就构想了。至于实现嘛，理解了，也就都是小菜。但是，要是不理解，纯粹从网上copy些效果代码，那永远就是copy的命咯！

文章篇幅已经很长了，我的指头也敲出老茧来了，就不再啰嗦什么了。希望本文的嗑叨、卖弄、折腾能够让您学习CSS3 3D transform变换的相关东西更加轻松点！

行文仓促，文中有错误在所难免，欢迎诸位指正。
