容错机制

检查点

检查点的保存

定期存盘，将状态保存到检查点。

保存的时间点：

source数据源处记录一个offset，当所有子任务都处理完同一个offset处的数据的时候触发checkpoint保存。每个子任务之间保存快照的具体时间可能不太一样。

从检查点恢复状态

如果发生故障，Flink应用会重启，从最近的一次检查点恢复状态。

遇到故障：



重启应用：

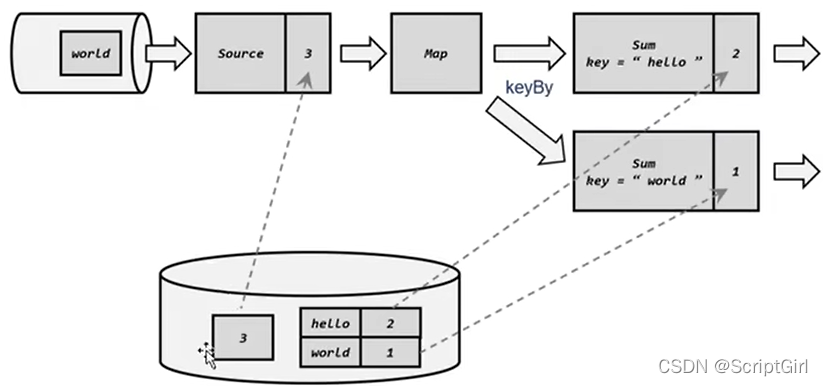

读取检查点，重置状态：



重放数据：整个系统的状态完全回退到了检查点保存完成的那一时刻。



继续处理数据：

检查点算法

1.检查点分界线 Checkpoint Barrier

类似于watermark，在数据流中插入一个特殊标记，遇到这个标记，就知道要做一次检查点保存了。



2.分布式快照算法

在流中插入分界线，可以明确指示触发检查点保存的时间，与watermark相似，是截止时间。

一个上游任务向多个并行下游任务发送出去的时候，需要广播出去；

多个上游任务向同一个下游任务传递时，需要在下游任务重执行“分界线对齐”操作，就是需要等到所有并行分区的 barrier 都到齐，才可以开始状态的保存。

以word count为例：



（1）JobManager定期向每个TaskManager发出检查点保存指令：



（2）状态快照保存成功，向下游传递：



（3）分界线对齐：



向下游多个并行子任务广播分界线，执行分界线对齐：

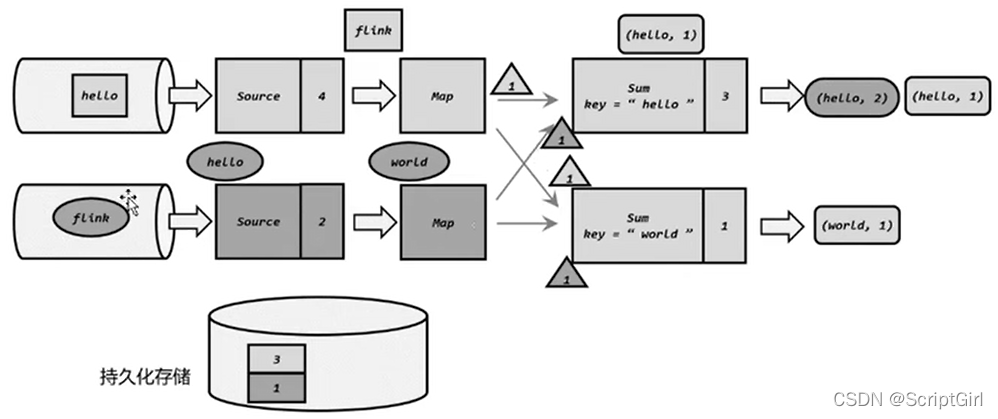

（4）分界线对齐后，保存状态到持久化存储：



（5）先处理缓存数据，然后正常继续处理：

如果某个算子收到了检查点分界线Barrier ，后面又来数据，先缓存起来，等到检查点保存成功后，这些缓存的数据就可以拿出来一个一个处理，处理的结果可以叠加在状态上。

（6）不对齐的检查点保存方式

由于分界线对齐要求先到达的分区做缓存等待，一定程度上影响处理速度，当出现背压时，下游任务会堆积大量的缓冲数据，检查点可能要很久才能保存完毕。

为了应对这种场景，Flink1.11之后提供了不对齐的检查点保存方式，可以将未处理的缓冲数据也保存进检查点。

这样，当遇到一个分区barrier的时候就不需要等待对齐，而是可以直接启动状态的保存了。

检查点配置

两个检查点之间的时间间隔，如果对性能要求高，那得时间间隔长一些，多用来处理数据；如果对实时性要求高，那就时间间隔短一些。

env.getCheckpointConfig().setCheckpointStorage(new FileSystemCheckpointStorage(""));

CheckpointConfig cf = env.getCheckpointConfig();

cf.setCheckpointTimeout(60000L);//超过多少毫秒，就被直接丢弃

cf.setCheckpointingMode(CheckpointingMode.EXACTLY_ONCE); // 精准一次(EXACTLY_ONCE)还是至少一次（AT_LEAST_ONCE）

cf.enableCheckpointing(1000L);//1s 每隔1s，JobManager就向TaskManager发出一条指令，保存检查点

cf.setMinPauseBetweenCheckpoints(500L); // 500毫秒，检查点的保存需要一些时间，如果用时700毫秒才保存好这个检查点，那一定要等满500ms，才能再次发送检查点保存指令，两次检查点保存的收尾之间不能小于500毫秒

cf.setMaxConcurrentCheckpoints(1); // 最大并发的检查点数量，同时能有几个检查点一起在保存;如果已经配置setMinPauseBetweenCheckpoints，那最大并发保存的检查点数量肯定是1

cf.enableUnalignedCheckpoints();//可以不做分界线对齐，来一个保存一个；要求当前的检查点必须是EXACTLY_ONCE，且最大并发数是1.

cf.enableExternalizedCheckpoints(CheckpointConfig.ExternalizedCheckpointCleanup.RETAIN_ON_CANCELLATION); // 是否开启检查点的外部持久化？ 当在web ui上点击取消作业的时候，保留检查点还是删除检查点

cf.setTolerableCheckpointFailureNumber(0);//允许失败多少次，如果是0，说明一次都不允许失败。

保存点savepoint

检查点是自动存盘便于故障恢复，保存点是用户有计划的手动存盘。

• 版本管理和归档存储
• 更新Flink版本：创建一个保存点，停掉Flink应用，升级Flink，从保存点重启；
• 更新应用程序：直接更新应用程序，便于修改bug；
• 调整并行度：应用运行时发现资源不足或者资源过剩，可以从保存点重启，将应用程序的并行度调大或调小；
• 暂停应用程序：先把应用暂停，等资源够用了再启动；

1. 创建保存点：命令行、代码里
2. 从保存点重启应用

状态一致性

精准一次(EXACTLY_ONCE)还是至少一次（AT_LEAST_ONCE）

cf.setCheckpointingMode(CheckpointingMode.EXACTLY_ONCE);

状态一致性的概念和级别

状态一致性，就是计算结果要保证正确。

每个数据，不应该丢掉也不该重复，不多不少。

遇到故障可以恢复状态，恢复后重新计算，计算结果也是完全正确的。

级别：

最多一次 AT-MOST-ONCE：发生故障时什么都不做，丢就丢了，绝不重复。

至少一次 AT-LEAST-ONCE：事件多次出现不影响最终统计结果。

精确一次 EXACTLY-ONCE：恰好一次是最严格的要求也最难实现。不能丢，不能多。

应用状态的一致性检查点：是Flink故障恢复机制的核心。

端到端的状态一致性

端到端精准一次

数据源得可以重放数据，中间的Flink流处理器，写入Sink出口通道。三个部分都不能有问题。

• 内部保证：开启checkpoint
• source端：可重设数据的读取位置
• sink端：从故障恢复时，数据不会重复写入外部系统：幂等写入、事务写入

输入端保证

可重设数据的读取位置。

输出端保证

幂等写入：一个操作，重复执行多次，只会导致一次结果修改：如同一个key，value写入hash表，重复吸入得到的结果总是一样；对外部系统要求过高。

事务写入：一系列严密的操作，所有操作都必须成功完成，斗则在每个操作的所有更改都会被撤销。事务具有原子性，要么全成功，要么全失败。

构建的事务对应着checkpoint，等到checkpoint真正完成的时候，才把所有对应的结果写入sink任务。

实现方式：预写日志，两阶段提交。


预写日志：

• 把结果数据先当成状态保存，然后在收到checkpoint完成的通知后，一次性写入sink系统；
• 对sink系统没有要求，一批搞定；
• DataStream API提供了一个模板类：GenericWriteAheadSink，来实现这种事务性sink。

只有这批数据真正写入到sink系统后，再向JobManager确认，这时才能认为检查点checkpoint是成功的。如果这批数据没写出去，那这个检查点就认为保存失败，就会重做这批数据。

但是特殊场景：二次确认的时候，还是有可能出故障：

在这批数据真正写入到sink系统后，向JobManager二次确认的时候，发生了故障，认为这个事务没有成功，全部回滚重做，但是这批数据其实已经发送到sink一次了，这就是数据的重复。

这时最少一次。

两阶段提交：


预提交、真正提交。

• 对于每个checkpoint，sink任务会启动一个事务，并将接下来所有接收到的数据添加到事务里；
• 然后将这些数据写入外部sink系统，但不提交他们，这时只是预提交；
• 当他收到checkpoint完成的通知时，他才正式提交事务，实现结果的真正写入；
• 这种方式真正实现了精准一次性，它需要一个提供事务支持的外部sink系统。
• Flink体用管理TwoPhaseCommitSinkFunction接口。

2PC对外部sink系统的要求：

• 必须提供事务支持，或sink任务必须能够模拟外部系统上的事务
• 在checkpoint的时间间隔里，必须能够开启一个事务并接收数据写入
• 在收到checkpoint完成的通知之前，事务必须是“等待提交”的状态。在故障恢复的情况下，这可能需要一些时间。如果这个时候sink系统关闭事务了，那么未提交的数据就会丢失，需要配置。
• sink任务必须能够在进程失败后恢复事务。
• 提交事务必须是幂等操作。

Flink和Kafka连接时的精准一次性保证

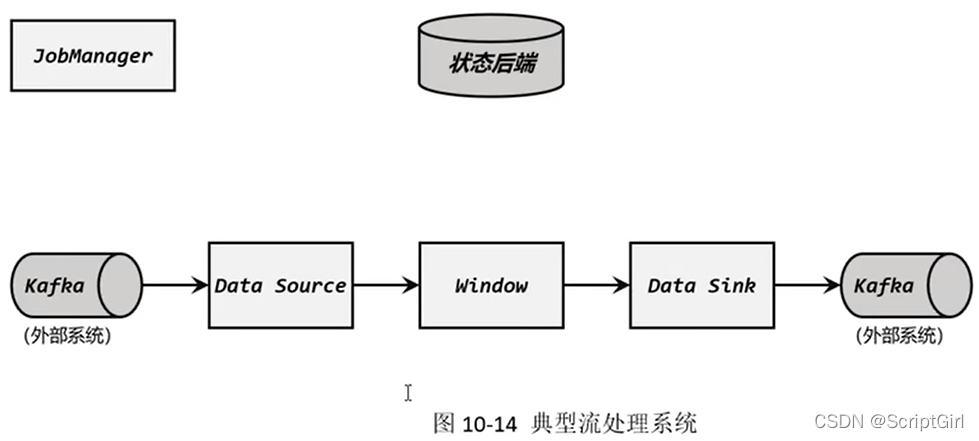

整体：

（1）Flink内部：开启检查点

（2）输入端：重新提交偏移量可以重新读取数据，把当前的偏移量保存到检查点里。

（3）输出端：FlinkKafkaProducer可以实现两阶段提交的TwoPhaseCommitSinkFunction接口。

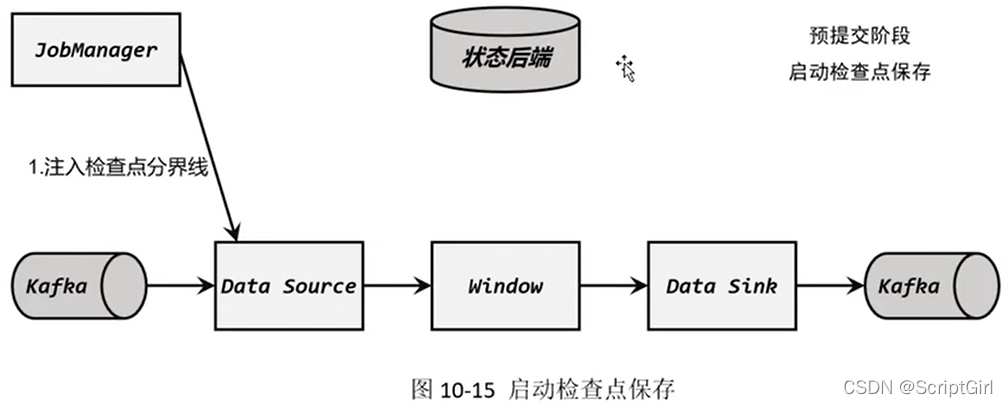

（1）启动检查点保存

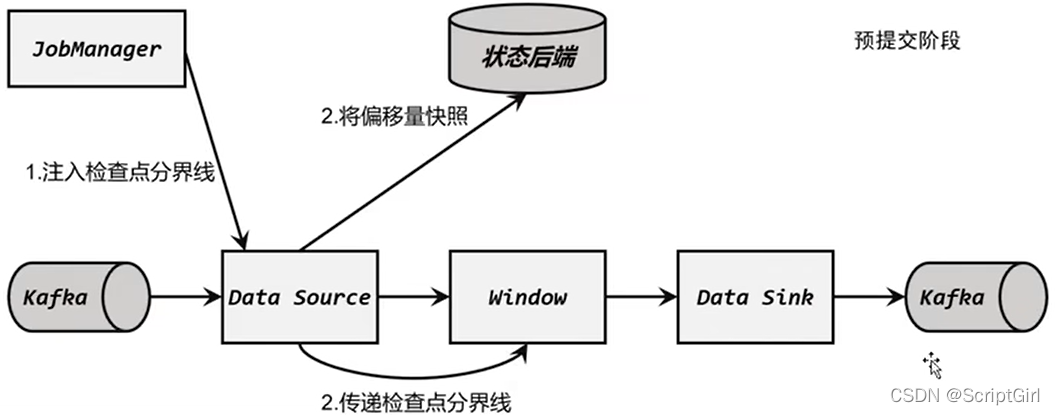

（2）算子任务对状态做快照：

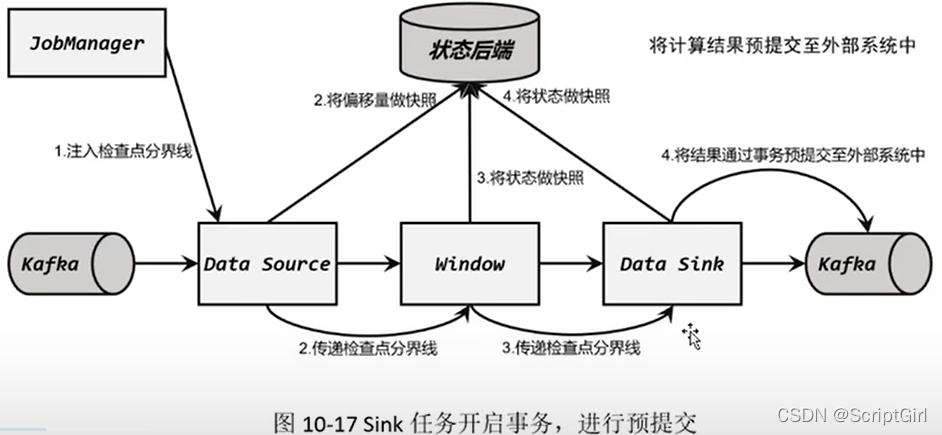

（3）Sink任务开启事务，进行预提交：



sink收到检查点命令后，先保存当前状态，然后向JobManager进行检查点保存确认，然后开辟新的事务2处理后面的事件。然后等到得到JobManager确认所有的检查点都保存好了之后，才将事务1提交到外部系统。

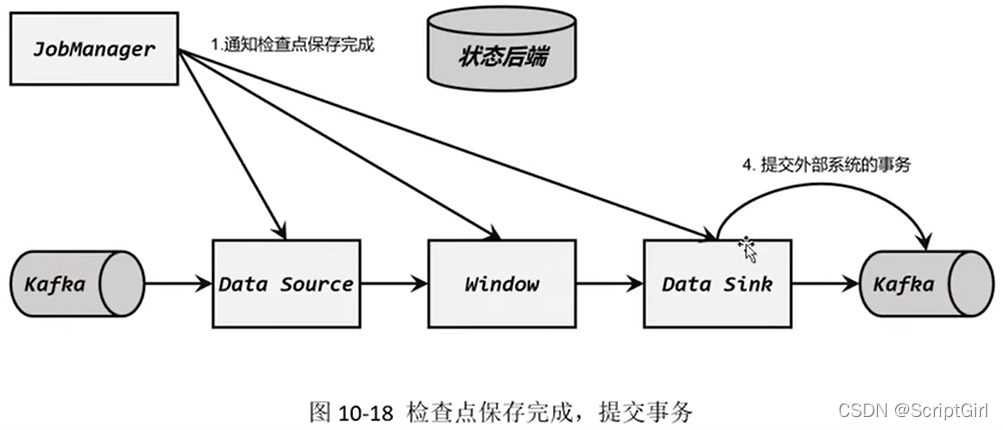

（4）检查点保存完成，提交事务：



之前的数据虽然已经提交到Kafka，但会被标记为预提交的数据，预提交的数据是不能被消费的。

收到JobManager确认后，Kafka才会把预提交数据标记为已经提交的数据，外部可以消费。

如果发生故障，预提交的数据也会回滚。这些数据也会重新处理。

需要的配置：

Flink中传入EXACTILY-ONCE；

Kafka的隔离级别修改为read_committed；

事务超时配置，Flink的Kafka连接器中配置的超时时间药小于Kafka集群配置的事务最大超时事件。
