一、简介

Spring Cloud Gateway 是 Spring 官方基于 Spring 5.x，Spring Boot 2.0 和 Project Reactor 等技术开发的网关，旨在为微服务架构提供一种简单而有效的统一的 API 路由管理方式，目标是替代 Netflix Zuul，底层是

Netty网络编程框架-ServerSocket

，其不仅提供统一的路由方式，并且基于

Filter 链

的方式提供了网关基本的功能，可用于

服务安全，统一服务入口管理，负载均衡，限流，鉴权

二、快速入门

需求：通过网关作为服务访问入口，对系统中的服务进行访问,例如通过网关服务去访问sca-provider服务.

第一步：创建sca-gateway模块（创建springboot项目，这里不详细介绍啦），然后pom文件加网关依赖

        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-gateway</artifactId>
        </dependency>

第二步：yml文件中添加相关配置

server:
  port: 9000
spring:
  application:
    name: msa-gateway
  cloud:
    gateway:
      routes: #配置网关路由规则
        - id: route01  #路由id,自己指定一个唯一值即可
          uri: http://localhost:8082 # 网关帮我们转发的url,即访问provider 只能一个实例，不能负载均衡
          predicates: #匹配请求规则 断言（谓词）
            - Path=/nacos/provider/echo/**  #请求路径定义,此路径对应uri中的资源
          filters: #网关过滤器，对谓词中的内容进行判断分析及处理
            - StripPrefix=1 #转发之前去掉path中的第一层路径，例如nacos

# 开发阶段打开gateway日志
logging:
  level:
    org.springframework.cloud.gateway: debug

其中：路由(routes) 是 gateway 中最基本的组件之一，表示一个具体的路由信息载体。主要定义了下面的几个信息:

• id，路由标识符，区别于其他 Route
• uri，路由指向的目的地 uri，即客户端请求最终被转发到的微服务
• predicate，断言(谓词)的作用是进行条件判断，只有断言都返回真，才会执行路由。
• filter，过滤器用于修改请求和响应信息

第三步：依次启动sca-provider,sca-gateway服务,然后打开浏览器,进行访问测试,

三、负载均衡实现

网关才是服务访问的入口，所有服务都会在网关层面进行

底层映射

，所以在访问服务时，要基于服务serivce id（服务名）去查找对应的服务，让请求从网关层进行均衡转发，以平衡服务实例的处理能力。

第一步、项目添加nacos依赖

        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
        </dependency>

第二步、将入门配置的uri: http://localhost:8082 改为通过lb协议和服务名**,lb指的是从nacos中按照名称获取微服务,并遵循负载均衡策略**

server:
  port: 9000
spring:
  application:
    name: msa-gateway
  cloud:
    gateway:
      routes: #配置网关路由规则
        - id: route01  #路由id,自己指定一个唯一值即可
          #uri: http://localhost:8082 # 网关帮我们转发的url,即访问provider 只能一个实例，不能负载均衡
          uri: lb://msa-provider
          predicates: #匹配请求规则 断言（谓词）
            - Path=/nacos/provider/echo/**  #请求路径定义,此路径对应uri中的资源
          filters: #网关过滤器，对谓词中的内容进行判断分析及处理
            - StripPrefix=1 #转发之前去掉path中的第一层路径，例如nacos

启动服务，进行访问测试，并反复刷新分析

四、Predicate(断言)增强分析

说明：

Predicate(断言)又称谓词，用于条件判断，只有断言结果都为真，才会真正的执行路由。断言其本质就是定义路由转发的条件。

SpringCloud Gateway包括一些内置的断言工厂，所有这些断言都与http请求的不同属性相匹配

基于Datetime类型的断言工厂

此类型的断言根据时间做判断，主要有三个：

1） AfterRoutePredicateFactory：判断请求日期是否晚于指定日期

2） BeforeRoutePredicateFactory：判断请求日期是否早于指定日期

3） BetweenRoutePredicateFactory：判断请求日期是否在指定时间段内

基于header的断言工厂HeaderRoutePredicateFactory

判断请求Header是否具有给定名称且值与正则表达式匹配。例如：-Header=X-Request-Id, \d+

基于Method请求方法的断言工厂

MethodRoutePredicateFactory接收一个参数，判断请求类型是否跟指定的类型匹配。例如：-Method=GET

基于Query请求参数的断言工厂，QueryRoutePredicateFactory

接收两个参数，请求param和正则表达式， 判断请求参数是否具 有给定名称且值与正则表达式匹配。例如：-Query=pageSize,\d+

spring:
  application:
    name: sca-gateway
  cloud:
    nacos:
      discovery:
        server-addr: localhost:8848
    gateway:
      discovery:
        locator:
          enabled: true #开启通过服务名查找服务实例的特性
      routes: #配置网关路由规则
        - id: route01 #路由id,自己指定一个唯一值即可
          #uri: http://localhost:8082 # 网关帮我们转发的url,即访问provider 只能一个实例，不能负载均衡
          uri: lb://sca-provider
          predicates: #匹配请求规则 断言（谓词）
            - Path=/nacos/provider/echo/**  #请求路径定义,此路径对应uri中的资源
            #- After=2021-08-01T23:59:59.789+08:00[Asia/Shanghai] #在2020-08-01时间后才可以访问
            #- Before=2021-08-25T23:59:59.789+08:00[Asia/Shanghai] #在2020-08-01时间后之前才可以访问
            #- Between=2020-08-03T23:59:59.789+08:00[Asia/Shanghai],2023-08-05T23:59:59.789+08:00[Asia/Shanghai]
            #- Header=X-Request-Id, \d+  #请求头 \d+ 正则表达式，这里表示任意数字
            - Method=GET #请求方式
            #- Query=pageSize,\d+ #请求参数
          filters: #网关过滤器，对谓词中的内容进行判断分析及处理
            - StripPrefix=1 #转发之前去掉path中的第一层路径，例如nacos
            #- AddRequestHeader=X-Request-Foo,Bar #往转发地址的请求头加入数据 X-Request-Foo请求头的名称，Bar请求头的值

说明：当条件不满足时，则无法进行路由转发，会出现404异常。

五、过滤器增强

过滤器(Filter)就是在请求传递过程中，对请求和响应做一个处理。Gateway 的Filter从作用范围可分为以下两种：

GatewayFilter：应用到单个路由或者一个分组的路由上。

GlobalFilter：应用到所有的路由上。

1 局部过滤器

基于AddRequestHeaderGatewayFilterFactory，为原始请求添加Header

例如，为原始请求添加名为 X-Request-Foo ，值为 Bar 的请求头：

spring:
  cloud:
    gateway:
      routes:
        - id: add_request_header_route
          uri: https://example.org
          filters:
            - AddRequestHeader=X-Request-Foo, Bar

基于AddRequestParameterGatewayFilterFactory，为原始请求添加请求参数及值，

例如，为原始请求添加名为foo，值为bar的参数，即：foo=bar

spring:
  cloud:
    gateway:
      routes:
        - id: add_request_parameter_route
          uri: https://example.org
          filters:
            - AddRequestParameter=foo, bar

2 全局过滤器

在系统初始化时加载，并作用在每个路由上。通过全局过滤器可以实现对权限的统一校验，安全性验证等功能。一般内置的全局过滤器已经可以完成大部分的功能，但是对于企业开发的一些业务功能处理，还是需要我们 自己编写过滤器来实现的

/**
 * 定义一个全局过滤器，模拟统一认证，Spring Cloud Gateway规范中，要求所有全局过滤器必须实现GlobalFilter接口
 */
@Component
public class AuthGlobalFilter implements GlobalFilter, Ordered {

    /**
     * 对请求进行过滤
     *
     * @param exchange （网管层面的交换器，通过此对象获取请求和响应对象）
     * @param chain    过滤器链（这个过滤器链中包含0个或多个过滤器）
     * @return Mono是Spring WebFlux技术中的0个或1个响应序列
     * http://localhost:9000/nacos/provider/echo/9000?username=admin
     */
    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        //获取请求和响应对象
        ServerHttpRequest request = exchange.getRequest();
        ServerHttpResponse response = exchange.getResponse();
        //获取请求参数数据，并进行数据响应
        String username = request.getQueryParams().getFirst("username");
        if (!"admin".equals(username)) {
            System.out.println("认证失败");
            response.setStatusCode(HttpStatus.UNAUTHORIZED);
            //终止请求继续传递
            return response.setComplete();
        }
        //请求链继续传递（假如用户名为admin则继续执行后续操作）
        return chain.filter(exchange);
    }

    @Override
    public int getOrder() {
        return Integer.MIN_VALUE;//数字越小，优先级约高
    }
}

六、限流实现

网关是所有请求的公共入口，所以可以在网关进行限流，而且限流的方式也很多，这里采用Sentinel组件来实现网关的限流。Sentinel支持对SpringCloud Gateway、Zuul等主流网关进行限流

1 限流快速入门

添加sentinel限流的相关依赖

        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
        </dependency>

        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-alibaba-sentinel-gateway</artifactId>
        </dependency>

yml文件添加sentinel相关配置

spring:
  application:
    name: msa-gateway
  cloud:
    sentinel:
      transport:
        port: 8719 #客户端监控API的端口
        dashboard: localhost:8180 #Sentinel 控制台地址
      eager: true #取消Sentinel控制台懒加载,即项目启动即连接

最后所有yml文件的内容如下

server:
  port: 9000
spring:
  application:
    name: msa-gateway
  cloud:
    gateway:
      routes: #配置网关路由规则
        - id: route01  #路由id,自己指定一个唯一值即可
          #uri: http://localhost:8082 # 网关帮我们转发的url,即访问provider 只能一个实例，不能负载均衡
          uri: lb://msa-provider
          predicates: #匹配请求规则 断言（谓词）
            - Path=/nacos/provider/echo/**  #请求路径定义,此路径对应uri中的资源
          filters: #网关过滤器，对谓词中的内容进行判断分析及处理
            - StripPrefix=1 #转发之前去掉path中的第一层路径，例如nacos
    sentinel:
      transport:
        port: 8719 #客户端监控API的端口
        dashboard: localhost:8180 #Sentinel 控制台地址
      eager: true #取消Sentinel控制台懒加载,即项目启动即连接

# 开发阶段打开gateway日志
logging:
  level:
    org.springframework.cloud.gateway: debug

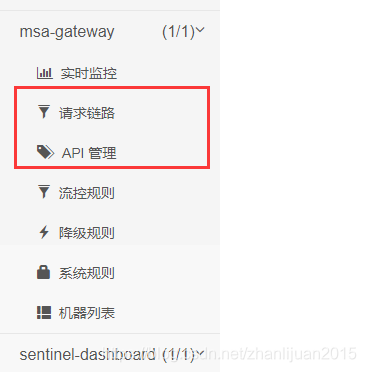

启动网关项目，添加sentinel的jvm参数，通过此菜单可以让网关服务在sentinel控制台显示不一样的菜单

-Dcsp.sentinel.app.type=1

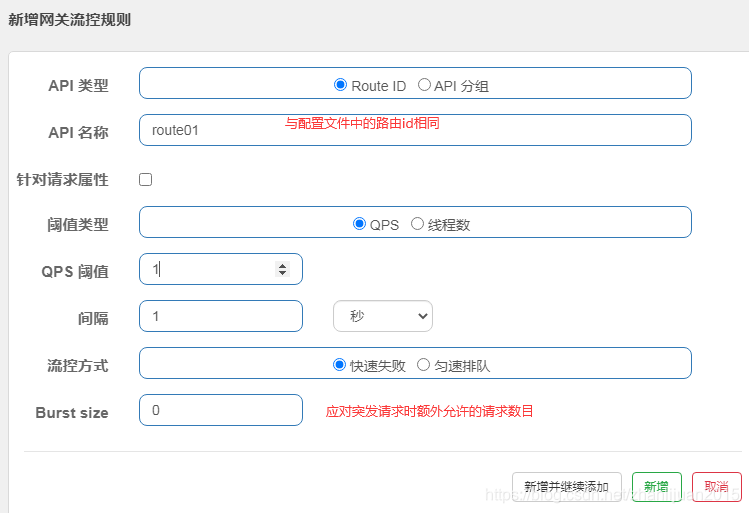

在sentinel面板中设置限流策略



测试限流策略是否生效

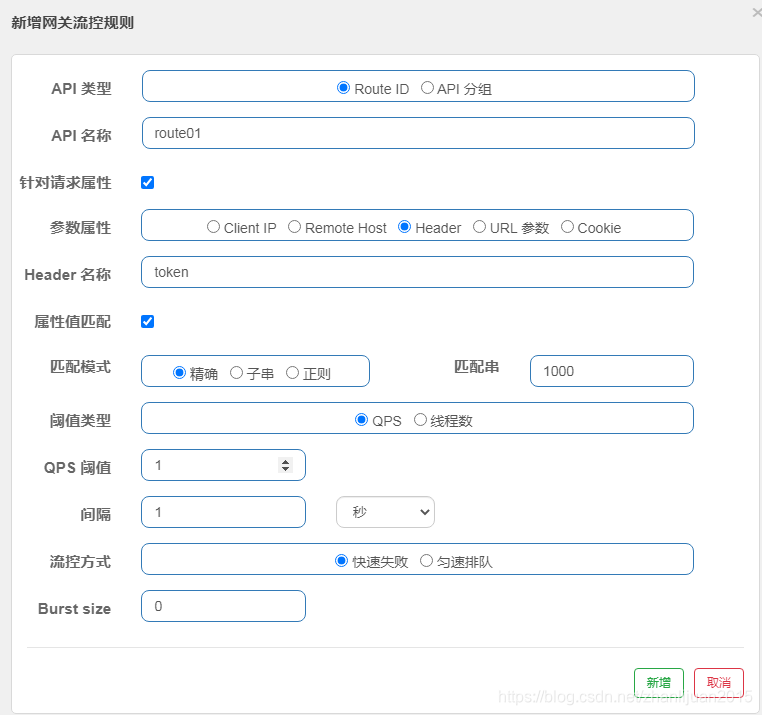

2 基于请求属性限流

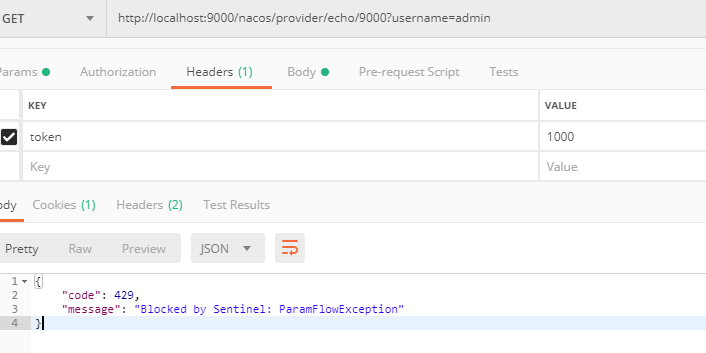

Postman测试效果如下

3 自定义API维度限流

自定义API分组，是一种更细粒度的限流规则定义，它允许我们利用sentinel提供的API，将请求路径进行分组，然后在组上设置限流规则

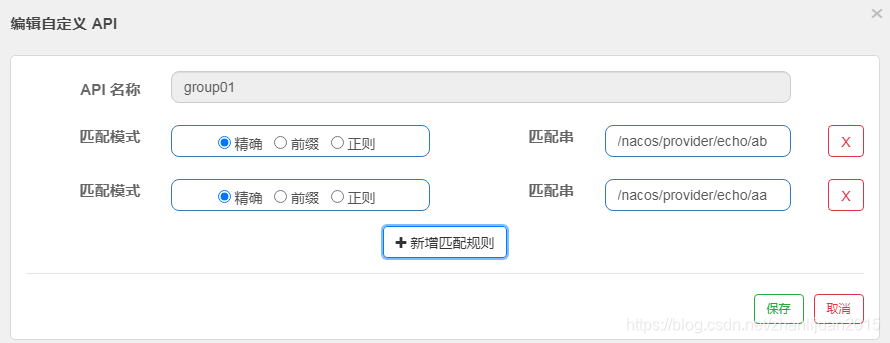

第一步：新建API分组

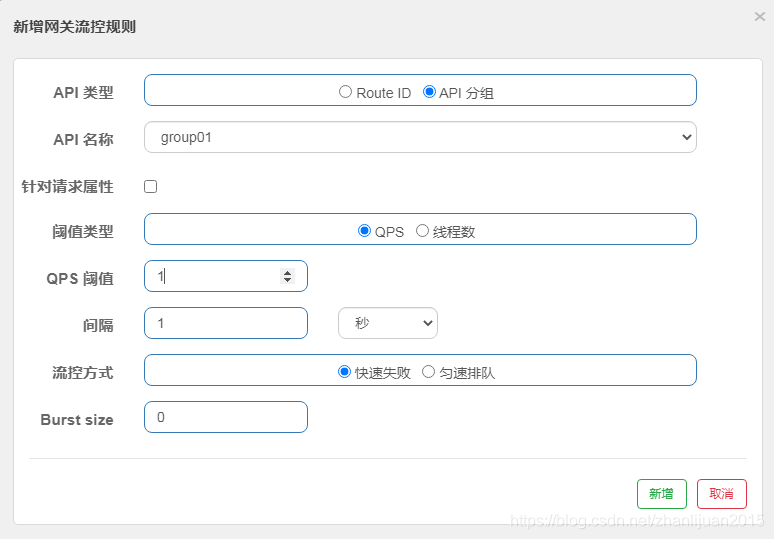

第二步：新建分组流控规则



访问测试
