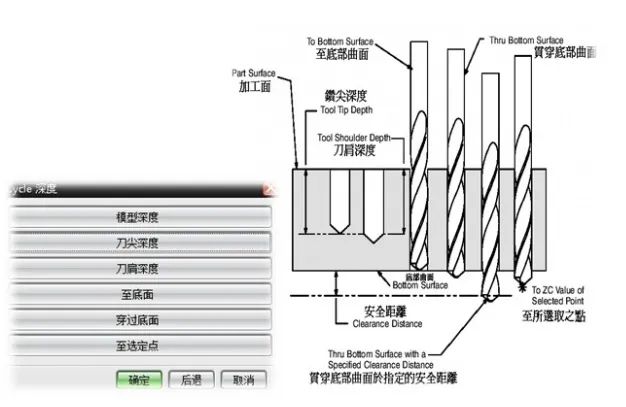

固定循环功能指令的介绍固定循环指令主要用于孔加工，包括：钻孔，镗孔，攻螺纹等。使用一个程序段就可以完成一个孔加工的全部动作。孔加工循环由6个动作组成。1. G17平面快速定位，使刀具快速定位到孔加工的位置。2. Z轴快速定位到R点，刀具自起始点移到R面。3. Z轴切削进给，进行孔加工，即完成孔高的进给。4. 孔底部的动作包括：暂停(G04),主轴准停，刀具位移等。5. Z轴退刀，返回到R点。6. Z轴快速回到起始位置。固定循环的平面如下图示
固定循环的编程孔加工循环的通用编程格式：G73-G89 X_Y_Z_R_Q_P_F_K;XY，指定孔在xy平面内的定位。Z，指孔底平面的位置。(孔的深度)R，指R点平面所在的位置。Q，当有间隙进给时，刀具每次的加工深度，精镗或反镗孔循环中的退刀量。P，指定刀具在孔底的暂停时间。F，进给速度。K，指定孔加工循环的次数。取消孔加工循环G80.G80与其他孔加工循环成对使用。
一，高速深孔钻循环G73,与深孔
