如何写一个Floodlight模块

目标

这里完成一个floodligth模块，这个模块可以监听新的MAC地址，并且打印出新的MAC地址以及发现这些MAC地址的交换机的DPID信息.

事前准备

已经装好floodlight，并且把floodlight导入到eclipse中
已经安装了mininet或者是物理ovs交换机

创建一个listener

在eclipse中增加一个类

1. 在eclipse项目中增加一个package，叫做
net.floodlightcontroller.mactracker

2. 在这个package下增加一个类，叫做
MACTracker

(或者以上两步也可直接合为一步来做，即直接创建一个类)

3.MACTracker
需要实现
IOFMessageListener, IFloodlightModule
两个接口。

以上步骤详细具体的做法是：

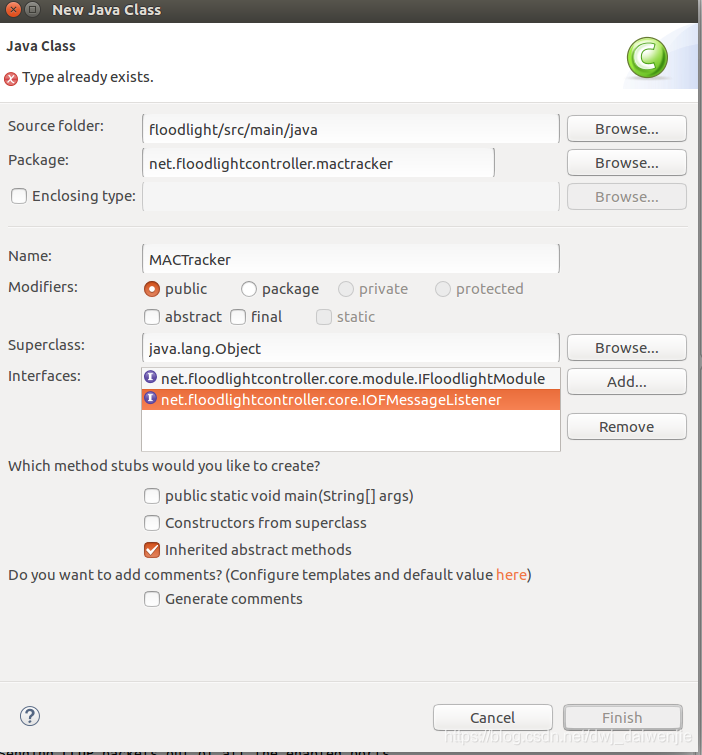

a). 将“floodlight”项目导入Eclipse中，并在包管理器中展开，然后找到“src/main/java”目录。

b). 右键单击“src/main/java”目录，选择“New / Class”（即步骤1,2 合为一步进行）。

c). 在“Package”框中输入“net.floodlightcontroller.mactracker”。（即包名）

d). 在“Name”框中输入“MACTracker”。（即类名）

e). 接下来找到“Interface”那一栏，点击旁边的“Add…”按钮。

f). 添加“IOFMessageListener”和“IFloodlightModule”，如果点开是一片空白的话，直接在“choose interfaces”里面搜索这两个接口的名字即可，再add一下，然后点击“OK”按钮。

h). 注意这里勾选“Inherited abstract methods” 最后点击对话框上的“Finish”按钮。

创建好
MACTracker
类之后，我们在eclipse中会得到如下代码：

package net.floodlightcontroller.mactracker;

import java.util.Collection;
import java.util.Map;

import org.projectfloodlight.openflow.protocol.OFMessage;
import org.projectfloodlight.openflow.protocol.OFType;
import org.projectfloodlight.openflow.types.MacAddress;

import net.floodlightcontroller.core.FloodlightContext;
import net.floodlightcontroller.core.IOFMessageListener;
import net.floodlightcontroller.core.IOFSwitch;
import net.floodlightcontroller.core.module.FloodlightModuleContext;
import net.floodlightcontroller.core.module.FloodlightModuleException;
import net.floodlightcontroller.core.module.IFloodlightModule;
import net.floodlightcontroller.core.module.IFloodlightService;

public class MACTracker implements IOFMessageListener, IFloodlightModule {

    @Override
    public String getName() {
        // TODO Auto-generated method stub
        return null;
    }

    @Override
    public boolean isCallbackOrderingPrereq(OFType type, String name) {
        // TODO Auto-generated method stub
        return false;
    }

    @Override
    public boolean isCallbackOrderingPostreq(OFType type, String name) {
        // TODO Auto-generated method stub
        return false;
    }

    @Override
    public Collection<Class<? extends IFloodlightService>> getModuleServices() {
        // TODO Auto-generated method stub
        return null;
    }

    @Override
    public Map<Class<? extends IFloodlightService>, IFloodlightService> getServiceImpls() {
        // TODO Auto-generated method stub
        return null;
    }

    @Override
    public Collection<Class<? extends IFloodlightService>> getModuleDependencies() {
        // TODO Auto-generated method stub
        return null;
    }

    @Override
    public void init(FloodlightModuleContext context)
            throws FloodlightModuleException {
        // TODO Auto-generated method stub

    }

    @Override
    public void startUp(FloodlightModuleContext context) {
        // TODO Auto-generated method stub

    }

    @Override
    public Command receive(IOFSwitch sw, OFMessage msg, FloodlightContext cntx) {
        // TODO Auto-generated method stub
        return null;
    }

}

设置模块的依赖和初始化函数

在开始前，我们需要引入一些依赖包。使用像eclipse一样的工具可以很方便的添加，如果你没有使用eclipse，只需要将下面的代码添加到

类的前面

。

import net.floodlightcontroller.core.IFloodlightProviderService;
import java.util.ArrayList;
import java.util.concurrent.ConcurrentSkipListSet;
import java.util.Set;
import net.floodlightcontroller.packet.Ethernet;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;

下面往MACTracker这个

类中

增加三个成员变量，如下

protected IFloodlightProviderService floodlightProvider;
protected Set<Long> macAddresses;
protected static Logger logger;

为了监听OpenFlow消息，所以需要一个
FloodlightProvider(IFloodlightProviderService class)
对象.

为了保存当前发现的mac地址，需要一个set对象来保存mac地址。

为了显示日志信息，打印mac地址以及交换机的信息，所以需要要给Logger对象

下面我们在
getModuleDependencies
函数中告诉floodlight，我们需要依赖那些模块。代码如下：

@Override
public Collection<Class<? extends IFloodlightService>> getModuleDependencies() {
    Collection<Class<? extends IFloodlightService>> l = new ArrayList<Class<? extends IFloodlightService>>();
    l.add(IFloodlightProviderService.class);
    return l;
}

下面修改init函数，init函数在startup函数之前被调用。init函数的作用是加载依赖项以及初始化成员变量。如下：

@Override
public void init(FloodlightModuleContext context) throws FloodlightModuleException {
    floodlightProvider = context.getServiceImpl(IFloodlightProviderService.class);
    macAddresses = new ConcurrentSkipListSet<Long>();
    logger = LoggerFactory.getLogger(MACTracker.class);
}

处理Packet-In消息

下面来实现基本监听功能。首先在startUp函数中注册PACKET_IN消息的处理，负责处理的对象就是this，也就是MacTracerk。这边在startUp中，可以保证所有的依赖项都已经加载完毕。

@Override
public void startUp(FloodlightModuleContext context) {
    floodlightProvider.addOFMessageListener(OFType.PACKET_IN, this);
}

对与这个OFMessage监听器，我们也给他起个名字，覆盖父类的getName函数，如下：

@Override
public String getName() {
    return MACTracker.class.getSimpleName();
}

下面来实现具体的处理逻辑


@Override
   public net.floodlightcontroller.core.IListener.Command receive(IOFSwitch sw, OFMessage msg, FloodlightContext cntx) {
        Ethernet eth = IFloodlightProviderService.bcStore.get(cntx, IFloodlightProviderService.CONTEXT_PI_PAYLOAD);

        Long sourceMACHash = eth.getSourceMACAddress().getLong();
        if (!macAddresses.contains(sourceMACHash)) {
            macAddresses.add(sourceMACHash);
            logger.info("MAC Address: {} seen on switch: {}",
                    eth.getSourceMACAddress().toString(),
                    sw.getId().toString());
        }
        return Command.CONTINUE;
    }

处理完成之后，为了让后续的流程可以继续处理OFMessage,我们需要return一个
Command.CONTINUE
;

注册模块

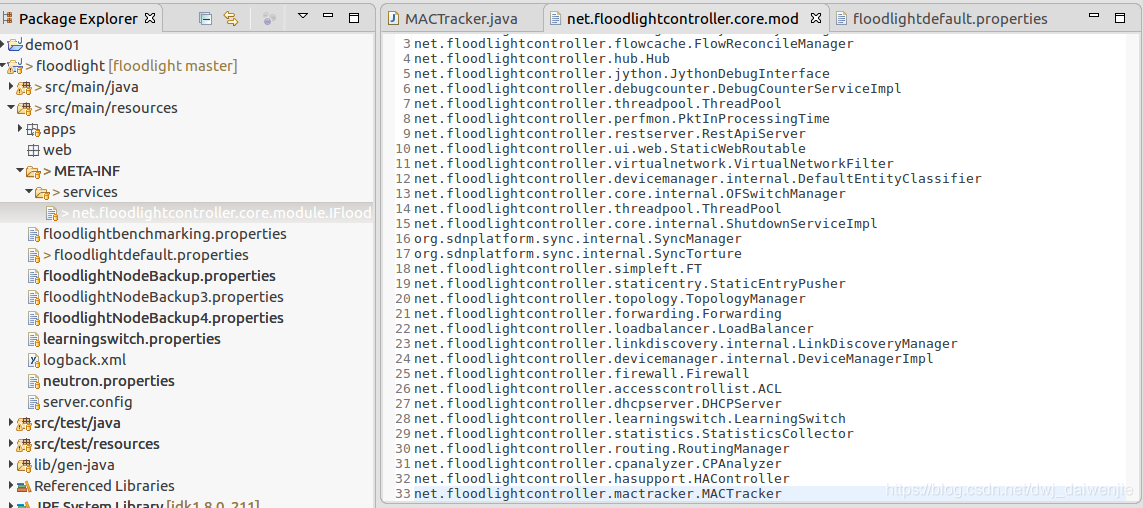

首先告诉floodlight我们的模块存在

修改
src/main/resources/META-INF/services/net.floodlightcontroller.core.module.IFloodlightModule
文件，在结尾增加包名
net.floodlightcontroller.mactracker.MACTracker
。如图

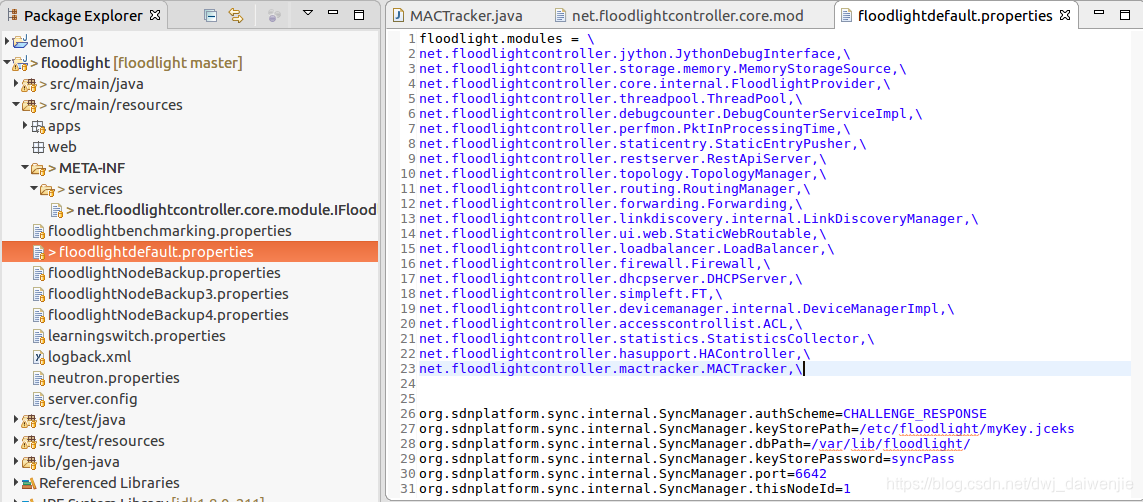

告诉floodlight启动的时候，把我们的模块启动起来。修改
src/main/resources/floodlightdefault.properties
,增加类名
net.floodlightcontroller.mactracker.MACTracker(注意这里一定要保证所以模块都变蓝)
，如图所示：

这样新的模块就已经完成。

检验模块功能（把mininet连接到floodlight上）

1.启动floodlight

2. 建立网络拓扑

打开mininet虚拟机，输入命令

sudo mn --topo single,3 --controller=remote,ip=<你本机的ip地址>,port=6653 --switch ovsk,protocols=OpenFlow13

结果如下图所示：

3 查看floodlight输出结果

在Eclipse的控制台输出信息里，查找MACTracker，可以看到如下信息，可以看到网络中新接入设备的MAC地址和相关交换机
