iTOP-3399

开发板是迅为电子推出的高端开发平台，基于瑞芯微


RK3399


低功耗、高性能的应用处理器芯片，该芯片基于


Big.Little


架构


,


即具有独立的


NEON


协同处理器的双核


Cortex-A72


及四核


Cortex-A53


组合架构，主要应用于计算机、个人互联网移动设备、


VR


、广告机等智能终端设备。


RK3399


内置多个高性能硬件处理引擎，能够支持多种格式的视频解码，如：


4K*2K@60fps


的


H.264/H.265/VP9


，也支持


1080P@30fps


的


H.264/MVC/VP8


以及高质量的


JPEG


编解码和图像的前后处理器。

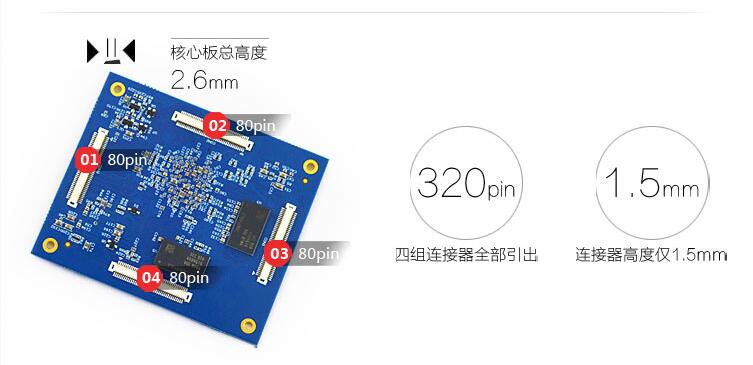

核心板参数

尺寸：

6.5*5.5cm

高度：连同连接器在内

0.26cm

CPU

：


Rockchip RK3399 28


纳米


HKMG


制程 双核


Cortex-A72 1.8/2.0GHz


；四核


Cortex-A53 1.4GHz

内存：

2GB

双通道


DDR3

存储：

16GB EMMC

电源管理：官方推荐

RK808

芯片

工作电压：

3.3V

供电

系统支持：

Android8.1

系统

接口：支持双

USB3.0 Type-C

接口


;


支持


PCIe 2.1 (4 full-duplex lanes );


内置低功耗


MCU;8


路数字麦克风阵列输入

引角扩展：引出脚多达

320

个，满足用户各类扩展需求

多媒体：支持

4K VP9 and 4K 10bits H265/H264

视频解码，高达


60fps;1080P


多格式视频解码


(VC-1, MPEG-1/2/4, VP8)

应用范围：可广泛用于人脸识别设备、无人机、机器人、游戏终端、广告机

/

一体机、金融


POS


类、车载控制业、云端服务、


VOIP


视频会议系统、医疗类、安防


/


监控


/


警务、工控类、


IoT


物联网领域、


VR


等近百行业应用产品。

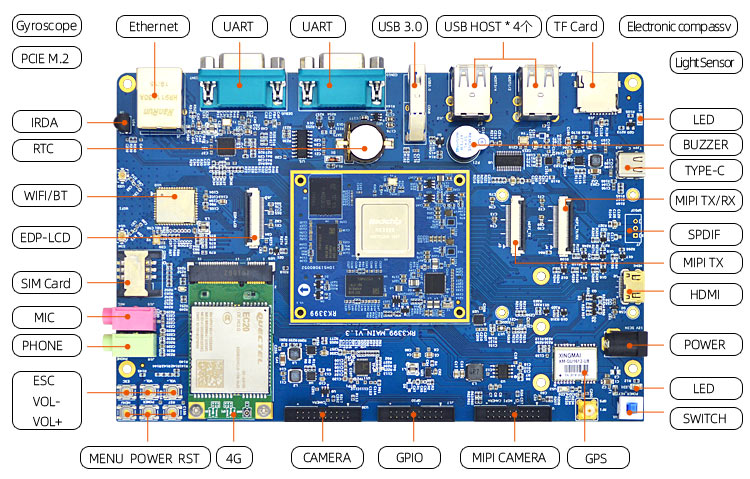

底板参数

尺寸：

19cm*12cm

PCB

板：


4


层

POWER

：电直流电源输入接口，


12V/2A


电源输入

GPS

模块：支持（选配）

SWITCH

：电源开关

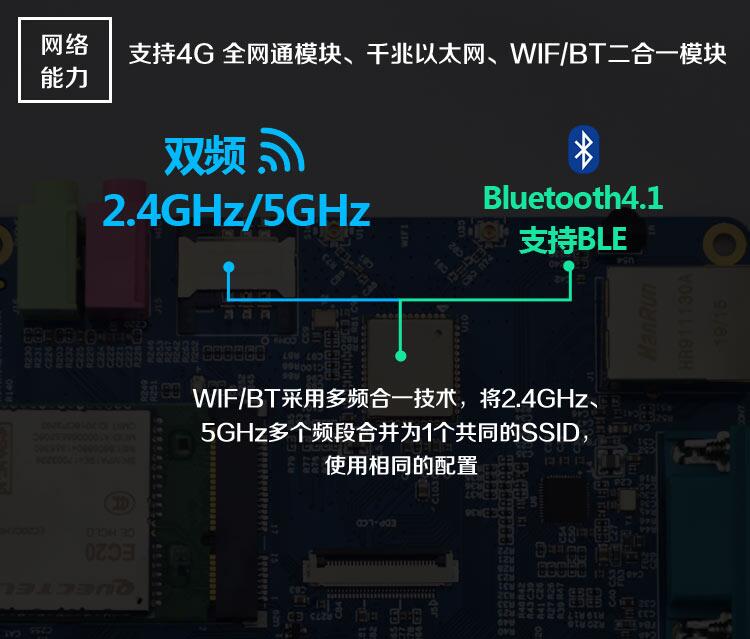

WIFI/BT

：双频


2.4G/5G WIFI


、


Bluetooth4.1


二合一模块

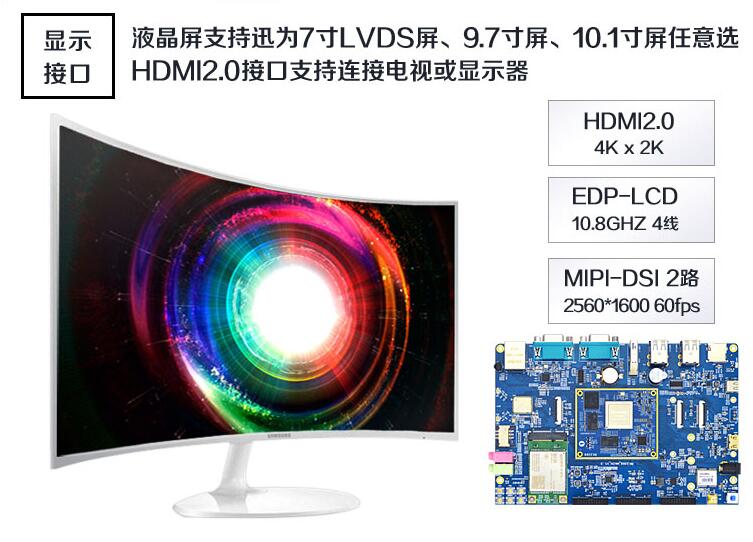

HDMI

接口：


1


路


HDMI2.0


输出接口

EDP-LCD

：


1


路

Type-C

：


1


路


Type-C USB3.0


接口，兼容


OTG


功能

MIPI_TX

：


1


路

TF

卡槽：


1


个

MIPI_TX/RX

：


1


路

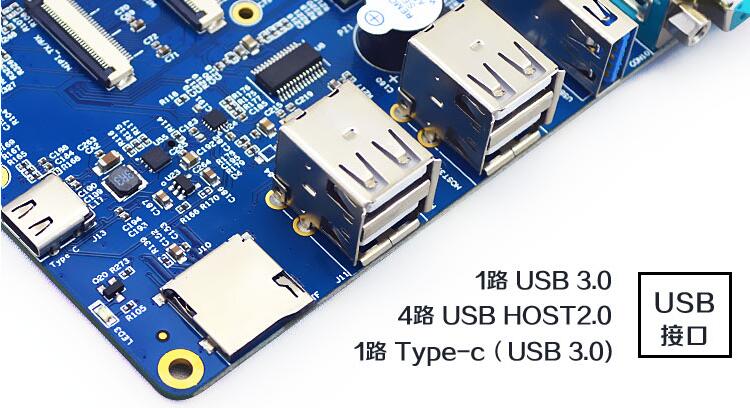

USB HOST

：


4


路


USB2.0


接口；


1


路


USB3.0


接口；

SPDIF

：光纤输出接口

串口：

2

路


RS232


串口

BUZZER

：


1


个蜂鸣器

网口：

1

路千兆以太网（


10/100/1000Mbps


）

RTC

：实时时钟

IRDA

：


1


个

GPIO

接口：


20PIN


，包括


1


路


SPI


和


2


路


I2C

SIM

卡槽：


1


个

LED

：


3


个

PHONE

：支持耳机输出

PCIE

：


PCIE M.2


接口

MIC

：支持


MIC


输入

陀螺仪：支持

按键：

6

个

电子罗盘：支持

4G

模块：全网通


(


选配


)

光线传感器：支持

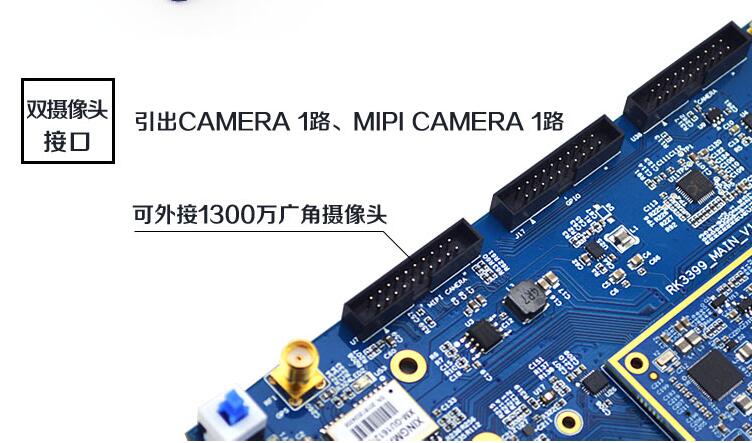

CAMERA

接口：


CAMERA 1


路、


MIPI CAMERA 1


路

GPIO

：


20


路
