例子：//PB7

#define DS1302_DATA_INPUT()     {GPIOB->CRL&= 0X0FFFFFFF;GPIOB->CRL|= 0x80000000;}  //上拉或下拉输入

#define DS1302_DATA_OUTPUT()    {GPIOB->CRL&= 0X0FFFFFFF;GPIOB->CRL|= 0x30000000;}  //推挽输出，输出模式位50MHz

或者

#define DS1302_DATA_INPUT()  {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)8<<28;}

#define DS1302_DATA_OUTPUT() {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)3<<28;}

讲解：

操作GPIOx某引脚设置位输出或输入模式

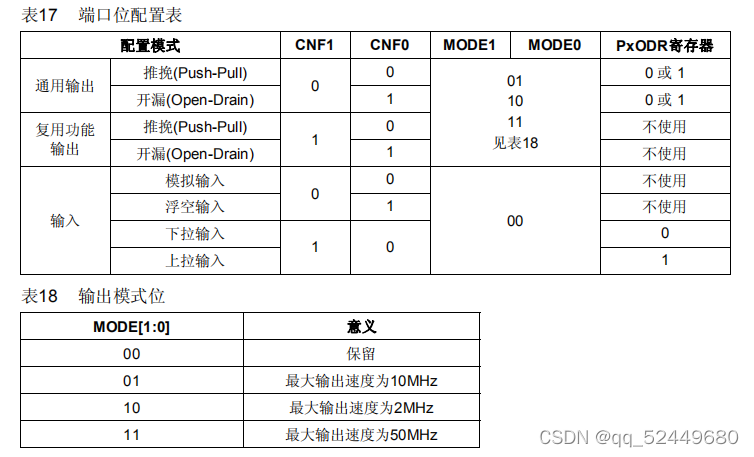

1、首先看懂CNFy【】与MODEy【】对模式的选择，如表17

MODE1  MODE0为00时，表示为输入模式，        此时CNF1  CNF0为

00 ：模拟输入              01：浮空输入         10：上拉或下拉输入

MODE1  MODE0不为00时，表示为输出模式          此时CNF1  CNF0为

00 ：推挽输出             01：开漏输出         10：复用推挽输出    11： 10：复用开漏输出

MODE1  MODE0不为00，此时可以对输出速度进行选择：

01：最大输出速度为10MHz      10：最大输出速度为2MHz          11：最大输出速度为50MHz

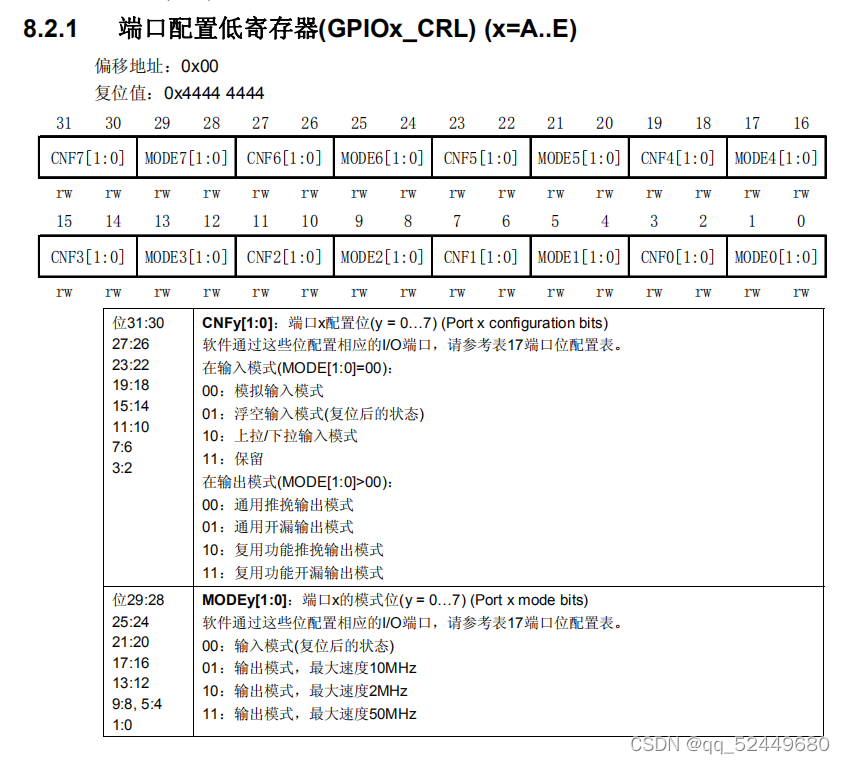

2、对端口配置寄存器进行配置(GPIOx_CRL、GPIOx_CRH)，PB7为例

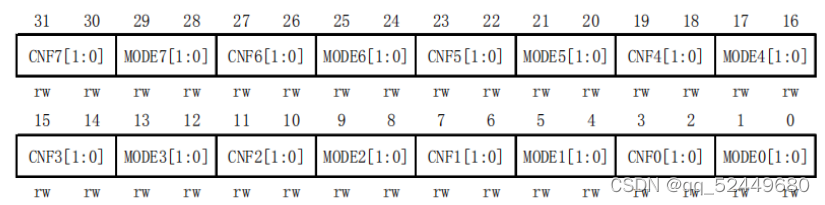

看懂这张图，每4位就是对GPIOx的某引脚操作，这张图是GPIOx->CRL，是引脚0到引脚7的。

首先，PB7处于这张图的28到31的位置，CRL进行位清零 GPIOB->CRL&=0X0FFFFFFF

接着，配置为推挽输出，50MHz输出速度，GPIOB->CRL|= 0x30000000

（或GPIOB->CRL|=(u32)3<<28 )。

完结！
