等长布线
1、先布好线
2、定义一个class。design-classes。下图右键net classes–add classes，
之后定义这个class的名字，例如dc
选择要等长的网络加入这个dc，之后close即可
3、tools- Interactive length tuning

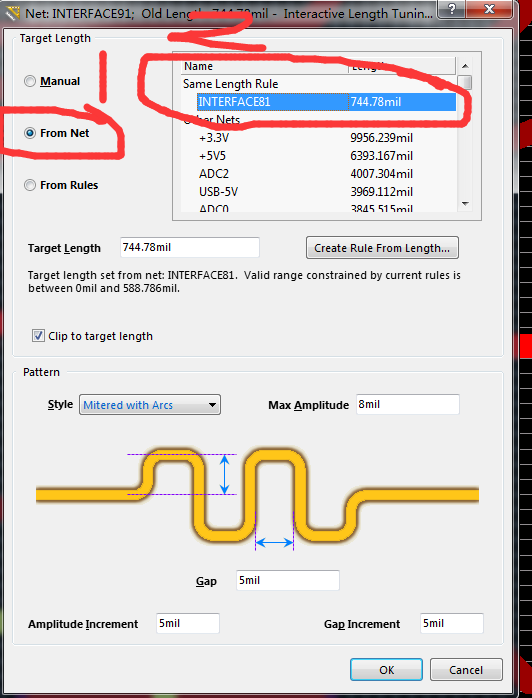

点击其中任意一条短的线。之后点击tab，弹出如下对话框，先选择1，之后选择2处最长的一根线双击作为target length，下面定义蛇形走线的参数。之后
4、此时直接点击要变长的线，自动开始蛇形走线，也可以点住鼠标拖着使蛇形走线变长
注意：AD16，对于已经敷铜的位置等长布线时蛇形走线是走不出来的
差分布线

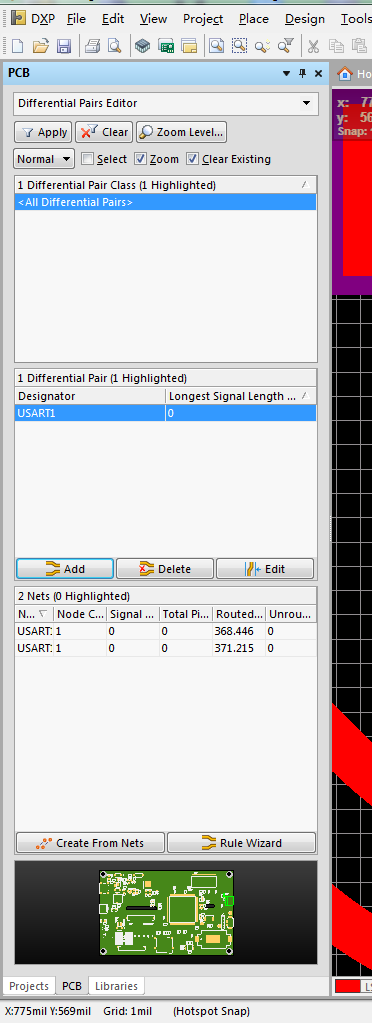

1、此界面点击add

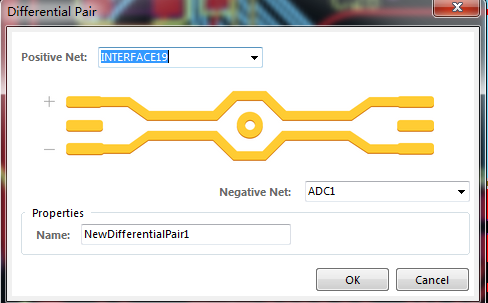

2、添加正负两个名字，ok
3、之后点击这里，定义走线参数
4、点击此按钮开始走线
