意图
最近一项目,需要设计几个板子,但是没有结构设计,只能自己动手了.以前用过solidworks, 但是solidworks没有linux下的.在alternativeto.net上,发现了一个推荐,freeCAD.这不错,开源免费,要是全国都用上这个,能省多少钱哪.
安装
先看文档
-
wiki
支持windows, mac, linux下. linux下发行版一般都有内置,但是版本可以有过时.推荐的是直接下载appimage. - 顺便了解下appimage, 这个是和snap, flatpack类似的打包格式, 可以直接运行;但是对安全性不太了解.
- ubuntu下直接添加ppa,获取最新版
sudo add-apt-repository ppa:freecad-maintainers/freecad-stable
sudo apt-get update
sudo apt-get install freecad
试用

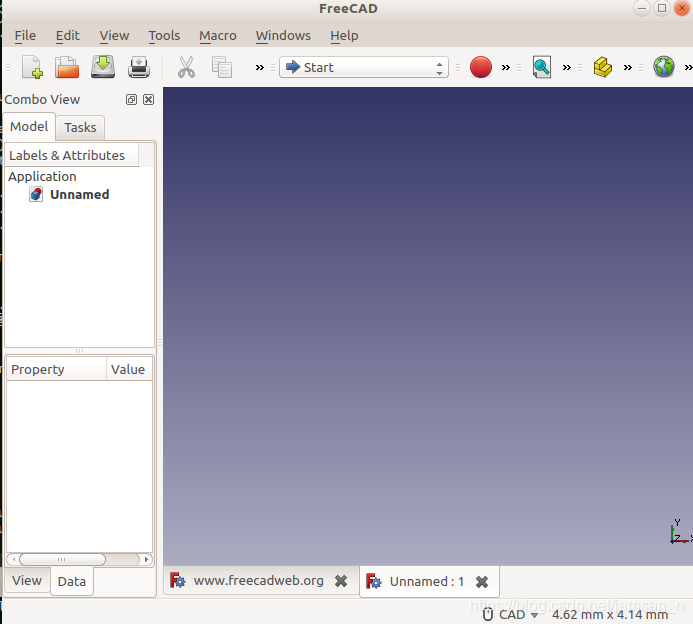

打开后,首先颜色和solidworks很像.
- 添加零件, 改零件名为pcb
-
切换sketch工具
- 点 new sketch进入绘制; 拉一个矩形,在选中边后,在右侧属性栏右键,添加”vertical distance”和”horizontal distance”. 再添加4个安装孔
-
退出后,extrude 2.54mm, 成这样.
导出格式支持dwg, dxf. 正好可以pads导入.
