ROS package介绍

package是什么呢？

指的是一种特定的文件结构和文件夹组合。通常将实现同一个具体功能的程序代码放到一个package中，比如实现相机数据采集这一功能

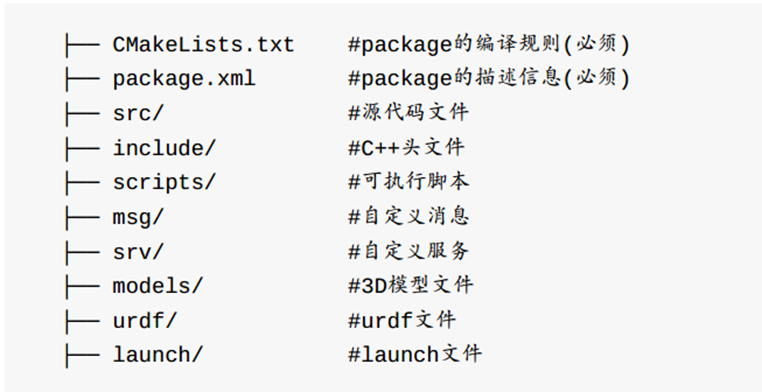

文件结构

在这里插入图片描述

CMakeLists.txt: 定义package的包名、依赖、源文件、目标文件等编译规则，是package不可少的成分；
package.xml: 描述package的包名、版本号、作者、依赖等信息，是package不可少的成分；
src/: 存放ROS的源代码，包括C++的源码和(.cpp)以及Python的module(.py) ；
include/: 存放C++源码对应的头文件；
scripts/: 存放可执行脚本，例如shell脚本(.sh)、Python脚本(.py) ；
msg/: 存放自定义格式的消息(.msg) ；
srv/: 存放自定义格式的服务(.srv) ；
models/: 存放机器人或仿真场景的3D模型(.sda, .stl, .dae等) ；
urdf/: 存放机器人的模型描述(.urdf或.xacro) ；
launch/: 存放launch文件(.launch或.xml)

通常ROS文件组织都是按照以上的形式，这是约定俗成的

命名习惯

，建议遵守。以上路径中，只有 CMakeLists.txt 和 package.xml 是

必须

的，其余路径根据软件包是否需要来决定

CMakeLists.txt

CMakeLists.txt 原本是Cmake编译系统的规则文件，而Catkin编译系统基本沿用了CMake的编译风格，只是针对ROS工程添加了一些宏定义。所以在写法上，catkin的 CMakeLists.txt 与CMake的基本一致
这个文件直接规定了这个package要依赖哪些package，要编译生成哪些目标，如何编译等等流程。所以 CMakeLists.txt 非常重要，它指定了由源码到目标文件的规则，catkin编译系统在工作时首先会找到每个package下CMakeLists.txt ，然后按照规则来编译构建
我们使用cmake进行程序编译的时候，会根据CMakeLists.txt这个文件进行一步一步的处理，然后形成一个MakeFile文件，系统再通过这个文件的设置进行程序的编译
ROS中的CMakeLists.txt也是基于普通的cmake的。ROS中的CMakeLists.txt主要包括下面几个部分：
- 所需CMake版本（
  cmake_minimum_required
  ）
- 软件包名称（
  project()
  ）
- 查找构建所需的其他CMake / Catkin 软件包（
  find_package()
  ）
- 启用Python模块支持（
  catkin_python_setup()
  ）
- 消息/服务/动作生成器（
  add_message_files()
  ，
  add_service_files()
  ，
  add_action_files()
  ）
- 消息/服务/动作生成（
  generate_messages()
  ）
- 指定包构建的消息导出（
  catkin_package()
  ）
- 要建立的库/可执行文件（
  add_library()
  /
  add_executable()
  /
  target_link_libraries()
  ）(
  target_link_libraryies
  通常情况下要有)
- 测试建立（
  catkin_add_gtest()
  ）
- 安装规则（
  install()
  ）

代码解析：

cmake_minimum_required(VERSION 2.8.3)

catkinCMakeLists.txt都要以此开始，catkin编译需要2.8.3版本以上的cmake

project(beginner_tutorials)

通过
project()
这个函数指定包的名字，在
CMake
中指定后，你可在其他地方通过使用变量
${PROJECT_NAME}
来引用它

find_package
依赖功能包

这里指明构建这个package需要依赖的package，我们使用
catkin_make
的编译方式，至少需要catkin这个包，即
find_package(catkin REQUIRED)

如果要使用 C++ 和 Boost，则需要引用
find_package
包含 Boost，并且指明 Boost 的类型，如使用 Boost threads，则：
find_package(Boost REQUIRED COMPONENTS thread)

需要的所有包我们都可用这种方式包含进来，比如我们还需要roscpp，rospy，std_msgs。我们可以写成：

find_package(roscpp REQUIRED)

find_package(rospy REQUIRED)

find_package(std_msgs REQUIRED)

这样的话，每个依赖的package都会产生几个变量，这样很不方便。所以还有另外一种方式：

find_package(catkin REQUIRED COMPONENTS roscpp rospy std_msgs message_generation )

这样，它会把所有pacakge里面的头文件和库文件等等目录加到一组变量上，比如：
catkin_INCLUDE_DIRS
，这样，我们就可以用这个变量查找需要的文件了。最终就只产生一组变量了

Declare ROS messages, services and actions

当我们需要使用.msg .srv .action形式的文件时，我们需要特殊的预处理器把他们转化为系统可以识别特定编程语言（.h .cpp）。系统会用里面所有的(一些编程语言)生成器（比如 gencpp, genpy, genlisp, etc）生成相应的.cpp .py文件

这就需要三个宏：
add_message_files
，
add_service_files
，
add_action_files
来相应的控制
.msg .srv .action
。这些宏后面

必须

跟着一个调用
generate_messages()

这些宏必须在
catkin_package()
宏前面

find_package()
必须依赖包
message_generation

package.xml文件
build_depend
必须包含
message_generation
，
run_depend
必须包含
message_runtime

如果你有一个包编译
.msg .srv
，并且可执行文件要使用他们，那么你就需要创建一个显式的依赖项，自动生成
message
的
target
。这样才能按顺序来进行编译：

add_dependencies(some_target ${PROJECT_NAME}_generate_messages_cpp)

（这里的
some_target
是
add_executable()
设置的
target
的名字）

catkin_package()

这是一个catkin提供的
cmake
宏，当我们要给构建系统指定catkin的特定的信息时就需要了，或者反过来利用他产生pkg-config和CMake文件。这个函数必须在声明
add_library()
或者
add_executable()
生成target之前使用，该函数有5个可选参数：

INCLUDE_DIRS
：包的导出包含路径

LIBRARIES
：从项目导出的库

CATKIN_DEPENDS
：该项目依赖的其他catkin项目

DEPENDS
：该项目所依赖的非catkin CMake项目。为了更好的理解，请看这个解释。

CFG_EXTRAS
：其他配置选项

Specifying Build Targets
(指定编译的target)

编译产生的target有多种形式，通常有两种：程序可以运行的

可执行文件

以及在

可执行文件编译和运行时要用到的库

target的命名

target的命名很重要，在catkin中target的名字必须是唯一的，和你之前构建产生的和安装的都不能相同。这只是cmake内部的需要。可以利用
set_target_properties()
函数将以个target进行重命名，例如：

set_target_properties(rviz_image_view PROPERTIES OUTPUT_NAME image_view PREFIX "")
这样就可将那个target

rviz_image_view 改为image_view

几个函数介绍：

include_directories

他的参数是通过
find_package
产生的
*_INCLUDE_DIRS
变量和其他所有额外的头文件路径

例如：
include_directories(include ${Boost_INCLUDE_DIRS} ${catkin_INCLUDE_DIRS})
（这里
include
表示你的pacakge里面的
include
这个路径也包含在里面）

link_directories()

这个函数用来添加额外的库的路径，然而，这并

不鼓励使用

，因为所有的catkin和cmake的package在使用
find_package
时就已经自动的有他们的链接信息

简单的连接可以通过
target_link_libraries()
来进行

Executable Targets
(可执行target)

要指定必须构建的可执行目标，我们必须使用
add_executable()

例如：
add_executable(myProgram src/main.cpp src/some_file.cpp src/another_file.cpp)

库target

add_library()
用来指定编译产生的库

默认的catkin编译产生共享库：
add_library(${PROJECT_NAME} ${${PROJECT_NAME}_SRCS})

链接库（
target_link_libraries
）

使用
target_link_libraries
函数来指定可执行文件链接的库。

这个要用在
add_executable()
后面

使用
target_link_libraries(<executableTargetName>, <lib1>, <lib2>, ... <libN>)

其他配置说明：

启用Python模块支持

如果您的ROS包提供了一些Python模块，您应该创建一个setup.py文件并调用

catkin_python_setup()

单元测试

有一个
catkin-specific
宏用于处理名为
catkin_add_gtest()
的基于gtest的单元测试

catkin_add_gtest(myUnitTest test / utest.cpp)

指定可安装的目标

构建时间之后，目标被放置在catkin工作空间的空间中。但是，通常我们希望将目标安装到系统中（有关安装路径的信息可以在REP 122中找到），以便其他人或本地文件夹可以使用它们来测试系统级安装。换句话说，如果你想要做一个“make install”的代码，你需要指定目标应该在哪里

这是使用
CMake install()
函数作为参数完成的

目标：目标是安装

ARCHIVE DESTINATION
：静态库和DLL（Windows）.lib存根

LIBRARY DESTINATION
：非DLL共享库和模块

RUNTIME DESTINATION
：可执行目标和DLL（Windows）样式共享库

package.xml

package.xml 也是一个catkin的package必备文件，它是这个软件包的描述文件，在较早的ROS版本(rosbuild编译系统)中，这个文件叫做 manifest.xml ，用于描述pacakge的基本信息。如果你在网上看到一些ROS项目里包含着 manifest.xml ，那么它多半是hydro版本之前的项目了
pacakge.xml 包含了package的名称、版本号、内容描述、维护人员、软件许可、编译构建工具、编译依赖、运行依赖等信息。实际上 rospack find 、 rosdep 等命令之所以能快速定位和分析出package的依赖项信息，就是直接读取了每一个pacakge中的 package.xml 文件。它为用户提供了快速了解一个pacakge的渠道
pacakge.xml 遵循xml标签文本的写法，由于版本更迭原因，现在有两种格式并存（format1与format2），不过区别不大。

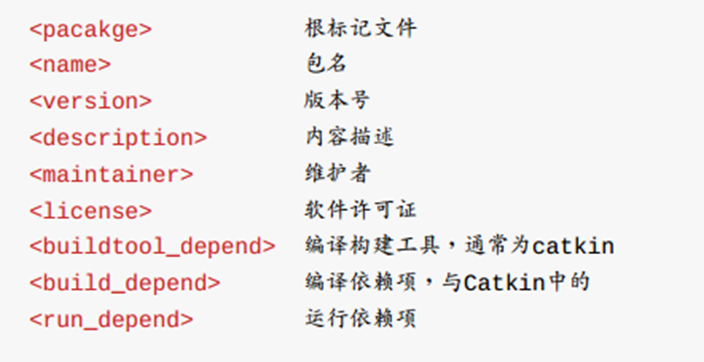

- 老版本（format1）的 pacakge.xml 通常包含以下标签

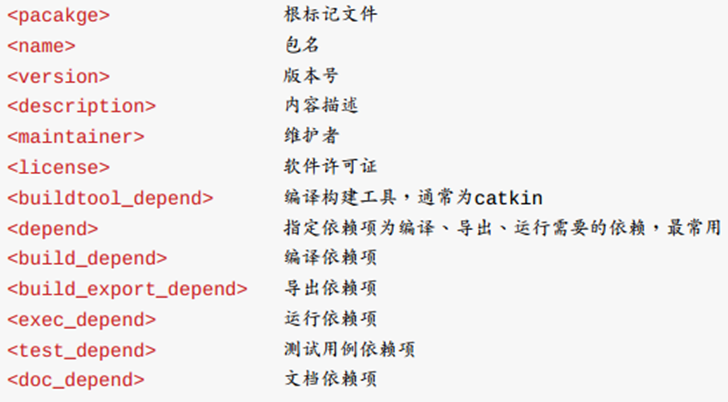

- 在新版本（format2）中，包含的标签为：
在ROS的pacakge中，还有其他许多常见的文件类型，这里做个总结
- launch文件
  - launch文件一般以.launch或.xml结尾，它对ROS需要运行程序进行了打包，通过一句命令来启动
  - 一般launch文件中会指定要启动哪些package下的哪些可执行程序，指定以什么参数启动，以及一些管理控制的命令
  - launch文件通常放在软件包的
    launch/
    路径中
- msg/srv/action文件
  - ROS程序中有可能有一些自定义的消息/服务/动作文件，为程序的发者所设计的数据结构，这类的文件以 .msg , .srv , .action 结尾，
  - 通常放在package的
    msg/ , srv/ , action/
    路径下
- urdf/xacro文件
  - urdf/xacro文件是机器人模型的描述文件，以.urdf或.xacro结尾
  - 它定义了机器人的连杆和关节的信息，以及它们之间的位置、角度等信息，通过urdf文件可以将机器人的物理连接信息表示出来，并在可视化调试和仿真中显示
- yaml文件
  - yaml文件一般存储了ROS需要加载的参数信息，一些属性的配置
  - 通常在launch文件或程序中读取.yaml文件，把参数加载到参数服务器上。
  - 通常把yaml文件存放在
    param/
    路径下
- dae/stl文件
  - dae或stl文件是3D模型文件，机器人的urdf或仿真环境通常会引用这类文件，它们描述了机器人的三维模型
  - 相比urdf文件简单定义的性状，dae/stl文件可以定义复杂的模型，可以直接从solidworks或其他建模软件导出机器人装配模型，从而显示出更加精确的外形
- rviz文件
  - rviz文件本质上是固定格式的文本文件，其中存储了RViz窗口的配置（显示哪些控件、视角、参数）
  - 通常rviz文件不需要我们去手动修改，而是直接在RViz工具里保存，下次运行时直接读取

ROS package 相关命令

# 显示rospack的用法
rospack help
# 列出本机所有package
rospack list
# 显示package的依赖包
rospack depends [package]
# 定位某个package
rospack find [package]
# 刷新所有package的位置记录
rospack profile

操作小记

搭建功能包

ddu@ddu-virtual-machine:~/catkin_ws/src$ cd ~/catkin_ws/src
ddu@ddu-virtual-machine:~/catkin_ws/src$ catkin_create_pkg beginner_tutorials std_msgs rospy roscpp

# 查看依赖包情况
ddu@ddu-virtual-machine:~/catkin_ws/src$ rospack depends1 beginner_tutorials
ddu@ddu-virtual-machine:~/catkin_ws/src/beginner_tutorials$ tree
.
├── CMakeLists.txt
├── include
│   └── beginner_tutorials
├── package.xml
└── src

3 directories, 2 files

ddu@ddu-virtual-machine:~/catkin_ws/src/beginner_tutorials$ cat CMakeLists.txt
# catkin编译需要2.8.3版本以上的cmake
cmake_minimum_required(VERSION 2.8.3)

# 通过project()这个函数指定包的名字，在CMake中指定后，你可在其他地方通过使用变量${PROJECT_NAME}来引用它
project(beginner_tutorials)

## Compile as C++11, supported in ROS Kinetic and newer
# add_compile_options(-std=c++11)

# 这里指明构建这个package需要依赖的package，我们使用catkin_make的编译方式，至少需要catkin这个包
find_package(catkin REQUIRED COMPONENTS
  roscpp
  rospy
  std_msgs
)
# 也可以分开写：
# find_package(roscpp REQUIRED）
# find_package(rospy REQUIRED)
# find_package(std_msgs REQUIRED)



# 如果要使用 C++ 和 Boost，则需要引用 find_package 包含 Boost，并且指明 Boost 的类型，如使用 Boost threads，则：
# find_package(Boost REQUIRED COMPONENTS thread)

## System dependencies are found with CMake's conventions
# find_package(Boost REQUIRED COMPONENTS system)


# 如果您的ROS包提供了一些Python模块，您应该创建一个setup.py文件并调用
# catkin_python_setup()

################################################
## Declare ROS messages, services and actions ##
################################################

## To declare and build messages, services or actions from within this
## package, follow these steps:
## * Let MSG_DEP_SET be the set of packages whose message types you use in
##   your messages/services/actions (e.g. std_msgs, actionlib_msgs, ...).
## * In the file package.xml:
##   * add a build_depend tag for "message_generation"
##   * add a build_depend and a exec_depend tag for each package in MSG_DEP_SET
##   * If MSG_DEP_SET isn't empty the following dependency has been pulled in
##     but can be declared for certainty nonetheless:
##     * add a exec_depend tag for "message_runtime"
## * In this file (CMakeLists.txt):
##   * add "message_generation" and every package in MSG_DEP_SET to
##     find_package(catkin REQUIRED COMPONENTS ...)
##   * add "message_runtime" and every package in MSG_DEP_SET to
##     catkin_package(CATKIN_DEPENDS ...)
##   * uncomment the add_*_files sections below as needed
##     and list every .msg/.srv/.action file to be processed
##   * uncomment the generate_messages entry below
##   * add every package in MSG_DEP_SET to generate_messages(DEPENDENCIES ...)

## Generate messages in the 'msg' folder
# add_message_files(
#   FILES
#   Message1.msg
#   Message2.msg
# )

## Generate services in the 'srv' folder
# add_service_files(
#   FILES
#   Service1.srv
#   Service2.srv
# )

## Generate actions in the 'action' folder
# add_action_files(
#   FILES
#   Action1.action
#   Action2.action
# )

## Generate added messages and services with any dependencies listed here
# generate_messages(
#   DEPENDENCIES
#   std_msgs
# )

################################################
## Declare ROS dynamic reconfigure parameters ##
################################################

## To declare and build dynamic reconfigure parameters within this
## package, follow these steps:
## * In the file package.xml:
##   * add a build_depend and a exec_depend tag for "dynamic_reconfigure"
## * In this file (CMakeLists.txt):
##   * add "dynamic_reconfigure" to
##     find_package(catkin REQUIRED COMPONENTS ...)
##   * uncomment the "generate_dynamic_reconfigure_options" section below
##     and list every .cfg file to be processed

## Generate dynamic reconfigure parameters in the 'cfg' folder
# generate_dynamic_reconfigure_options(
#   cfg/DynReconf1.cfg
#   cfg/DynReconf2.cfg
# )

###################################
## catkin specific configuration ##
###################################
## 这是一个catkin提供的cmake宏，当我们要给构建系统指定catkin的特定的信息时就需要了，或者反过来利用他产生pkg-config和CMake文件。
## 这个函数必须在声明add_library()或者 add_executable()生成target之前使用，该函数有5个可选参数：
## INCLUDE_DIRS: 包的导出包含路径
## LIBRARIES: 从项目导出的库
## CATKIN_DEPENDS: 该项目依赖的其他catkin项目
## DEPENDS: 该项目所依赖的非catkin CMake项目。为了更好的理解，请看这个解释
## CFG_EXTRAS: 其他配置选项
catkin_package(
#  INCLUDE_DIRS include
#  LIBRARIES beginner_tutorials
#  CATKIN_DEPENDS roscpp rospy std_msgs
#  DEPENDS system_lib
)

###########
## Build ##
###########

## Specify additional locations of header files
## Your package locations should be listed before other locations
include_directories(
# include
  ${catkin_INCLUDE_DIRS}
)

## Declare a C++ library
# add_library(${PROJECT_NAME}
#   src/${PROJECT_NAME}/beginner_tutorials.cpp
# )

## Add cmake target dependencies of the library
## as an example, code may need to be generated before libraries
## either from message generation or dynamic reconfigure
# add_dependencies(${PROJECT_NAME} ${${PROJECT_NAME}_EXPORTED_TARGETS} ${catkin_EXPORTED_TARGETS})

## Declare a C++ executable
## With catkin_make all packages are built within a single CMake context
## The recommended prefix ensures that target names across packages don't collide
# add_executable(${PROJECT_NAME}_node src/beginner_tutorials_node.cpp)

## Rename C++ executable without prefix
## The above recommended prefix causes long target names, the following renames the
## target back to the shorter version for ease of user use
## e.g. "rosrun someones_pkg node" instead of "rosrun someones_pkg someones_pkg_node"
# set_target_properties(${PROJECT_NAME}_node PROPERTIES OUTPUT_NAME node PREFIX "")

## Add cmake target dependencies of the executable
## same as for the library above
# add_dependencies(${PROJECT_NAME}_node ${${PROJECT_NAME}_EXPORTED_TARGETS} ${catkin_EXPORTED_TARGETS})

## Specify libraries to link a library or executable target against
# target_link_libraries(${PROJECT_NAME}_node
#   ${catkin_LIBRARIES}
# )

#############
## Install ##
#############

# all install targets should use catkin DESTINATION variables
# See http://ros.org/doc/api/catkin/html/adv_user_guide/variables.html

## Mark executable scripts (Python etc.) for installation
## in contrast to setup.py, you can choose the destination
# install(PROGRAMS
#   scripts/my_python_script
#   DESTINATION ${CATKIN_PACKAGE_BIN_DESTINATION}
# )

## Mark executables for installation
## See http://docs.ros.org/melodic/api/catkin/html/howto/format1/building_executables.html
# install(TARGETS ${PROJECT_NAME}_node
#   RUNTIME DESTINATION ${CATKIN_PACKAGE_BIN_DESTINATION}
# )

## Mark libraries for installation
## See http://docs.ros.org/melodic/api/catkin/html/howto/format1/building_libraries.html
# install(TARGETS ${PROJECT_NAME}
#   ARCHIVE DESTINATION ${CATKIN_PACKAGE_LIB_DESTINATION}
#   LIBRARY DESTINATION ${CATKIN_PACKAGE_LIB_DESTINATION}
#   RUNTIME DESTINATION ${CATKIN_GLOBAL_BIN_DESTINATION}
# )

## Mark cpp header files for installation
# install(DIRECTORY include/${PROJECT_NAME}/
#   DESTINATION ${CATKIN_PACKAGE_INCLUDE_DESTINATION}
#   FILES_MATCHING PATTERN "*.h"
#   PATTERN ".svn" EXCLUDE
# )

## Mark other files for installation (e.g. launch and bag files, etc.)
# install(FILES
#   # myfile1
#   # myfile2
#   DESTINATION ${CATKIN_PACKAGE_SHARE_DESTINATION}
# )

#############
## Testing ##
#############

## Add gtest based cpp test target and link libraries
# catkin_add_gtest(${PROJECT_NAME}-test test/test_beginner_tutorials.cpp)
# if(TARGET ${PROJECT_NAME}-test)
#   target_link_libraries(${PROJECT_NAME}-test ${PROJECT_NAME})
# endif()

## Add folders to be run by python nosetests
# catkin_add_nosetests(test)

...

ddu@ddu-virtual-machine:~/catkin_ws/src/beginner_tutorials$ cat package.xml
<?xml version="1.0"?>
<package format="2">
  <name>beginner_tutorials</name>
  <version>0.0.0</version>
  <description>The beginner_tutorials package</description>

  <!-- One maintainer tag required, multiple allowed, one person per tag -->
  <!-- Example:  -->
  <!-- <maintainer email="jane.doe@example.com">Jane Doe</maintainer> -->
  <maintainer email="ddu@todo.todo">ddu</maintainer>


  <!-- One license tag required, multiple allowed, one license per tag -->
  <!-- Commonly used license strings: -->
  <!--   BSD, MIT, Boost Software License, GPLv2, GPLv3, LGPLv2.1, LGPLv3 -->
  <license>TODO</license>


  <!-- Url tags are optional, but multiple are allowed, one per tag -->
  <!-- Optional attribute type can be: website, bugtracker, or repository -->
  <!-- Example: -->
  <!-- <url type="website">http://wiki.ros.org/beginner_tutorials</url> -->


  <!-- Author tags are optional, multiple are allowed, one per tag -->
  <!-- Authors do not have to be maintainers, but could be -->
  <!-- Example: -->
  <!-- <author email="jane.doe@example.com">Jane Doe</author> -->


  <!-- The *depend tags are used to specify dependencies -->
  <!-- Dependencies can be catkin packages or system dependencies -->
  <!-- Examples: -->
  <!-- Use depend as a shortcut for packages that are both build and exec dependencies -->
  <!--   <depend>roscpp</depend> -->
  <!--   Note that this is equivalent to the following: -->
  <!--   <build_depend>roscpp</build_depend> -->
  <!--   <exec_depend>roscpp</exec_depend> -->
  <!-- Use build_depend for packages you need at compile time: -->
  <!--   <build_depend>message_generation</build_depend> -->
  <!-- Use build_export_depend for packages you need in order to build against this package: -->
  <!--   <build_export_depend>message_generation</build_export_depend> -->
  <!-- Use buildtool_depend for build tool packages: -->
  <!--   <buildtool_depend>catkin</buildtool_depend> -->
  <!-- Use exec_depend for packages you need at runtime: -->
  <!--   <exec_depend>message_runtime</exec_depend> -->
  <!-- Use test_depend for packages you need only for testing: -->
  <!--   <test_depend>gtest</test_depend> -->
  <!-- Use doc_depend for packages you need only for building documentation: -->
  <!--   <doc_depend>doxygen</doc_depend> -->
  <buildtool_depend>catkin</buildtool_depend>
  <build_depend>roscpp</build_depend>
  <build_depend>rospy</build_depend>
  <build_depend>std_msgs</build_depend>
  <build_export_depend>roscpp</build_export_depend>
  <build_export_depend>rospy</build_export_depend>
  <build_export_depend>std_msgs</build_export_depend>
  <exec_depend>roscpp</exec_depend>
  <exec_depend>rospy</exec_depend>
  <exec_depend>std_msgs</exec_depend>


  <!-- The export tag contains other, unspecified, tags -->
  <export>
    <!-- Other tools can request additional information be placed here -->

  </export>
</package>

原文链接：https://blog.csdn.net/qq_40626497/article/details/103741162

ROS package介绍

package是什么呢？

文件结构

CMakeLists.txt

package.xml

ROS package 相关命令

操作小记

搭建功能包

你可能也喜欢
