双机热备

两台或多台设备实现业务不间断（高可用）和负载均衡

华为防火墙双机热备模式

热备模式：提供高可用，仅活跃设备转发数据，其他设备起备份作用

负载均衡模式：同时间，多台设备都转发数据，互作主备

VRRP

虚拟路由冗余协议，公有协议

协议号 112

组播地址：224.0.0.18

基本概念：

vrrp路由器：vrrp组的成员设备

虚拟路由器：虚拟出的虚拟网关

vrid：vrrp组号

虚拟ip地址：标识虚拟路由器ip地址

虚拟mac地址：提供客户端访问虚拟网关的方式

IP拥有者：vrrp组中，拥有虚拟ip地址的设备

优先级：vrrp用来竞选活跃设备，高者优先，0-255（0系统保留，255代表虚拟ip）

抢占模式：相当于思科hsrp的占先权，主动竞选，立刻进行

非抢占模式：保持当前环境，但到下一次选举时（重启或断电），才会竞选

VRRP和HSRP的区别

​ vrrp公有，hsrp思科私有

​ vrrp的虚拟ip可以是成员ip，hsrp不可以

​ vrrp虚拟mac:00-00-5e-00-01-vrid，hsrp虚拟mac：00-00-0c-07-ac-组号

​ vrrp状态有三个：初始、活跃、备份，hsrp状态有六个：初始、学习、监听、发言、备份、活跃

​ vrrp报文：只有一种，通告报文（主路由器发，选举或检测备份路由）；hsrp有三种报文

​ vrrp不支持接口追踪，hsrp支持

vrrp角色

​ master：活跃设备，转发数据

​ backup：备份设备，冗余备份

vrrp状态

​ 初始：initialize,刚配置vrrp的设备处于该状态，接口故障时设备也会变成初始

​ 活跃：master，主路由器，转发数据，定时（1s）发送通告报文

​ 备份：backup，不转发数据，仅接收通告报文

vrrp工作原理

​ 选优先级高者当master；如果优先级相同，则比较ip地址，大者为master

​ vrrp默认接口优先级为100,取值0-255，如果配置成活跃，优先级自动变成255

​ 通告时间：1s 保持时间：3s (保持为通告的三倍时间)

VGMP：vrrp组管理协议

把多个vrrp组整理成一个大组，统一实现故障切换

任一成员接口故障，本设备所有组全部切换成backup状态

vgmp默认优先级：45000 故障时减2

双机热备的备份方式

​ 自动备份：master的配置和状态信息，自动同步到backup

​ 手工批量备份：主备无法自动同步，手动命令备份

​ 快速备份：仅用于负载均衡模式，不同步配置，仅同步状态

vrrp配置命令

​ 开启热备：hrp enable

​ 自动备份：hrp auto-sync

​ 手工备份：hrp sync [config|connection-status]

​ 快速备份：hrp mirror session enable

练习

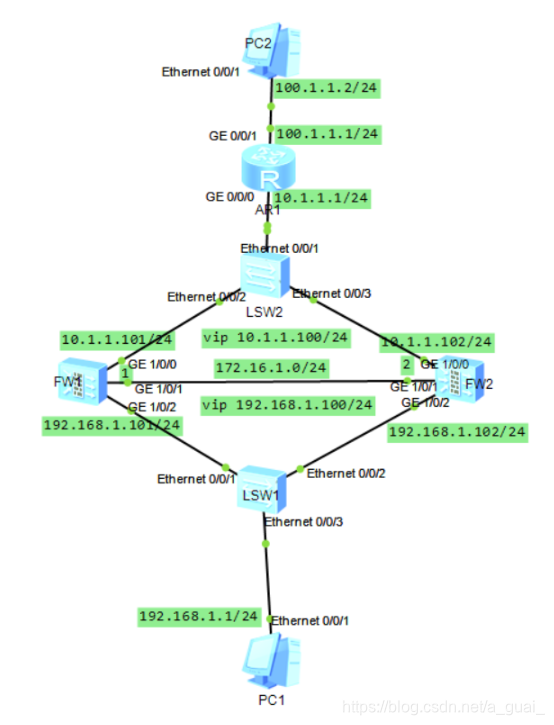

一、基础设置：各个设备ip、路由设置

1.fw1设置

undo info enable
[FW1]int g1/0/2
[FW1-GigabitEthernet1/0/2]ip add 192.168.1.101 24
[FW1-GigabitEthernet1/0/2]int g1/0/1
[FW1-GigabitEthernet1/0/1]ip add 172.16.1.1 24
[FW1-GigabitEthernet1/0/1]int g1/0/0
[FW1-GigabitEthernet1/0/0]ip add 10.1.1.101 24
[FW1-GigabitEthernet1/0/0]quit
[FW1]firewall zone trust
[FW1-zone-trust]add int g1/0/2
[FW1-zone-trust]firewall zone  dmz
[FW1-zone-dmz]add int g1/0/1
[FW1-zone-dmz]firewall zone untrust
[FW1-zone-untrust]add int g1/0/0
[FW1-zone-untrust]quit
[FW1]

2.fw2设置

[FW2]int  g1/0/2
[FW2-GigabitEthernet1/0/2]ip add 192.168.1.102 24
[FW2-GigabitEthernet1/0/2]int g1/0/1
[FW2-GigabitEthernet1/0/1]ip add 172.16.1.2 24
[FW2-GigabitEthernet1/0/1]int g1/0/0
[FW2-GigabitEthernet1/0/0]ip add 10.1.1.102 24
[FW2-GigabitEthernet1/0/0]quit
[FW2]firewall zone trust
[FW2-zone-trust]add int g1/0/2
[FW2-zone-trust]firewall zone dmz
[FW2-zone-dmz]add int g1/0/1
[FW2-zone-dmz]firewall zone untrust
[FW2-zone-untrust]add int g1/0/0
[FW2-zone-untrust]quit

二、配置安全策略

[FW1]security-policy
[FW1-policy-security]rule name permit_heat
[FW1-policy-security-rule-permit_heat]source-zone local
[FW1-policy-security-rule-permit_heat]destination-zone dmz
[FW1-policy-security-rule-permit_heat]action permit
[FW1-policy-security-rule-permit_heat]quit
[FW1-policy-security]quit
[FW1-policy-security]rule name permit_trust_untrust
[FW1-policy-security-rule-permit_trust_untrust]source-zone trust
[FW1-policy-security-rule-permit_trust_untrust]destination-zone untrust
[FW1-policy-security-rule-permit_trust_untrust]action permit
[FW1-policy-security-rule-permit_trust_untrust]quit
[FW1-policy-security]quit
[FW1]

[FW2]security-policy
[FW2-policy-security-rule-permit_hea]rule name permit_heat
[FW2-policy-security-rule-permit_heat]source-zone local
[FW2-policy-security-rule-permit_heat]destination-zone dmz
[FW2-policy-security-rule-permit_heat]action permit
[FW2-policy-security-rule-permit_heat]quit
[FW2-policy-security]rule name  permit_trust_untrust
[FW2-policy-security-rule-permit_trust_untrust]source-zone trust
[FW2-policy-security-rule-permit_trust_untrust]destination-zone untrust
[FW2-policy-security-rule-permit_trust_untrust]action permit
[FW2-policy-security-rule-permit_trust_untrust]quit
[FW2-policy-security]quit
[FW2]

三、配置vrrp备份组

[FW1]int g1/0/2
[FW1-GigabitEthernet1/0/2]vrrp vrid 1 virtual-ip 192.168.1.100 active
[FW1-GigabitEthernet1/0/2]quit
[FW1]int g1/0/0
[FW1-GigabitEthernet1/0/0]vrrp vrid 2 virtual-ip  10.1.1.100 active
[FW1-GigabitEthernet1/0/0]quit
[FW2]int g1/0/2
[FW2-GigabitEthernet1/0/2]vrrp vrid 1 virtual-ip  192.168.1.100 standby
[FW2-GigabitEthernet1/0/2]quit
[FW2]int g1/0/0
[FW2-GigabitEthernet1/0/0]vrrp vrid 2 virtual-ip 10.1.1.100 standby
[FW2-GigabitEthernet1/0/0]quit

四、配置心跳线

[FW1]hrp int g1/0/1 remote 172.16.1.2
[FW2]hrp int g1/0/1 remote 172.16.1.1

五、启用双机热备

[FW1]hrp enable
[FW2]hrp enable

六、配置备份方式

HRP_S[FW1]hrp auto-sync
HRP_S[FW2]hrp auto-sync

七、配置路由器ip和静态路由

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 10.1.1.1 24
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 100.1.1.1 24
[R1-GigabitEthernet0/0/1]quit
[R1]ip route-static 192.168.1.0 255.255.255.0 10.1.1.100

八、配置防火墙的默认路由

[FW1]ip route-static 0.0.0.0 0.0.0.0 10.1.1.1
[FW2]ip route-static 0.0.0.0 0.0.0.0 10.1.1.1

九、配置检查及验证

1）查看双机热备的状态信息

HRP_M[FW1]disp hrp  state
 Role: active, peer: standby
 Running priority: 45000, peer: 45000
 Core state: normal, peer: normal
 Backup channel usage: 0.00%
 Stable time: 0 days, 0 hours, 0 minutes
 Last state change information: 2018-12-02 4:26:23 HRP core state changed, old_s
tate = abnormal(active), new_state = normal, local_priority = 45000, peer_priori
ty = 45000.

2）查看心跳状态

HRP_M[FW1]disp hrp  interface
             GigabitEthernet1/0/1 : running

HRP_M[FW1]

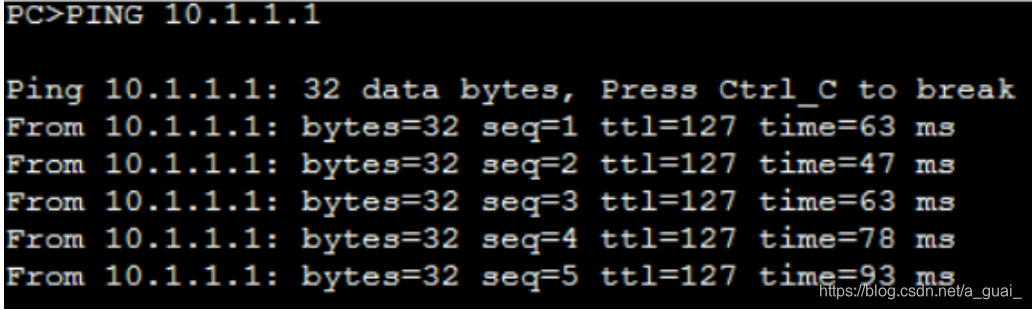

3）在pc1上pingpc2

4）查看安全规则和会话表

HRP_M[FW1]disp firewall session table
 Current Total Sessions : 6
 icmp  VPN: public --> public  192.168.1.1:55392 --> 10.1.1.1:2048
 icmp  VPN: public --> public  192.168.1.1:54624 --> 10.1.1.1:2048
 icmp  VPN: public --> public  192.168.1.1:55136 --> 10.1.1.1:2048
 udp  VPN: public --> public  172.16.1.2:49152 --> 172.16.1.1:18514
 udp  VPN: public --> public  172.16.1.1:49152 --> 172.16.1.2:18514
 icmp  VPN: public --> public  192.168.1.1:54880 --> 10.1.1.1:2048

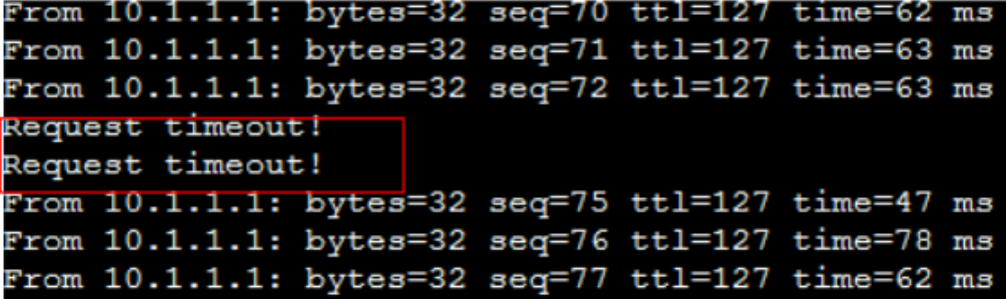

5）在pc1连续pingpc2，并断开FW1上的g/1/0/2口，查看pc1pingpc2

6）在FW2上查看热备状态

HRP_M<FW2>sys
Enter system view, return user view with Ctrl+Z.
HRP_M[FW2]disp hrp state
 Role: active, peer: standby (should be "standby-active")
 Running priority: 45000, peer: 44998
 Core state: abnormal(active), peer: abnormal(standby)
 Backup channel usage: 0.00%
 Stable time: 0 days, 0 hours, 8 minutes
 Last state change information: 2018-12-02 4:37:49 HRP core state changed, old_s
tate = normal, new_state = abnormal(active), local_priority = 45000, peer_priori
ty = 44998.
