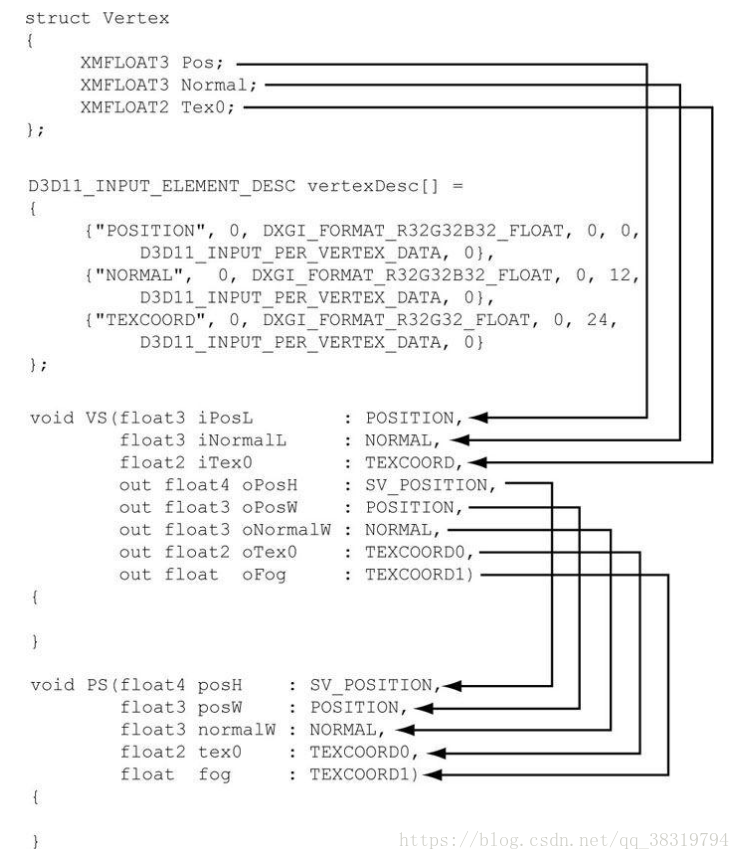

在光栅化阶段，来自顶点（或几何）着色器的顶点属性输出在三角形的像素进行插值。插值的取值之后会输入到像素着色器中。假设没有几何着色器，下图解释了到目前为止顶点数据所采用的路径。

像素着色器函数和顶点着色器很像，但它会对每个像素片段都执行一次操作。给像素着色器一个输入，他就会计算每一个像素片段的颜色值。我们注意到像素片段可能不会保留下来并进入到后台缓冲区；比如，它可能在像素着色器中被裁剪（HLSL有一个cilp函数，可以通过进一步的处理丢弃像素片段）、被另一个具有更小深度值的像素片段遮挡，或者是被之后的管线测试丢弃，比如模版缓冲测试。因此，后台缓冲区的一个像素可能有多个候选像素片段；这就是“像素”和“像素片段”的区别，尽管有时候这两个术语可以互换，但是通过上下文，它的含义就很清晰了。

下例是一个简单的与上一篇文章提到的

顶点着色器示例

对应的像素着色器，为了完整性，会再写一遍顶点着色器：

cbuffer cbPerObject
{
    float4x4 gWorldViewProj;
};

void VS(float3 iPos : POSITION, float4 iColor : COLOR,
    out float4 oPosH : SV_POSITION,
    out float4 oColor : COLOR)
{
    // Transform to homogeneous clip space.
    oPosH = mul(float4(iPos, 1.0f), gWorldViewProj);
    // Just pass vertex color into the pixel shader.
    oColor = iColor;
}

float4 PS(float4 posH : SV_POSITION, float4 color : COLOR) : SV_Target
{
    return pin.Color;
}

在本例中，像素着色器简单地返回插值的颜色值。注意像素着色器的输入和顶点着色器的输出是确切地匹配的；而且要求也是这样的。像素着色器返回一个4D的颜色值，参数列表之后的语义

SV_TARGET

表示返回值类型要和渲染目标的格式匹配。

我们可以将上述代码等效地重写为使用接头体输入/输出的形式。符号的不同之处在于，我们将语义附加到成员的输入/输出结构体，而且用return语句输出而不是参数输出。

cbuffer cbPerObject
{
    float4x4 gWorldViewProj;
};

struct VertexIn
{
    float3 Pos : POSITION;
    float4 Color : COLOR;
};

struct VertexOut
{
    float4 PosH : SV_POSITION;
    float4 Color : COLOR;
};

VertexOut VS(VertexIn vin)
{
    VertexOut vout;
    // Transform to homogeneous clip space.
    vout.PosH = mul(float4(vin.Pos, 1.0f), gWorldViewProj);
    // Just pass vertex color into the pixel shader.
    vout.Color = vin.Color;
    return vout;
}

float4 PS(VertexOut pin) : SV_Target
{
    return pin.Color;
}
