实验要求及说明
介绍:
本实验要求大家掌握
OSPF
的DR选举过程及相关配置。
要求：
步骤一：简单配置

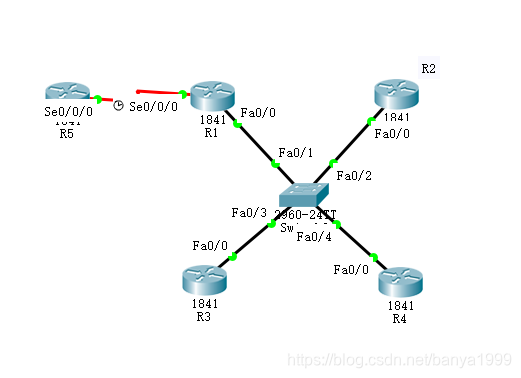

1.拓扑中R1、R2、R3和R4的F0/0接口都连接到一个LAN中，路由器接口的地址如上表。
2.R1和R5使用串行链路相连接，接口的IP地址如上表。
3.本网络使用OSPF协议互通，路由进程号使用1(注：路由进程号可以不同，这里规定为1是为Packet tracer判题方便)。
4.要求所有网络配置为单区域0
5.在配置network命令时要求后面所跟的网络范围和接口的子网一致，如接口地址为202.112.10.1/27，则写成network 202.112.10.0 255.255.255.224 area 0。
检测1：
1.R1上使用show ip ospf neighbor命令观察邻居表，看看在172.16.1.0/24网络中DR和BDR是那台路由器，想想为什么？在202.112.10.0/30的网络中是否选举了DR？为什么？
2.在R5上使用show ip route命令检查是否学到了172.16.1.0/24的路由。
步骤二：指定DR、BDR
1.指定R2为172.16.1.0/24网络中的DR，R3为BDR。
2.使用相关命令把R2的F0/0接口的
优先级
改为5，R3 F0/0接口优先级改为3，其它接口使用缺省配置。
检测2：
1.R1上使用show ip ospf neighbor命令观察邻居表，检查现在R2是否为DR，如果不是想想是什么原因？
2.把四台路由器的F0/0接口都shutdown，稍后再分别no shutdown，（也可以重启路由器，注意保存配置）。（注：最好的方法是使用clear ip ospf process命令，但是Packet tracer不支持）
3.重新选举完毕后再在R1上使用show ip ospf neighbor命令观察邻居表，看看R2是不是DR。如果R2为172.16.1.0/24的DR，R3为172.16.1.0/24的BDR，则配置成功。
具体配置
步骤一：
R1:
Router>en
Router#conf t
Router(config)#int fa0/0
Router(config-if)#ip add 172.16.1.1 255.255.255.0
Router(config-if)#no shut
Router(config)#int s0/0/0
Router(config-if)#ip add 202.112.10.1 255.255.255.252
Router(config-if)#clock rate 64000
Router(config-if)#no shut
Router(config)#router ospf 1
Router(config-router)#network 172.16.1.0 255.255.255.0 area 0
Router(config-router)#network 202.112.10.0 255.255.255.0 area 0
R2、R3、R4的IP 配置方法和R1一样，不用配置时钟
关于检测1的问题：
DR和BDR的选举就可以用以下的方式来决定：
1如果有手工指定的ROUTER-ID，则使用该ROUTER-ID参与选举；
2如果没有手工指定的ROUTER-ID，则看自己有没有Loopback接口，有则使用Loopback接口上的IP作为ROUTER-ID参与选举；
3如果没有Loopback接口，则比较所有的物理接口，并使用其中最大的IP作为ROUTER-ID参与选举；
4所有的OSPF路由器交换自己的ROUTER-ID，具有所有ROUTER-ID中最大一个的路由器将作为DR，具有次大ROUTER-ID的路由器则成为BDR。
个人理解：因为在配置接口时是按照借口号配置的，默认的话就是Fa0/2和Fa/3两个先配置的接口之间进行选举，当Fa0/4接口配置好之后，不会对已产生的DR和BDR产生影响，它不会再进行比较了。
参考:
https://blog.csdn.net/wswit/article/details/46832901
https://blog.51cto.com/xmw80888/140907
https://zhidao.baidu.com/question/518805881.html?qbl=relate_question_7
步骤二：
R2(config)#int fa0/0
R2(config-if)#ip ospf priority 5
在R2中优先级设为5， R3中设为3， 其他设为1
剩下的就是按照要求查看相关的信息了…
如果有不对的地方，还请大佬指点
