InnoDB行记录格式

MySQL中存储有3种：

1）server层格式：与存储引擎无关，Binlog存储常用的一种

2) 索引元组格式：InnoDB存取过程记录的中间状态，是InnoDB在内存中存储的格式

3 物理存储格式：记录在物理页面中的存储格式，即compact格式，与索引元组格式一一对应。

物理存储格式

InnoDB存储引擎和大多数数据库一样（如Oracle和Microsoft SQL Server数据库），记录是以行的形式存储的。这意味着页中保存着表中一行行的数据。到MySQL 5.1时，InnoDB存储引擎提供了Compact和Redundant两种格式来存放行记录数据，Redundant是为兼容之前版本而保留的，如果你阅读过InnoDB的源代码，会发现源代码中是用PHYSICAL RECORD（NEW STYLE）和PHYSICAL RECORD（OLD STYLE）来区分两种格式的。MySQL 5.1默认保存为Compact行格式。你可以通过命令SHOW TABLE STATUS LIKE ‘table_name’来查看当前表使用的行格式，其中row_format就代表了当前使用的行记录结构类型。例如：

use mysql;

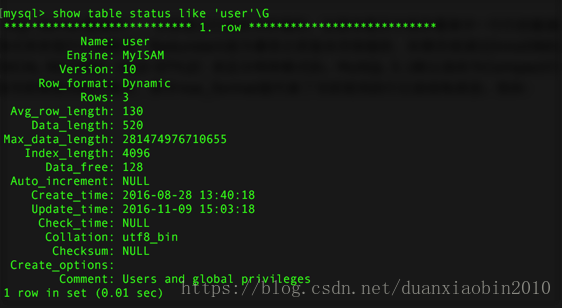

show table status like ‘user’\G



数据库实例的一个作用就是读取页中存放的行记录。如果我们知道规则，那么也可以读取其中的记录，如之前的py_innodb_page_info工具。下面将具体分析各格式存放数据的规则。

Compact行记录的格式

Compact行记录是在MySQL 5.0时被引入的，其设计目标是能高效存放数据。简单来说，如果一个页中存放的行数据越多，其性能就越高。Compact行记录以如下方式进行存储:



-变长字段长度列表：如果列的长度小于255字节，用1字节表示；如果大于255个字节，用2字节表示（变长字段的长度最大不可以超过2个字节，这也很好地解释了为什么MySQL中varchar的最大长度为65 535，因为2个字节为16位，即2^16-1=65 535）

-NULL标志位：表明该行数据是否有NULL值。占一个字节。

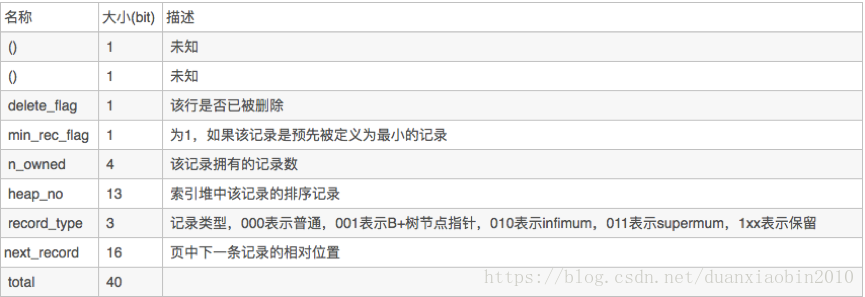

-记录头信息：固定占用5字节,每位的含义见下表：

在每个列的存储数据中，NULL不占该部分任何空间。此外还有两个隐藏列，事务ID列和回滚指针列，分别为6字节和7字节。若innodb表没有定义主键，每行还会增加一个6字节的rowid列。
