NMOS管G端电平异常,求解释

  • Post author:
  • Post category:其他

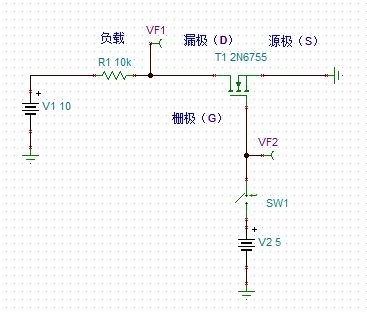

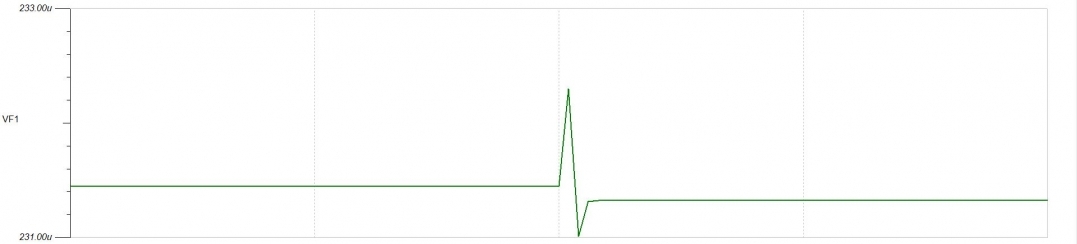

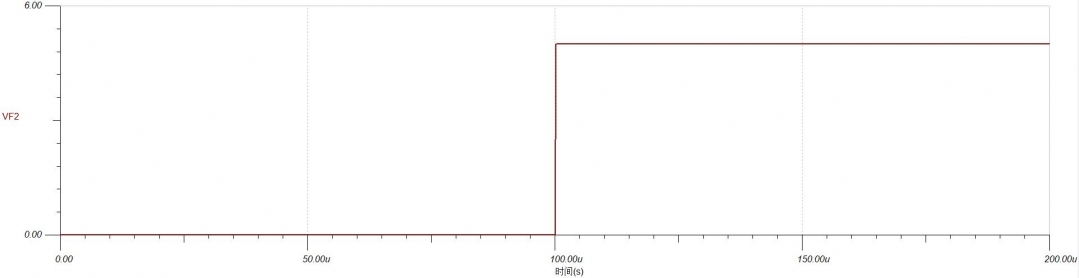

最近在用MOS管做电子开关,遇到一个难以解释的现象。简化电路如图1所示,NMOS漏极(D)连接电源,源极(S)连接负载,栅极(G)连接控制信号。期望通过控制G极的高低来控制NMOS的通断,从而控制接通或者断开负载与地的回路,图中开关SW 0-100us处于断开状态,100-200us处于闭合状态,得到的VF1和VF2分别如图2和图3所示。












可是,为什么VF2一开始的时候就是5V呢?而且,我试过了,VF2在0-100us之间的电压跟开关SW1下面接的电源有关系,例如我将5V改为8V,那么VF2在0-100us期间的电压就会是8V左右。即使开关SW1在0-100us时断开,认为NMOS的栅极(G)处于浮动状态,那为什么G端测到的电压会跟开关下端的供电有关呢?这个现象如何解释?

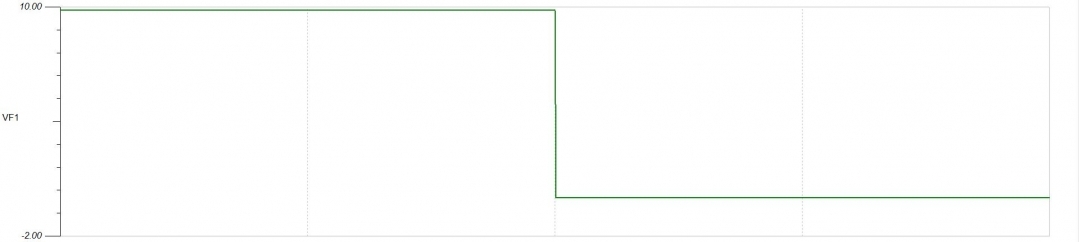

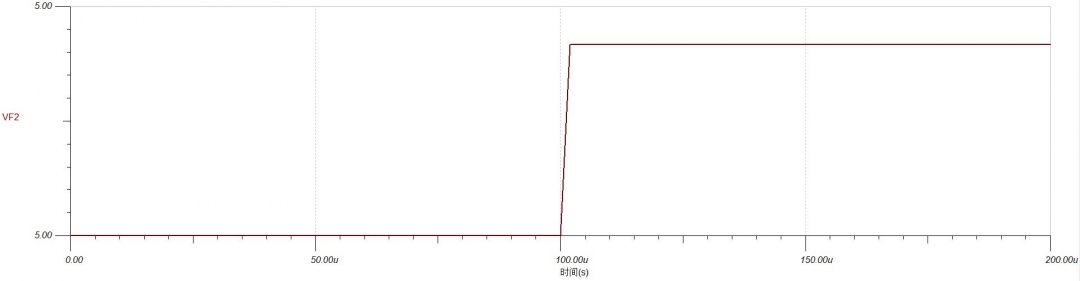

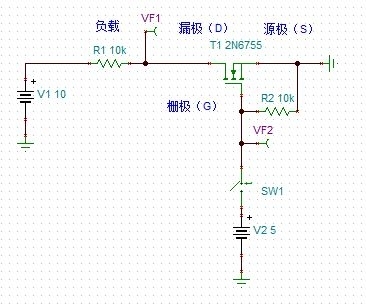

如果我在NMOS的栅极(G)和地之间加一个下拉电阻,如图4所示状态,就能够实现我所期望的要求,得到的VF1和VF2分别如图5和图6所示。这里0-100us SW1处于断开状态,NMOS的栅极(G)被下拉至0V,所以Vgs=0v<Vth,NMOS截止,所以VF1=Vsource=10v;100-200us SW2处于导通状态,NMOS栅极(G)接到5v,Vgs=5v>Vth,NMOS导通,所以VF1≈0v。




















NMOS的栅极,开关断开,你让它开路,这肯定不可以的,这个分布电容的电压很难释放的。
