使用工具：
stm32f103C8T6
USB转串口
面包板
导线若干
LED3个
一、点灯
点亮LED灯，需要用到GPIO端口。
为了点亮LED灯，需要三个步骤：
打开GPIO口的时钟
初始化GPIO口（选择推挽输出）
设置低电平
1.打开时钟
GPIO的地址：
时钟的地址：
即0x40021018，则打开三个IO口的时钟需要将三个位都置1：
#define RCC_APB2ENR (*(unsigned int *)0x40021018)
// 打开时钟
RCC_APB2ENR |= (1<<3); // 打开 GPIOB 时钟
RCC_APB2ENR |= (1<<4); // 打开 GPIOC 时钟
RCC_APB2ENR |= (1<<2); // 打开 GPIOA 时钟
2. 初始化
GPIO口有八种模式：
输入浮空
输入上拉
输入下拉
模拟输入
开漏输出
推挽式输出
推挽式复用功能
开漏复用功能
这里使用推挽输出

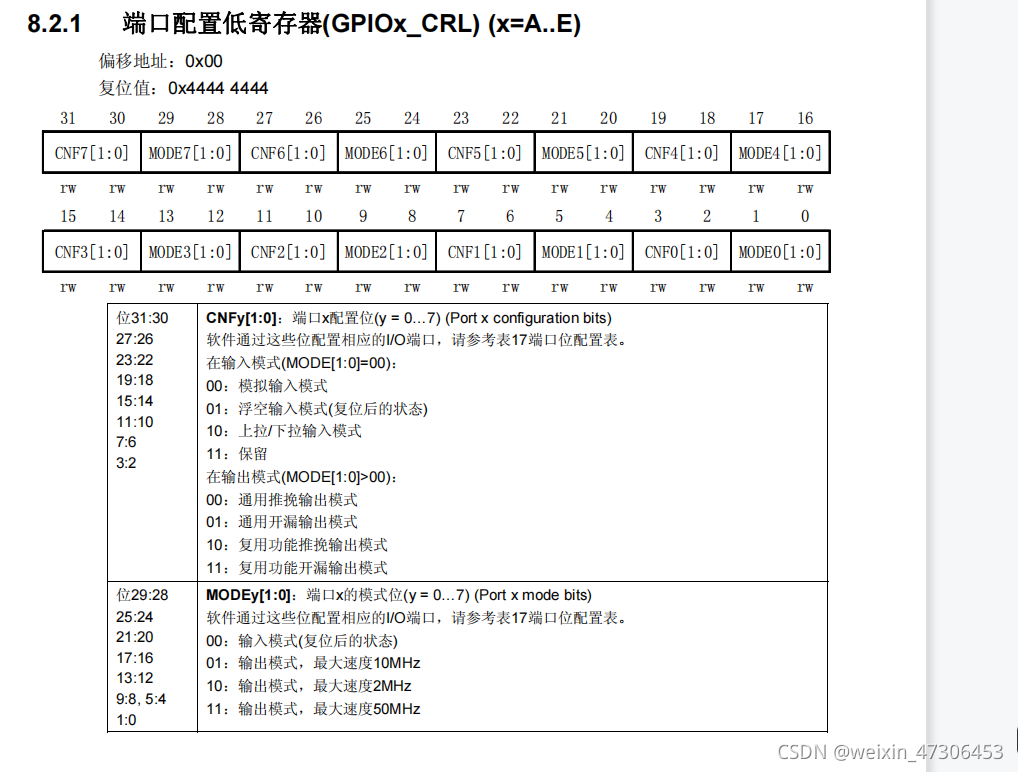

端口1-7为低，端口8-15为高。每个引脚由四个位控制。
以GPIOB和0号引脚（B0）为例，将其设置为推挽输出，并设置最大速度为10MHz，则将控制B0的四个位设置为0001:
#define GPIOB_CRL (*(unsigned int *)0x40010c00)
// 最后四位变为0001
GPIOB_CRL |= (1<<0); // 最后一位变1
GPIOB_CRL &= ~(0xE<<0); // 倒数2、3、4位变0
对于GPIOB的B0、GPIOC的C15、GPIOA的A0，设置如下：
#define GPIOB_CRL (*(unsigned int *)0x40010C00)
#define GPIOC_CRH (*(unsigned int *)0x40011004)
#define GPIOA_CRL (*(unsigned int *)0x40010800)
// 配置 GPIO 口为推免输出
// GPIOB----最后四位为0001
GPIOB_CRL |= (1<<0); // 最后一位变1
GPIOB_CRL &= ~(0xE<<0); // 倒数2、3、4位变0
// GPIOC----前四位为0001
GPIOC_CRH |= (1<<28); // 第四位变1
GPIOC_CRH &= ~(0xE0000000); // 前三位变0
// GPIOA----最后四位为0001
GPIOA_CRL |= (1<<0); // 最后一位变1
GPIOA_CRL &= ~(0xE<<0); // 倒数2、3、4位变0
3. 设置低电平
输出高电平则为1，低电平则为0
以GPIOB和0号引脚（B0）为例，将其设置为低电平:
`#define GPIOB_ODR (*(unsigned int *)0x40010C0C)
GPIOB_ODR &= ~(1<<0); // 最后一位变0
对于GPIOB的B0、GPIOC的C15、GPIOA的A0，
设置如下：
#define GPIOB_ODR (*(unsigned int *)0x40010C0C)
#define GPIOC_ODR (*(unsigned int *)0x4001100C)
#define GPIOA_ODR (*(unsigned int *)0x4001080C)
GPIOB_ODR &= ~(1<<0); //最后一位变为0
GPIOC_ODR &= ~(1<<15); //倒数16位变为0
GPIOA_ODR &= ~(1<<0); //最后一位变为
三、创建项目
1. 新建项目
点击Project下的New uVision Project:
选择项目路径，填写文件名
选择芯片：
点击ok：
右击文件夹，添加新文件:

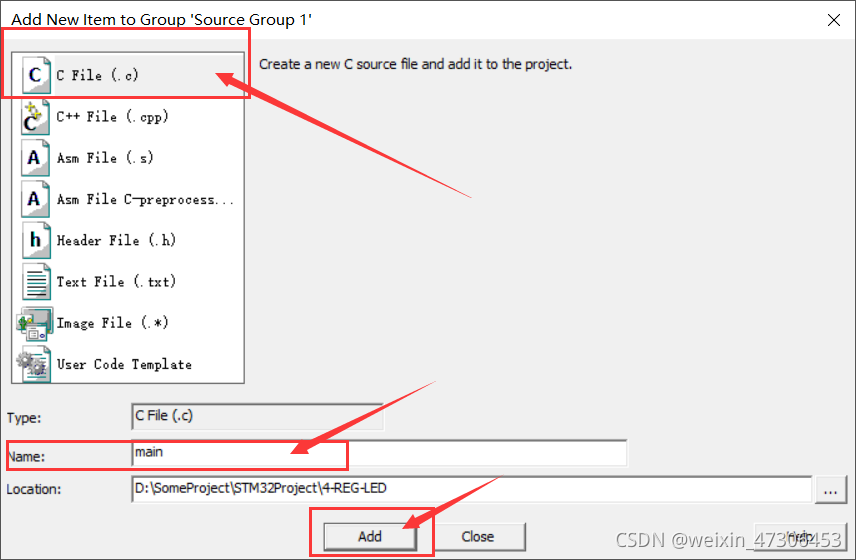

选择.c，文件名为main：

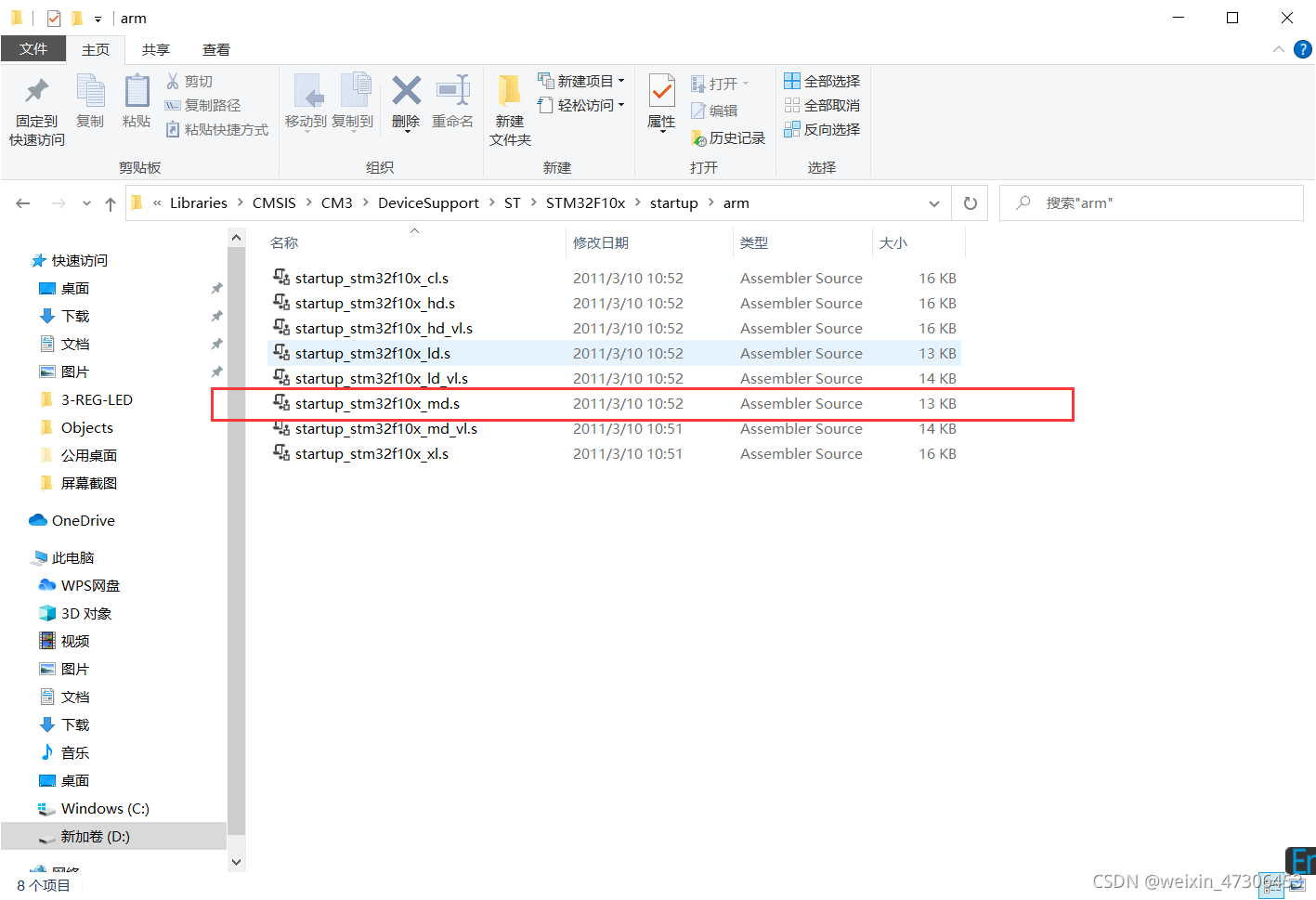

将所需要的启动文件复制到项目目录下(f103c8t6启动文件为startup_stm32f10x_md.s:
（可以在磁盘里面搜索）
然后复制粘贴在之前所创的LED项目目录下。

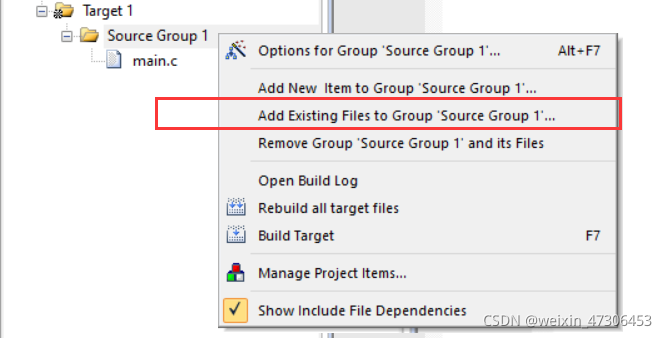

右击文件夹，选择Add Existing Files to Group Source Group 1(或双击文件夹):

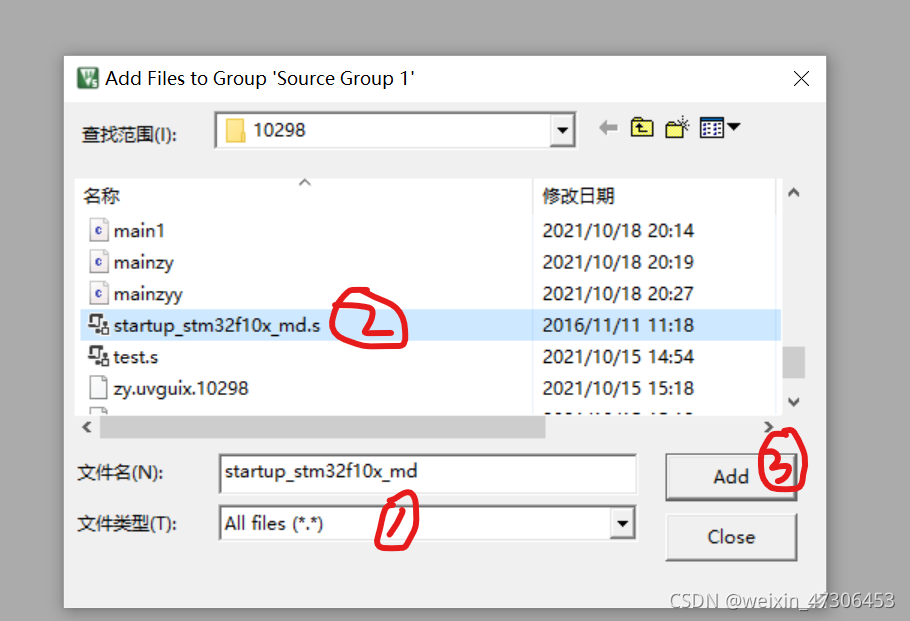

选择All FIles，选择刚刚添加的启动文件，Add，Add之后Close：
打开魔术棒，如下图所示勾选Create HEX File：
2. 编写代码
总代码：
#define GPIOB_BASE 0x40010C00
#define GPIOC_BASE 0x40011000
#define GPIOA_BASE 0x40010800
#define RCC_APB2ENR (*(unsigned int *)0x40021018)
#define GPIOB_CRL (*(unsigned int *)0x40010C00)
#define GPIOC_CRH (*(unsigned int *)0x40011004)
#define GPIOA_CRL (*(unsigned int *)0x40010800)
#define GPIOB_ODR (*(unsigned int *)0x40010C0C)
#define GPIOC_ODR (*(unsigned int *)0x4001100C)
#define GPIOA_ODR (*(unsigned int *)0x4001080C)
void SystemInit(void);
void Delay_ms(volatile unsigned int);
void Delay_ms( volatile unsigned int t)
{
unsigned int i;
while(t--)
for (i=0;i<800;i++);
}
int main(){
// 开启时钟
RCC_APB2ENR |= (1<<3); // 开启 GPIOB 时钟
RCC_APB2ENR |= (1<<4); // 开启 GPIOC 时钟
RCC_APB2ENR |= (1<<2); // 开启 GPIOA 时钟
// 设置 GPIO 为推挽输出
// 设置 GPIOB 最后四位为 0001 (B0)
GPIOB_CRL |= (1<<0); // 最后一位设置为1
GPIOB_CRL &= ~(0xE); // 倒数二、三、四位设置为0
// 设置 GPIOC 前四位为 0001 (C15)
GPIOC_CRH |= (1<<28); // 第四位设置为1
GPIOC_CRH &= ~(0xE0000000); // 前三位设置为0
// 设置 GPIOA 最后四位为 0001 (A0)
GPIOA_CRL |= (1<<0); // 最后一位设置为1
GPIOA_CRL &= ~(0xE); // 倒数二、三、四位设置为0
// 3个LED初始化为不亮（即高点位）
GPIOB_ODR |= (1<<0); // 最后一位设置为1
GPIOC_ODR |= (1<<15); // 倒数第15位设置为1
GPIOA_ODR |= (1<<0); // 最后一位设置为1
while(1){
GPIOB_ODR &= ~(1<<0); // 点灯1
Delay_ms(1000000);
GPIOB_ODR |= (1<<0); // 灭灯1
Delay_ms(1000000);
GPIOC_ODR &= ~(1<<15); // 点灯2
Delay_ms(1000000);
GPIOC_ODR |= (1<<15); // 灭灯2
Delay_ms(1000000);
GPIOA_ODR &= ~(1<<0); // 点灯3
Delay_ms(1000000);
GPIOA_ODR |= (1<<0); // 灭灯3
Delay_ms(1000000);
}
}
void SystemInit(){
}
四、连接电路
对于USB转TTL模块和stm32f103c8t6连接
GND — GND
3v3 — 3v3
TXD — A10
RXD — A9
总电路：
编译：
连接到电脑，打开mcuisp，上传HEX文件到stm32f103c8t6上：
灯就亮起来了
五、总结
本实验是STM32 F103之点亮LED流水灯，过程还是挺艰辛，有很多小错误，需要去搜索，查询。
