刘帅嵌入式系统-协处理器Load/Store指令寻址方式三

  • Post author:
  • Post category:其他



​事先更新[<Rn>],#+/-<offset_8>*4

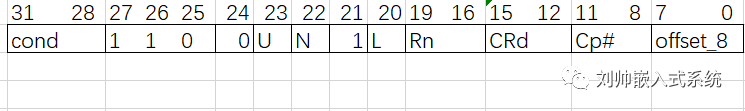

指令编码格式:

存地址计算方法:

这种寻址方式产生一段连续的内存地址。第一个地址为基址寄存器<Rn>的值,记作<first_address>;随后的每个地址是前一个内存地址加4(字节);直到协处理器发出信号,结束本次数据传输。最后一个地址值为基址寄存器<Rn>的值加上/减去指令中立即数的4倍,记作<end_address>。这种寻址方式允许协处理器来决定传输数据的数目。

这种寻址方式最大可以传输16个字的数据。

当指令执行条件满足时,将<end_address>的值写入基址寄存器<Rn>。

指令中寻址方式的语法格式:

[<Rn>],#+/-<offset_8>*4

–offset_8为8位立即数,该偏移量乘以4,生成新地址偏移量。

计算内存实地地址的伪代码:

if ConditionPassed(cond) then

start_address  = Rn

if U == 1 then

Rn= Rn + offset_8*4

else /* U == 0 */

Rn= Rn – offset_8*4

address = start_address

while(NotFinished(coprocessor[cp_num]))

address = address + 4

end_address = address

使用说明:

当R15作为Rn时,会产生不可预知的错误。
