Quartus18.1自带仿真工具实现仿真



1. 软件版本

win10 下使用“Quartus (Quartus Prime 18.1) Standard Edition”版本测试，其他版本均可。



2. 设计流程



2.1 源程序代码

此处忽略…

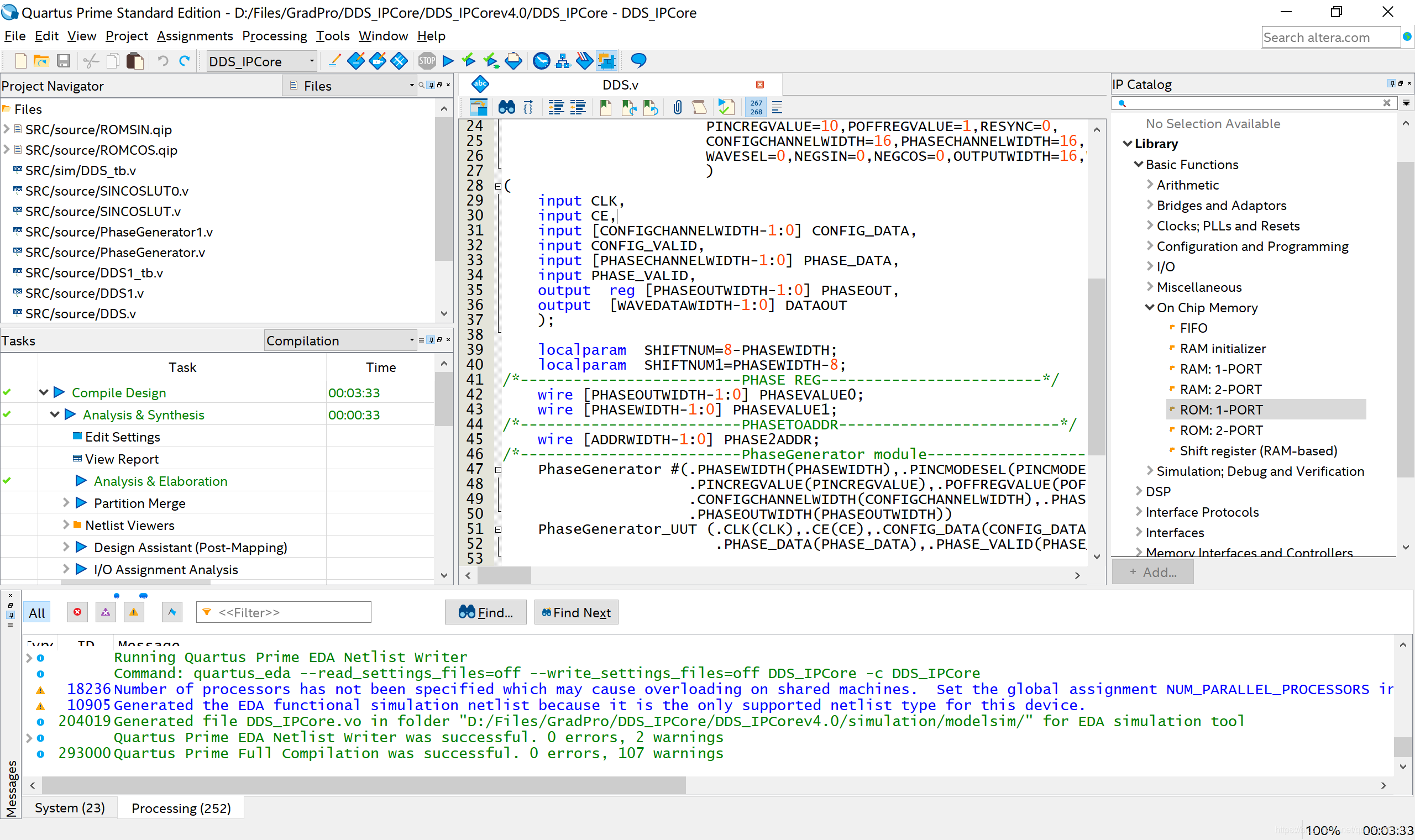

放上部分截图，建议先用简单项目进行测试

在这里插入图片描述



2.2 新建仿真波形文件

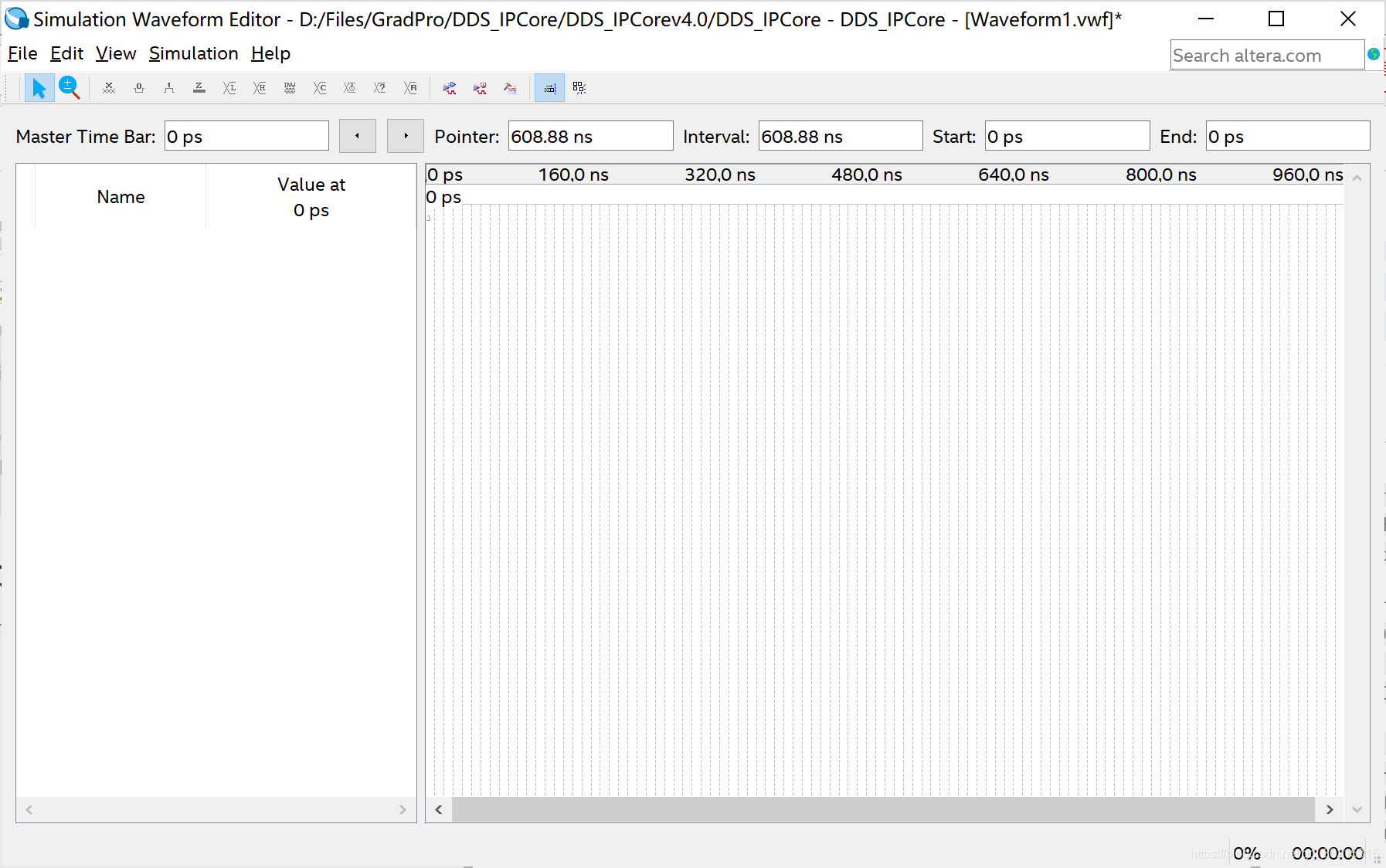

  • File—New—University Program VWF，出现下面界面

    在这里插入图片描述
  • 双击左边空白处，弹出新界面

    在这里插入图片描述

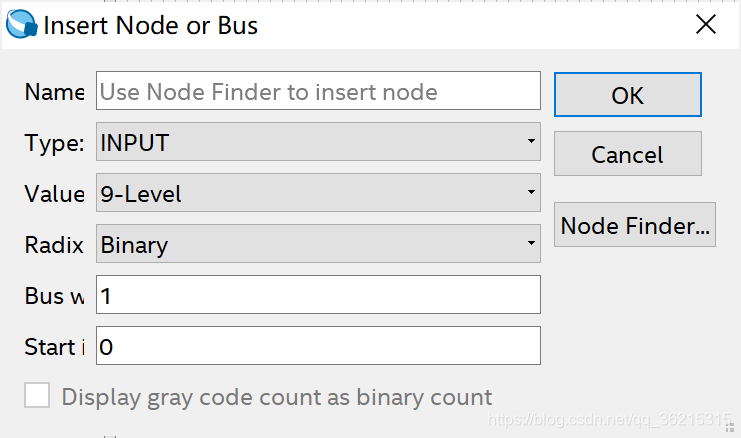

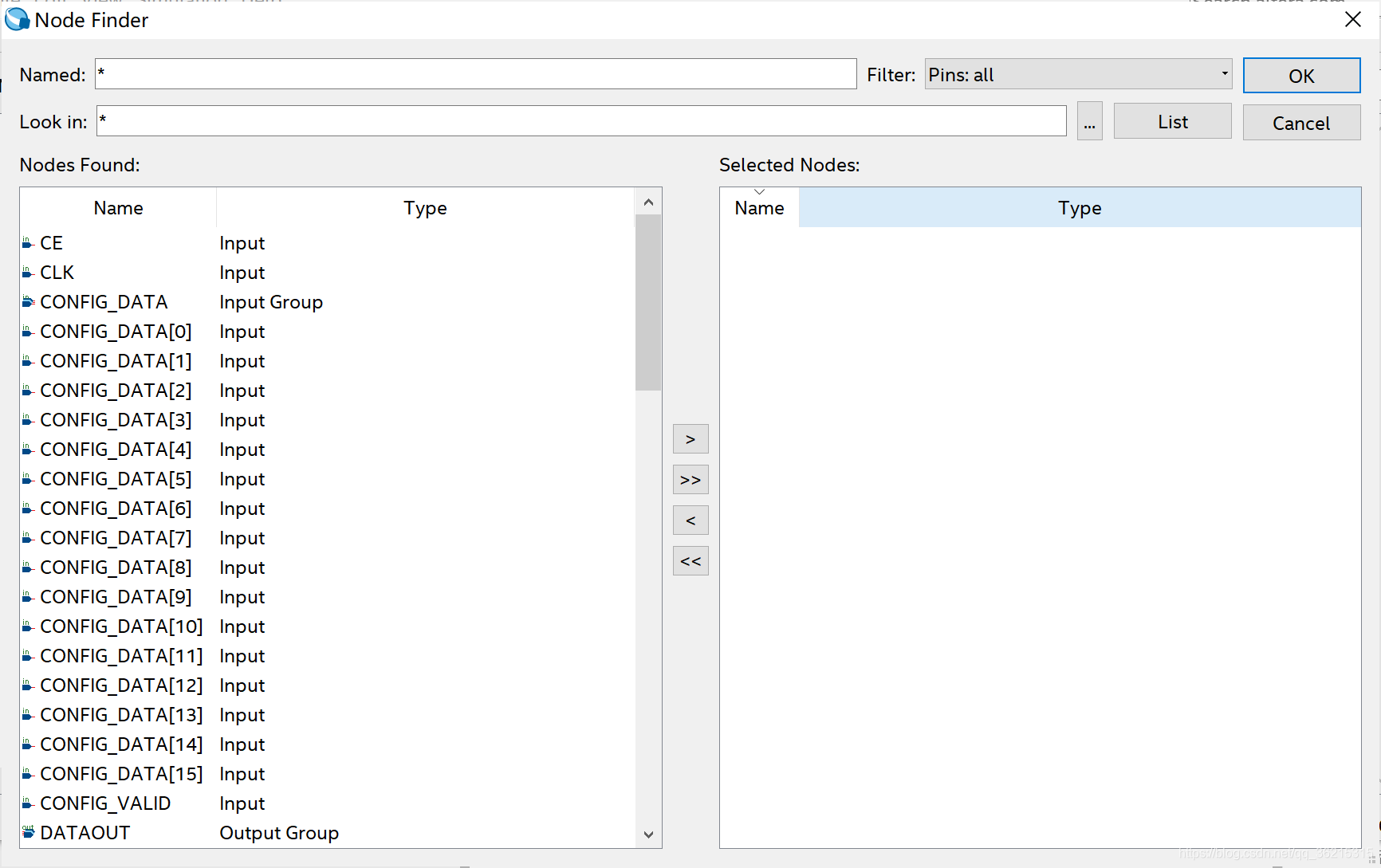

  • 点击Node Finder

    在这里插入图片描述
  • 点击List

    在这里插入图片描述
  • 选择仿真需要的端口，并添加到右边空白处，ps:这里左边的端口列表便是文件中的所有端口

    在这里插入图片描述
  • 点击OK，即可

    在这里插入图片描述

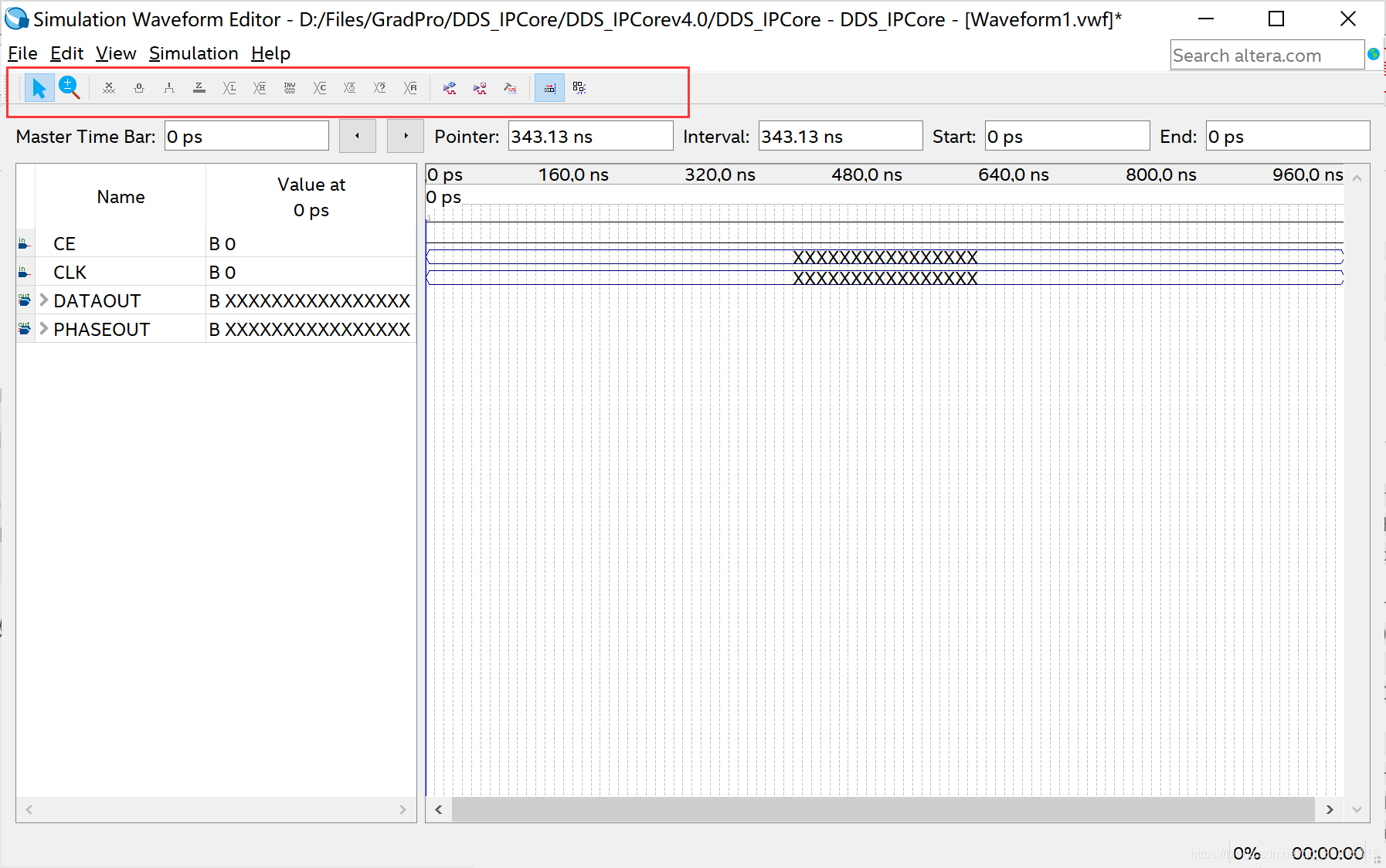

  • 接下来就要给输入端口增加激励，红框中的命令，鼠标放图标上自动显示功能，这里就不再讲具体是什么了

    在这里插入图片描述

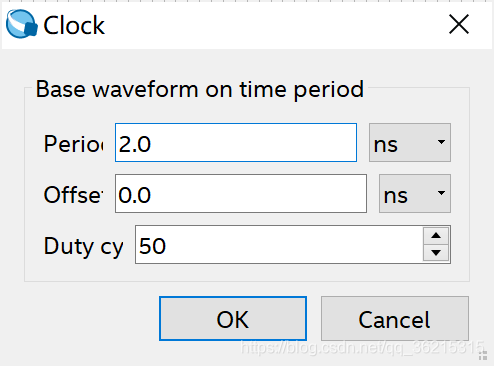

  • 添加激励后。注意：注意时钟比较特别，还需要给它时钟周期，时钟信号的偏移以及信号的占空比，标准时钟占空比肯定为50%。

    在这里插入图片描述

    在这里插入图片描述

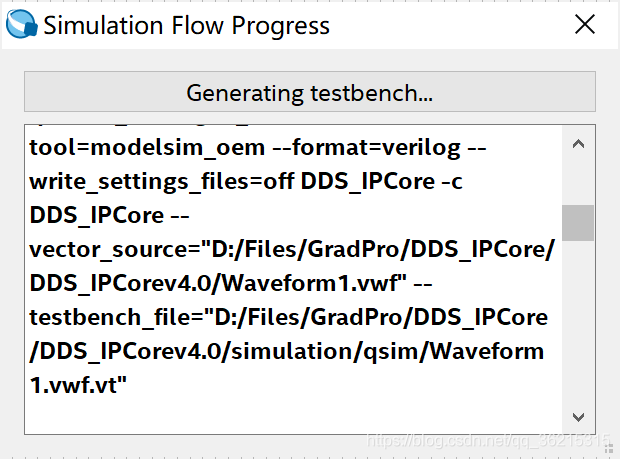

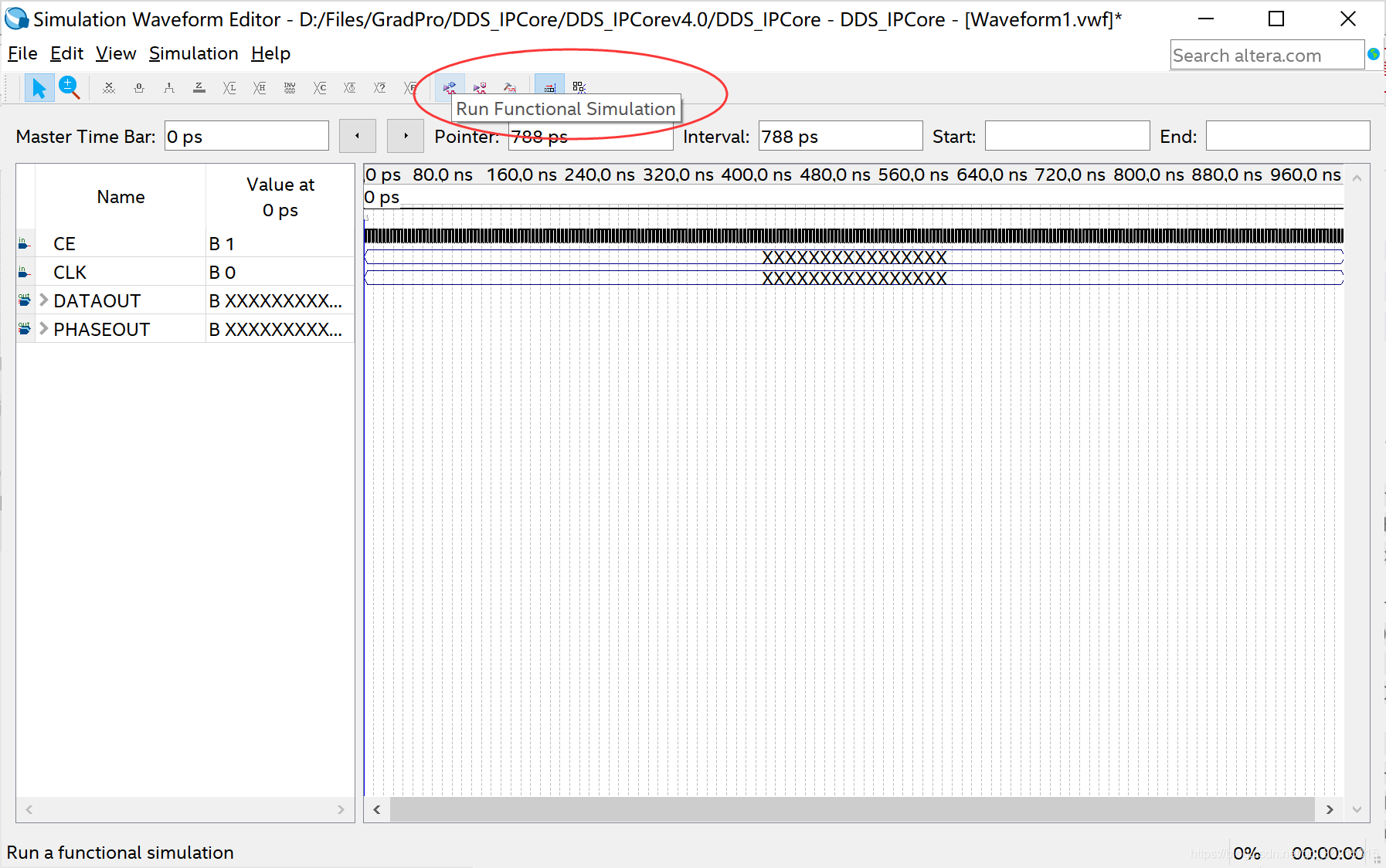

  • 开始仿真

    在这里插入图片描述

    在这里插入图片描述

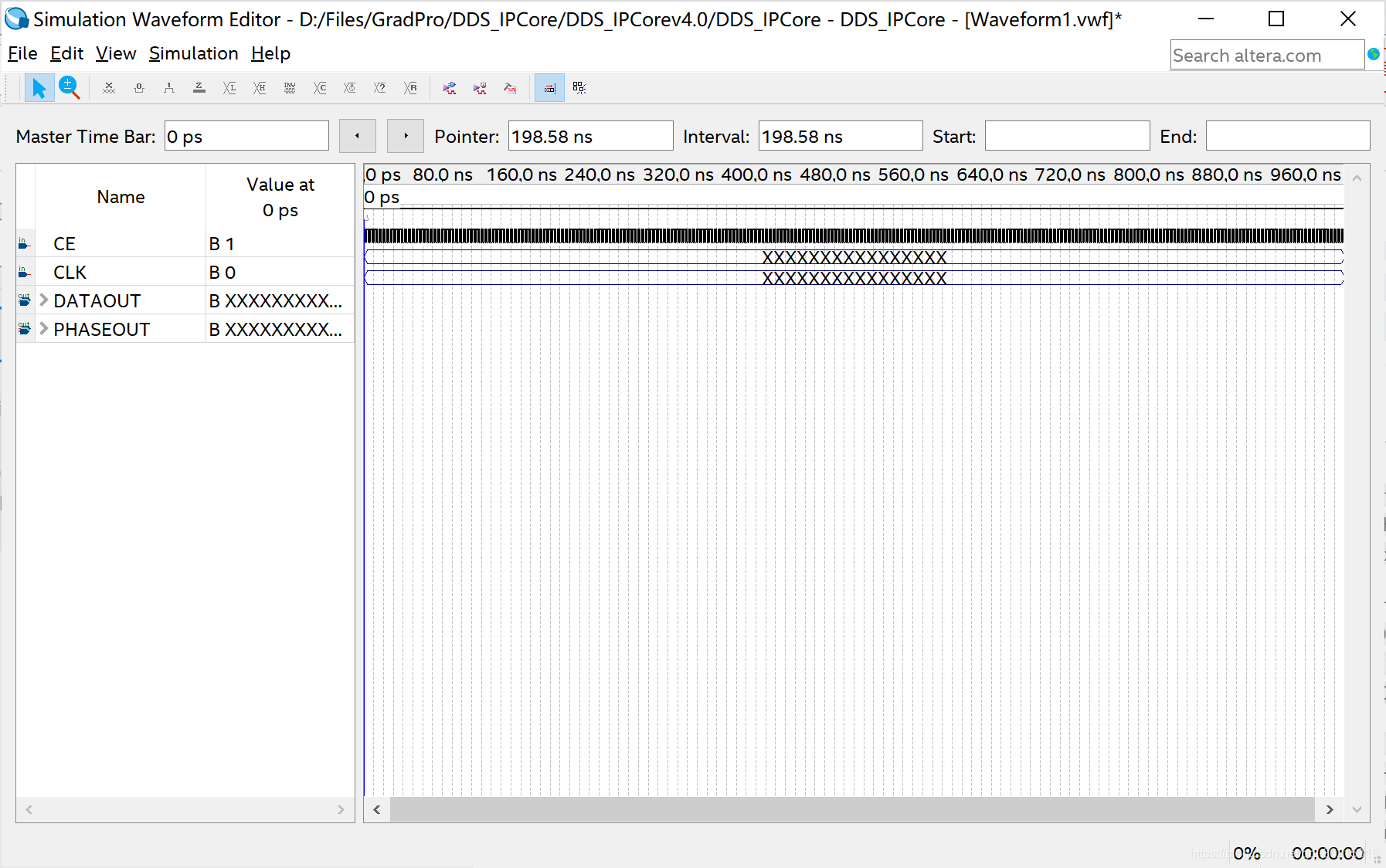

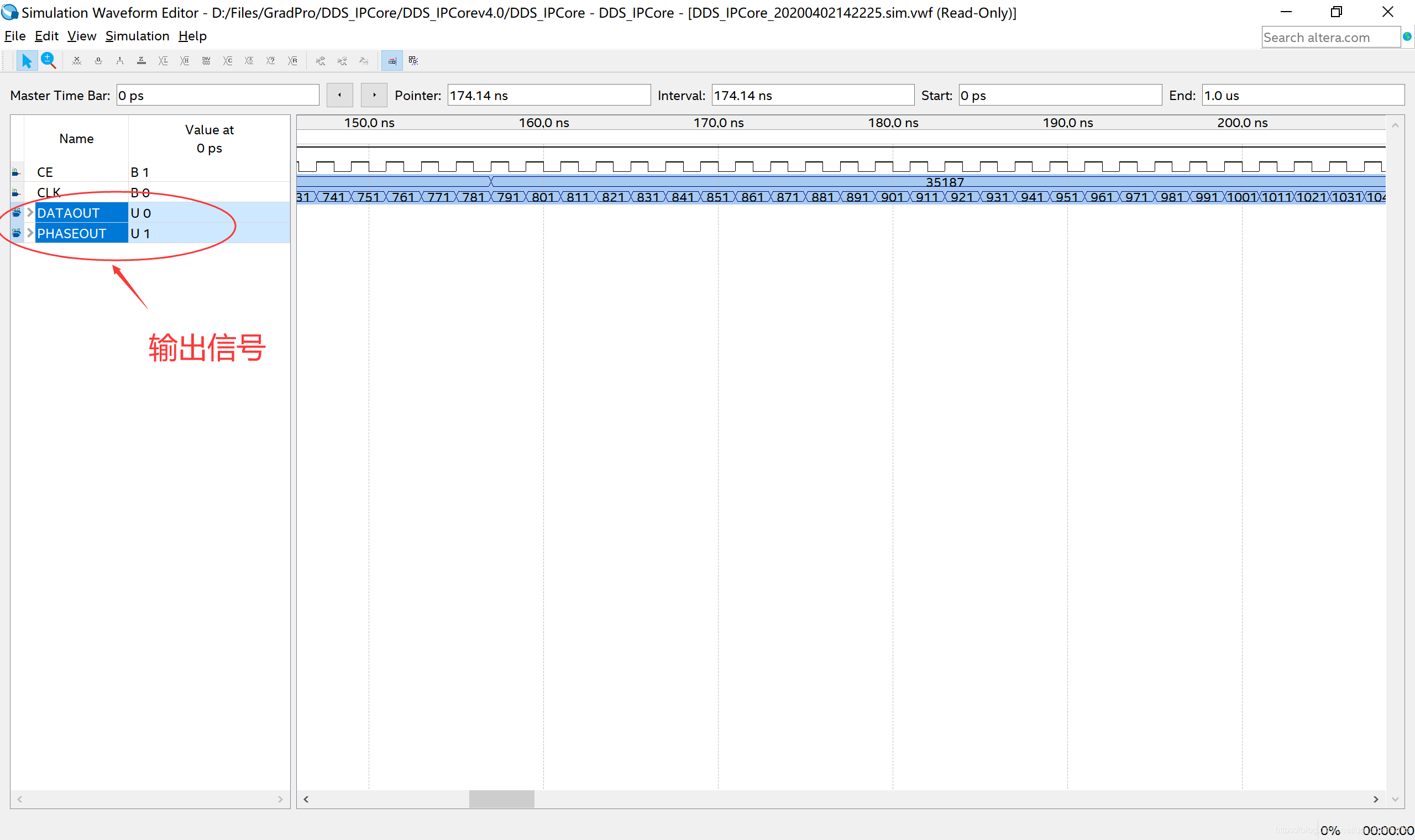

  • 仿真结果

    在这里插入图片描述

有没有觉得很简单呀…
