本教程总共分为三部分，导航链接如下：

Openstack手动安装部署步骤详解（上）：



https://blog.csdn.net/weixin_39329758/article/details/103494226

一、目的及要求

二、所需环境

三、项目结构及Openstack架构

四、虚拟网络全局设定

五、环境预配置

Openstack手动安装部署步骤详解（中）：



https://blog.csdn.net/weixin_39329758/article/details/103504170

六、本地源的制作

七、keystone认证服务的安装

八、glance的安装与配置

九、nova服务的安装与配置

Openstack手动安装部署步骤详解（下）：



https://blog.csdn.net/weixin_39329758/article/details/103518015

十、neutron的安装与配置-controller0

十一、dashboard服务的安装与配置

十二、nova-compute的安装与配置

十三、neutron-compute 的安装与配置

十四、neutron 的安装与配置（compute0）

十五、新建网络

十六、可能遇到的问题及解决方法

Openstack手动安装部署步骤详解（下）

十、neutron的安装与配置-controller0

10.1 neutron服务概述

Neutron提供了网络、子网、路由器的抽象，每一个都有模仿其物理副本的功能，网络包含子网，路由器在不同的子网和网络之间路由器通信。

Neutron网络服务是OpenStack管理所有的包括网络方面的虚拟网络基础设施，访问层方面的物理网络基础设施。

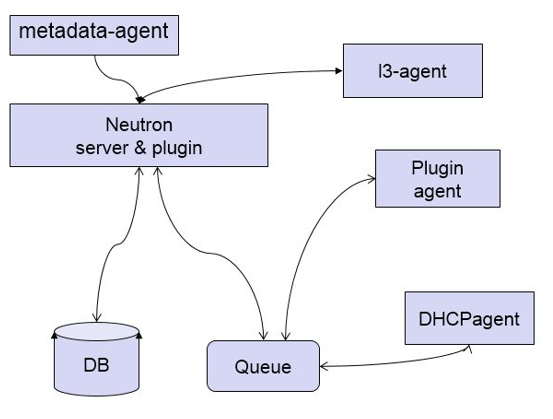

Neutron的架构：

10.2 neutron的安装与配置

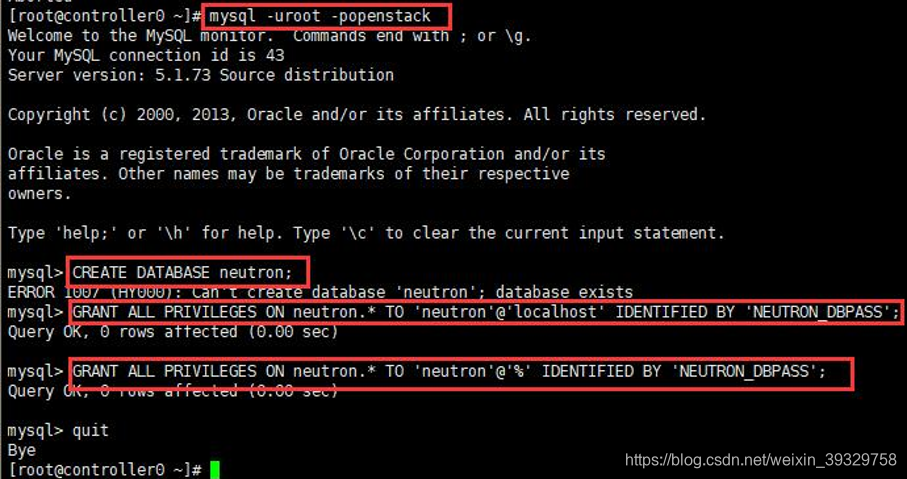

10.2.1 创建数据库并授权

10.2.2 配置keystone用户

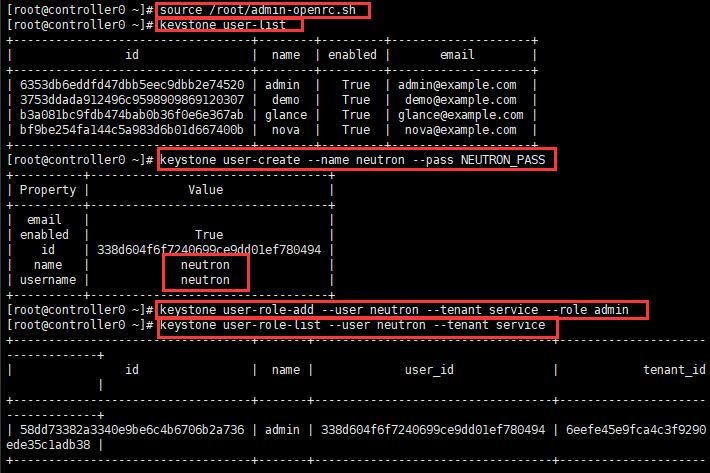

配置keystone用户并授权

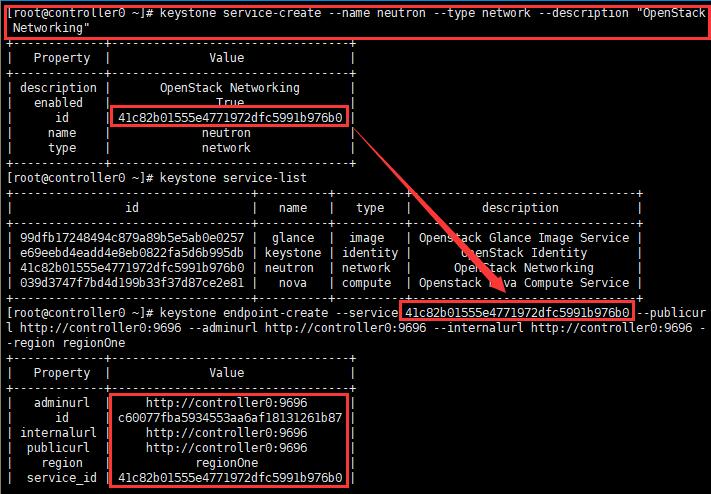

配置service并注册endpoint

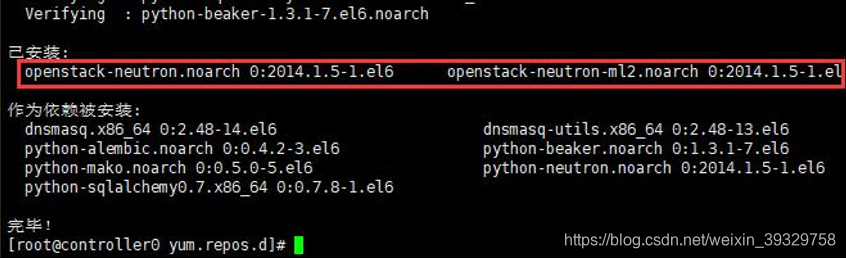

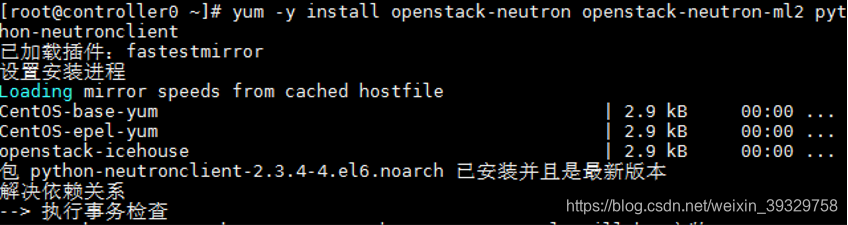

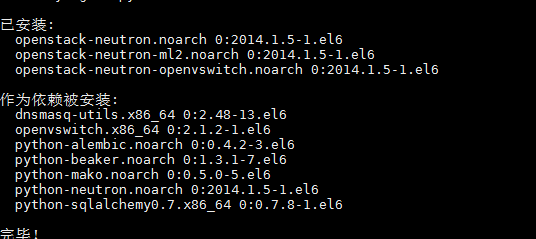

10.2.3 安装neutron所需的安装包

10.2.4 配置neutron

配置数据库连接

验证

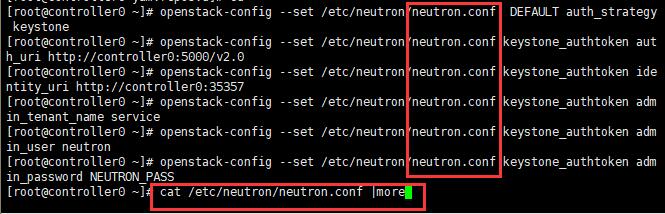

配置keystone认证

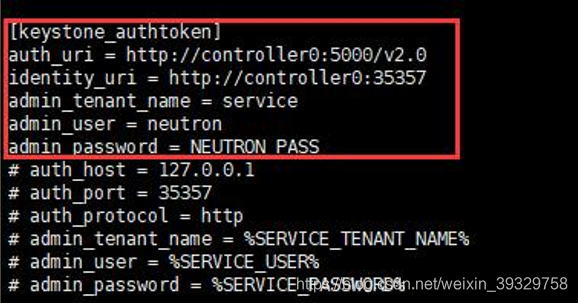

验证

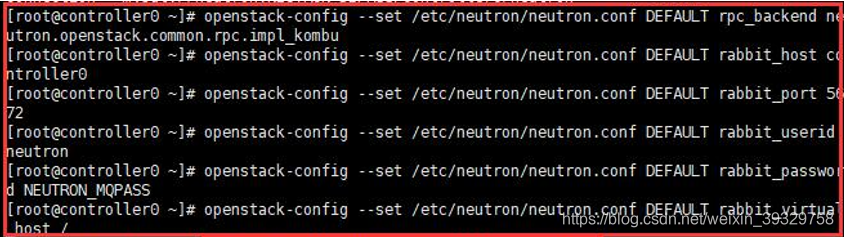

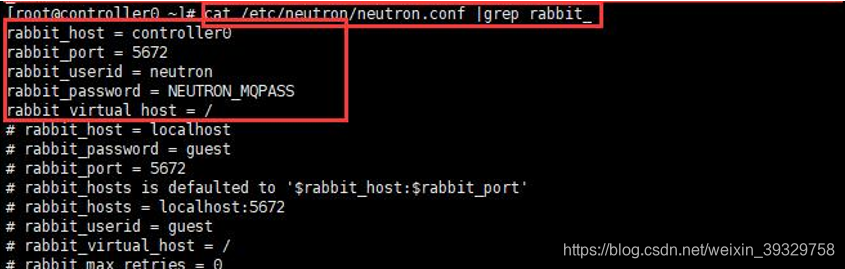

配置rabbitma连接

验证

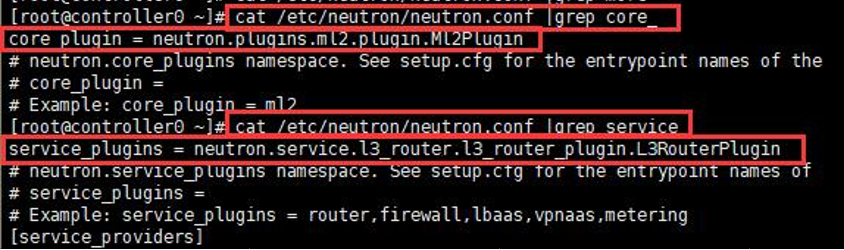

neutron使用二层插件

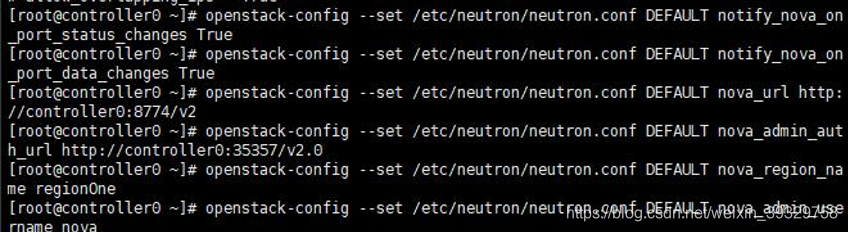

配置neutron和nova状态变更

查看service租户的ID号码

网络拓扑改变设置

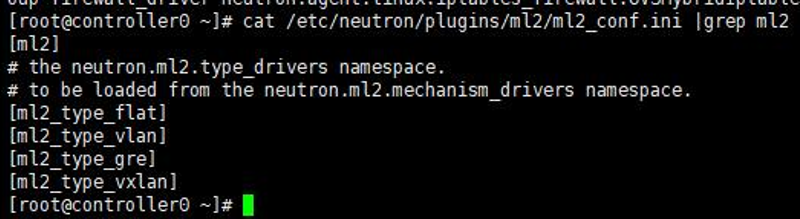

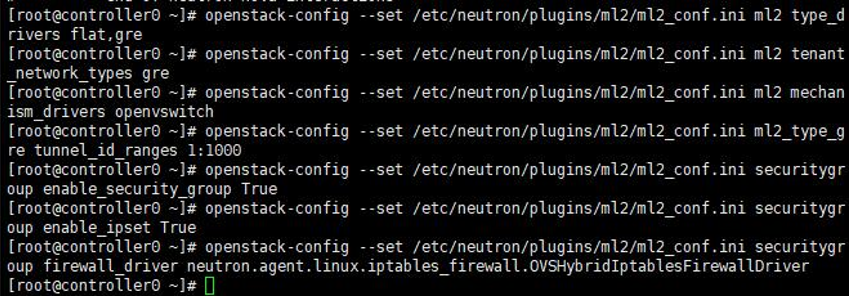

配置ovs二层插件

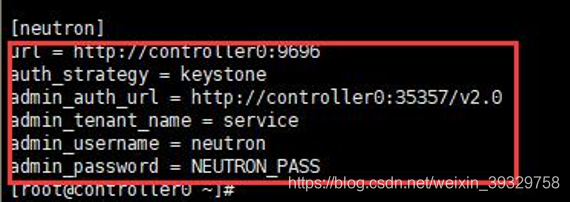

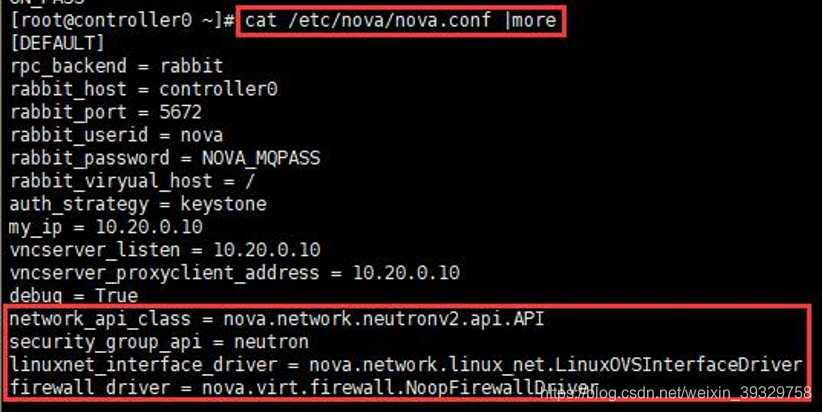

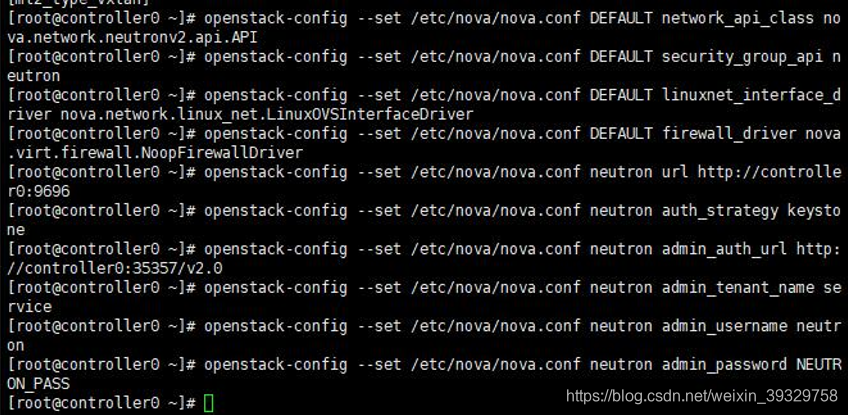

配置nova支持neutron

启动neutron-server服务

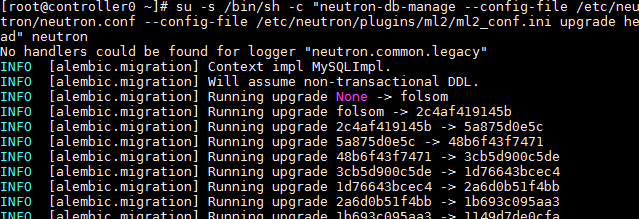

同步数据库

重启nova服务，和neutron联动

重启neutron-server

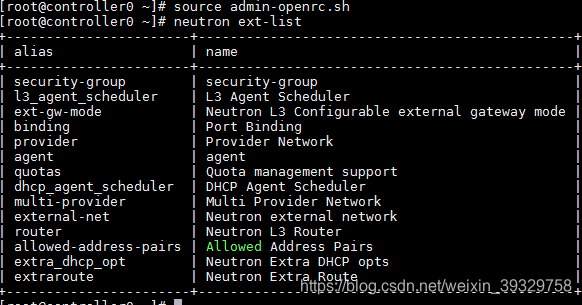

在controller0上校验neutron配置

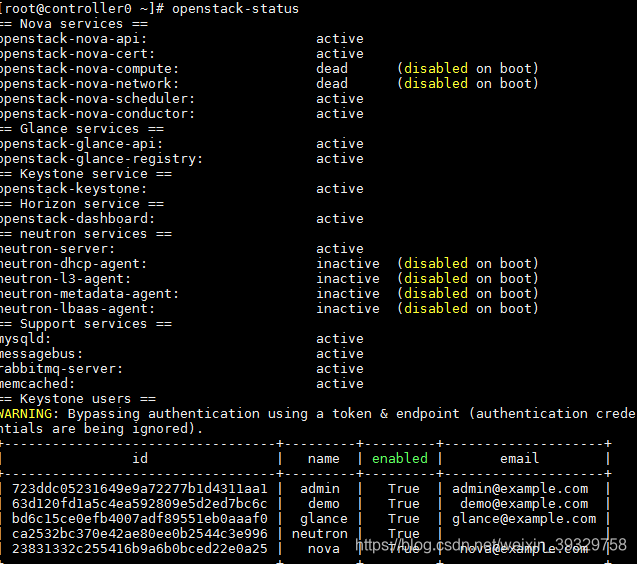

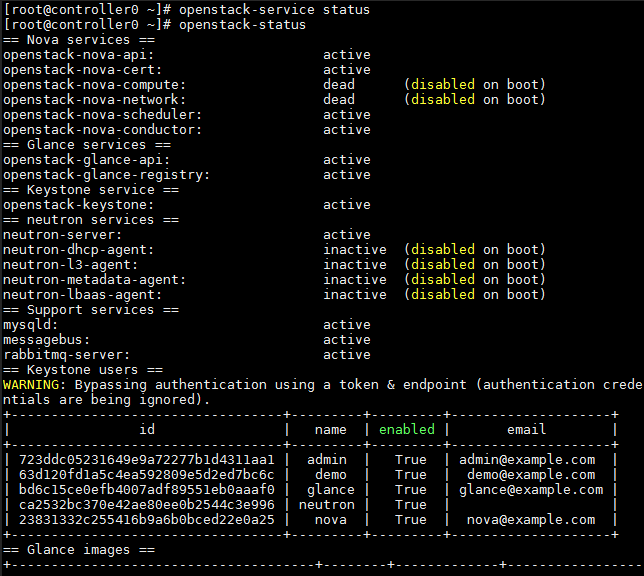

查看服务状态

十一、dashboard服务的安装与配置

11.1 dashboard服务概述

服务名称：dashboard,项目名称;horizon,dashboard是一个web接口，使得云平台管理员以及用户可以管理不同的OpenStack资源以及服务。提供一个用户和管理员的web管理界面，支持大部分命令行下的功能。

Horizon提供了一个模块化的，基于web的图形化界面服务门户，用户可以通过浏览器使用web图形化界面来访问、控制他们的计算、存储和网络资源、如启动实例、分配IP地址、设计访问控制等。Horizon以图形的方式管理所有的project，包括nova虚拟机的创建，neutron网络，cinder存储，glance镜像等。

11.2 horizon组件的安装与配置

★该项的所有操作均在root用户进行

11.2.1 安装django14

上传软件包

安装

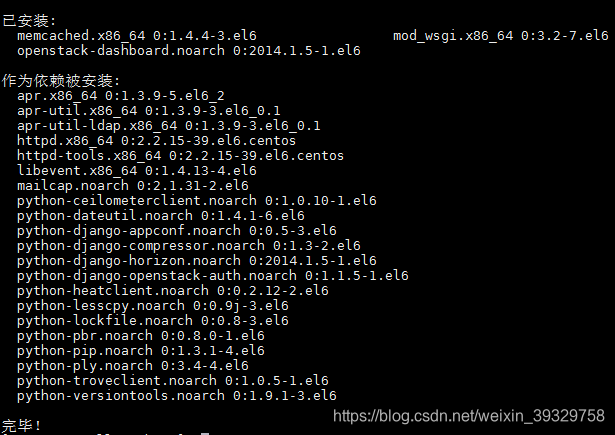

11.2.2 安装horizon组件

11.2.3 设置openstack-dashboard

允许所有主机访问仪表盘

在controller0节点上配置仪表盘以使用OpenStack服务

11.2.4 启动httpd和memcached服务并设为开机自启动

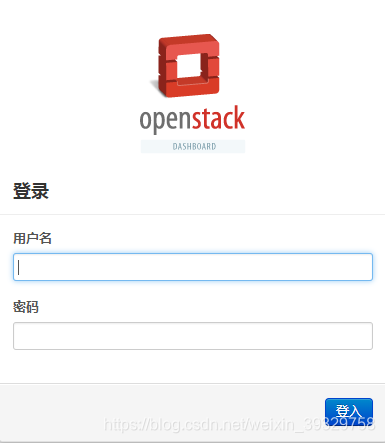

11.2.5 验证

十二、nova-compute的安装与配置

12.1 nova的安装和配置（compute0节点）

12.1.1 安装nova软件包

先创建文件夹

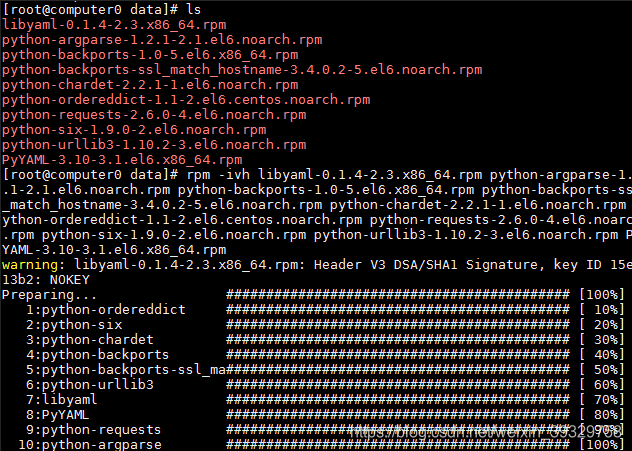

上传

安装nova

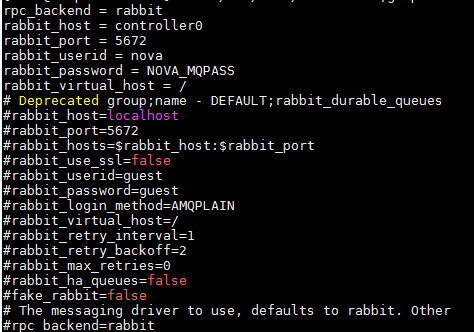

12.1.2 配置rabbit

校验

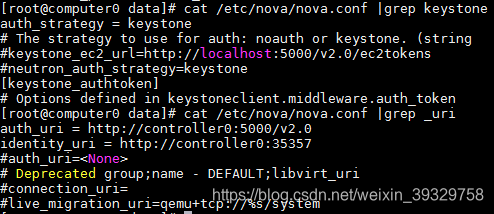

12.1.3 配置keystone连接

校验

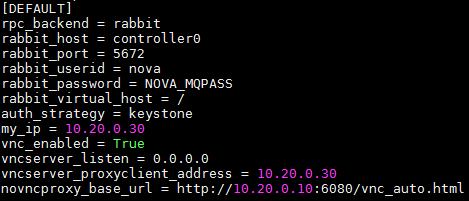

12.1.4 配置VNC代理

校验

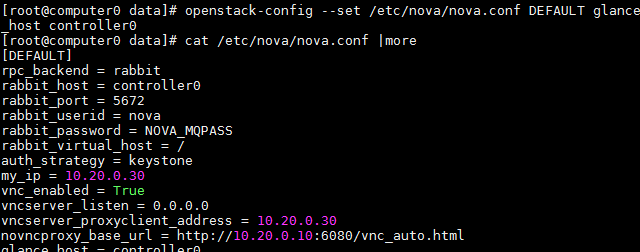

12.1.5 配置glance image所在的主机

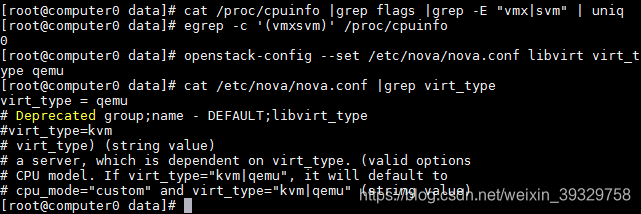

12.1.6 校验conpute0节点 是否支持硬件KVM

12.1.7 启动nova-compute服务

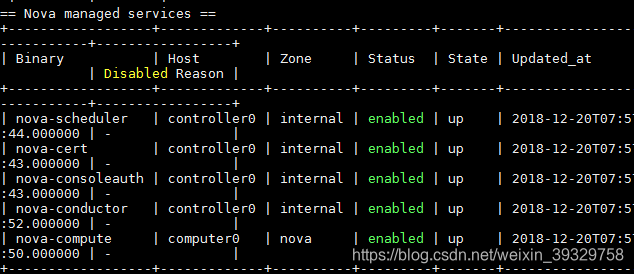

12.1.8 校验compute服务状况

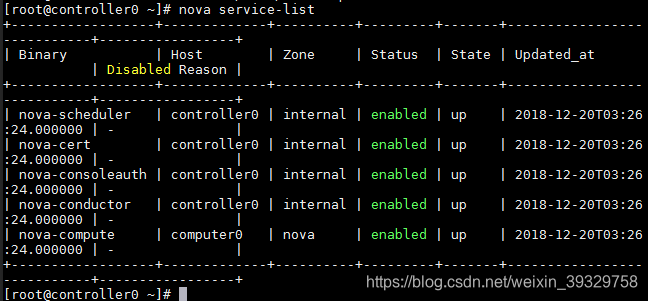

12.1.9 在controller0上确认nova-compute是否正常

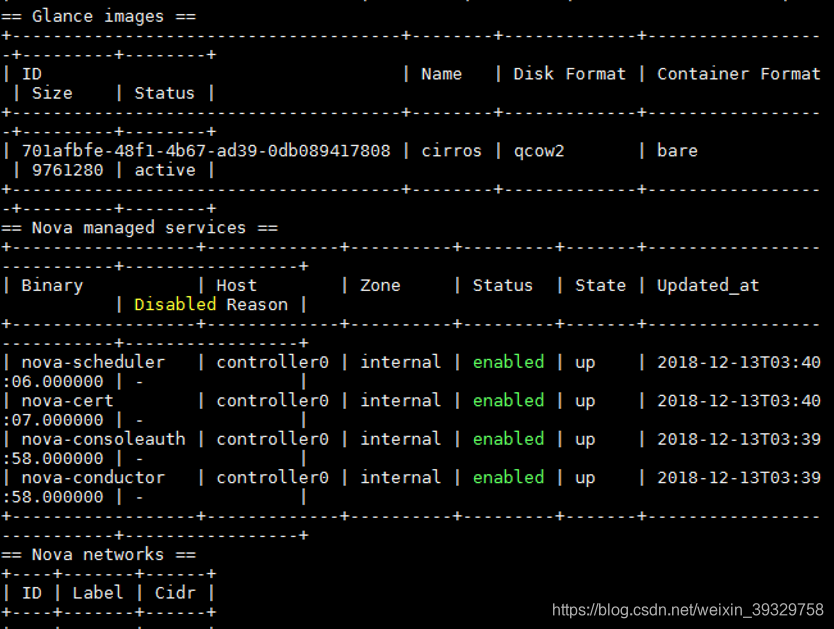

12.1.10 校验nova和glance是否正常及交互

十三、neutron-compute 的安装与配置

安装包括下列组件

1.    Neutron-server 负责接收用户发送的请求，转发至后端处理

2.    Neutron-l3-angent 负责instance和外部网络交互，即DNAT和SNAT

3.    Neutron-dhcp-agent 负责云网络中的动态地址分配

4.    Neutron-metadata-agent 网络元数据服务

5.    Neutron-openvswitch-agent 负责二层网络的构建

6.    Openvswitch 二层的OVS插件

13.1 neutron的安装与配置（compute0）

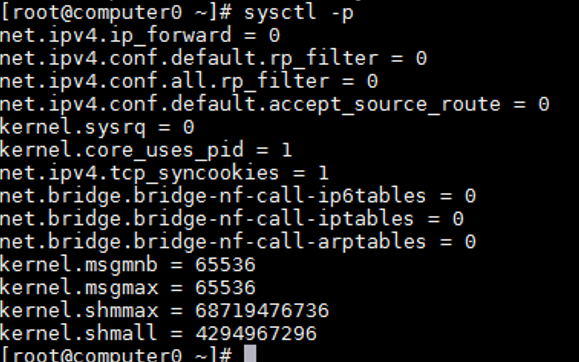

13.1.1 配置核心网络参数

13.1.2 安装neutron网络组建

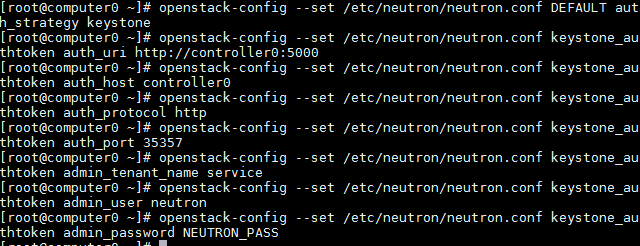

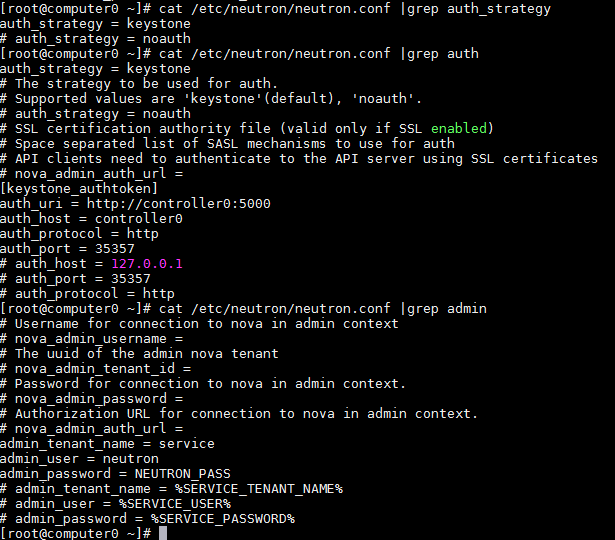

13.1.3 配置neutron keystone认证

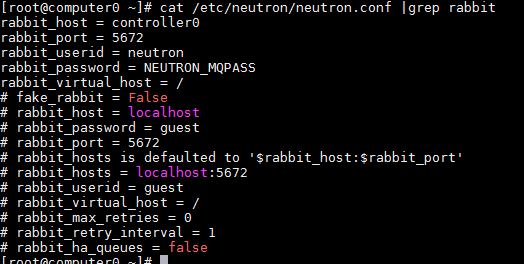

13.1.4 配置rabbitmq连接

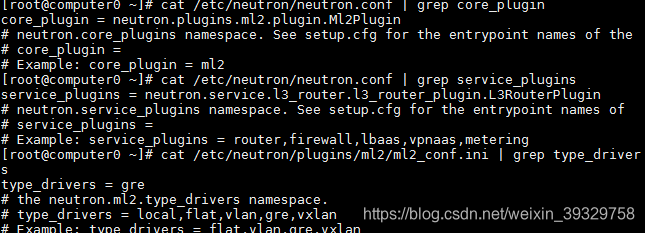

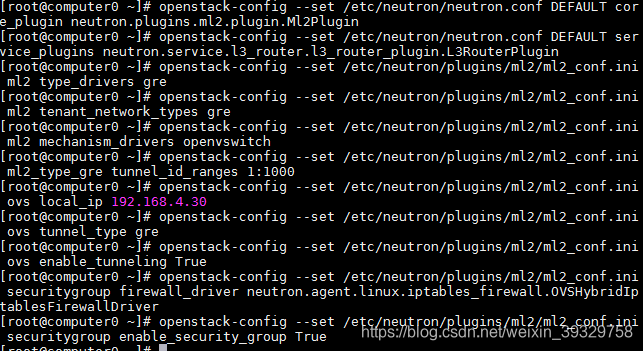

13.1.5 配置neutron使用ml2 for ovs and gre

验证

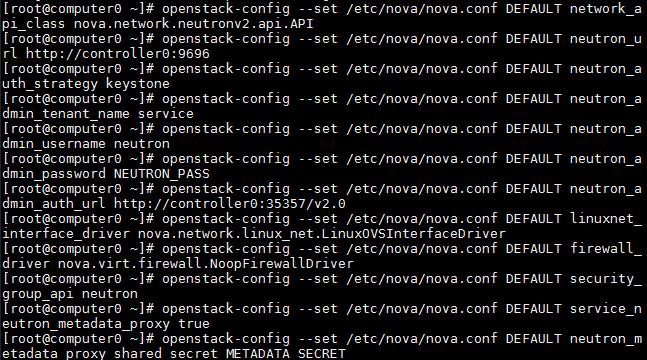

13.1.6 配置nova使用neutron提供网络服务

验证

13.1.7 启动服务openswitch

13.1.8 检查agent是否正常启动

十四、neutron 的安装与配置（compute0）

14.1 neutron的安装和配置（network）

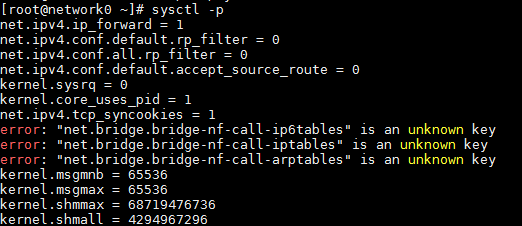

14.1.1 配置核心网络参数

14.1.2 安装neutron相关的包

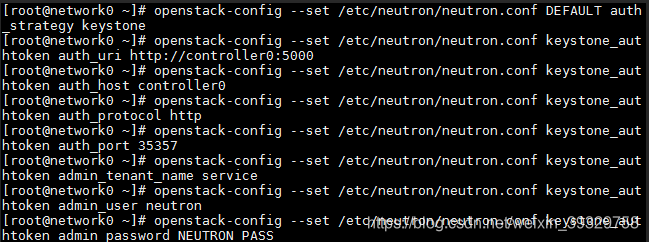

14.1.3 配置neutron-keystone认证

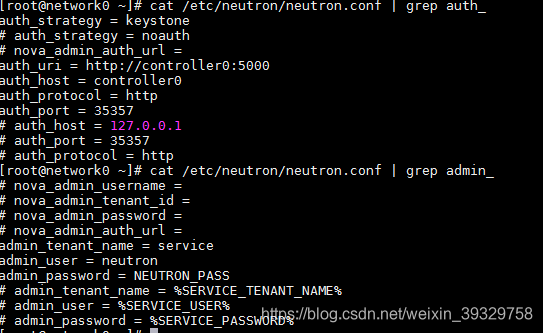

验证

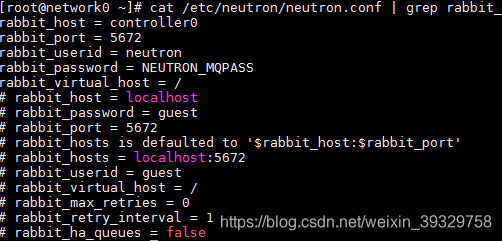

14.1.4 配置rabbitmq连接

验证

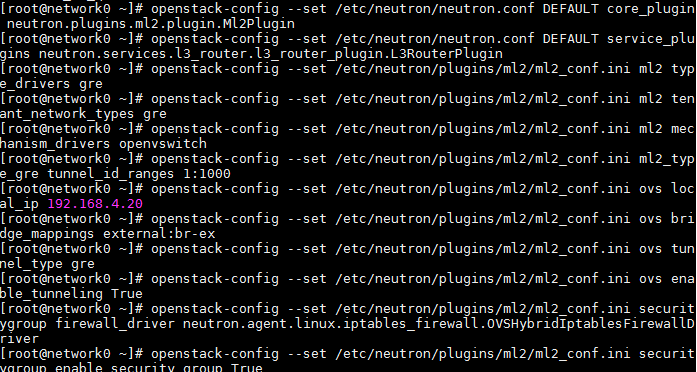

14.1.5 配置neutron使用ml+openswitch+age

验证

将/etc/neutron/plugin.ini指向/etc/neutron/plugis/ml2/ml_conf.ini

14.1.6 配置l3

14.1.7 配置dhcp agent

验证

14.1.8 将MTU设置为1400

先创建文件，添加配置

写入配置

删除运行的dnsmasq进程

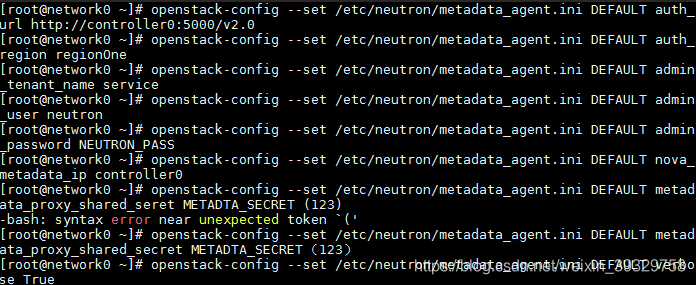

14.1.9 配置metadata agent

14.1.10 在控制节点上配置元数据代理共享

在控制节点上重启计算服务

14.1.11 在network0节点上启动openswitch

配置OVS

重启openswitch服务

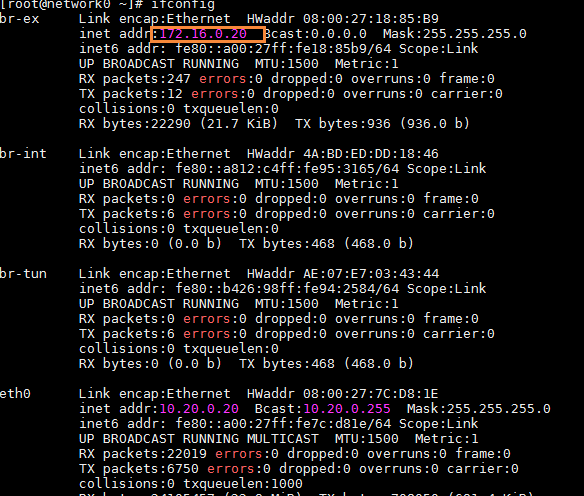

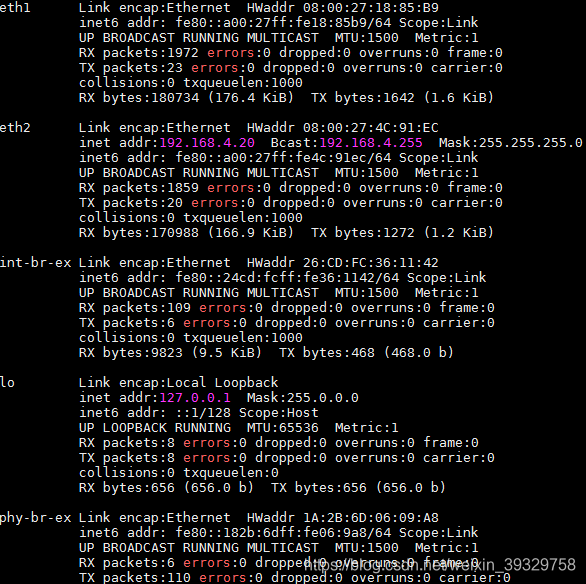

14.1.12 修改网卡1和网卡br-ext的配置

14.1.13 启动neutron服务

14.1.14 验证

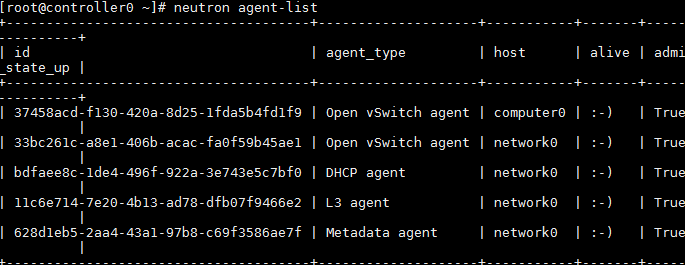

在controller0节点上验证

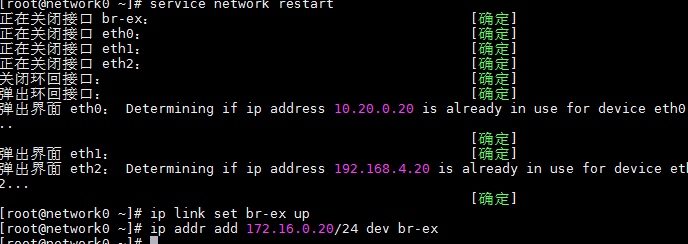

在network0上添加IP地址

分别在除了network0节点的其他两个验证连通性

十五、新建网络

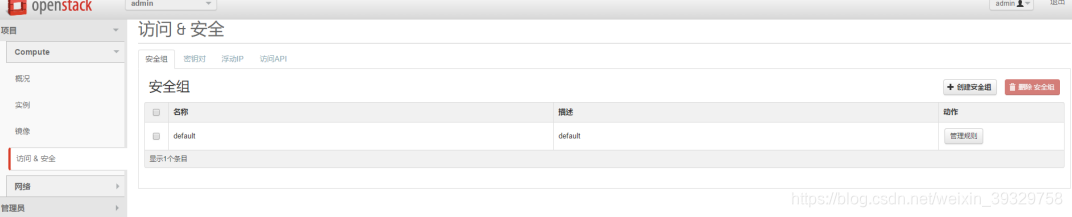

15.1 配置安全组

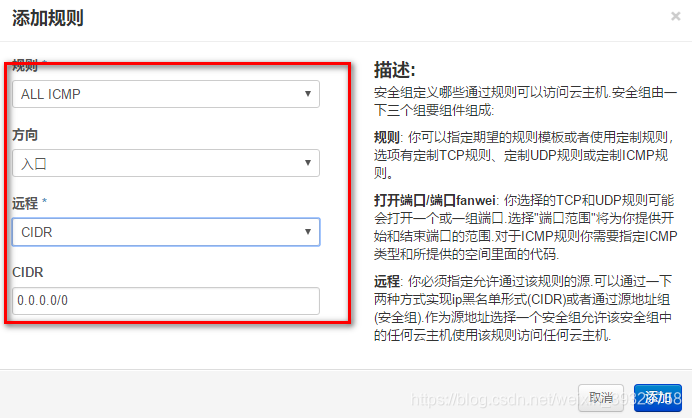

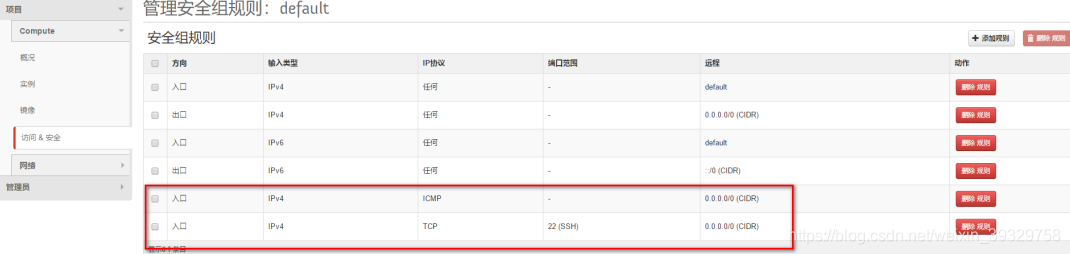

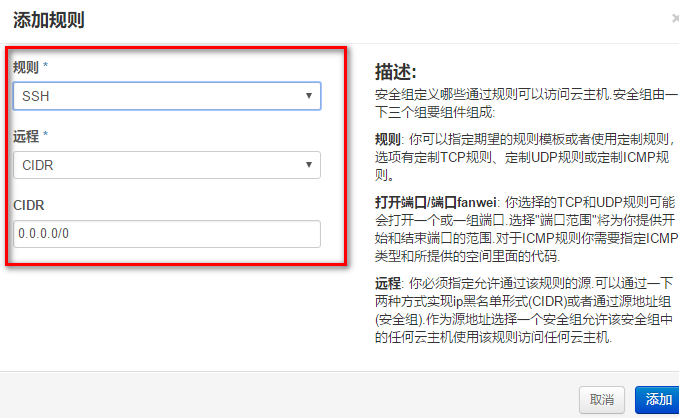

配置安全组规则

按照默认配置，云主机可以不受限制的访问外部网络，而外部网络无法访问云主机。即外出方向的数据全部允许，进入方向的数据全部拒绝。

想要让外部网络可以访问云主机，需要配置安全组。

15.2 新建网络

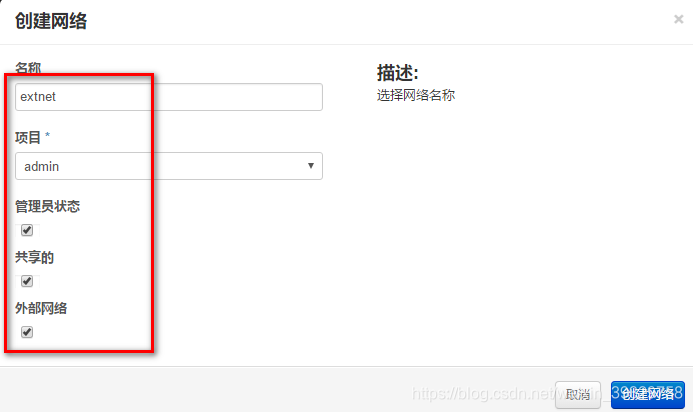

创建外部网络

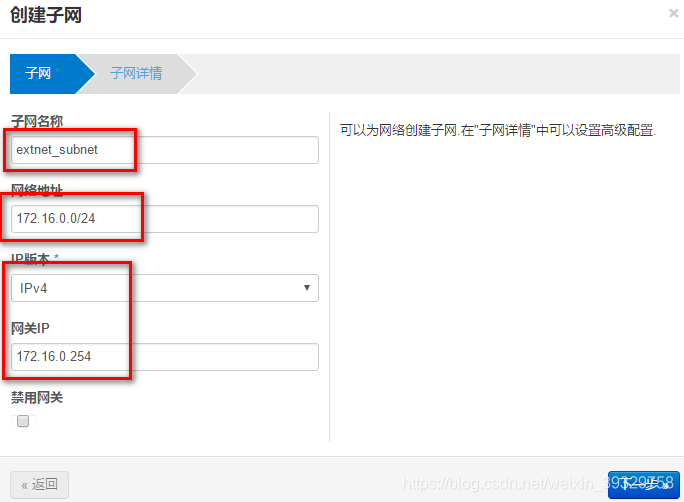

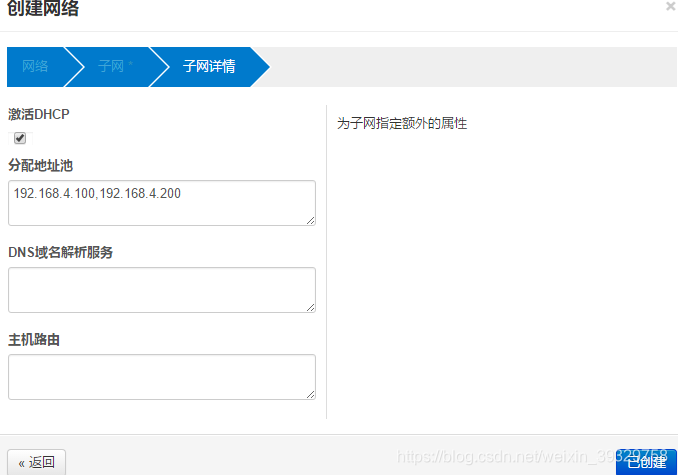

创建子网

创建成功

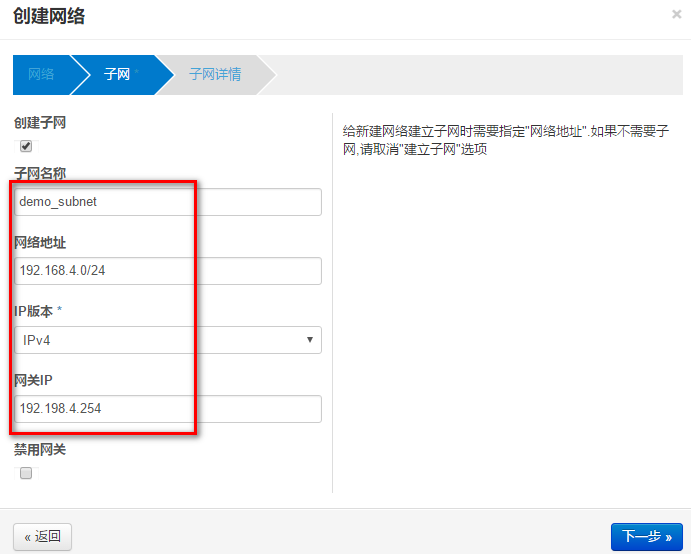

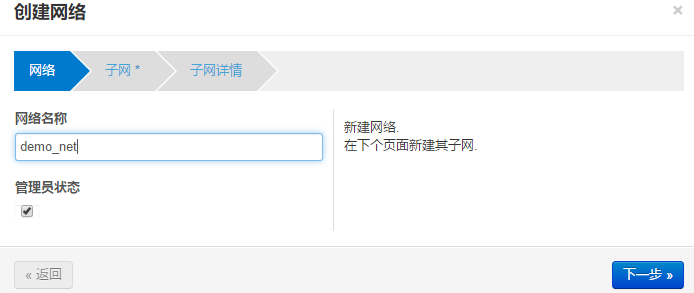

创建私有网络

私有网络中的每个项目的网络是隔离的

因为是私有网络，所以分配地址池可以不用填写，按顺序分配即可

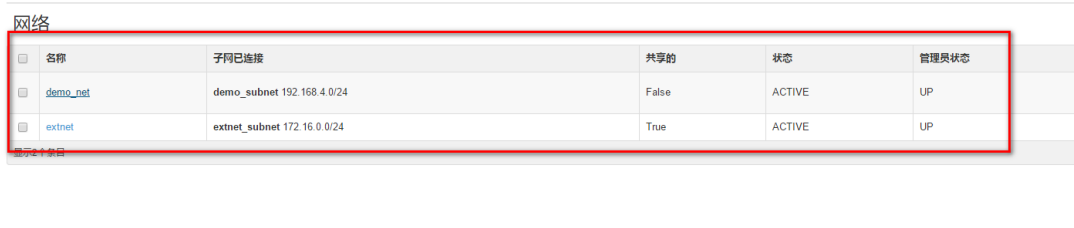

创建成功

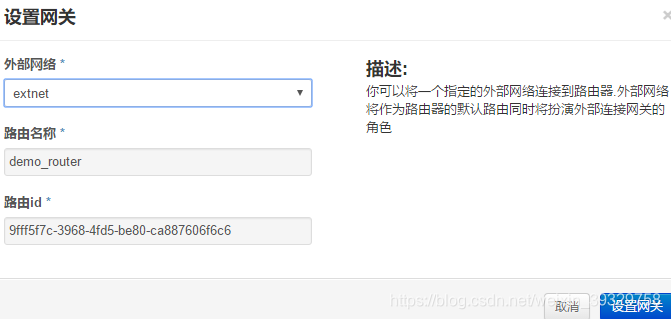

路由设置网关

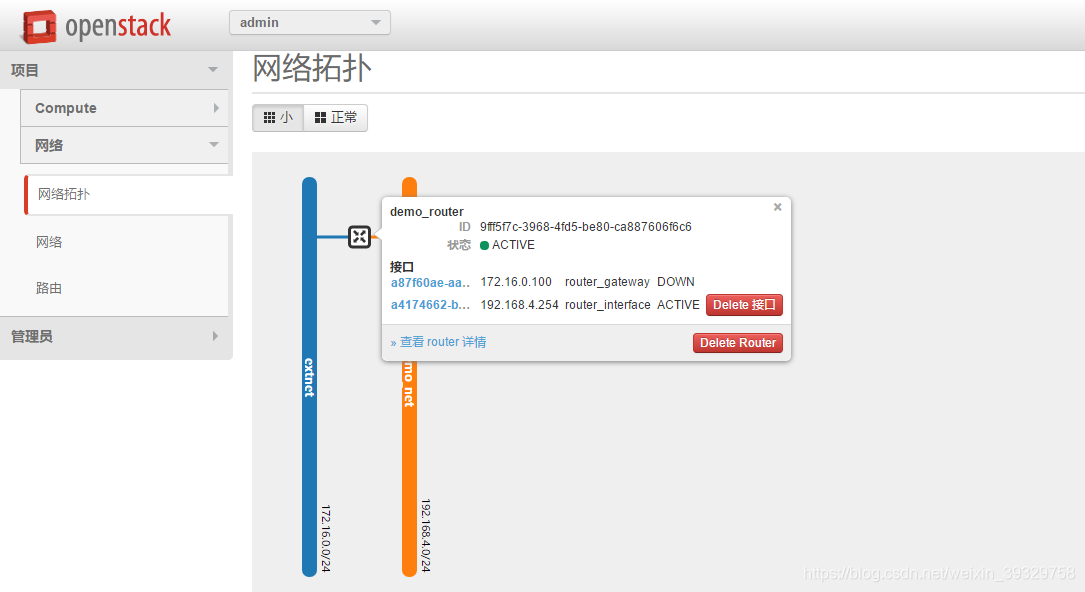

查看拓扑

至此基于horizon的OpenStack网络配置已完成

创建云主机

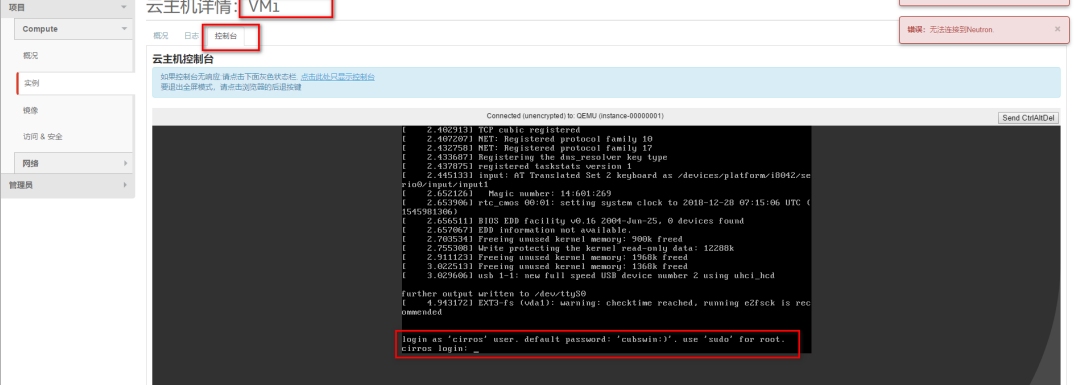

打开控制台

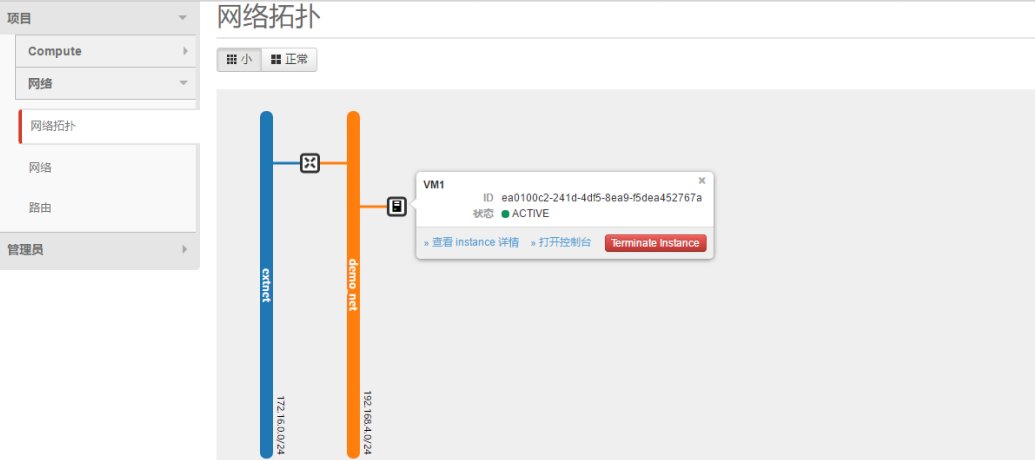

查看网络拓扑

十六、可能遇到的问题及解决方法

错误一：

部署本地源时无法挂挂载光盘。

错误分析：

光盘在装好虚拟机后自己卸载，关机将盘挂起，又恢复到装载虚拟机的界面。

解决方法：

打开后台，进入对虚拟机的操作，将启动方式的光驱启动选项勾掉，开机后可正常进入虚拟机，也可成功挂起光盘。

错误二：

安装horizon成功后，登录时出现以下错误。

错误分析：

浏览器未清空缓存。

解决方法：

打开浏览器设置，清理缓存后重新登入，显示登入成功。

错误三：

进入网页后，在登录界面输入密码和账号后，点击登录，出现认证错误。

错误分析：

网页缓存出现问题。

解决方法：

将三台虚拟机重启，将网页COOKIE缓存清空，重启浏览器。登录网页，输入账号和密码，成功登入。

错误四：

Dashboard安装配置后网页无法登陆。

错误分析：

配置文件中格式有误，应该没有缩进。

解决方法：

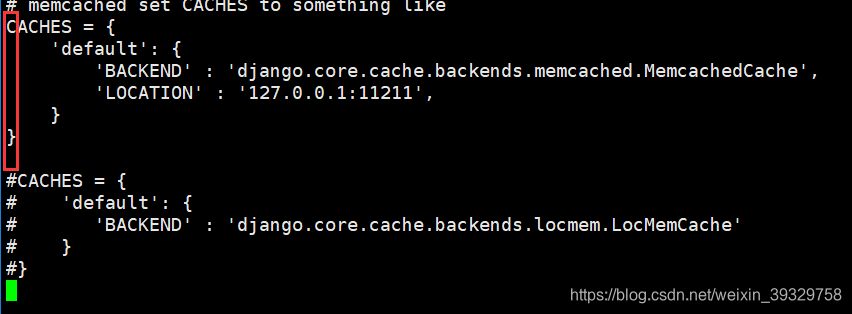

修改配置文件“vi /etc/openstack-dashboard/local_settings”。将CACHES钱面的空格去掉；

错误五：

登录“10.20.0.10/dashboard”后，进入dashboard发现没有项目栏。

错误分析：

keystone配置的有问题，，于是查看每一步keystone。

解决方法：

拷贝正确的的keystone的配置文件，拷如后，修改了token，登录后发现项目栏出现。

错误六：

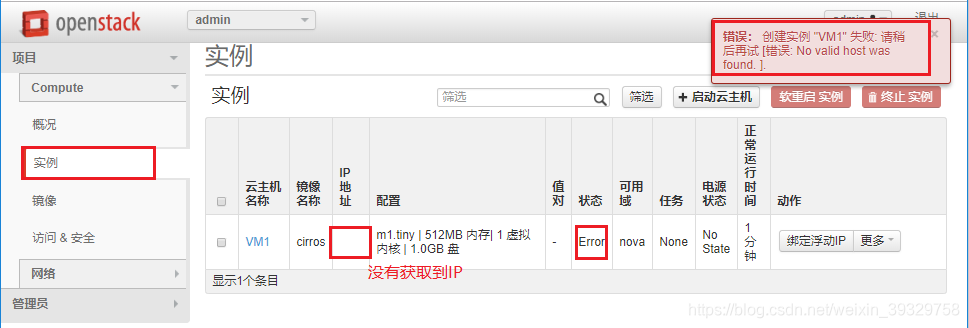

创建与主机失败。

错误分析：

neutron配置文件中写入错误，导致获取不到IP地址。

解决方法：

重新修改并配置compute0节点上的neutron服务相关配置。
