一、界面设计

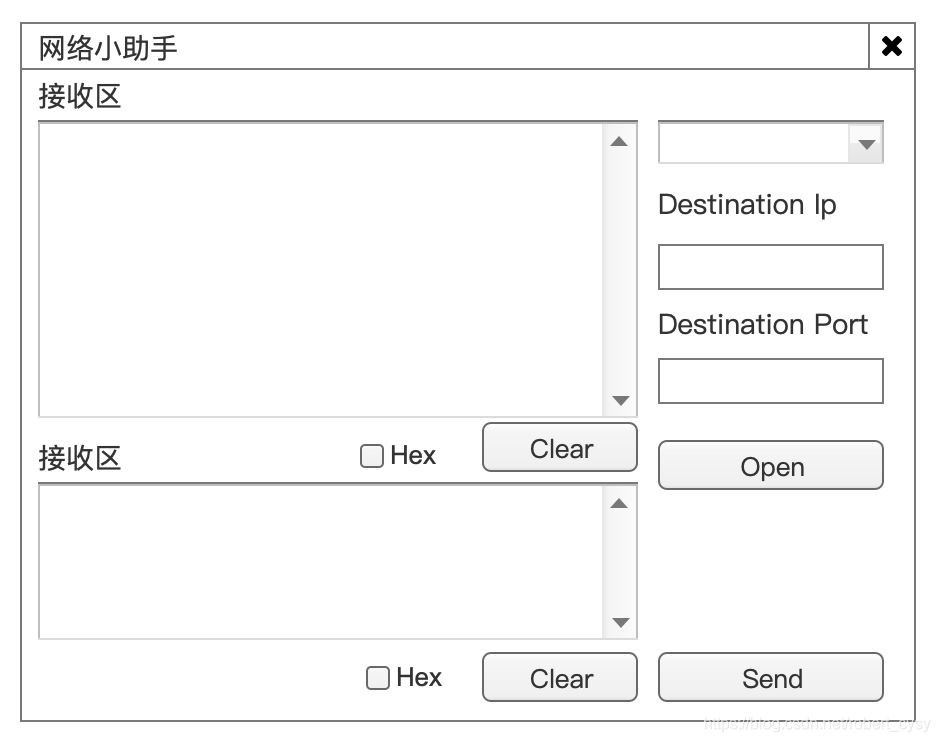

在做软件之前使用“软件界面设计工具”先设计并绘制出软件界面，方便在写代码之前确认“功能需求”以及“交互流程”。

这里使用的软件是：“Axure RP”

二、新建工程与绘制界面

1. 新建工程：

   使用任意一个Visual studio即可，这里使用Visual studio2017作为开发环境（安装的时候选择.net桌面开发）。新建工程选择“c# winform类型的工程，然后填写工程名字即可完成工程创建”。

2. 绘制图形界面：

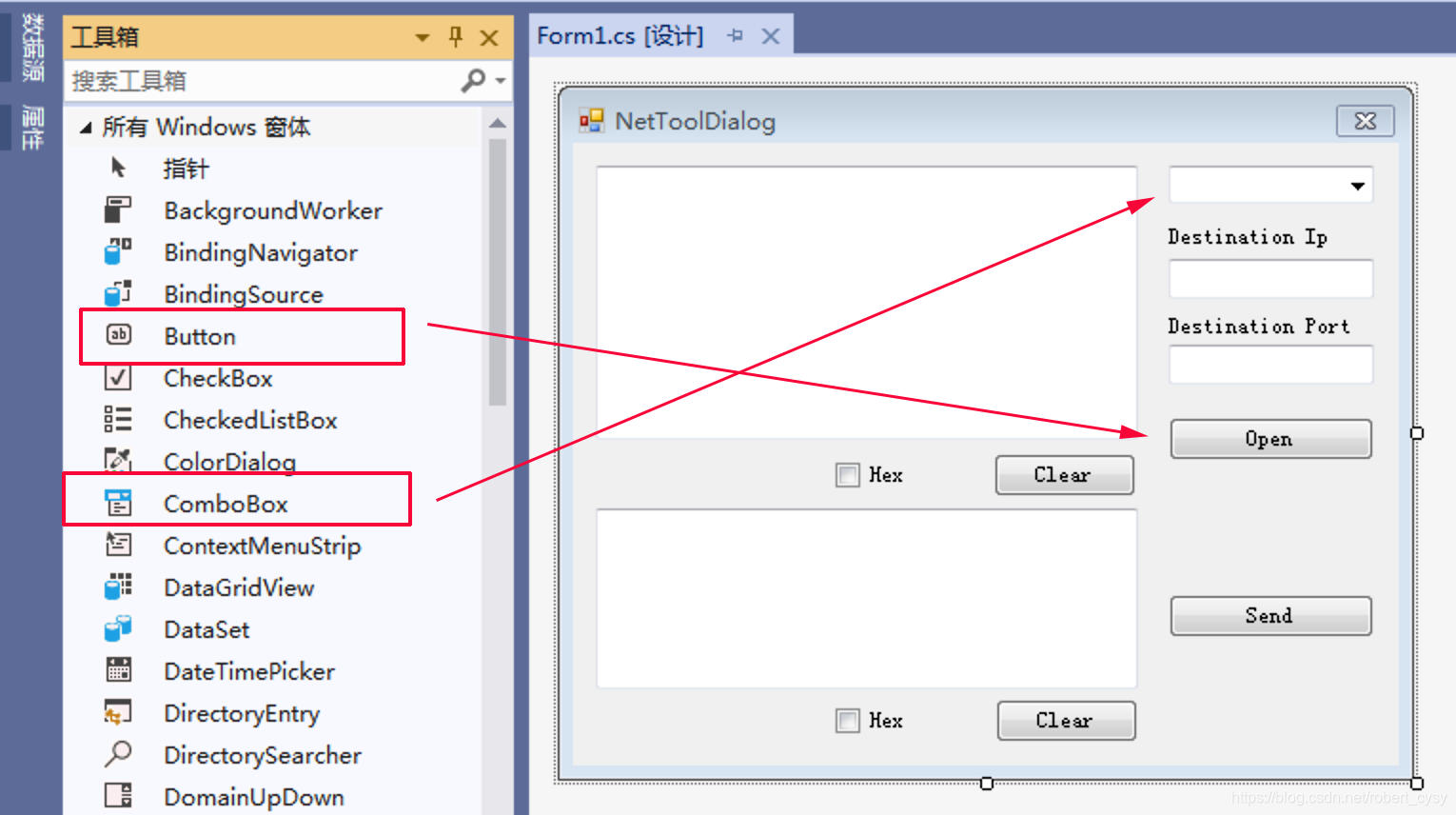

   鼠标单击打开“From1.cs”文件，会出现界面绘制界面。点击软件左侧栏的“工具栏”弹出界面控件列表，选择要绘制的控件拖动到软件绘制界面，并调整控件位置，直到达到设计图所设计的样子。如下图所示：



3. 添加按钮按下相应函数：

   选中按钮并使用右键点击“属性”，从而打开这个按钮的属性配置窗口，在窗口里可以设置很多属性，切换到事件配置页面（闪电图标）即可编辑与此控件相关的事件。在“事件配置页面”即可给按钮添加点击事件响应函数，如下图所示：



三、用到的库函数说明

.net提供了串口编程函数类，为了避免把逻辑代码和界面代码混合编写。这里给串口相关操作函数做了二次封装(采用类似工厂模型建立)。界面代码只要调用二次封装的类即可完成网络通信。

1. Udp broadcast

UdpClient { //.net提供的类
    UdpClient();//新建对象即可使用，没有Open函数
    bool EnableBroadcast { get; set; }//设置允许广播
    void Close();//关闭对象相关资源
    int Send(byte[] dgram, int bytes, IPEndPoint endPoint);//发送udp数据包，参数（数据，目标ip，目标端口）
    int Available { get; }//是否有数据可读
    byte[] Receive(ref IPEndPoint remoteEP);//读取数据（阻塞函数），开启一个线程循环调用此函数读取
}

2. Udp client

UdpClient {//.net提供的类
    UdpClient();//新建对象即可使用，没有Open函数
    void Close();//关闭对象相关资源
    int Send(byte[] dgram, int bytes, IPEndPoint endPoint);//发送udp数据包，参数（数据，目标ip，目标端口）
    int Available { get; }//是否有数据可读
    byte[] Receive(ref IPEndPoint remoteEP);//读取数据（阻塞函数），开启一个线程循环调用此函数读取


}

3. Udp server

UdpClient {//.net提供的类
    UdpClient(int port);//新建对象即可使用，没有Open函数,建立udp服务端需要在构造函数输入“监听端口”
    void Close();//关闭对象相关资源
    int Send(byte[] dgram, int bytes, IPEndPoint endPoint);//发送udp数据包，参数（数据，目标ip，目标端口）
    int Available { get; }//是否有数据可读
    byte[] Receive(ref IPEndPoint remoteEP);//读取数据（阻塞函数），开启一个线程循环调用此函数读取


}

4. Tcp client

TcpClient {//.net提供的类
    void Connect(IPAddress address, int port);//开始向服务端连接，参数：服务器ip，服务器端口
    NetworkStream GetStream();获取网络通信流，用这个流来最终完成数据收发
    void Close();///关闭相关资源
}
NetworkStream {//.net提供的类
    void Write(byte[] buffer, int offset, int size);//写数据
    int Read(byte[] buffer, int offset, int size);//收数据
    void Close();关闭流
}

5. Tcp server

TcpListener {//.net提供的类
    TcpListener(IPEndPoint localEP);//参数传入监听端口
    void Start();//开始监听
    IAsyncResult BeginAcceptTcpClient(AsyncCallback callback, object state);//开始监听客户端的连接请求,在毁掉函数中处理连接请求
    TcpClient EndAcceptTcpClient(IAsyncResult asyncResult);//暂停监听客户端请求，并返回一个刚刚建立的通信的TcpClient， 之后使用TcpClient来完成对这个连接的数据收发。
    NetworkStream GetStream();//获取网络通信流，用这个流来最终完成数据收发
    void Close();//关闭相关资源
}
NetworkStream {//.net提供的类
    void Write(byte[] buffer, int offset, int size);//写数据
    int Read(byte[] buffer, int offset, int size);//收数据
    void Close();//关闭流
}

四、核心编写逻辑代码

1. 打开与关闭的逻辑

//经过简化的代码
private void ButtonOpen_Click(object sender, EventArgs e)
        {
            if (netManager.IsOpen()) //IsOPen
            { //do close
                netManager.Close();
            }
            else
            { //do open
                string des_ip = textBoxNetDesIp.Text;
                string des_port = textBoxNetDesPort.Text;
                //net type
                int index = comboBoxNetType.SelectedIndex;
                CommNetType.NetType netType = NetManager.GetNetTypeByIndex(index);
                int port = int.Parse(des_port);
                netManager.Open(netType, des_ip, port);
            }
        }

2. 发送数据逻辑

//经过简化的代码
 private void ButtonSend_Click(object sender, EventArgs e)
        {
            string send_str = textBoxNetSend.Text;
            if (checkBoxNetSendHex.Checked)
            {
                byte[] data = HexFormatUtils.String2HexByte(send_str);
                netManager.Send(data);
            }
            else
            {
                Encoding encodingGB2312 = Encoding.GetEncoding("gb2312");
                Byte[] byte_array = encodingGB2312.GetBytes(send_str.ToCharArray());
                netManager.Send(byte_array);
            }
        }

3. 接收数据逻辑

 private void OnNetRecvListener(byte[] data, int length, IPEndPoint iped) {
            if (checkBoxNetRecvHex.Checked)
            {
                BeginInvoke(new MethodInvoker(delegate
                {
                    AddRecvMsg(HexFormatUtils.HexByte2String(data));
                }));
            }
            else
            {
                BeginInvoke(new MethodInvoker(delegate
                {
                    Encoding encodingGB2312 = Encoding.GetEncoding("gb2312");
                    Char[] c_data = encodingGB2312.GetChars(data);
                    string str = new String(c_data);
                    AddRecvMsg(str);
                }));
            }
        }

五、获取源代码

点击此链接获取源代码

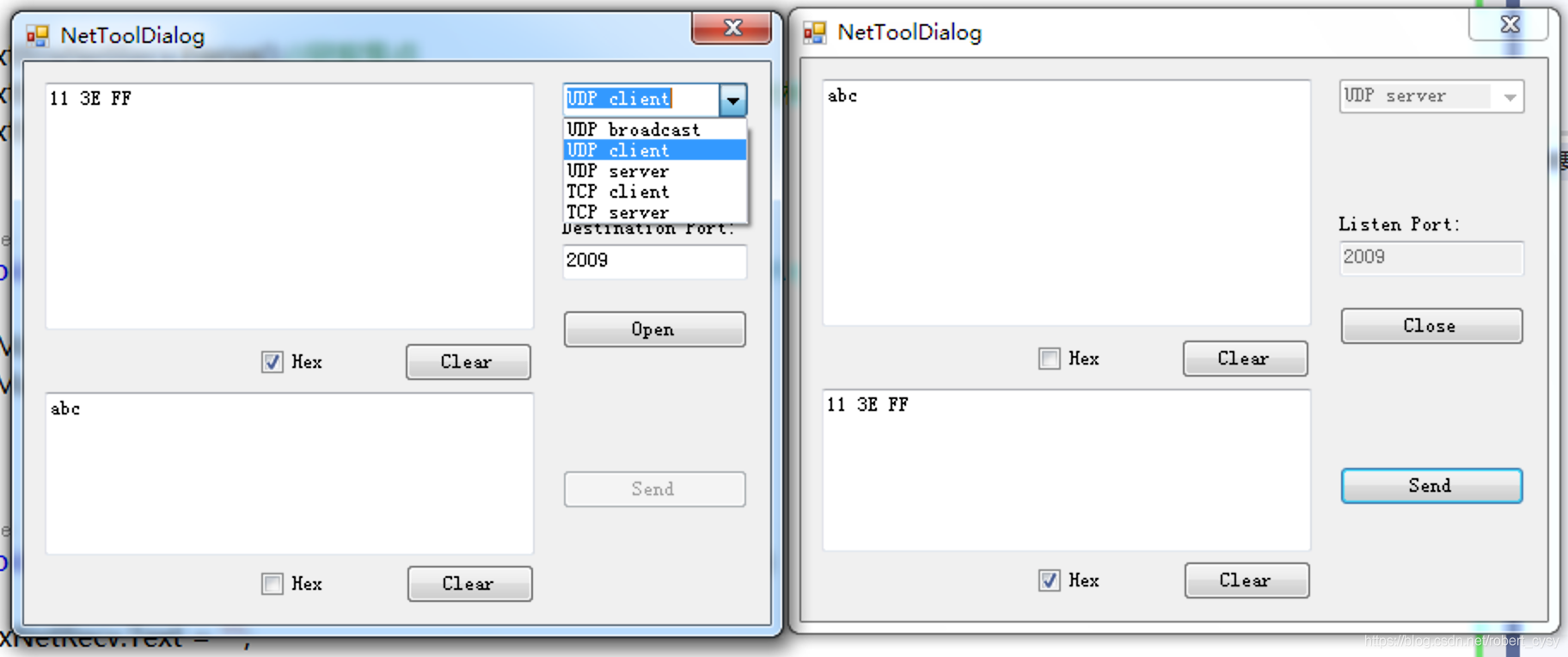

六、效果图
