要求：
1.用161计数器芯片，设计一个M=12的计数器
2.上电后，对CLK信号，从0顺序计数到11，然后回绕到0
3.当计数值为11的CLK周期，溢出信号OV输出一个高电平，其他周期OV信号输出0
4.用波形仿真观察电路结果
步骤：
1.建立工程“12-step counter”,并创建BWF空白原理图文件；

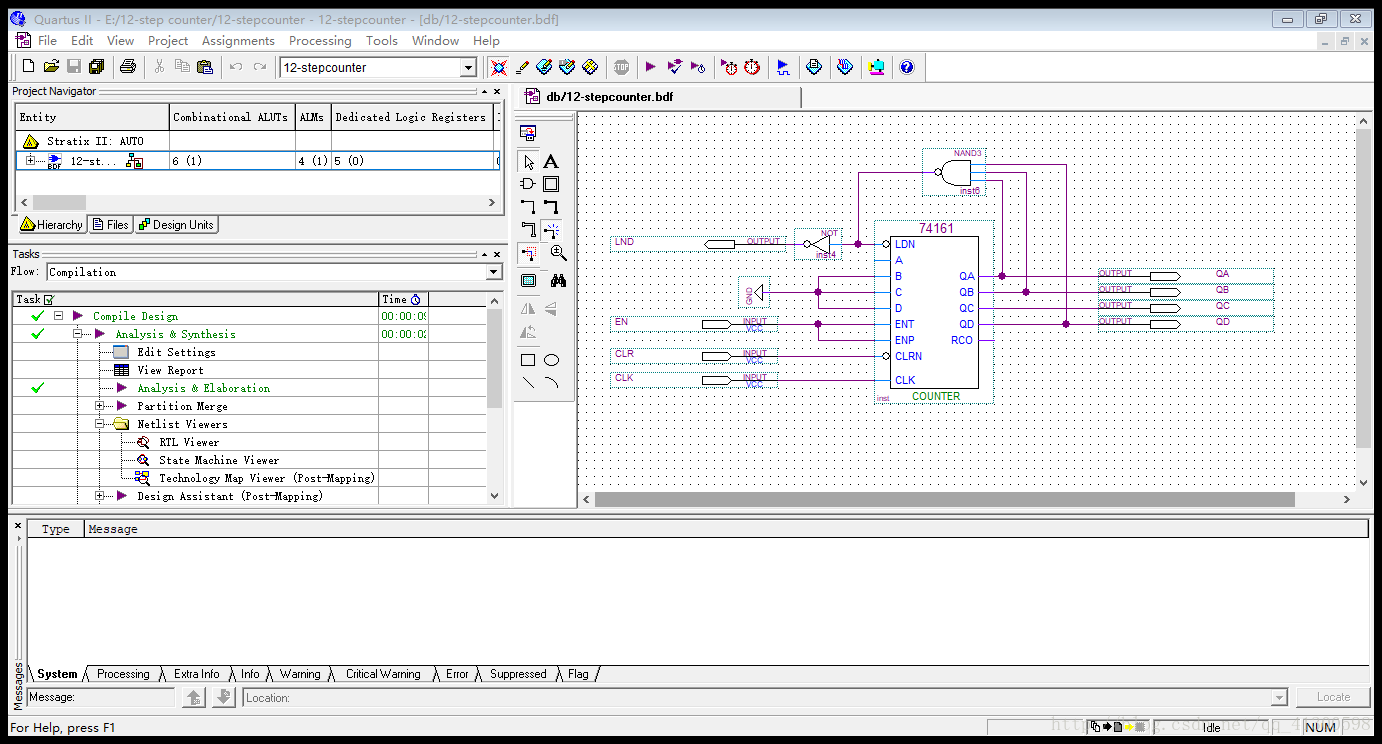

2.在原理图上画出12进制计数器的原理图，由于74LS161为16进制计数器，这里只要用一个就可以实现目标；

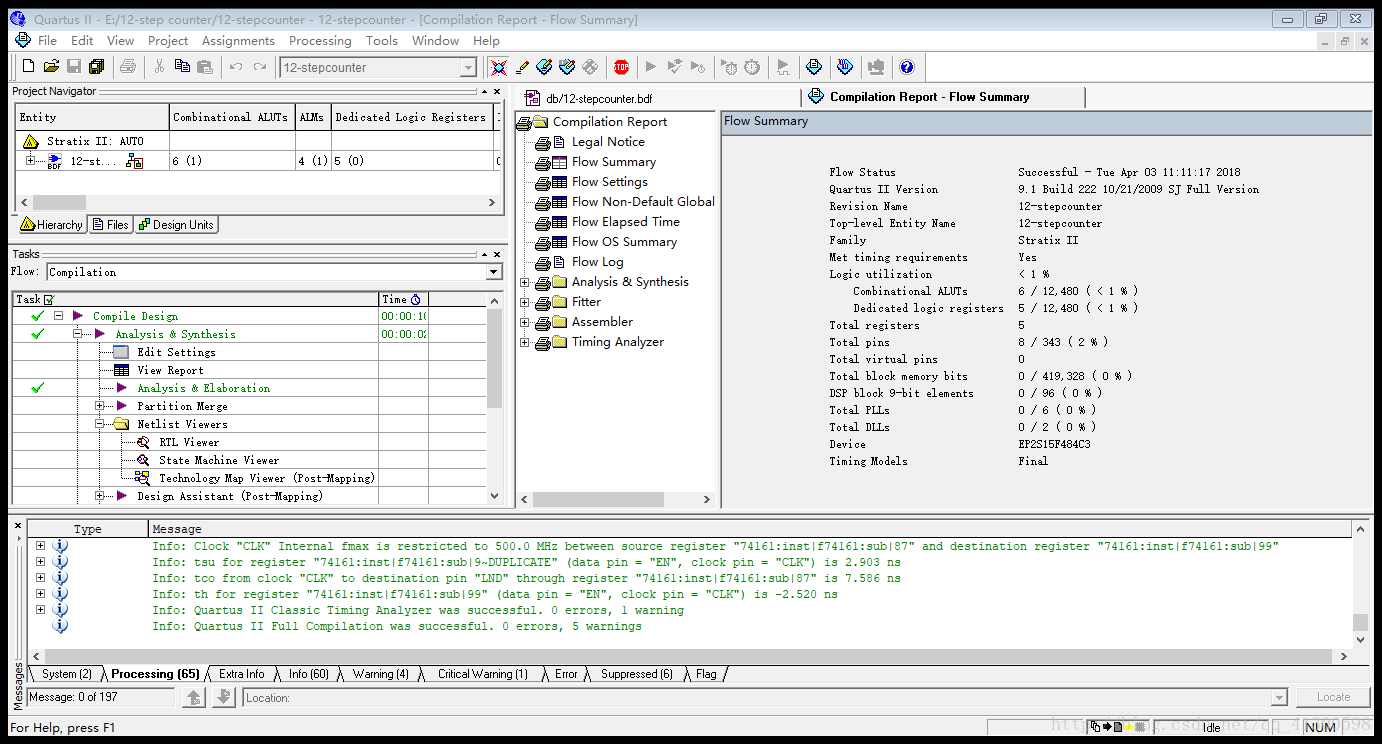

3.画完原理图后开始编译，看看是否出现错误；

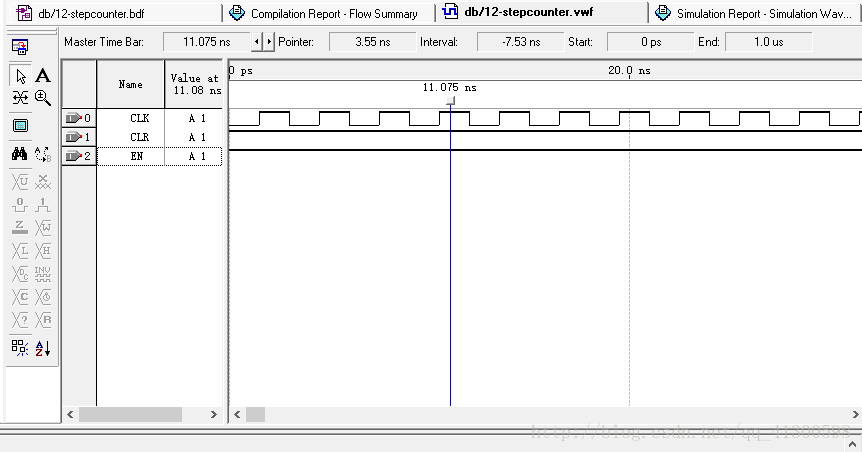

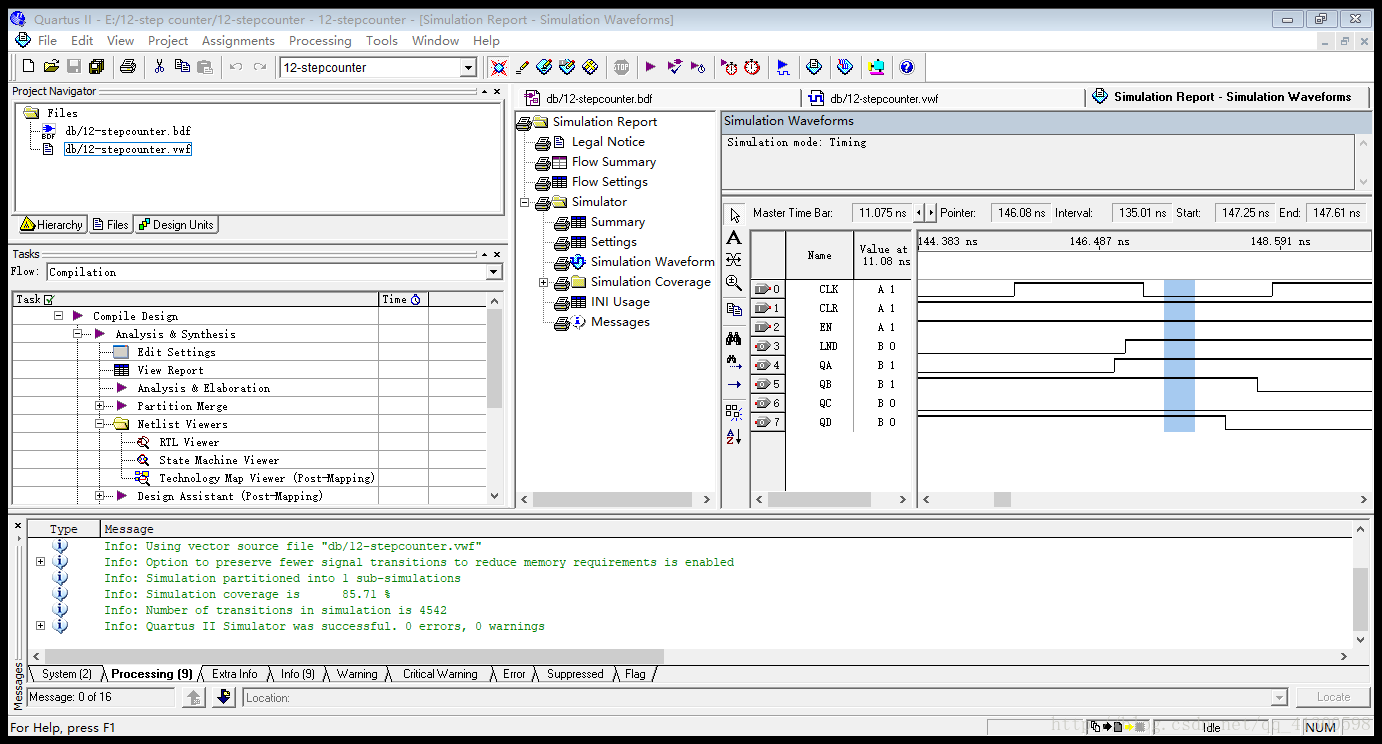

4.编译完成后开始仿真，在Node Finder处添加输入管脚，并输入波形，观察仿真结果。
