简述

QTransform 用于指定坐标系的 2D 转换 – 平移、缩放、扭曲（剪切）、旋转或投影坐标系。绘制图形时，通常会使用。

QTransform 与 QMatrix 不同之处在于，它是一个真正的 3×3 矩阵，允许视角转换，QTransform 的 toAffine() 方法允许将 QTransform 转换到 QMatrix。如果视角转换已在矩阵指定，则转换将导致数据丢失。

常用接口

translate(qreal dx, qreal dy)：平移 – 对坐标系沿着 x 轴移动 dx、沿 y 轴移动 dy

scale(qreal sx, qreal sy)：缩放 – 通过水平的 sx 和垂直的 sy 缩放坐标系

rotate(qreal angle, Qt::Axis axis = Qt::ZAxis)：旋转 – 对指定的轴用给定的角度反时针旋转坐标系统

shear(qreal sh, qreal sv)：扭曲 – 通过水平的 sh 和垂直的 sv 扭曲坐标系

reset()：重置为单位矩阵

基本使用

先来看基本使用：

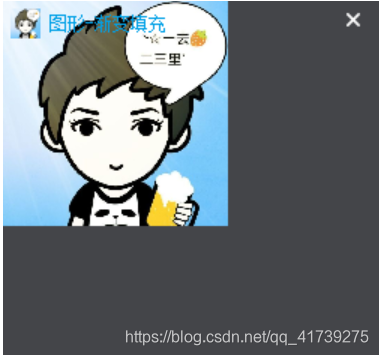

这里，我们在从坐标原点 (0, 0) 位置开始，大小为 150 * 150 的区域内，绘制了一张图片。

void MainWindow::paintEvent(QPaintEvent *event)
{
    Q_UNUSED(event);

    QPainter painter(this);

    // 反走样
    painter.setRenderHint(QPainter::Antialiasing, true);

    painter.drawPixmap(QRect(0, 0, 150, 150), QPixmap(":/Images/logo"));
}

平移

translate() 可将坐标原点变更为指定的坐标点 (x, y)。

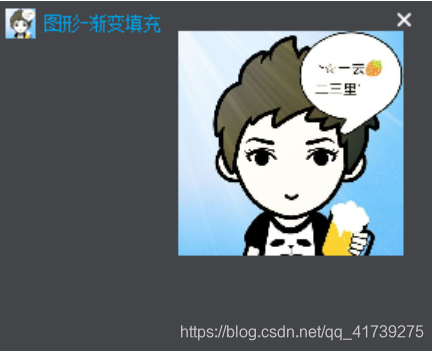

这里，将坐标原点由 (0, 0) 变为 (120, 20)。

void MainWindow::paintEvent(QPaintEvent *event)
{
    Q_UNUSED(event);

    QPainter painter(this);

    // 反走样
    painter.setRenderHint(QPainter::Antialiasing, true);

    QTransform transform;
    // 平移
    transform.translate(120, 20);

    painter.setTransform(transform);
    painter.drawPixmap(QRect(0, 0, 150, 150), QPixmap(":/Images/logo"));
}

旋转

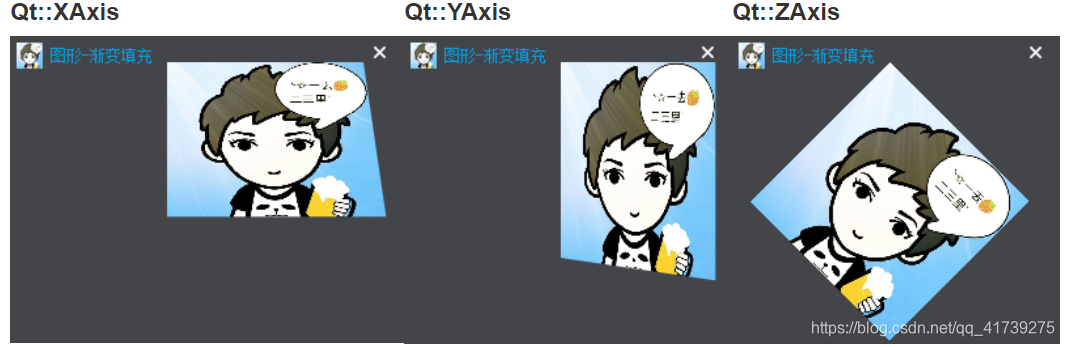

rotate() 使用角度技巧表示远近。设置第二个参数为角度的常量值后，可以使用 X 轴、Y 轴、Z 轴技巧。它默认是以原点为中心进行旋转的，如果要改变旋转的中心，可以使用 translate() 函数完成。

void MainWindow::paintEvent(QPaintEvent *event)
{
    Q_UNUSED(event);

    QPainter painter(this);

    // 反走样
    painter.setRenderHint(QPainter::Antialiasing, true);

    QTransform transform;
    // 平移
    transform.translate(120, 20);
    // 旋转
    transform.rotate(45, Qt::XAxis);

    painter.setTransform(transform);
    painter.drawPixmap(QRect(0, 0, 150, 150), QPixmap(":/Images/logo"));
}

缩放

scale() 可以进行缩放。

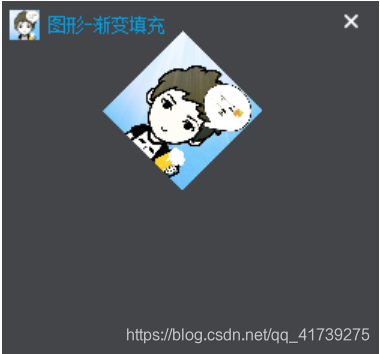

这里，使绘制的图像缩小到原来的一半。

void MainWindow::paintEvent(QPaintEvent *event)
{
    Q_UNUSED(event);

    QPainter painter(this);

    // 反走样
    painter.setRenderHint(QPainter::Antialiasing, true);

    QTransform transform;
    // 平移
    transform.translate(120, 20);
    // 旋转
    transform.rotate(45);
    // 缩放
    transform.scale(0.5, 0.5);

    painter.setTransform(transform);
    painter.drawPixmap(QRect(0, 0, 150, 150), QPixmap(":/Images/logo"));
}

扭曲

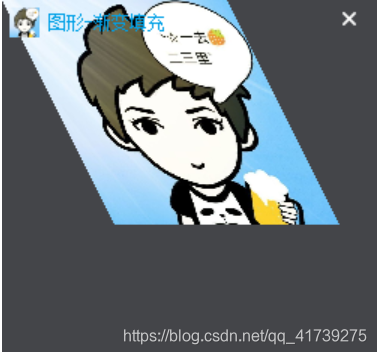

shear() 可以实现图片的扭曲。它有两个参数，前面的参数实现横向变形，后面的参数实现纵向变形。当它们的值为 0 时，表示不扭曲。

void MainWindow::paintEvent(QPaintEvent *event)
{
    Q_UNUSED(event);

    QPainter painter(this);

    // 反走样
    painter.setRenderHint(QPainter::Antialiasing, true);

    QTransform transform;
    // 横向扭曲
    transform.shear(0.5, 0);

    painter.setTransform(transform);
    painter.drawPixmap(QRect(0, 0, 150, 150), QPixmap(":/Images/logo"));
}
