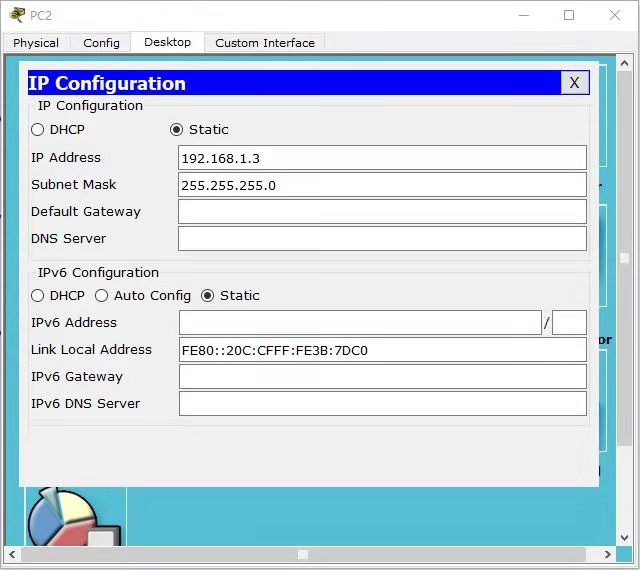

一.搭建网络拓扑,配置设备参数
二.查看ARP高速缓存

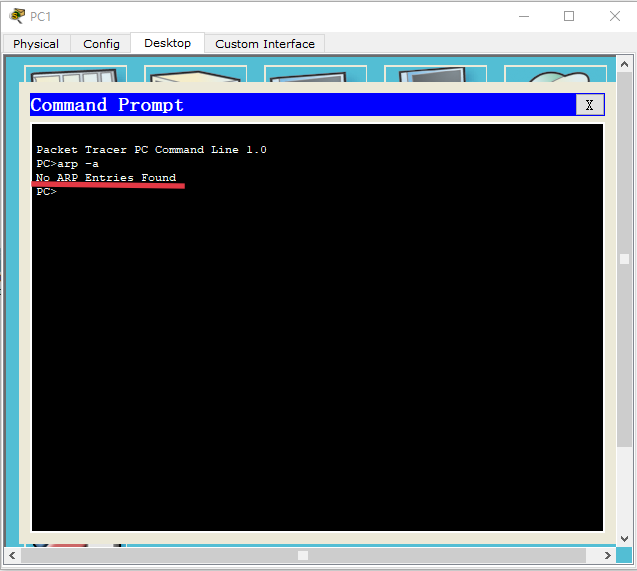

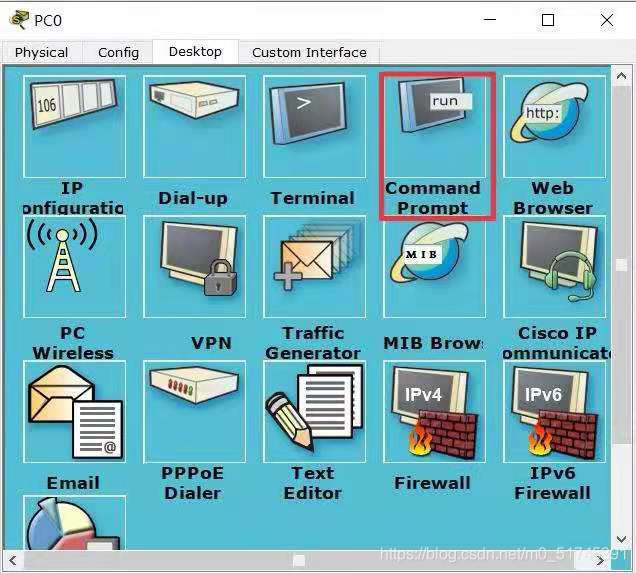

分别在PC0和PC1的Command Prompt命令行中输入”arp -a”命令查看其高速缓存,如下图所示:
如上图可知ARP缓存中无任何信息
三.将模拟器切换到Simulation模式,创建简单数据包
1.点击简单数据包后,分别以PC0和PC1为源地址和目的地创建一个PDU(简单数据包)

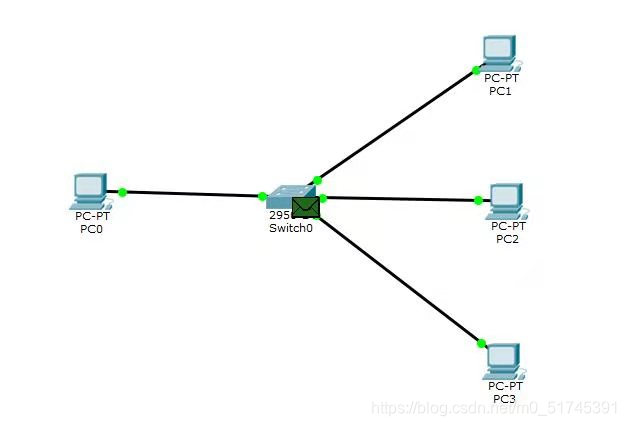

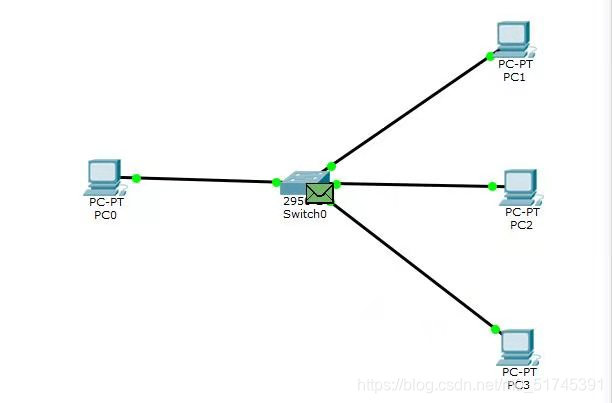

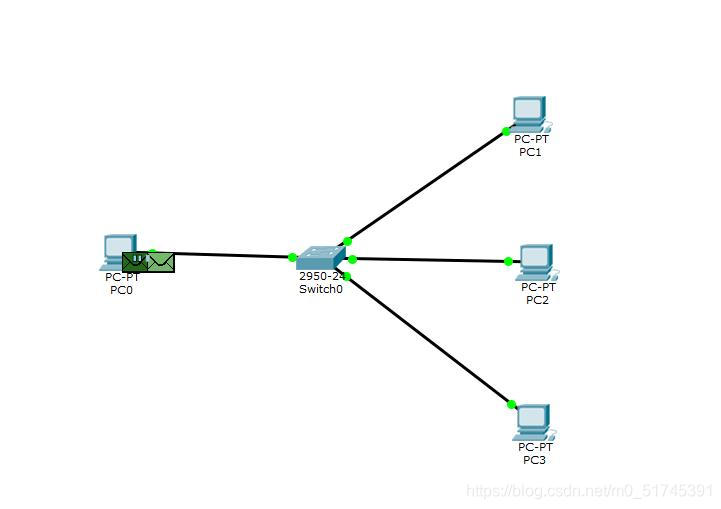

2.第一次单击”Capture/Forward”按钮观察ARP请求报文

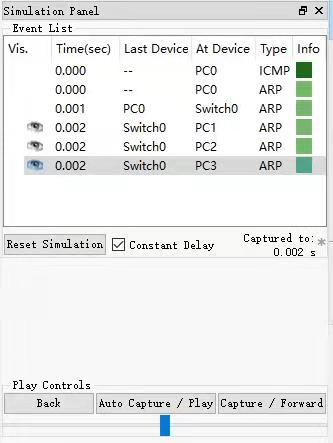

3.第二次单击”Capture/Forward”按钮观察ARP广播请求报文

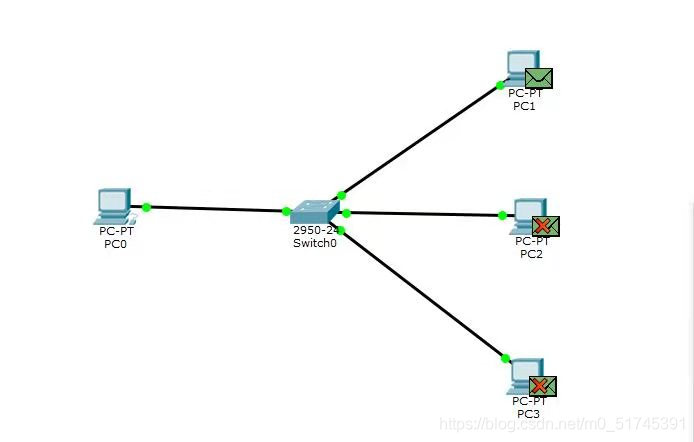

如上图可知PC0发送了一个ARP广播报文,其他主机收到广播报文后发现自己并不是PC0所要请求的目的主机,因此丢弃报文,只有PC1做出了回应(因为PC0发送的数据报的目的IP地址是PC1的IP地址)
4.第三次单击”Capture/Forward”按钮观察ARP响应报文
PC1发送了ARP响应报文,PC1在ARP响应报文中写入了自己的MAC地址,PC0收到PC1的响应报文后,就在其高速缓存中写入PC1的IP地址和MAC地址的映射关系

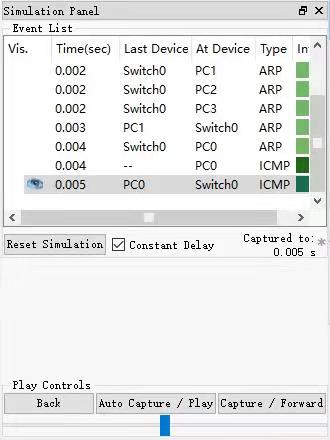

5.第四次单击”Capture/Forward”按钮,完成PC0与PC1的通信
四.查看ARP高速缓存

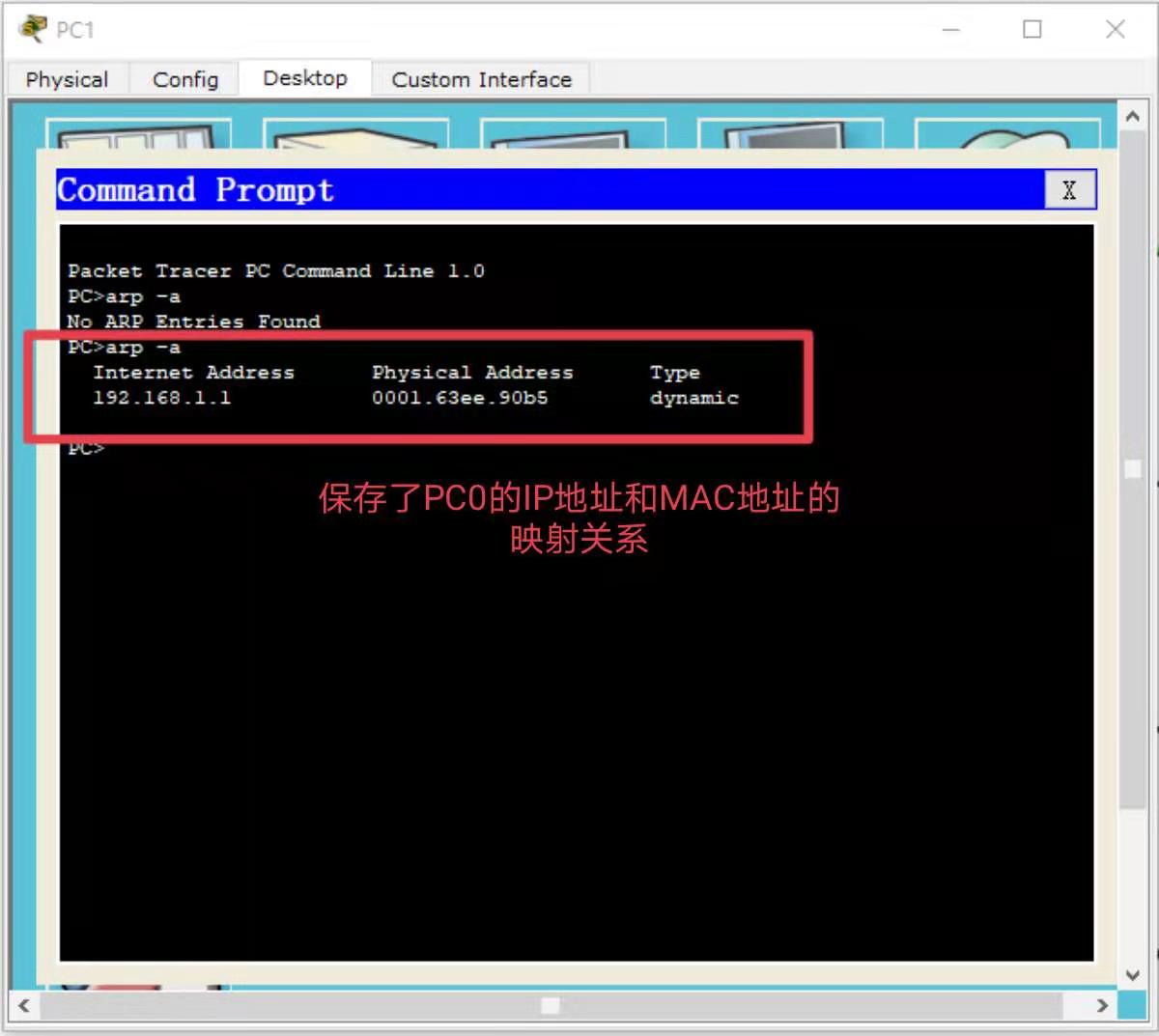

通信结束后再次查看PC0和PC1的ARP缓存
五.观察ARP请求报文和响应报文
1.请求报文
从请求报文中看出:
源IP地址为
192.168.1.1(PC0的IP地址)
源MAC地址为
0001.63EE.90B5(PC0的MAC地址)
目的IP地址为
192.168.1.2(PC1的IP地址)
目的MAC地址未知,以零填充,为
0000.0000.0000
从ARP请求报文数据帧图中看出,目标MAC地址是一个全1的广播帧,值为FFFF.FFFF.FFFF,说明该帧要广播到整个局域网中。

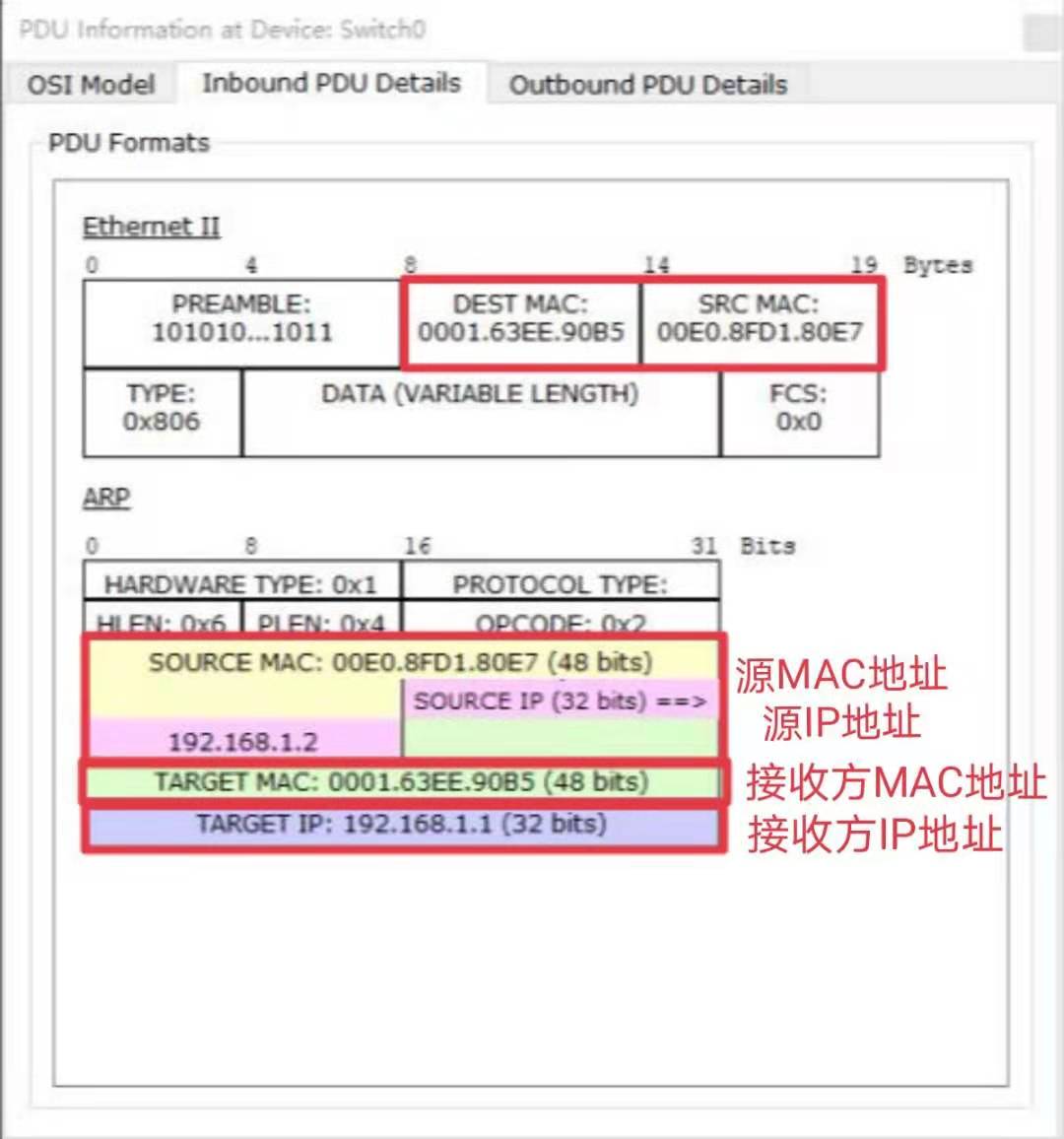

2.响应报文
从响应报文中看出(PC1在ARP响应报文中写入了自己的的MAC地址):
源IP地址为
192.168.1.2(PC1的IP地址)
源MAC地址为
00E0.8FD1.80E7(PC1的MAC地址)
目的IP地址为
192.168.1.1(PC0的IP地址)
目的MAC地址未知,以零填充,为
0001.63EE.90B5(PC0的MAC地址)
从ARP响应报文数据帧图中看出,与ARP请求报文不同的是:这个帧中的目的MAC地址就是PC0的MAC地址。因此ARP响应报文是一个单播报文

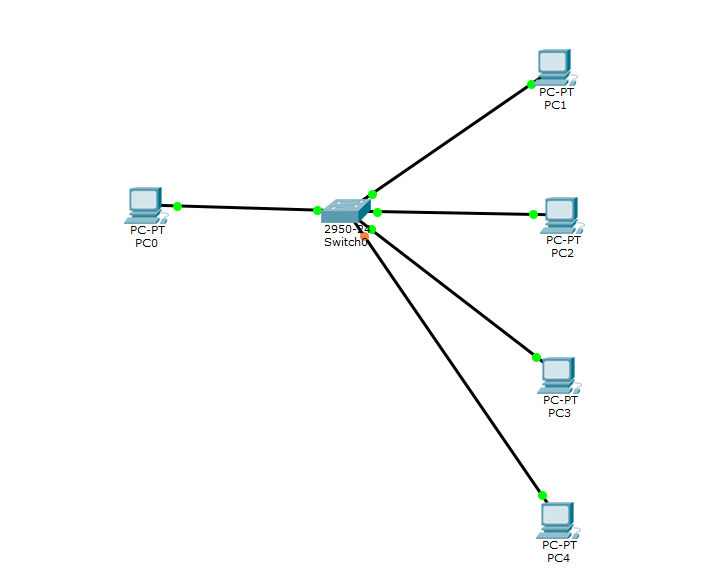

六.改变网络拓扑,观察ARP重新运行过程
1.配置设备参数
增加一台新的PC4,添加配置设备参数
2.查看ARP高速缓存

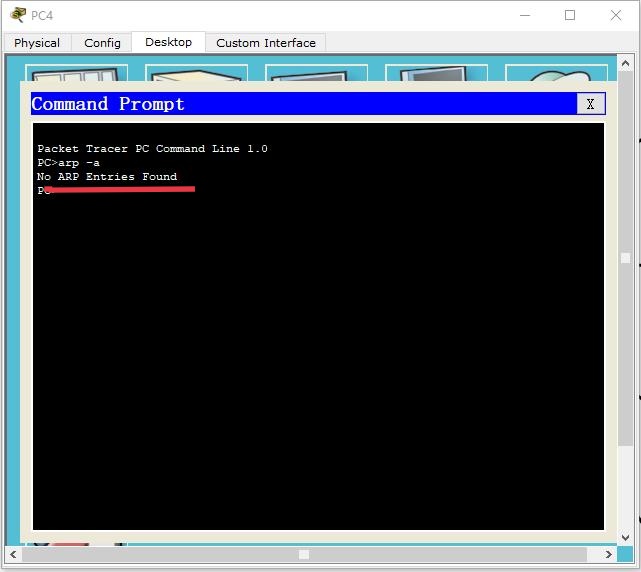

分别在PC0和PC4的Command Prompt命令行中输入”arp -a”命令查看其高速缓存,如下图所示:
由于之前PC0与PC1成功发送过报文,因此PC0的ARP缓存中有PC1的IP地址和MAC地址的映射关系
如上图可知ARP缓存中无任何信息
3.将模拟器切换到Simulation模式,创建简单数据包

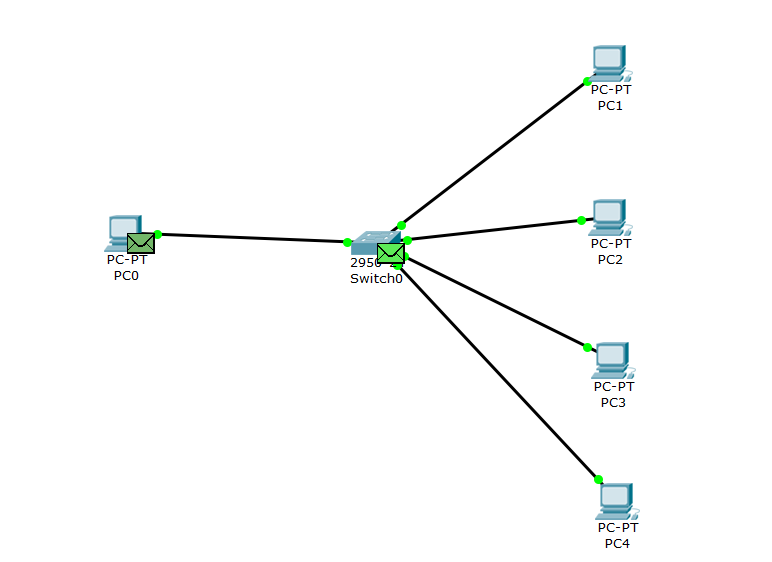

点击简单数据包后,分别以PC0和PC4为源地址和目的地创建一个PDU(简单数据包)

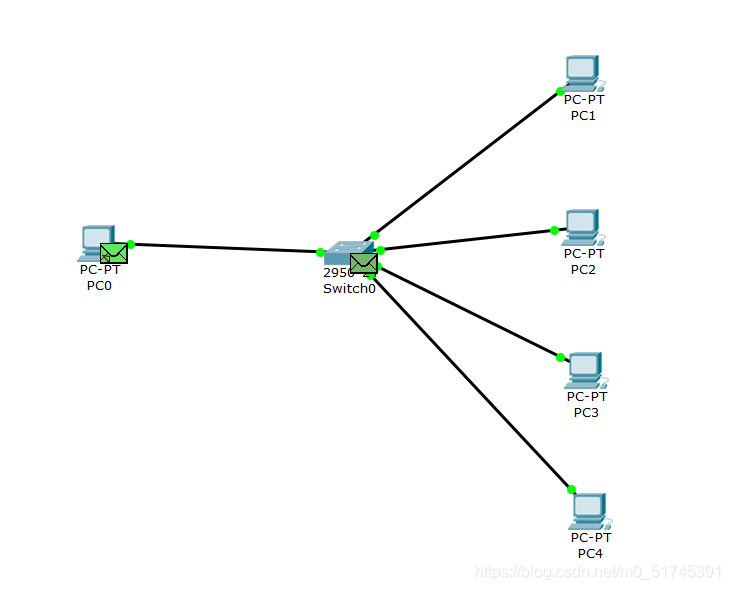

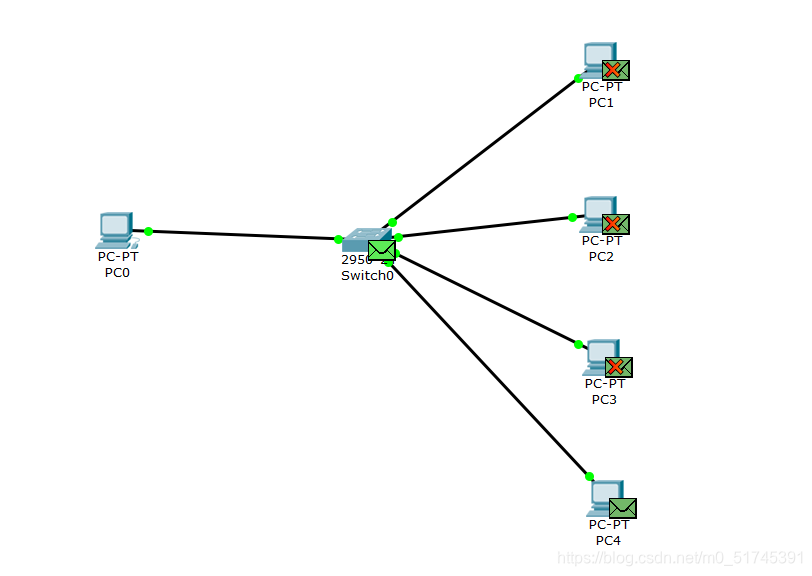

如上图可知PC0发送了一个ARP广播报文,其他主机收到广播报文后发现自己并不是PC0所要请求的目的主机,因此丢弃报文,只有PC4做出了回应(因为PC0发送的数据报的目的IP地址是PC4的IP地址)
4.查看ARP高速缓存

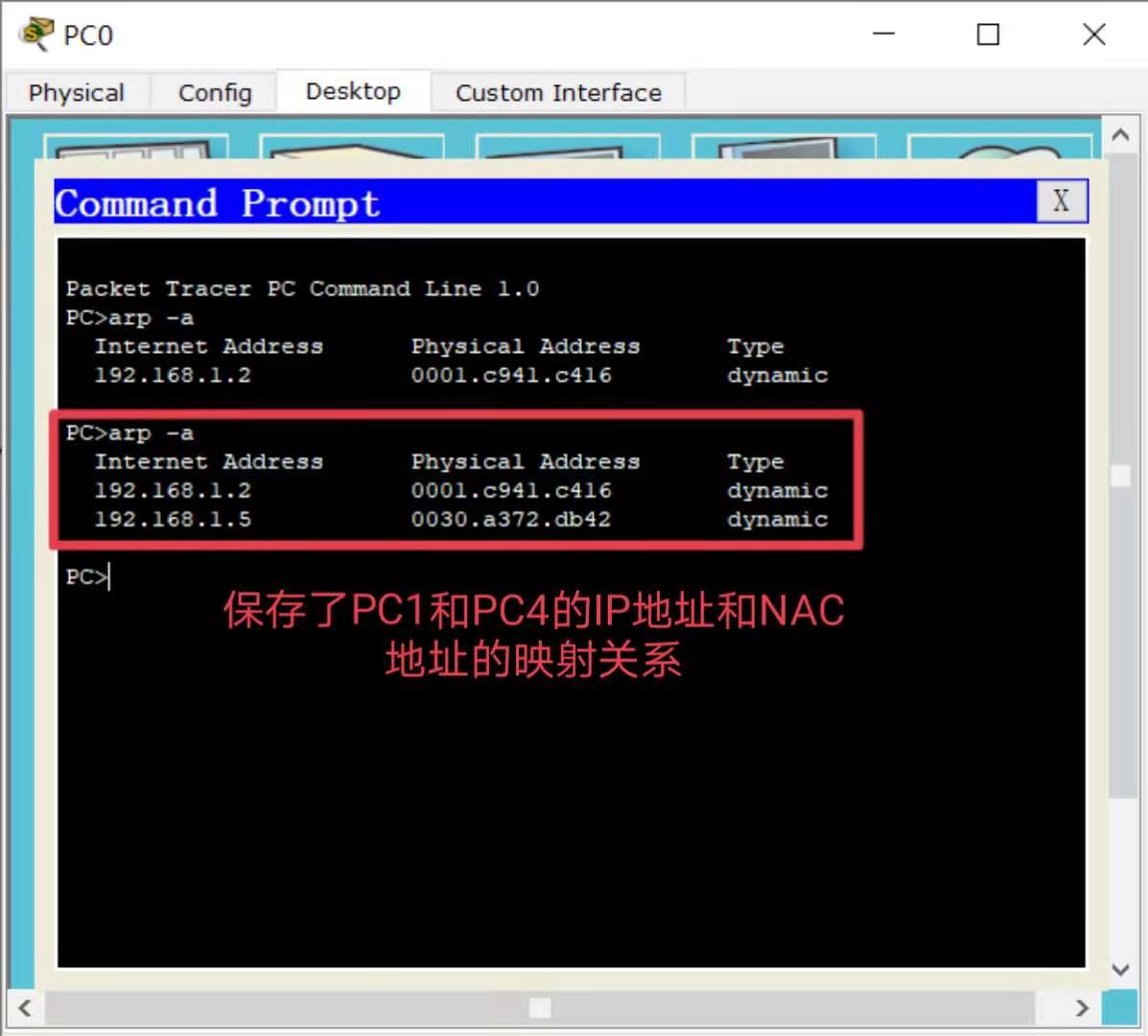

通信结束后再次查看PC0和PC4的ARP高速缓存
5.观察请求报文和响应报文
-

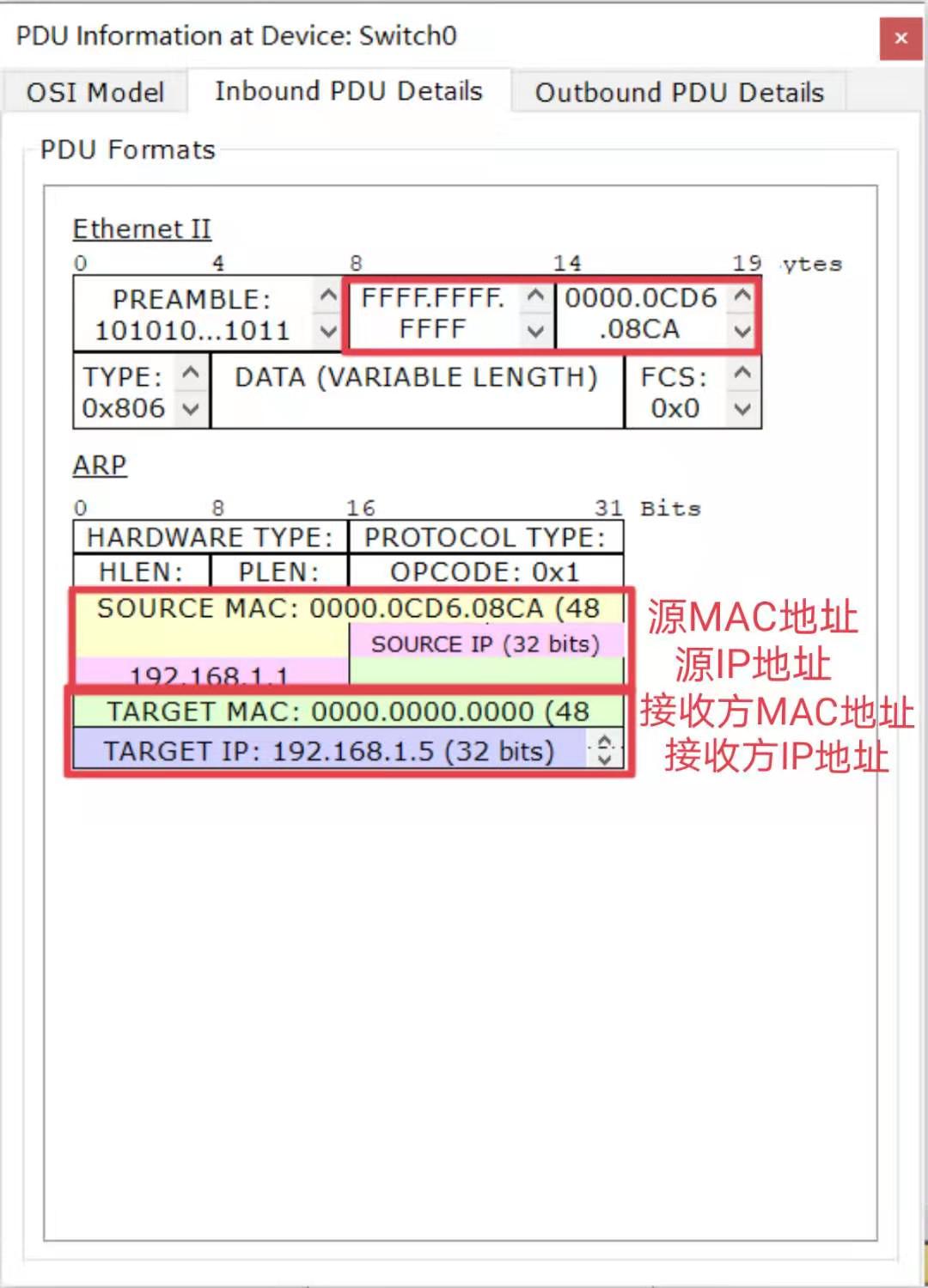

请求报文:
从请求报文中看出:
源IP地址为
PC0的IP地址
源MAC地址为
PC0的MAC地址
目的IP地址为
PC4的IP地址
目的MAC地址未知,以零填充,为
0000.0000.0000
从ARP请求报文数据帧图中看出,目标MAC地址是一个全1的广播帧,值为FFFF.FFFF.FFFF,说明该帧要广播到整个局域网中。 -

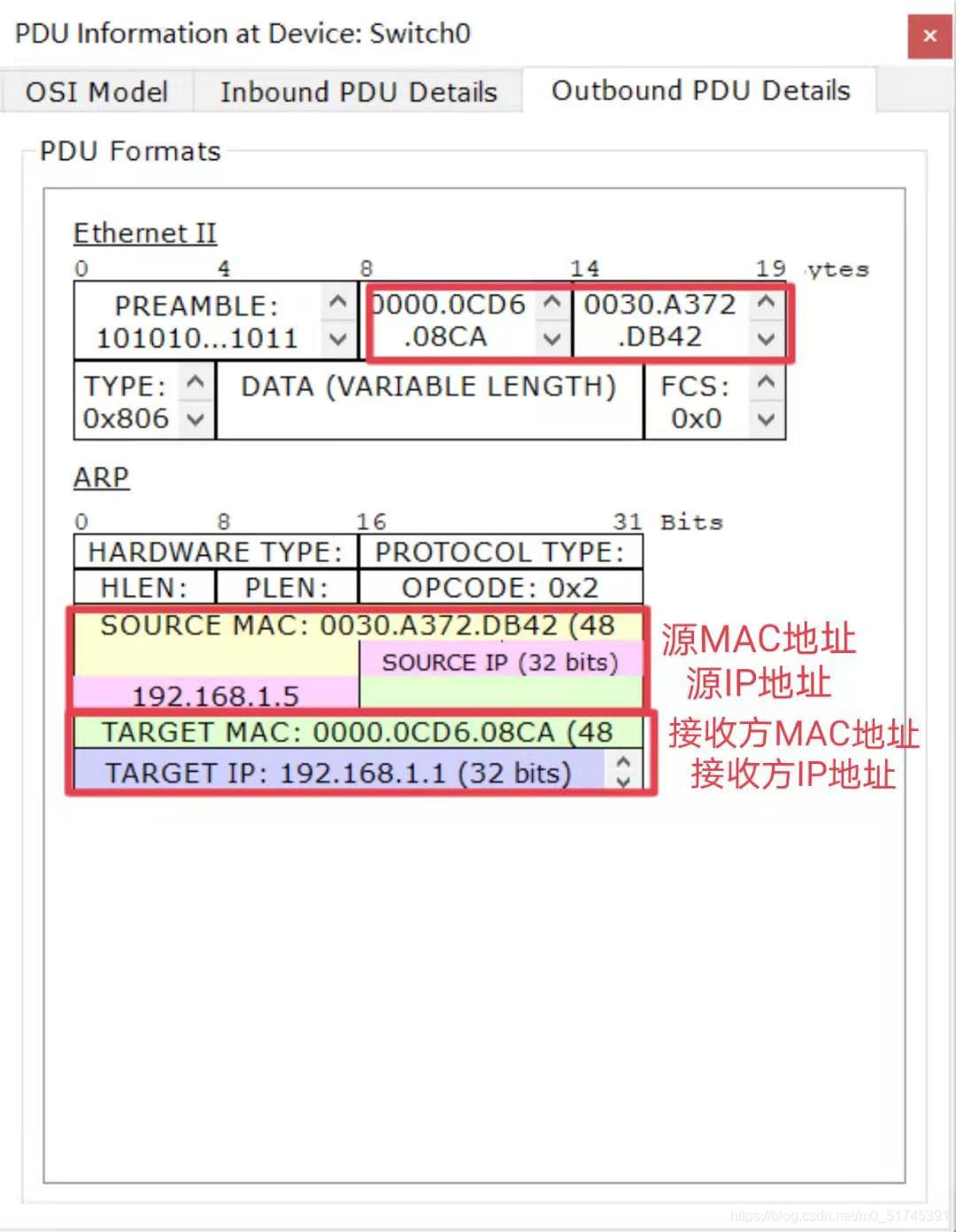

响应报文:
从响应报文中看出(PC4在ARP响应报文中写入了自己的的MAC地址):
源IP地址为
PC4的IP地址
源MAC地址为
PC4的MAC地址
目的IP地址为
PC0的IP地址
目的MAC地址未知,以零填充,为
PC0的MAC地址
从ARP响应报文数据帧图中看出,与ARP请求报文不同的是:这个帧中的目的MAC地址就是PC0的MAC地址。因此ARP响应报文是一个单播报文
