使用软件：stm32cubemx
开发板：野火指南者stm32f103vet6
芯片类型；W25Q64Flash
HAL库；STM32Cube FW_F1 V1.8.0
实现功能：串行flash模拟u盘
stm32cubemx配置：

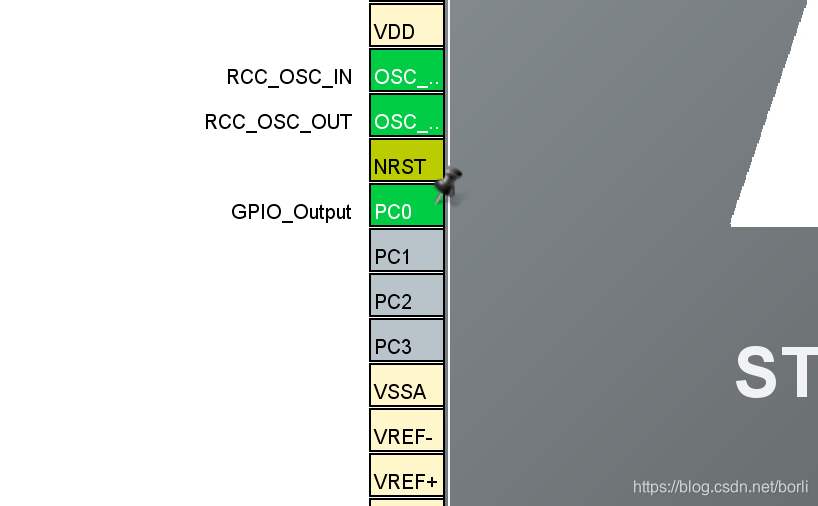

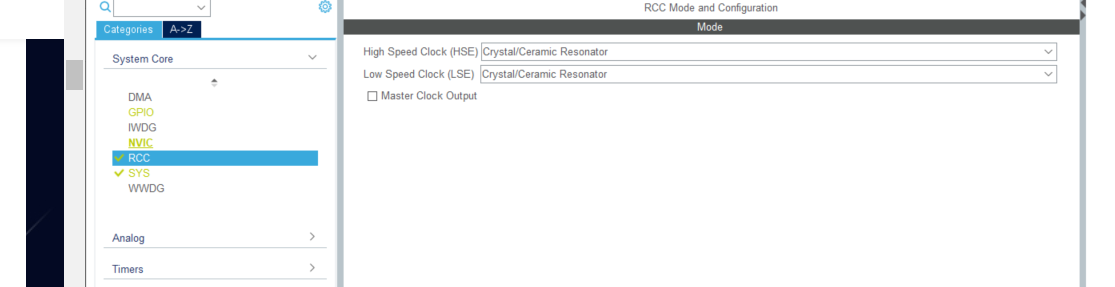

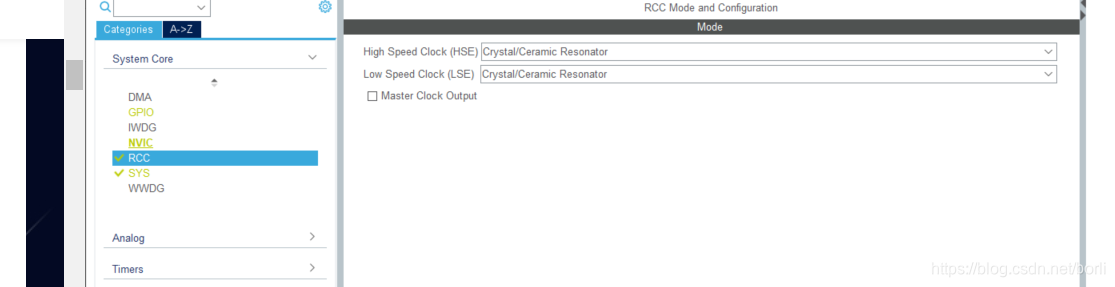

1.RCC

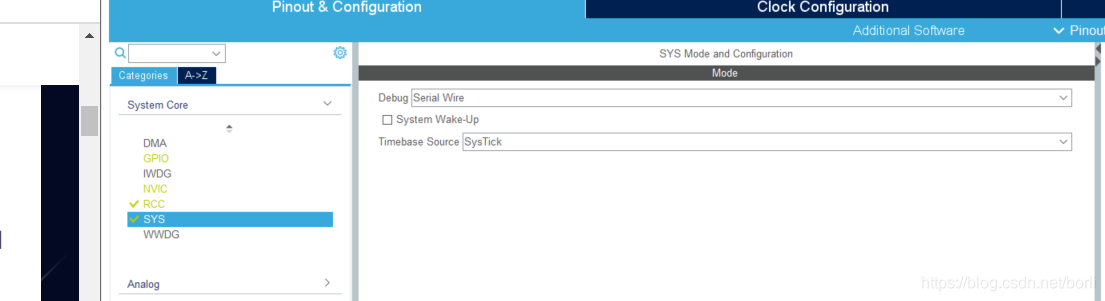

2.SYS

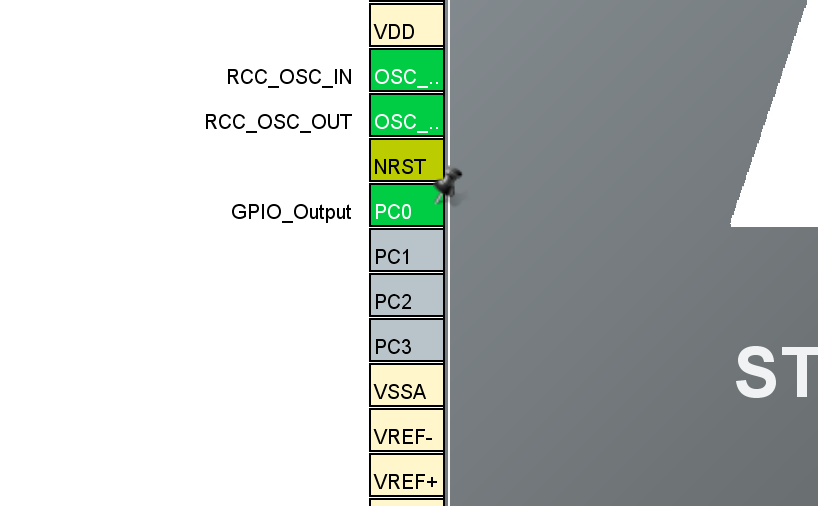

3.SPI1（我的开发板flash复用的是SPI1，cs位手动使能）
4.USART1（可以不要，调试用）
5.USB
6.USB Device（PD6—上电使能位IO）
没有挂载文件系统，最后需要格式化一下U盘才能使用。
先了解一下f这些知识；
1.堆栈的理解
程序内存可以分为几个区，栈区（stack），堆区（Heap），全局区（static），文字常亮区，程序代码区。
堆和栈的第一个区别就是申请方式不同：栈（英文名称是stack）是系统自动分配空间的，例如我们定义一个 char a；系统会自动在栈上为其开辟空间。而堆（英文名称是heap）则是程序员根据需要自己申请的空间，例如malloc（10）；开辟十个字节的空间。由于栈上的空间是自动分配自动回收的，所以栈上的数据的生存周期只是在函数的运行过程中，运行后就释放掉，不可以再访问。而堆上的数据只要程序员不释放空间，就一直可以访问到，不过缺点是一旦忘记释放会造成内存泄露。
网上一个很好的比喻，摘抄下来，以便理解：
使用栈就象我们去饭馆里吃饭，只管点菜（发出申请）、付钱、和吃（使用），吃饱了就走，不必理会切菜、洗菜等准备工作和洗碗、刷锅等扫尾工作，他的好处是快捷，但是自由度小。

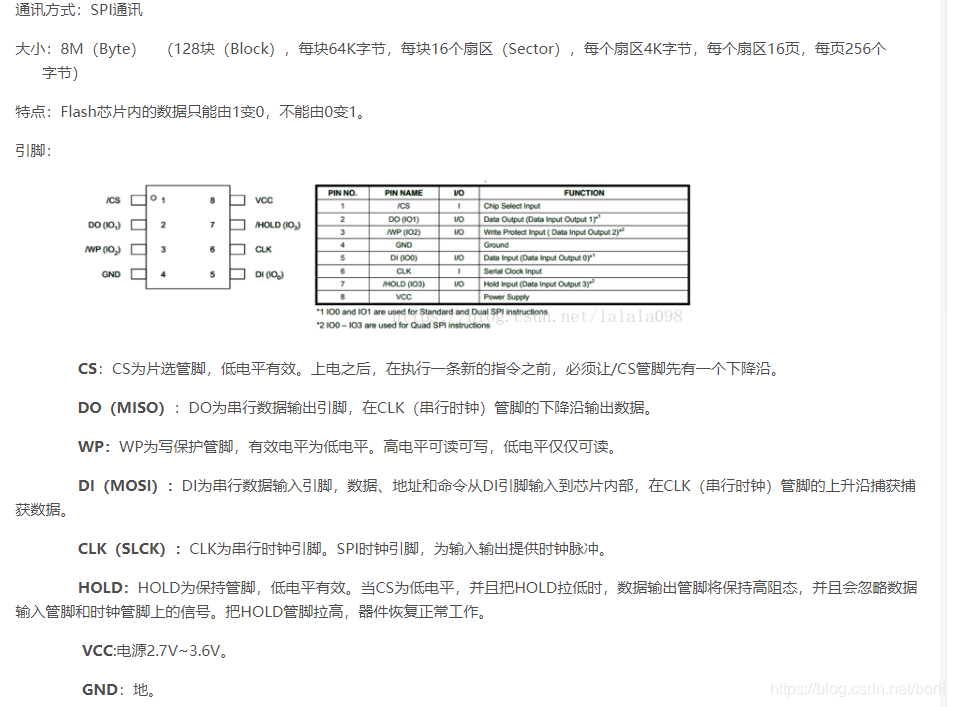

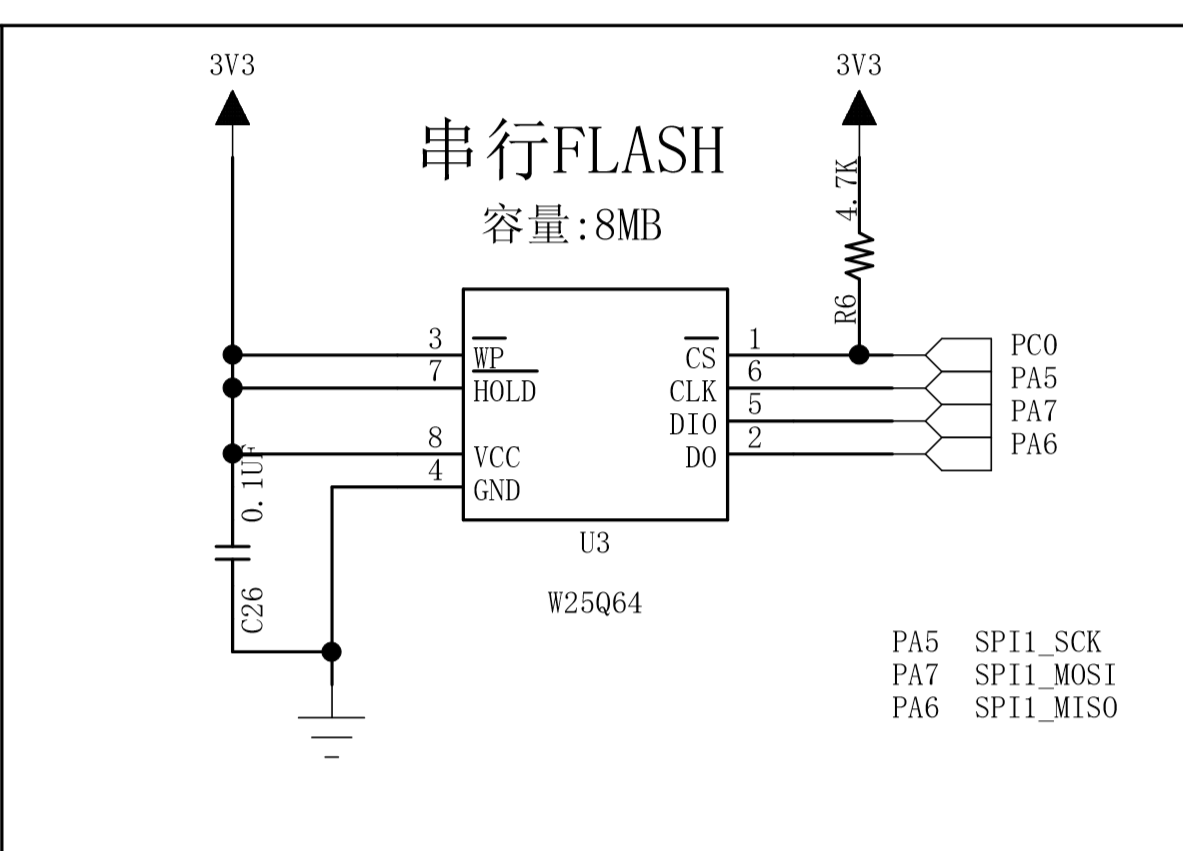

2.W25Q64Flash芯片
1 块 -16个扇区，1个扇区 -4K（4096）字节 ，1个字节 -8位二进制/8个bit
图片来自这位大佬的博客（有更详细的介绍）；
https://blog.csdn.net/lalala098/article/details/81302579

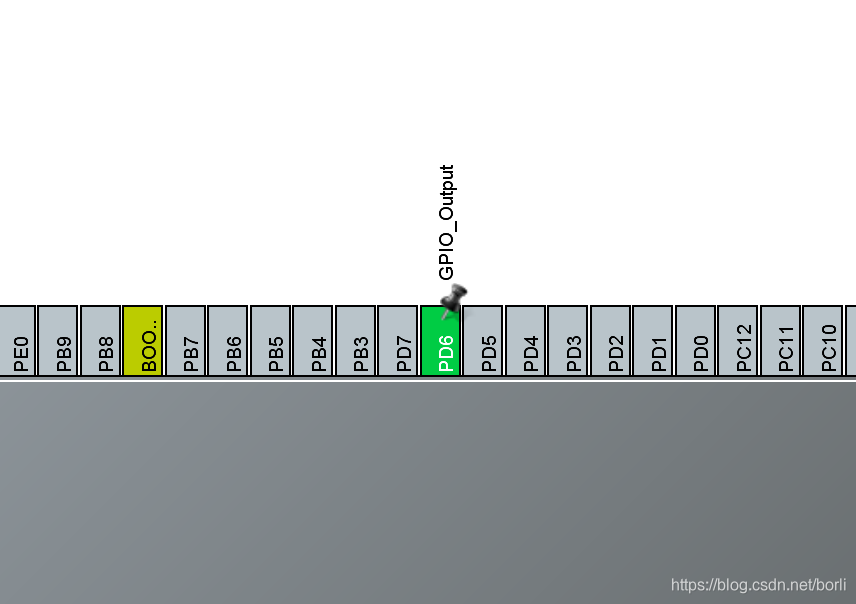

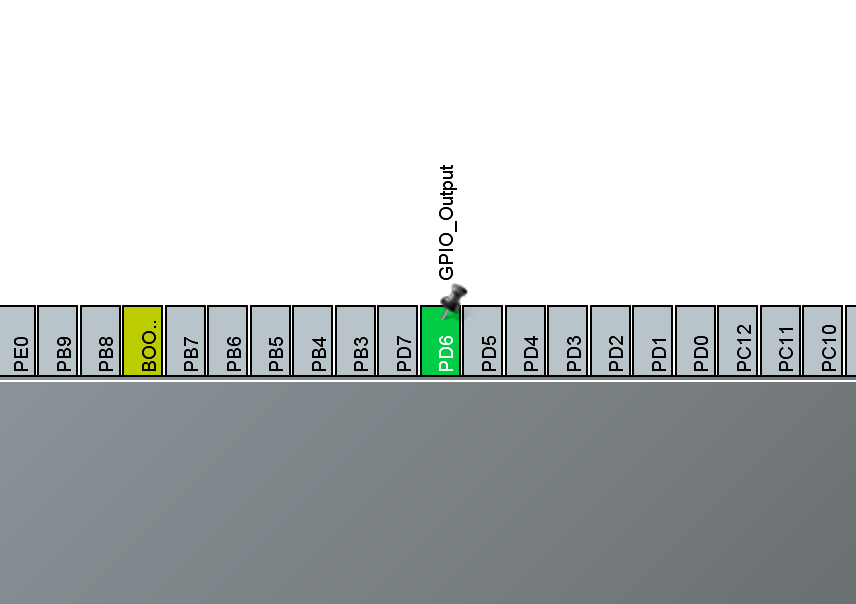

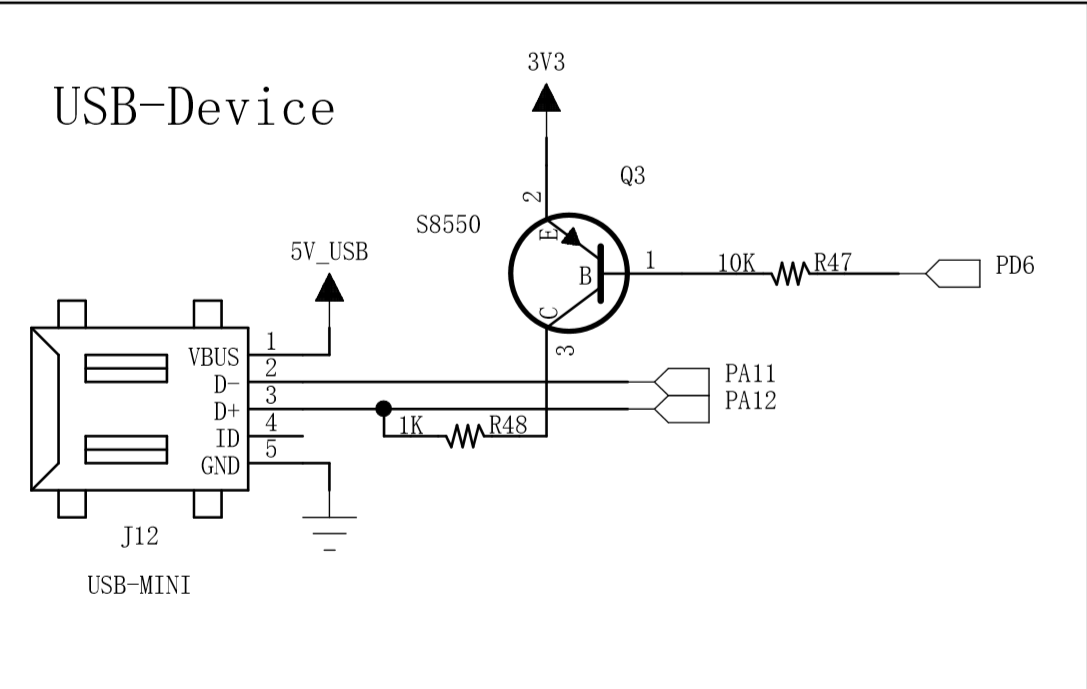

PD6为低电平时USB才能正常工作，不管的话，USB就不会工作
stm32cubeMX配置程序

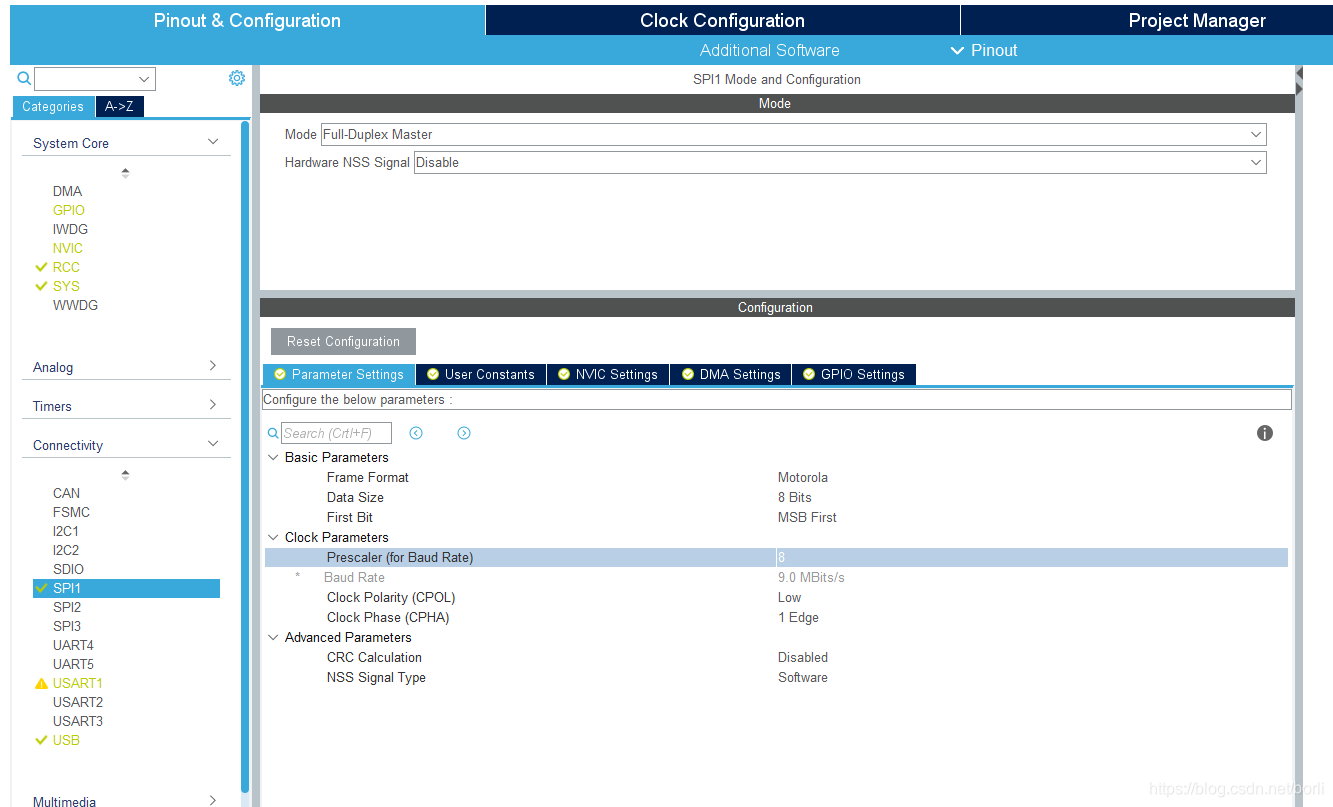

3.SPI

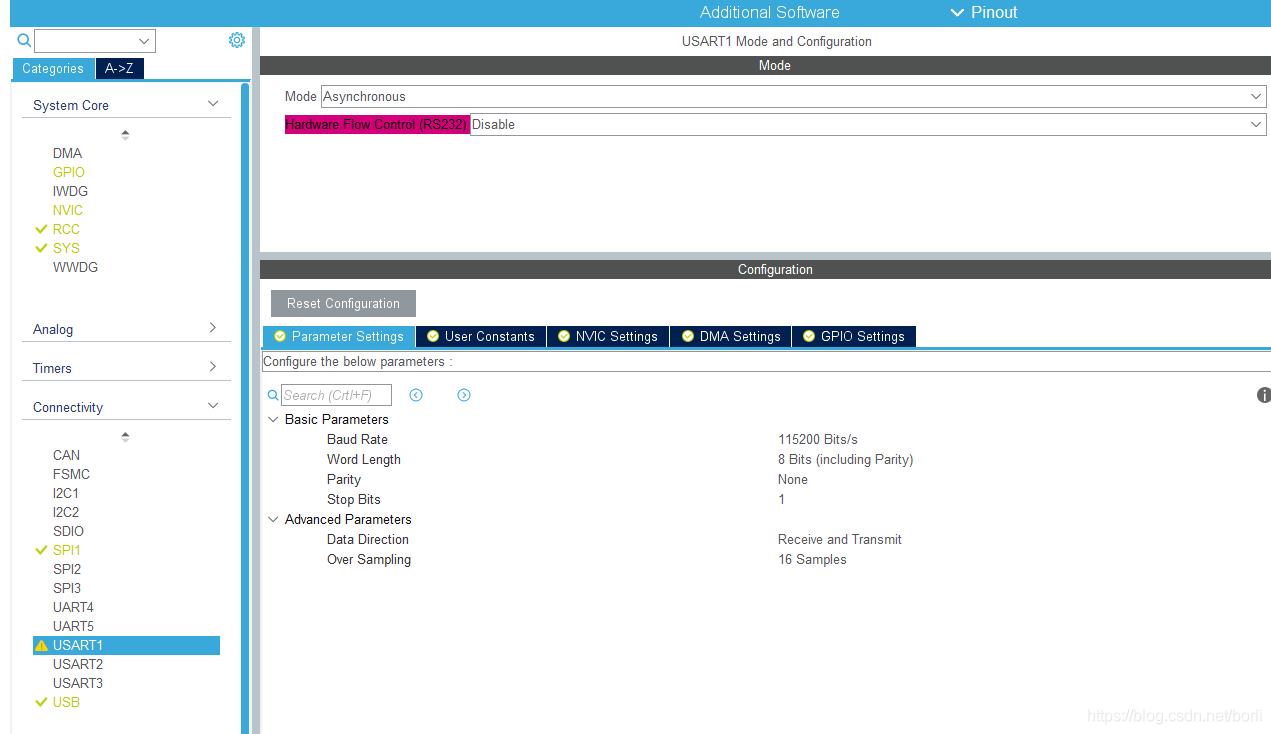

4.USART1
5.USB

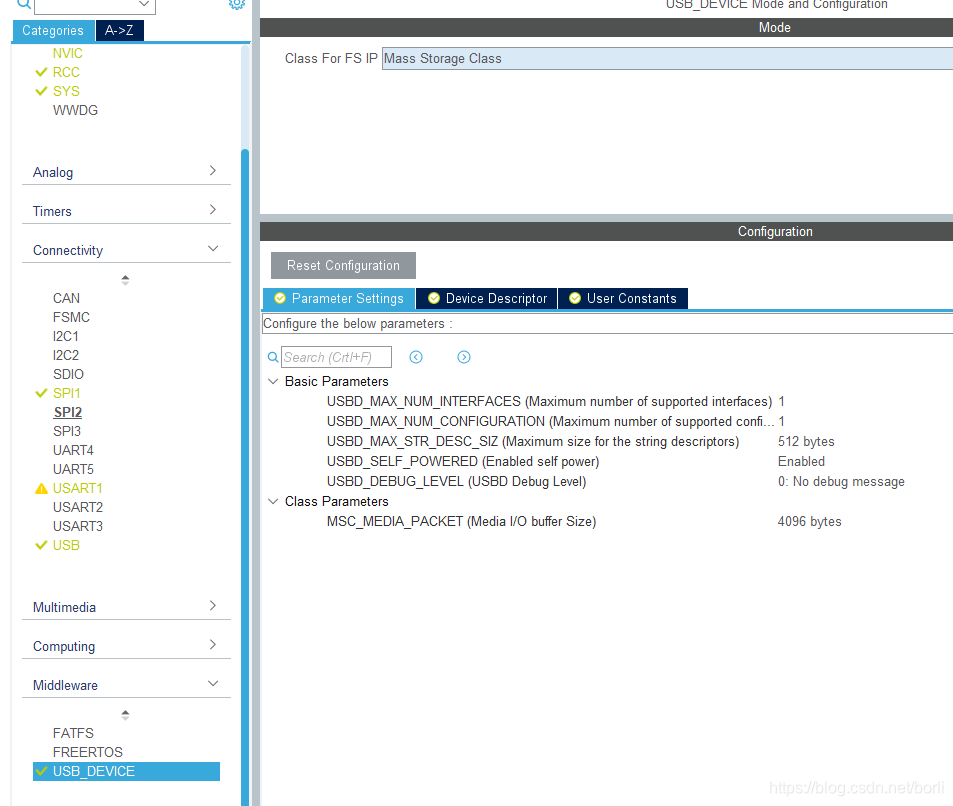

6.USB_DEVICE
这里修改了USB读/写缓冲区的大小，设为4096。因为我的串行FLASH的扇区为4096字节。
当然，如果是SD卡，使用默认的512就可以了。

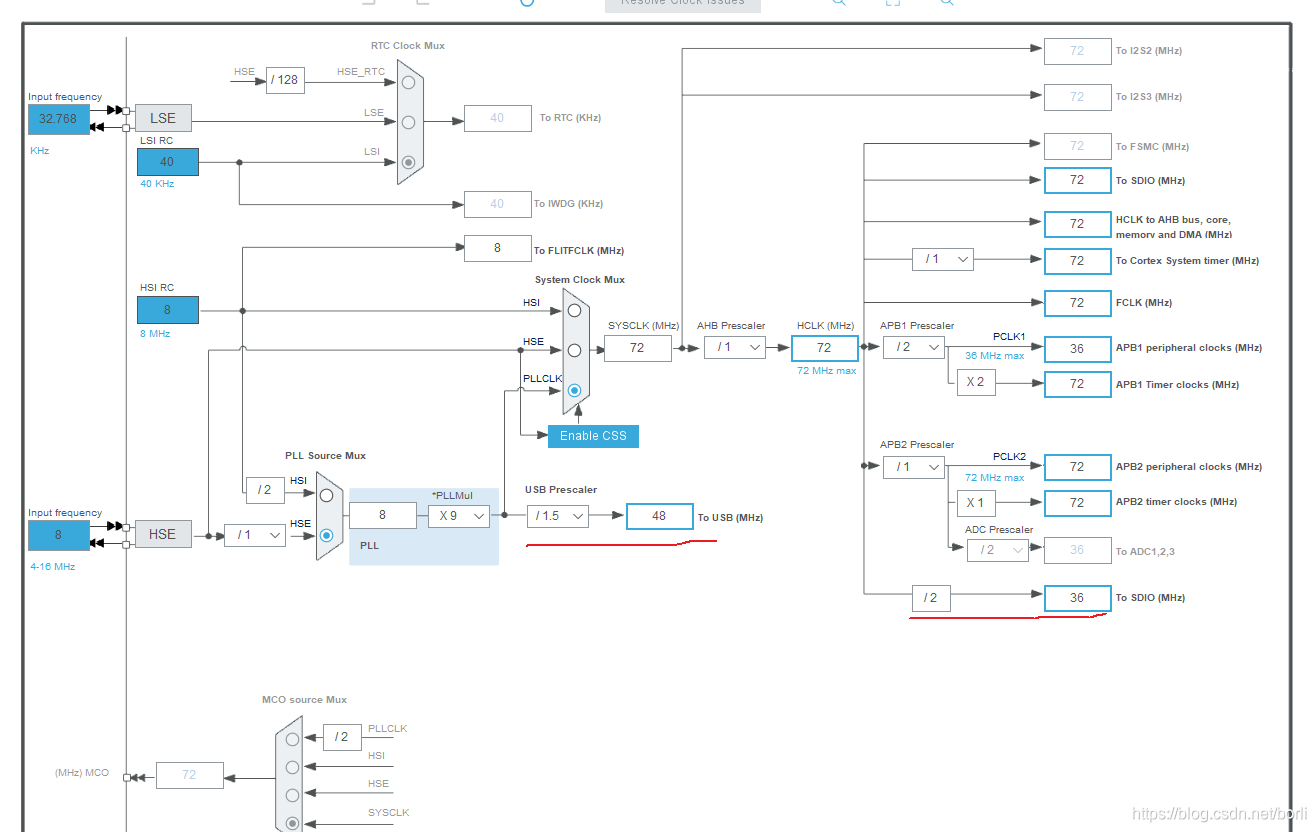

7.配置时钟

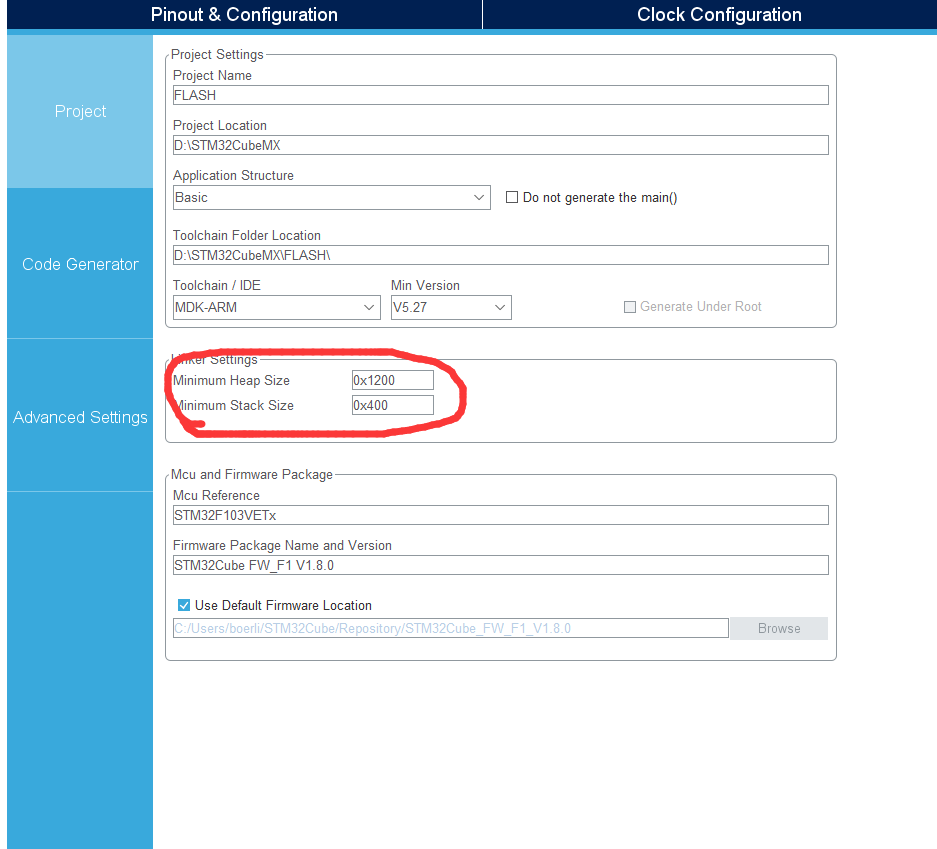

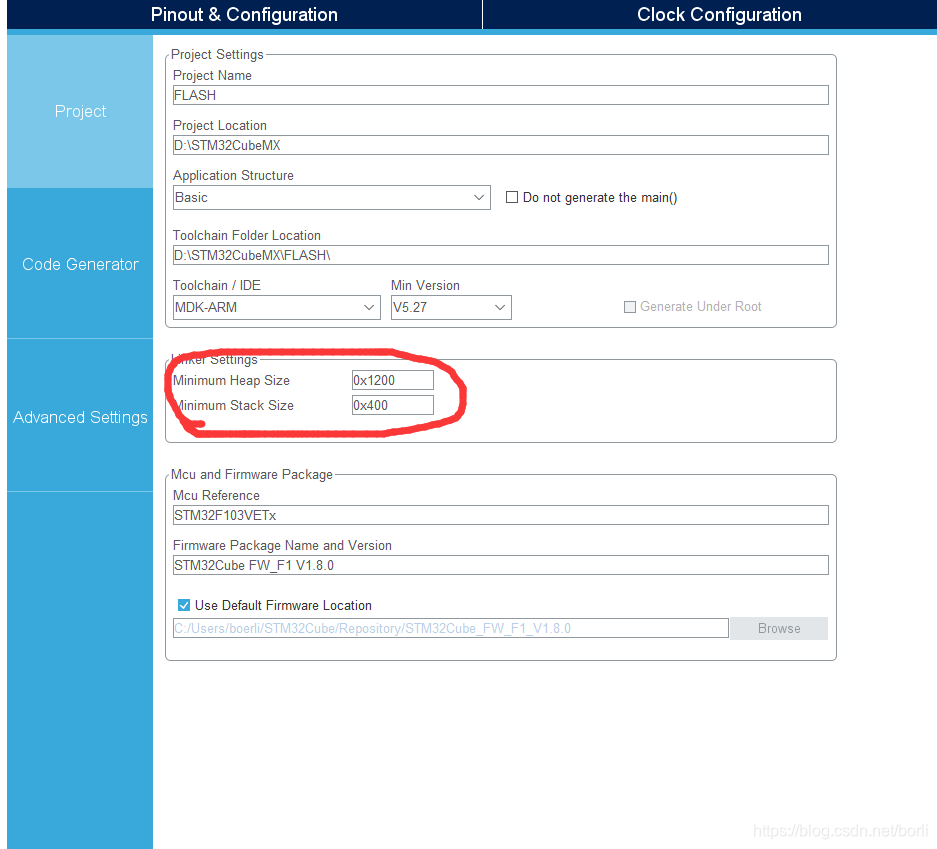

8.改一下文件名，修改堆大小
到这里就配置完成了。
改程序
SPI驱动取自这位大佬博客；
https://blog.csdn.net/a3748622/article/details/80347730
spi.c
```c
```c
/**
******************************************************************************
* File Name : SPI.c
* Description : This file provides code for the configuration
* of the SPI instances.
******************************************************************************
* @attention
*
* <h2><center>© Copyright (c) 2020 STMicroelectronics.
* All rights reserved.</center></h2>
*
* This software component is licensed by ST under Ultimate Liberty license
* SLA0044, the "License"; You may not use this file except in compliance with
* the License. You may obtain a copy of the License at:
* www.st.com/SLA0044
*
******************************************************************************
*/
/* Includes ------------------------------------------------------------------*/
#include "spi.h"
/* USER CODE BEGIN 0 */
#include "gpio.h"
#define SPI_FLASH_PageSize 256
uint8_t d_read,d_send;
/* USER CODE END 0 */
SPI_HandleTypeDef hspi1;
/* SPI1 init function */
void MX_SPI1_Init(void)
{
hspi1.Instance = SPI1;
hspi1.Init.Mode = SPI_MODE_MASTER;
hspi1.Init.Direction = SPI_DIRECTION_2LINES;
hspi1.Init.DataSize = SPI_DATASIZE_8BIT;
hspi1.Init.CLKPolarity = SPI_POLARITY_LOW;
hspi1.Init.CLKPhase = SPI_PHASE_1EDGE;
hspi1.Init.NSS = SPI_NSS_SOFT;
hspi1.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_64;
hspi1.Init.FirstBit = SPI_FIRSTBIT_MSB;
hspi1.Init.TIMode = SPI_TIMODE_DISABLE;
hspi1.Init.CRCCalculation = SPI_CRCCALCULATION_DISABLE;
hspi1.Init.CRCPolynomial = 10;
if (HAL_SPI_Init(&hspi1) != HAL_OK)
{
Error_Handler();
}
}
void HAL_SPI_MspInit(SPI_HandleTypeDef* spiHandle)
{
GPIO_InitTypeDef GPIO_InitStruct = {
0};
if(spiHandle->Instance==SPI1)
{
/* USER CODE BEGIN SPI1_MspInit 0 */
/* USER CODE END SPI1_MspInit 0 */
/* SPI1 clock enable */
__HAL_RCC_SPI1_CLK_ENABLE();
__HAL_RCC_GPIOA_CLK_ENABLE();
/**SPI1 GPIO Configuration
PA5 ------> SPI1_SCK
PA6 ------> SPI1_MISO
PA7 ------> SPI1_MOSI
*/
GPIO_InitStruct.Pin = GPIO_PIN_5|GPIO_PIN_7;
GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
GPIO_InitStruct.Pin = GPIO_PIN_6;
GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
GPIO_InitStruct.Pull = GPIO_NOPULL
