OTA升级是通过无线通信远程把bin文件内容传输到单片机，完成升级。

因此上位机需要获取bin文件的路径，读取bin文件内容，将内容分割依次发送（因为单片机的接收缓存不会开得和bin文件一样大（十几K甚至几十K））。

首先在UI上添加控件，一个按钮控件Button，一个文字显示控件Lable，一个文字输入输出显示控件Textbox

<Window x:Class="OTA.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:OTA"
        mc:Ignorable="d"
        Title="MainWindow" Height="450" Width="800">
    <Grid>
        <Label Height="40" Width="85" Content="bin文件路径：" VerticalContentAlignment="Center" VerticalAlignment="Top" HorizontalAlignment="Left"></Label>
        <TextBox Height="40" Width="600" VerticalContentAlignment="Center" HorizontalContentAlignment="Left" VerticalAlignment="Top" HorizontalAlignment="Left" Margin="90,0,0,0"  Name="TextBox_BinFilePath"></TextBox>
        <Button Height="40" Width="60" Content="浏览Bin" VerticalAlignment="Top" HorizontalAlignment="Right" Margin="0,0,30,0" Name="Button_GetBinFile" Click="Button_GetBinFile_Click"></Button>
    </Grid>
</Window>

Height是指定控件高度，Width是指定控件宽度

Content是控件的显示文字

VerticalContentAlignment=“Center” 是控件显示文字竖直方向居中显示

HorizontalContentAlignment=”Center”是控件显示文字水平方向居中显示

VerticalAlignment=“Top” 是控件竖直方向靠顶部显示

HorizontalAlignment=“Left” 是控件水平方向靠左显示

HorizontalAlignment=“Right” 是控件水平方向靠右显示

Name是控件的代号，在程序里就是通过Name来控制各个控件的显示和功能

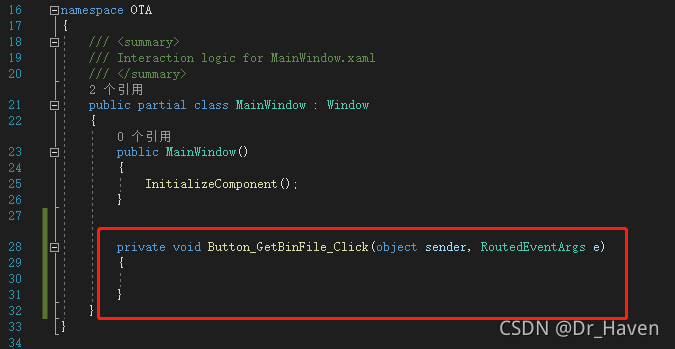

Click=“Button_GetBinFile_Click”，Button_GetBinFile_Click是点击按钮发生的函数功能名，输入click后会有 新建事件处理程序，可以直接回车来选择它，这时候会自动在cs文件里创建名为Button_GetBinFile_Click的函数

Margin是调节位置，四个参数分别是 左，上，右，下的调节

比如Button是顶部右边显示，Margin=“0,0,30,0”，将Button和最右边的距离拉开30

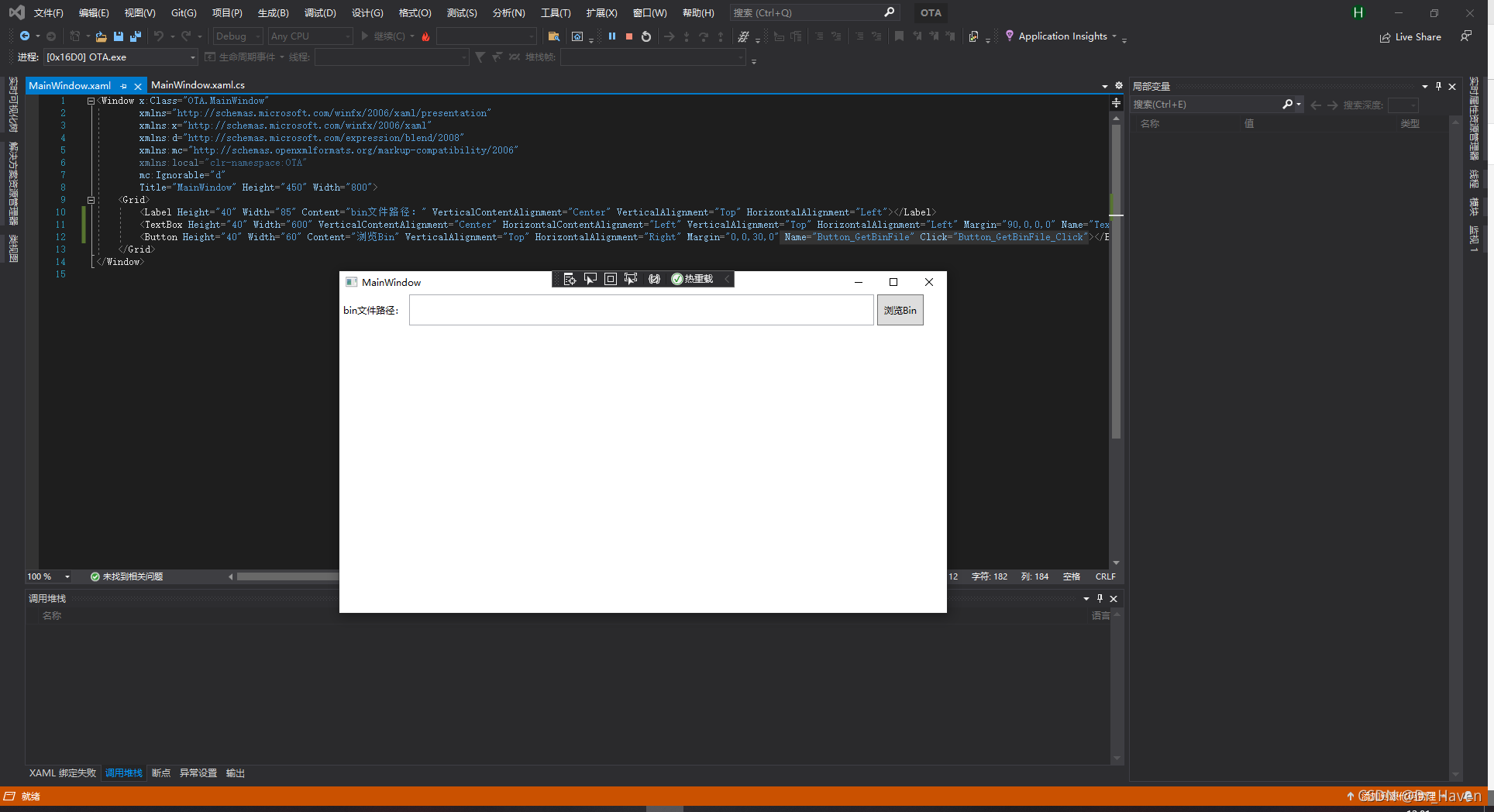

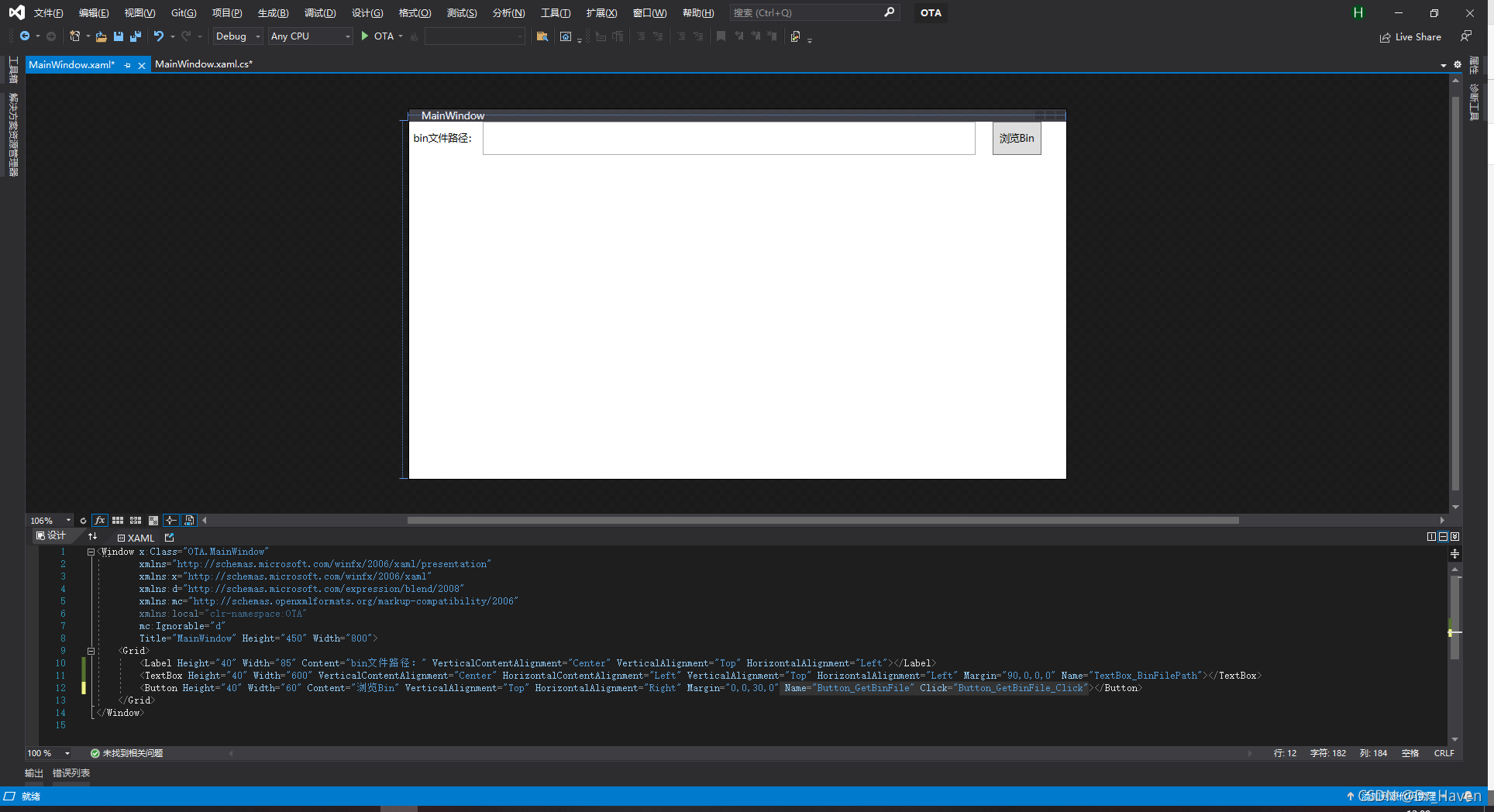

点击运行看看效果

UI做好后，实现浏览按键的功能

直接上代码

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows;
using System.Windows.Controls;
using System.Windows.Data;
using System.Windows.Documents;
using System.Windows.Input;
using System.Windows.Media;
using System.Windows.Media.Imaging;
using System.Windows.Navigation;
using System.Windows.Shapes;
using System.IO;
using Microsoft.Win32;

namespace OTA
{
    /// <summary>
    /// Interaction logic for MainWindow.xaml
    /// </summary>
    public partial class MainWindow : Window
    {
        //保存读取bin文件的数据
        private byte[] g_read_data;

        public MainWindow()
        {
            InitializeComponent();
        }

        private void Button_GetBinFile_Click(object sender, RoutedEventArgs e)
        {
            //需要using Microsoft.Win32;
            //文件浏览窗口
            OpenFileDialog openFileDialog = new OpenFileDialog();

            //打开文件浏览窗口失败
            if (!(bool)openFileDialog.ShowDialog())
            {
                return;
            }

            //把选择的文件绝对路径显示到控件
            TextBox_BinFilePath.Text = openFileDialog.FileName;

			//需要using System.IO;
            //文件流打开bin文件
            FileStream fileStream = new FileStream(openFileDialog.FileName, FileMode.Open, FileAccess.ReadWrite);

            //二进制方式读取bin文件数据
            BinaryReader binaryReader = new BinaryReader(fileStream);

            //打印bin文件的大小
            Console.WriteLine("bin file length:{0}", binaryReader.BaseStream.Length);

            //bin文件的大小
            int length = Convert.ToInt32(binaryReader.BaseStream.Length);

            //获取bin文件数据
            g_read_data = binaryReader.ReadBytes(length);

            //关闭数据流和文件流
            binaryReader.Close();
            fileStream.Close();
        }
    }
}

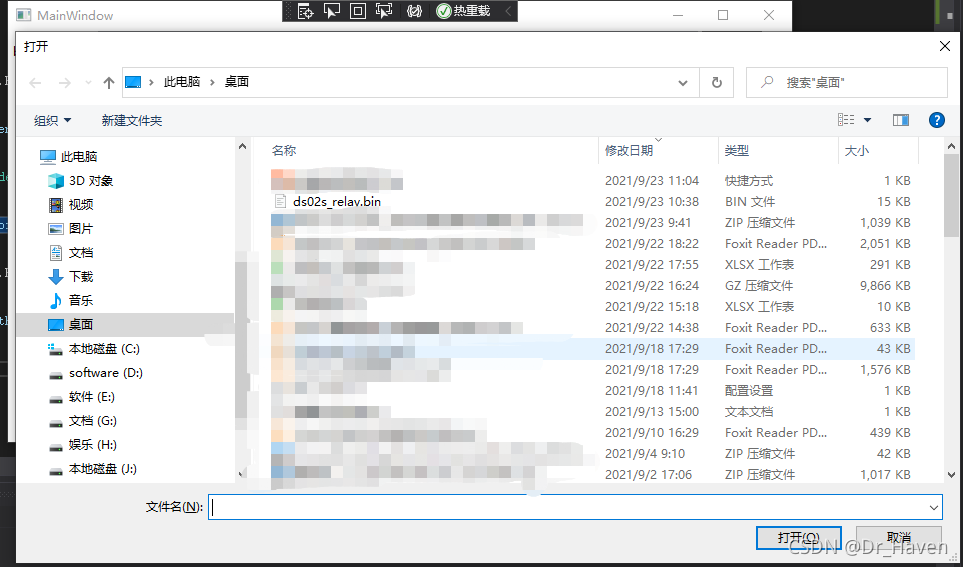

运行程序，点击浏览Bin，出现文件夹弹框



选择要升级的bin文件，点击打开

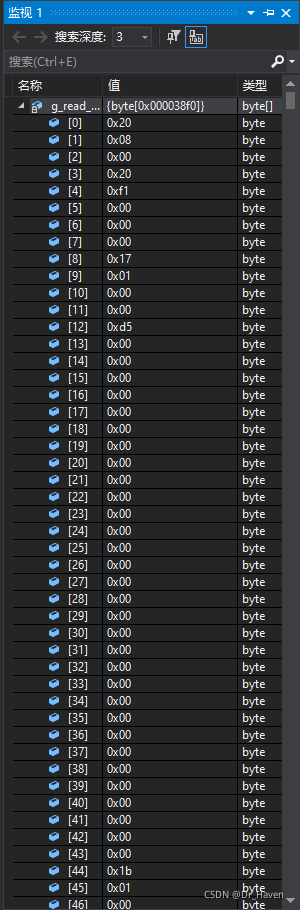

在binaryReader.close();处打个断点，调试可以看到g_read_data的内容

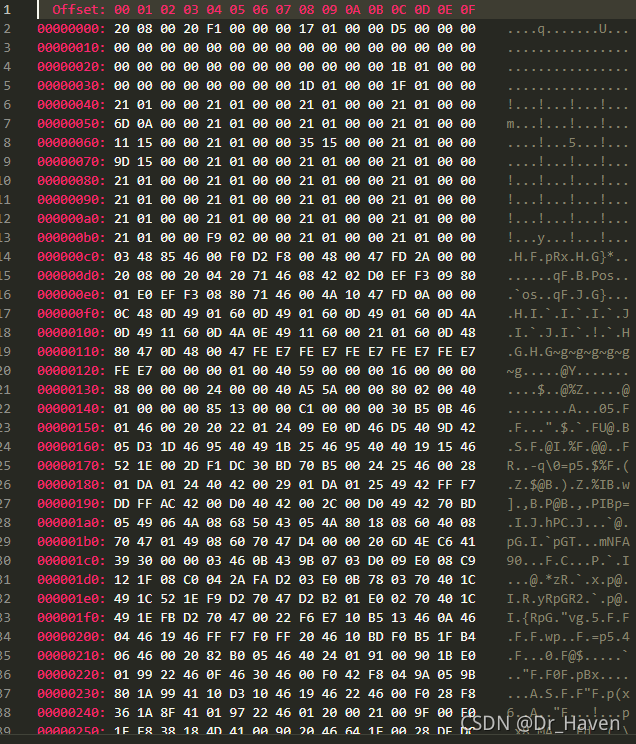

用VS code看打开的bin文件，内容和读到的是一致的，读取成功了

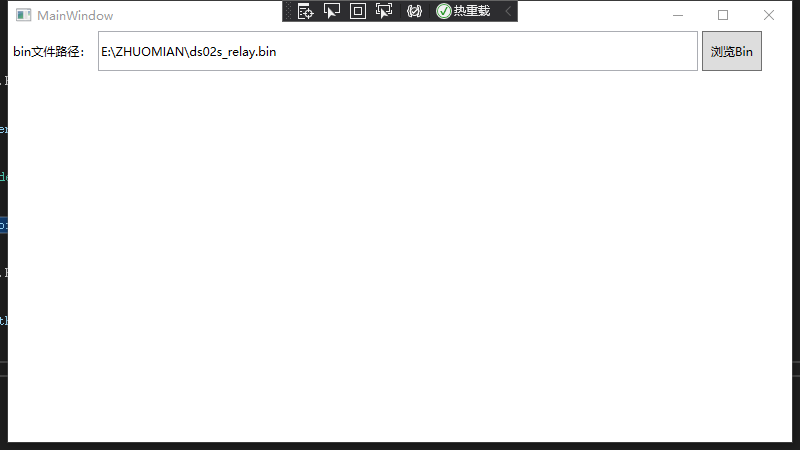

关掉断点，继续程序运行，可以看到bin文件的绝对路径已经显示在控件上了



接下来就是串口的功能实现了
