效果展示

细节说明

（也是下面准备shader实现的三个要点）：

1. 线条有三段颜色拼接（代号1 2 3）；
2. 红黑（1 2）之间有渐变过度；
3. 黑绿（2 3）之间没有渐变过度。

具体实现

线条创建

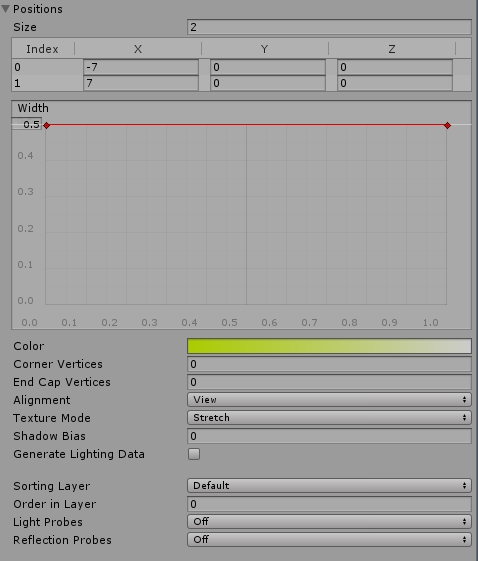

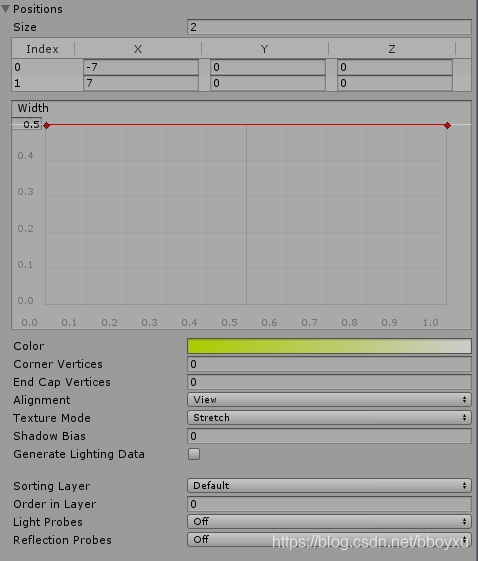

基础线条载体就是LineRenderer组件。先在场景中创建一个空对象，然后挂在LineRenderer组件，保持默认设置就好。设置线条起点(-7,0,0)和终点(7,0,0)，线条宽度0.5，以及线条颜色。

如图：

创建Shader(LineGradualColor)

1. 创建Shader。首先创建一个UnlitShader模板，命名为LineGradualColor.shader。接着创建一个材质球，命名为LineGradualColor。
2. 打开LineGradualColor.shader，修改第一行shader名称为

   Shader “ShadersHub/LineGradualColor”

   ；
3. 设置刚刚创建的材质球的shader为

   ShadersHub/LineGradualColor

   (即刚刚创建的shader)；

Shader源码

Shader "ShadersHub/LineGradualColor"
{
    Properties
    {
		_StartBoost("Start boost", Float) = .5
		_EndBoost("End boost", Float) = .5
		_LineLength("LineLength", Float) = 2
    }

    SubShader
    {
        Tags { "RenderType"="Transparent" "RenderType" = "Transparent" }
        LOD 100

		Blend SrcAlpha OneMinusSrcAlpha
		ZWrite Off

        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 uv : TEXCOORD0;
				fixed4 color:COLOR;
            };

            struct v2f
            {
                float4 vertex : SV_POSITION;
				float2 uv : TEXCOORD0;
				fixed4 color : COLOR;
            };

			half _StartBoost;
			half _EndBoost;

			half _LineLength;

            v2f vert (appdata v)
            {
                v2f o;
				o.vertex = UnityObjectToClipPos(v.vertex);
				o.uv = v.uv;
				o.color = v.color;
				return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
				fixed4 col = fixed4(0,0,0,1);
				col.r += _StartBoost * smoothstep(1, 0, (i.uv.x * _LineLength));
				col.g += _EndBoost * smoothstep(_LineLength - 1, _LineLength, (i.uv.x * _LineLength));

				//col *= i.color;//这是线条LineRenderer原始颜色，可以打开注释看看效果

				return col;
            }
            ENDCG
        }
    }
}

Shader源码分析

顶点函数中很简单，只是将模型顶点中的三个属性拿过来存到v2f的实例中，传输到片段着色器中。

重点在片段函数。

fixed4 frag (v2f i) : SV_Target
	{
		fixed4 col = fixed4(0,0,0,1);
		col.r += _StartBoost * smoothstep(1, 0, (i.uv.x * _LineLength));
		col.g += _EndBoost * smoothstep(_LineLength - 1, _LineLength, (i.uv.x * _LineLength));

		//col *= i.color;

		return col;
    }
    ENDCG
}

一开始展示的线条中，分为三段，就是这里的三行代码。主体色是纯黑色，即代码：

fixed4 col = fixed4(0,0,0,1)

；第一段红色，第三段绿色的控制代码分别为：

col.r += _StartBoost * smoothstep(1, 0, (i.uv.x * _LineLength))

和

col.g += _EndBoost * smoothstep(_LineLength – 1, _LineLength, (i.uv.x * _LineLength))

。

混色过程：首先整条是纯黑色，rgb通道值都是0，然后r通道加上一个值，有效范围是[0,1]，然后b通道加上一个值，有效范围也是[0,1]。那么为什么只有一开始一段被混入红色，最后一段被混入绿色呢，那就是smoothstep这个函数起了很大的作用，否则整段线条颜色就是(r,g,0,1)，其中r，g为任意有效值。从代码中看，r通道的计算，uv.x被限制在[0,1]之间；g通道的计算，uv.x被限定在[3,4]之间，所以uv.x对应的区间[1,3]不受影响，颜色保持默认值黑色。

最终结果解释了，那么smoothstep(a,b,x)函数原理又是什么呢？

请参考链接

。

1. 值域在[0,1]
2. a>b时，图像趋势递增
3. a<b时，图像趋势递减

至此，我们不难理解

col.r += _StartBoost 0 smoothstep(1, 0, (i.uv.x * _LineLength))

在（uv.x * _LineLength）值域在[0,4]，然后

smoothstep(1, 0, (i.uv.x * _LineLength))

在[0,1]上的值由1


平滑过度


减为0，后面一直为0；这就解释了为什么第一段有r通道叠加，第二段第三段没有r通道叠加。平滑过度，正是红到黑渐变的原因。

同理第三段的绿色也一样理解。

smoothstep(_LineLength – 1, _LineLength, (i.uv.x * _LineLength))

公式对应的图像正好是上面的

参考链接

。

(i.uv.x * _LineLength)

在[0,3]上对应的值是0，[3，4]上对应的值从0

平滑过度

到1，所以第二段第三段，黑绿就这么产生了。现在有个问题，为什么二三段不是渐变过度呢？因为，编辑器中

_EndBoost

值设置得太大（我的本机上设置的是1000），也就是说即使

smoothstep(_LineLength – 1, _LineLength, (i.uv.x * _LineLength))

在[3，4]上的值是0到1平滑过度，但是再乘上1000，这个过度就变得很陡了，再加上单个通道有效值仅仅是[0,1]，也就是0到1000的值域中只有那么千分之一段有效，这个曲线的切线斜率（变化率）可以脑补下多大。所以就没有了渐变过度。

本篇至此完结，欢迎指正交流(或邮件1136468882@qq.com)！
