netty入门(二)NIO的零拷贝

  • Post author:
  • Post category:其他


目录

零拷贝是网络编程的关键，很多性能优化都离不开它。

零拷贝是指：从操作系统的角度来看，文件的传输不存在CPU的拷贝，只存在DMA拷贝。

在Java程序中，常用的零拷贝有mmap（内存映射）和 sendFile。

零拷贝不仅仅带来更少的数据复制，还能减少线程的上下文切换，减少CPU缓存伪共享以及无CPU校验和计算。



传统IO的读写

File file = new File("test.txt");
RandomAccessFile raf = new RandomAccessFile(file, "rw");

byte[] arr = new byte[(int) file.length()];
raf.read(arr);

Socket socket = new ServerSocket(8080).accept();
socket.getOutputStream().write(arr);

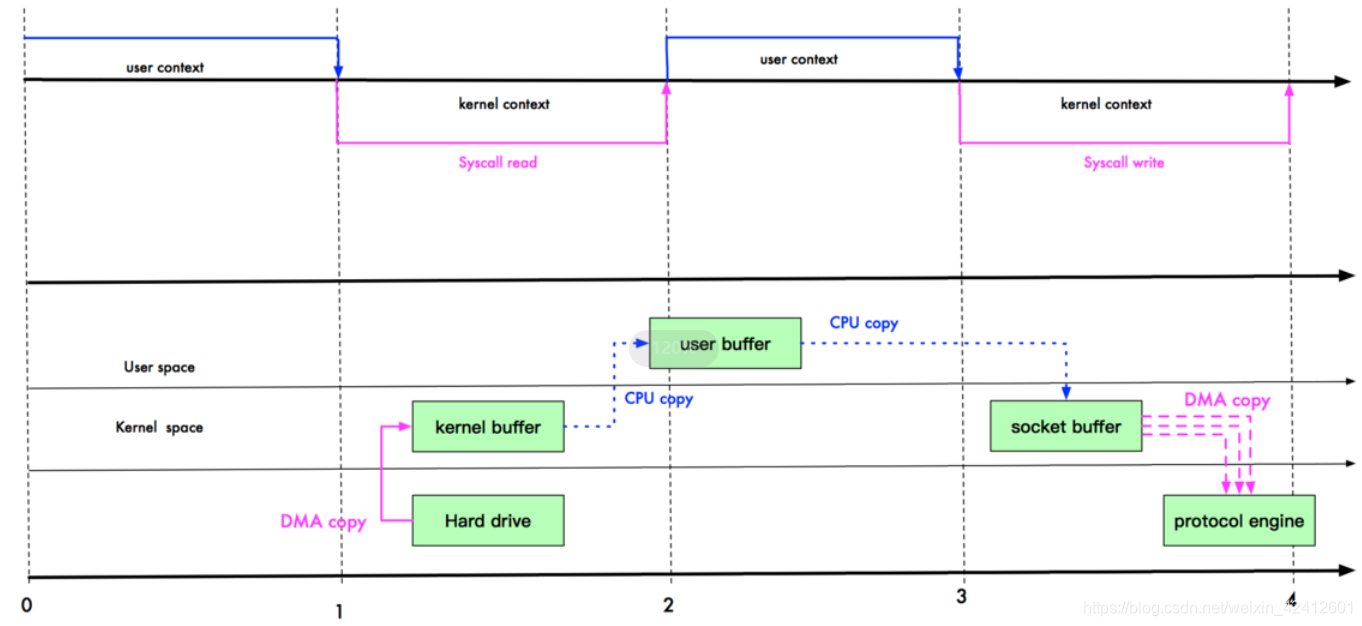

我们会调用 read 方法读取 index.html 的内容—— 变成字节数组，然后调用 write 方法，将 index.html 字节流写到 socket 中，那么，我们调用这两个方法，在 OS 底层发生了什么呢？我这里借鉴了一张其他文字的图片，尝试解释这个过程。

在这里插入图片描述

上图中，上半部分表示用户态和内核态的上下文切换。下半部分表示数据复制操作。下面说说他们的步骤：

DMA：Direct Memory Access,直接内存存取,即不使用 CPU 拷贝数据到内存，而是 DMA 引擎传输数据到内存，用于解放 CPU

1.read 调用导致用户态到内核态的一次变化，同时，第一次复制开始：DMA（Direct Memory Access，直接内存存取，即不使用 CPU 拷贝数据到内存，而是 DMA 引擎传输数据到内存，用于解放 CPU） 引擎从磁盘读取 index.html 文件，并将数据放入到内核缓冲区。

2.发生第二次数据拷贝，即：将内核缓冲区的数据拷贝到用户缓冲区，同时，发生了一次用内核态到用户态的上下文切换。

3.发生第三次数据拷贝，我们调用 write 方法，系统将用户缓冲区的数据拷贝到 Socket 缓冲区。此时，又发生了一次用户态到内核态的上下文切换。

4.第四次拷贝，数据异步的从 Socket 缓冲区，使用 DMA 引擎拷贝到网络协议引擎。这一段，不需要进行上下文切换。

5.write 方法返回，再次从内核态切换到用户态。

总结：

传统io,四次拷贝，四次切换。两次DMA拷贝，两次CPU拷贝，四次切换：用户态-》内核态-》用户态-》内核态-》用户态



mmap 优化

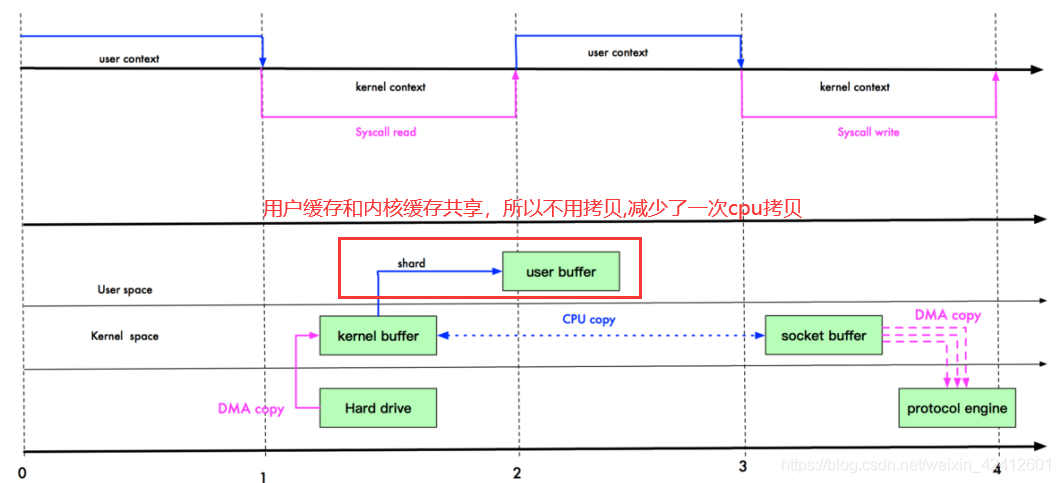

mmap 通过内存映射，将文件映射到内核缓冲区，同时，用户空间可以共享内核空间的数据

。这样，

在进行网络传输时，就可以减少内核空间到用户控件的拷贝次数

。如下图：

在这里插入图片描述

如上图，

user buffer

和

kernel buffer

共享

index.html

。如果你想把硬盘的

index.html

传输到网络中，再也不用拷贝到用户空间，再从用户空间拷贝到

Socket

缓冲区。

现在，你只需要从内核缓冲区拷贝到

Socket

缓冲区即可，这将减少一次内存拷贝（从 4 次变成了 3 次），但不减少上下文切换次数。

总结：

mmap优化,三次拷贝，四次切换。两次DMA拷贝，一次CPU拷贝，四次切换：用户态-》内核态-》用户态-》内核态-》用户态



sendFile

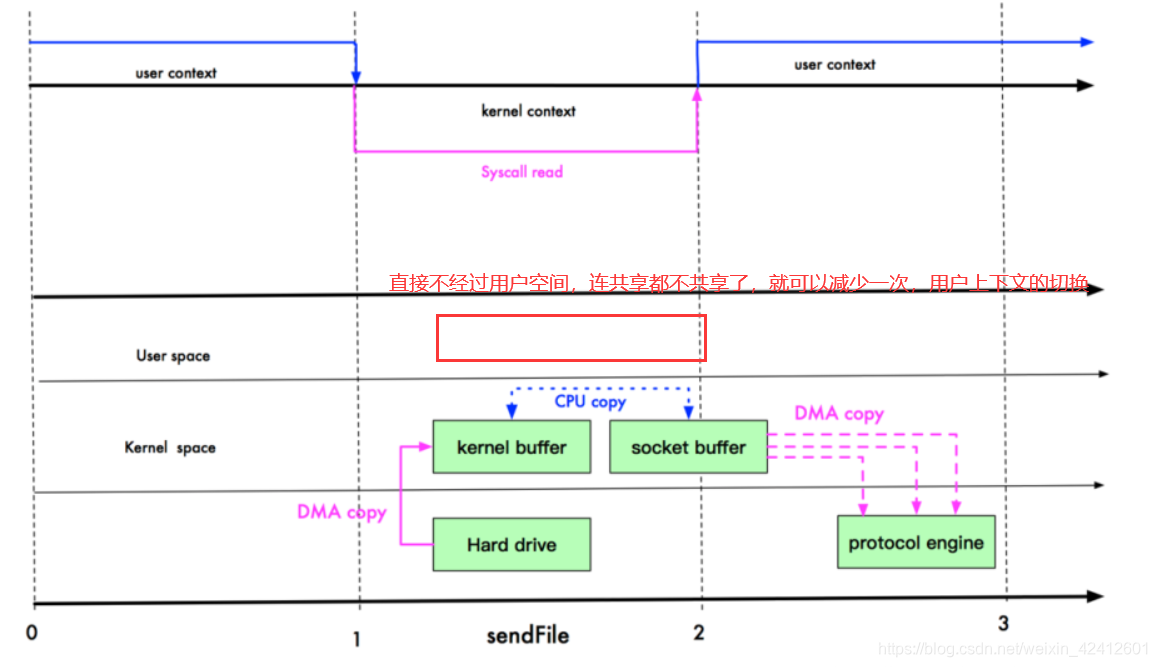

Linux 2.1 版本 提供了 sendFile 函数，其基本原理如下：

数据根本不经过用户态，直接从内核缓冲区进入到 Socket Buffer，同时，由于和用户态完全无关，就减少了一次上下文切换

。

在这里插入图片描述

如上图，我们进行

sendFile

系统调用时，数据被

DMA

引擎从文件复制到内核缓冲区，然后调用，然后掉一共

write

方法时，从内核缓冲区进入到

Socket

，这时，是没有上下文切换的，因为在一个用户空间。

最后，数据从

Socket

缓冲区进入到协议栈。

此时，数据经过了 3 次拷贝，3 次上下文切换。

总结：


sendFile

优化,三次拷贝，三次切换。两次

DMA

拷贝，一次

CPU

拷贝，四次切换：用户态-》内核态-》用户态-》内核态

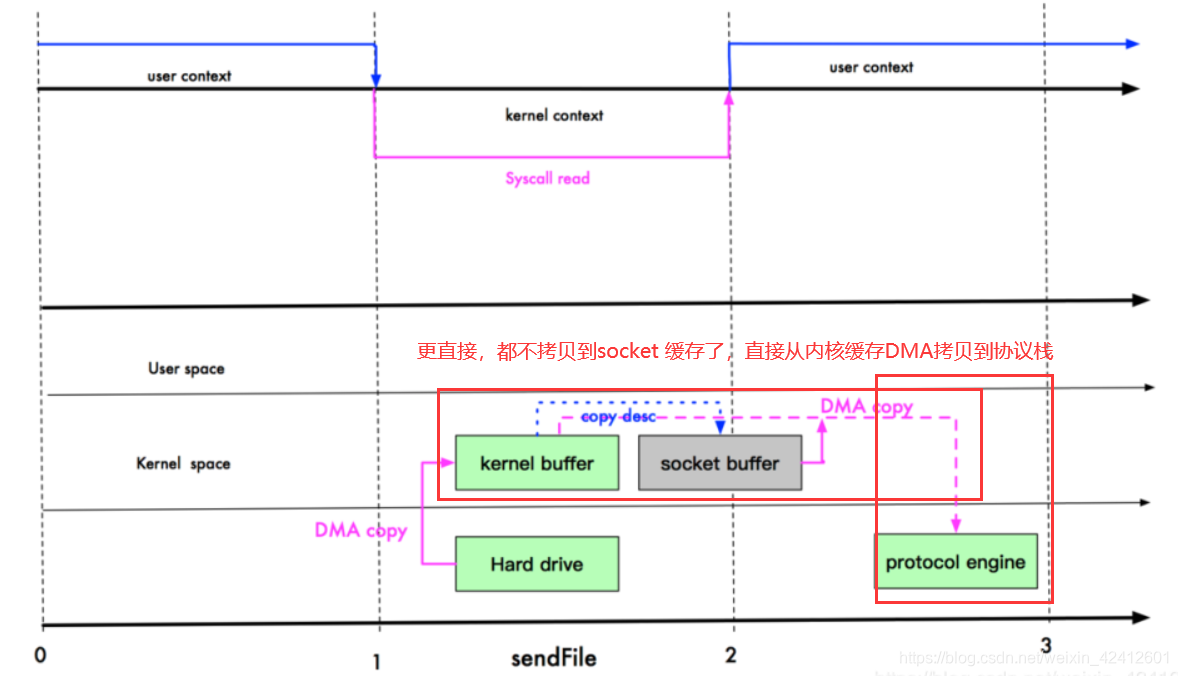

Linux 在 2.4 版本中，做了一些修改，

避免了从内核缓冲区拷贝到 Socket buffer 的操作，直接拷贝到协议栈，从而再一次减少了数据拷贝

。具体如下图：

在这里插入图片描述

总结：


sendFile

优化,俩次拷贝，三次切换。两次

DMA

拷贝，四次切换：用户态-》内核态-》用户态-》内核态。

现在是彻底的零拷贝了，因为一次cpu拷贝都没有。



mmap 和 sendFile 的区别

1.mmap 适合小数据量读写，sendFile 适合大文件传输。

2.mmap 需要 4 次上下文切换，3 次数据拷贝；sendFile 需要 3 次上下文切换，最少 2 次数据拷贝。

3.sendFile 可以利用 DMA 方式，减少 CPU 拷贝，mmap 则不能（必须从内核拷贝到 Socket 缓冲区）。

在这个选择上：rocketMQ 在消费消息时，使用了 mmap。kafka 使用了 sendFile。



NIO中的零拷贝（transferTo）：

nio的零拷贝是sendfile的方式实现的

服务端：

public class NewIOServer {
    public static void main(String[] args)  {
        try {
            InetSocketAddress address=new InetSocketAddress(7001);
            ServerSocketChannel serverSocketChannel=ServerSocketChannel.open();
            ServerSocket socket = serverSocketChannel.socket();
            socket.bind(address);
            //创建buffer
            ByteBuffer allocate = ByteBuffer.allocate(4096);
            while(true){
                SocketChannel accept = serverSocketChannel.accept();
                int readCount=0;
                while(-1!=readCount){
                    try {
                        readCount=accept.read(allocate);
                    } catch (IOException e) {
                        break;
                    }
                    //倒带 position=0 mark作废
                    allocate.rewind();
                }
            }
        } catch (IOException e) {
            e.printStackTrace();
        }
    }
}

客户端：

public class NewIOClient {
    public static void main(String[] args) {
        try {
            SocketChannel socketChannel = SocketChannel.open();
            socketChannel.connect(new InetSocketAddress("localhost", 7001));
            String fileName = "netty-api-4.1中文.rar";

            //得到一个文件CHANNEl
            FileChannel channel = new FileInputStream(fileName).getChannel();

            //准备发送
            long startTime = System.currentTimeMillis();

            //在Linux下一个 transferTo 方法就可以完成传输
            //在windows 下一次调用 transferTo 只能发送8M，就需要分段传输文件,注意传输时的位置，
            // 分channel.size()/8*1024*1024次来传输，然后position改一下
            //transferTo 底层使用到零拷贝
            long transferCount=0;
            for (long i = 0; i < Math.ceil((double) channel.size() /(8 * 1024 * 1024)); i++) {
                long l = channel.transferTo(i*(8 * 1024 * 1024), 8 * 1024 * 1024, socketChannel);
                transferCount=transferCount+l;
            }
            //linux下直接传就完事了
            //long transferCount = channel.transferTo(0, channel.size(), socketChannel);

            System.out.println("发送的总的字节数：" + transferCount + " 耗时：" + (System.currentTimeMillis() - startTime));
            channel.close();

//            发送的总的字节数：1007473 耗时：3
//            发送的总的字节数：8388608 耗时：15   实际8545121
        } catch (IOException e) {
            e.printStackTrace();
        }

    }
}

BIO文件传输对比：

服务端：

public class OldIOServer {
    public static void main(String[] args) throws Exception {
        ServerSocket serverSocket = new ServerSocket(7001);

        while (true) {
            Socket socket = serverSocket.accept();
            DataInputStream dataInputStream = new DataInputStream(socket.getInputStream());

            try {
                byte[] byteArray = new byte[4096];

                while (true) {
                    int readCount = dataInputStream.read(byteArray, 0, byteArray.length);

                    if (-1 == readCount) {
                        break;
                    }
                }
            } catch (Exception ex) {
                ex.printStackTrace();
            }
        }
    }
}

客户端：

public class OldIOClient {
    public static void main(String[] args) throws Exception {
        Socket socket = new Socket("localhost", 7001);

        String fileName = "protoc-3.6.1-win32.zip";
        InputStream inputStream = new FileInputStream(fileName);

        DataOutputStream dataOutputStream = new DataOutputStream(socket.getOutputStream());

        byte[] buffer = new byte[4096];
        long readCount;
        long total = 0;

        long startTime = System.currentTimeMillis();

        while ((readCount = inputStream.read(buffer)) >= 0) {
            total += readCount;
            dataOutputStream.write(buffer);
        }

        System.out.println("发送总字节数： " + total + ", 耗时： " + (System.currentTimeMillis() - startTime));
//        发送总字节数： 1007473, 耗时： 6

        dataOutputStream.close();
        socket.close();
        inputStream.close();
    }
}
