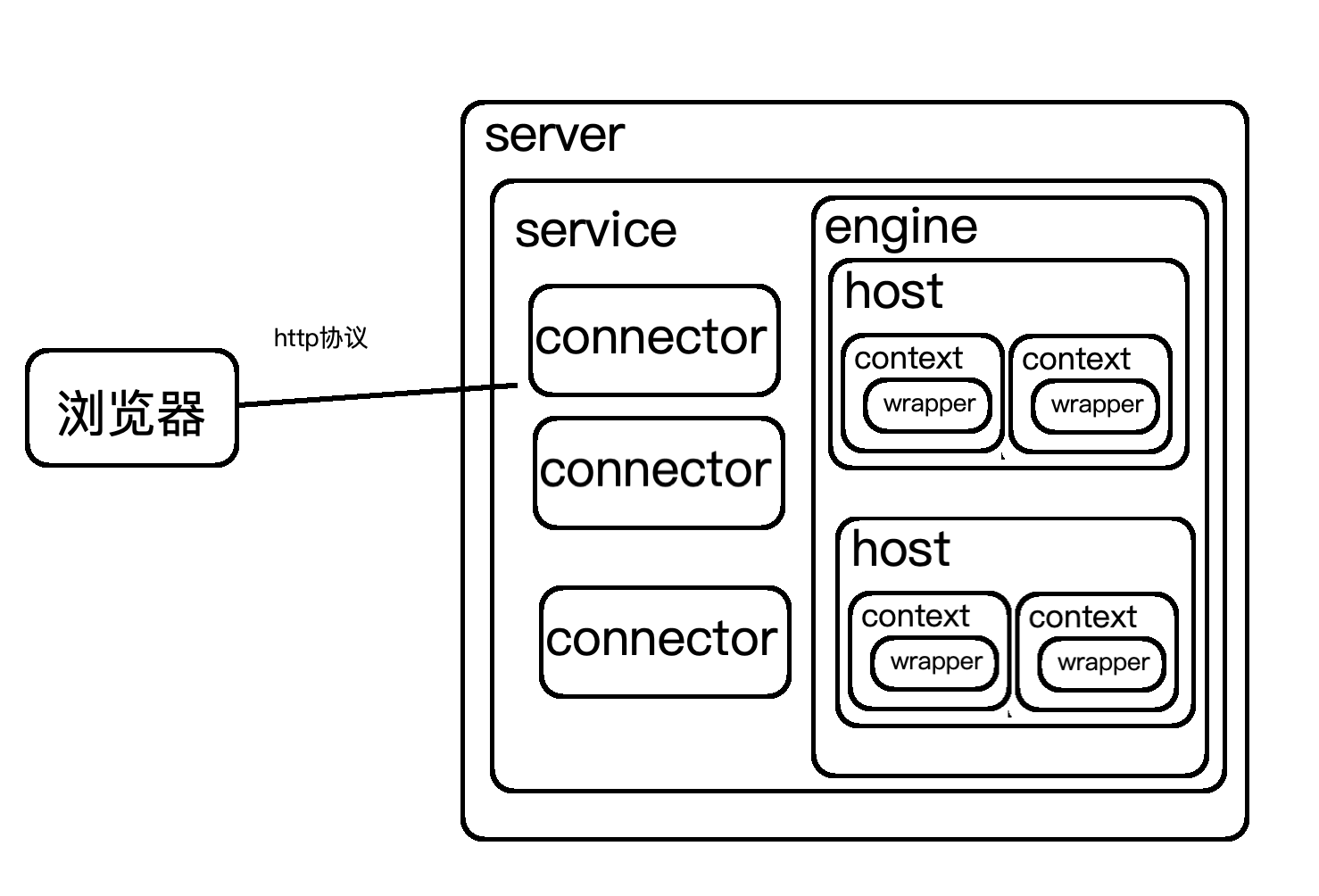

tomcat架构体系图：
tomcat通过Catalina将server.xml解析并实例化，一个Server实例包含多个Service容器实例，Service由多个连接器和连接器connector和一个Engine构成，Connector负责处理浏览器发出的请求，Connector将链接信息封装成为一个Request对象和Response对象，并通过适配器Adaptor到转换成容器可以请求和响应对象，并与Engine容器进行通信。一个Engine容器由多个Host虚拟主机对象构成，每一个Host可以appBase下的子目录加载成多个Context对象，通过解析web.xml将servlet封装到Wrapper容器中进行管理，即一个Context包含多个Wrapper。浏览器发出的请求信息，通过Mapper映射器找到请求对应的Wrapper容器，并且将web.xml中定义的过滤器FilterChain过滤器链执行servlet的Service方法，最后将处理的信息通过response返回给调用对象。
