倍福入门-第一章

  • Post author:
  • Post category:其他


倍福入门



基本模块的使用



读取系统时间

库：TC2_Utilities

模块：FB_LocalSystemTime1

时间：10：33

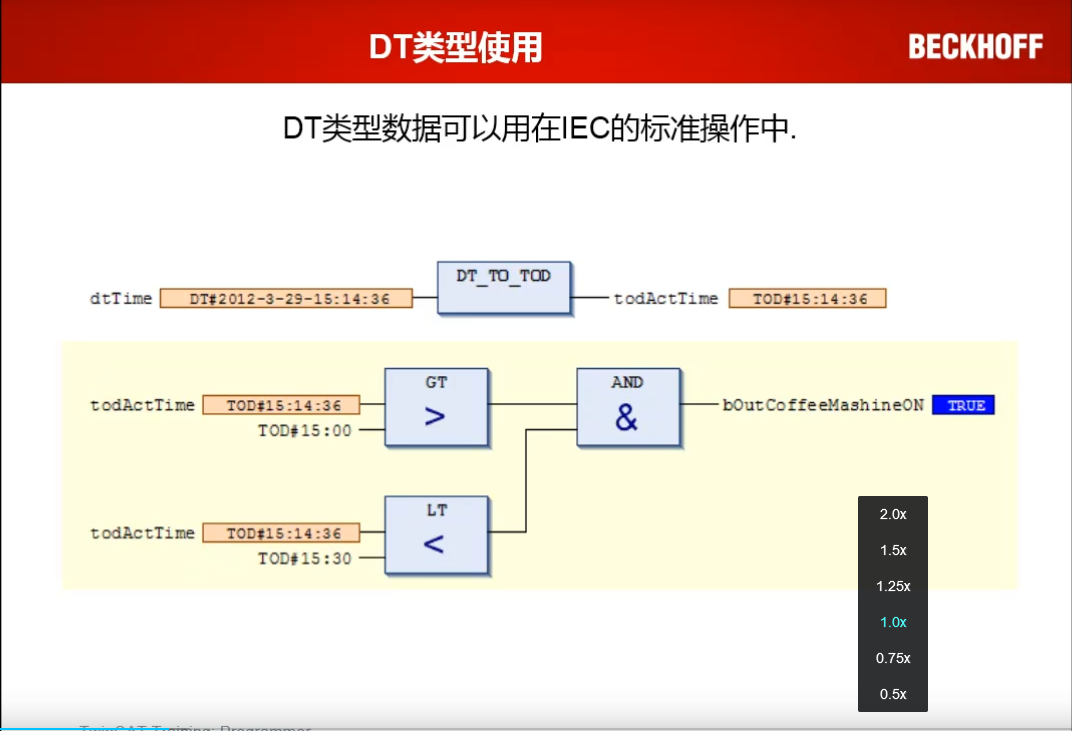

时间比较：DT类型或者TOD类型

转换方式：

在这里插入图片描述

运用实例：
在这里插入图片描述

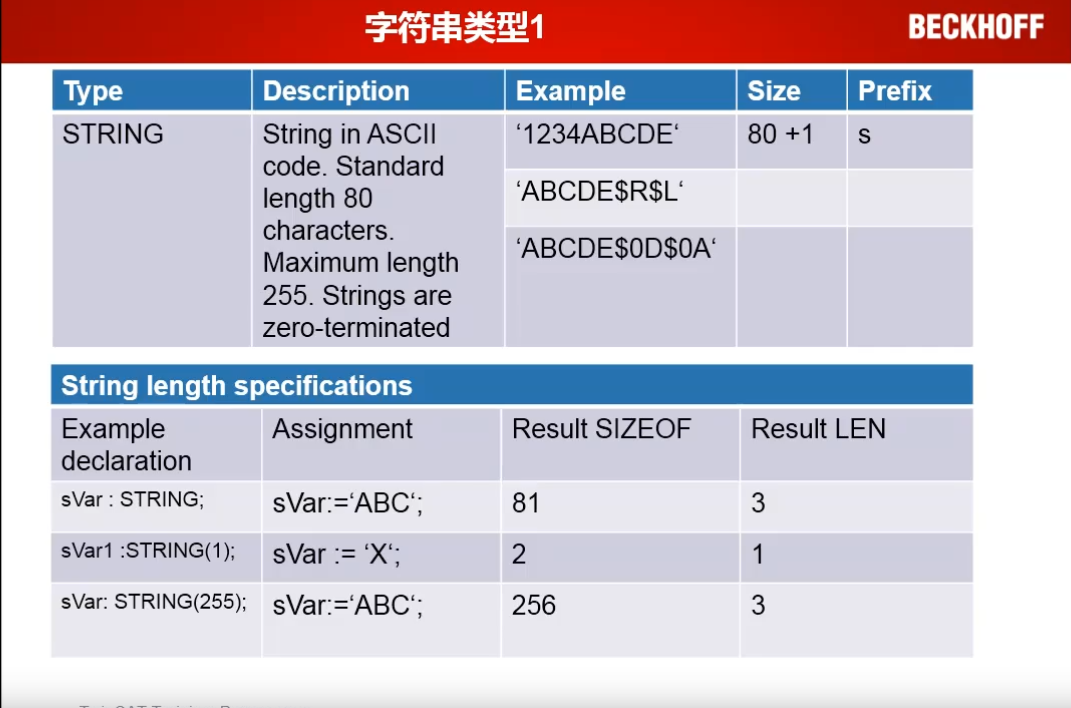

字符串类型

注意：字符串实际长度和真实长度差1

除了STRING外，还有一种字符串类型WSTRING

在这里插入图片描述

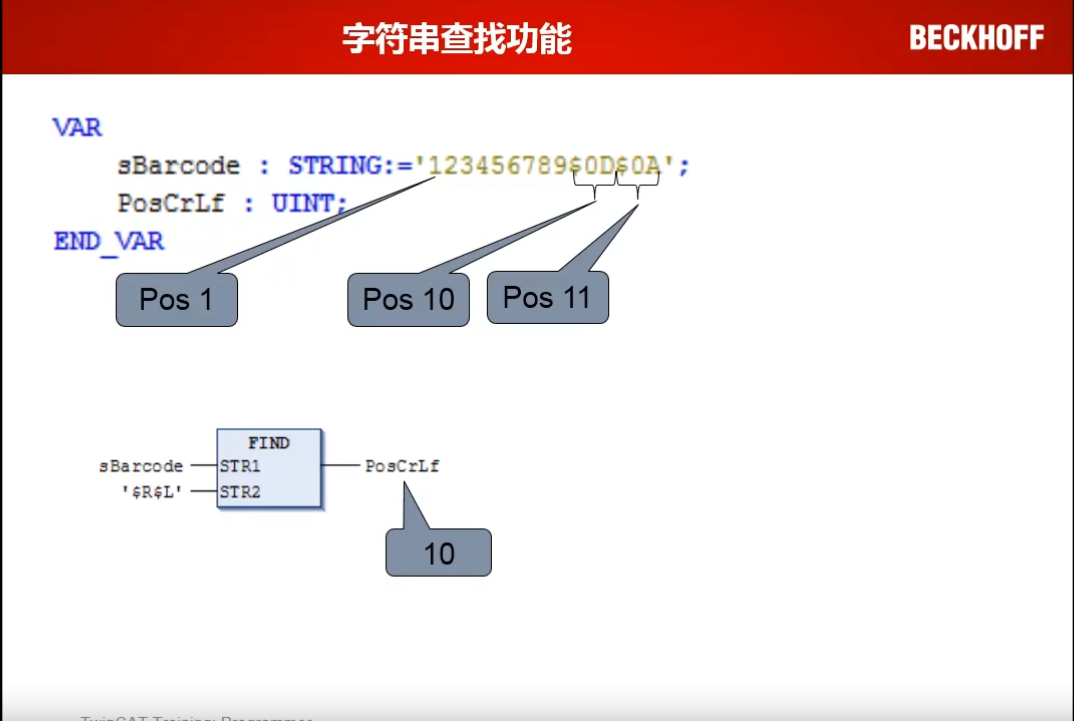

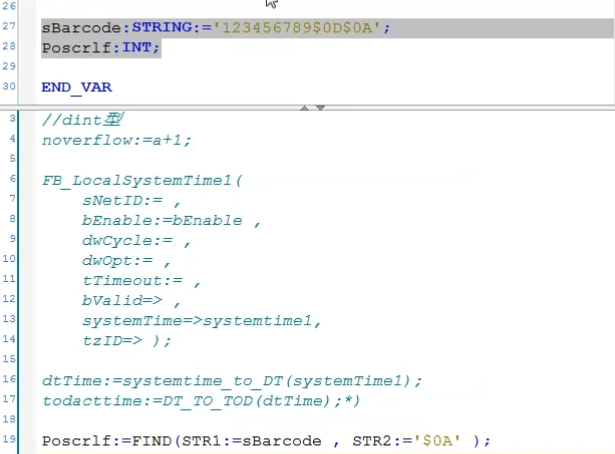

字符查找：FIND

在这里插入图片描述

在这里插入图片描述

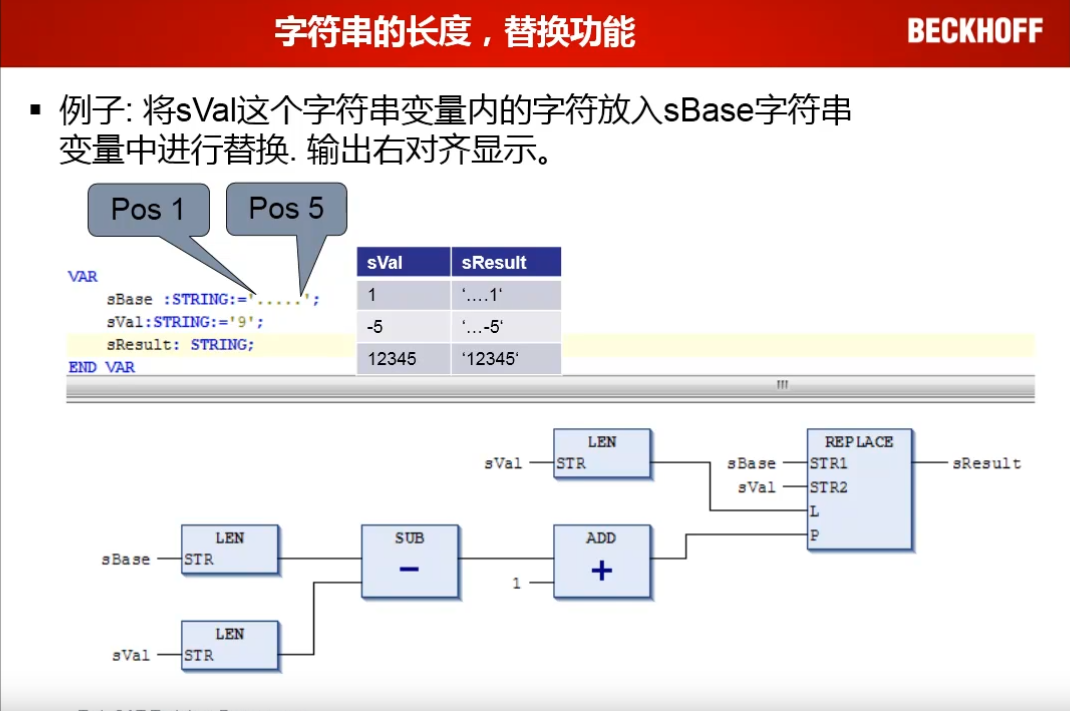

字符串替换：REPLACE

在这里插入图片描述

在这里插入图片描述

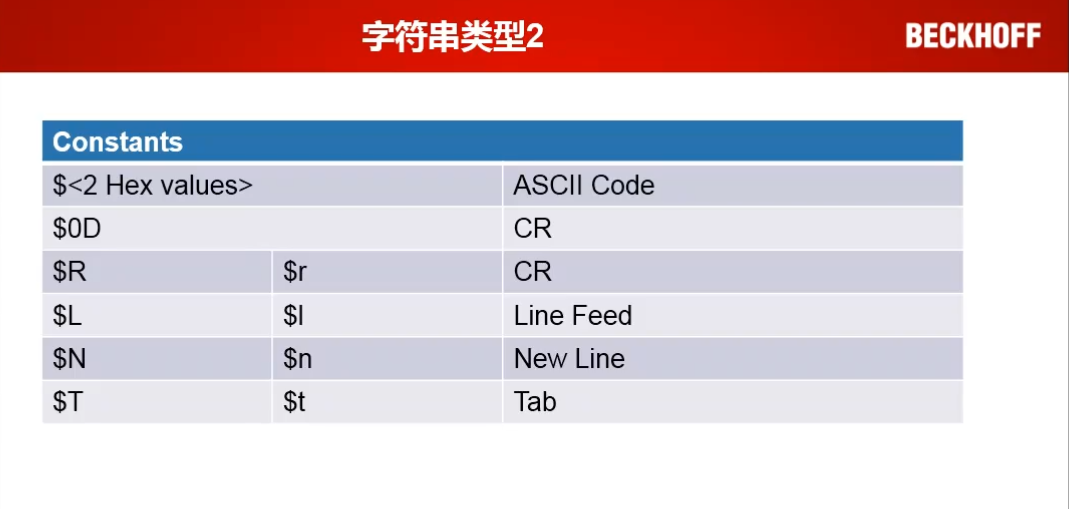

转义字符：

在这里插入图片描述
数据单位表示型式
在这里插入图片描述



变量地址

变量的地址有两种方式管理：

  • 由系统自动分配

    在这里插入图片描述
  • 自主分配地址

    在这里插入图片描述



变量的作用域

在这里插入图片描述

  • 通过固定地址读取变量

    在这里插入图片描述
  • 变量重复名

    在这里插入图片描述
  • 断电保持型变量：PERSISTENT

    在这里插入图片描述
  • 变量的初始化和常量

    在这里插入图片描述



衍生数据类型

在这里插入图片描述

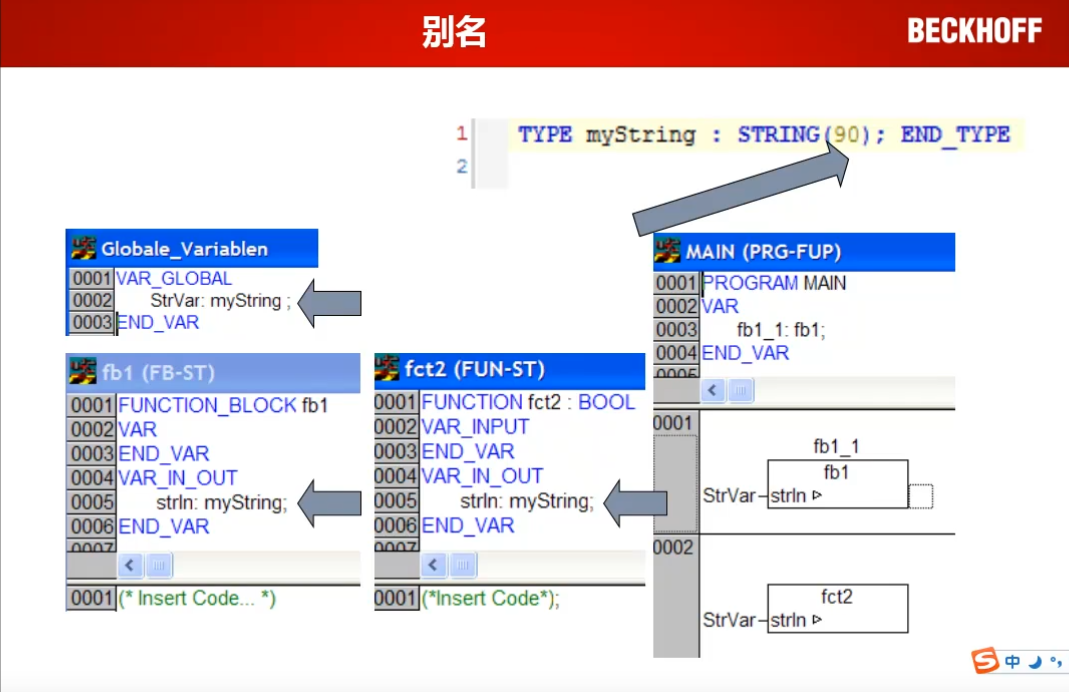

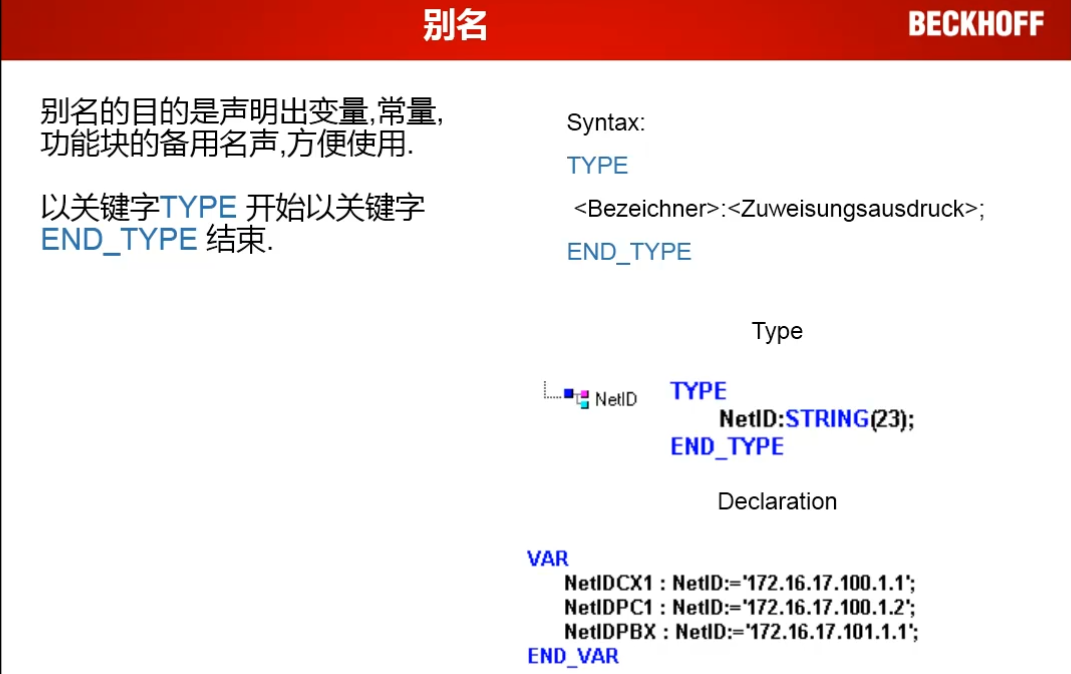

别名

在这里插入图片描述

在这里插入图片描述

别名的其他定义方式

在这里插入图片描述

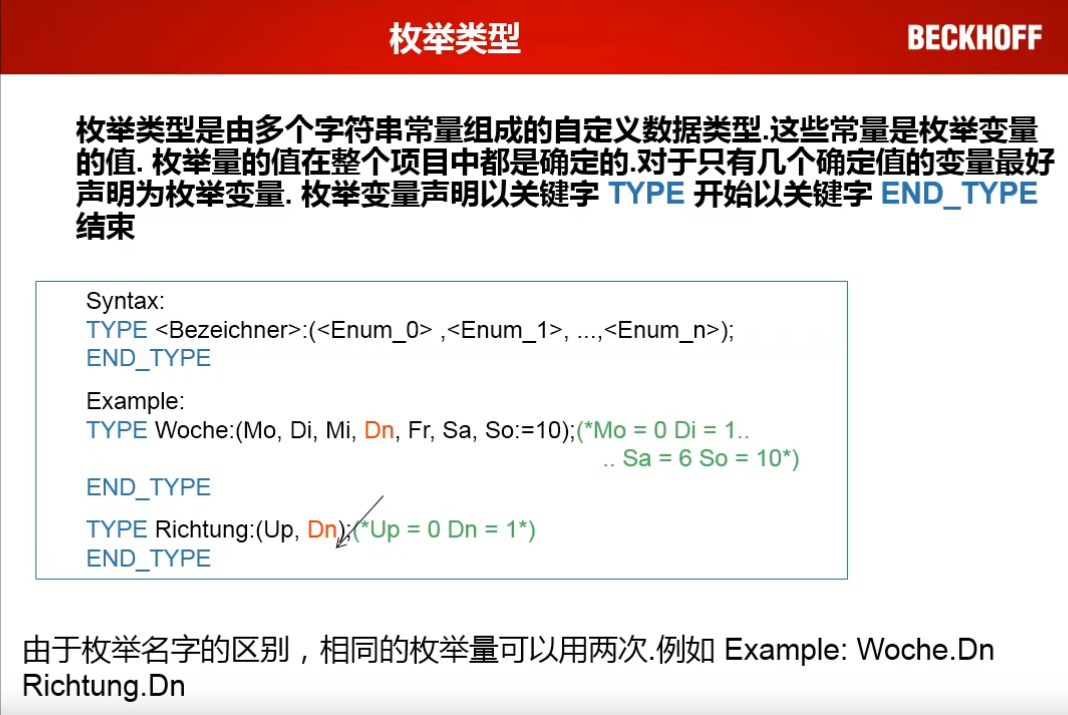

枚举

在这里插入图片描述

在这里插入图片描述

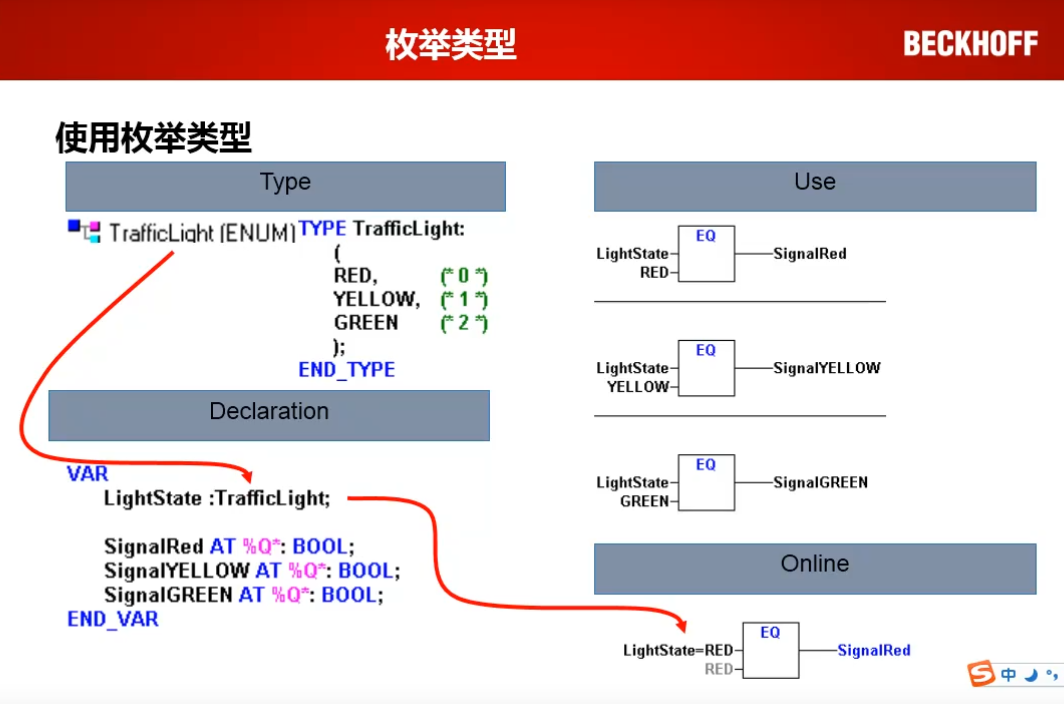

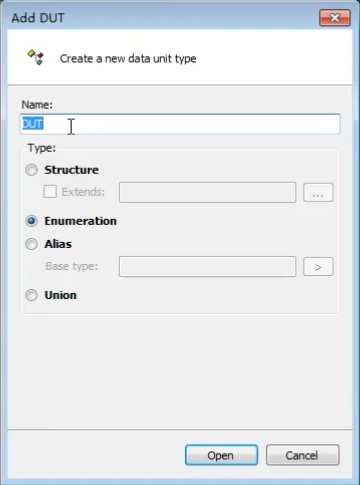

添加和使用枚举的方法

在这里插入图片描述

在这里插入图片描述

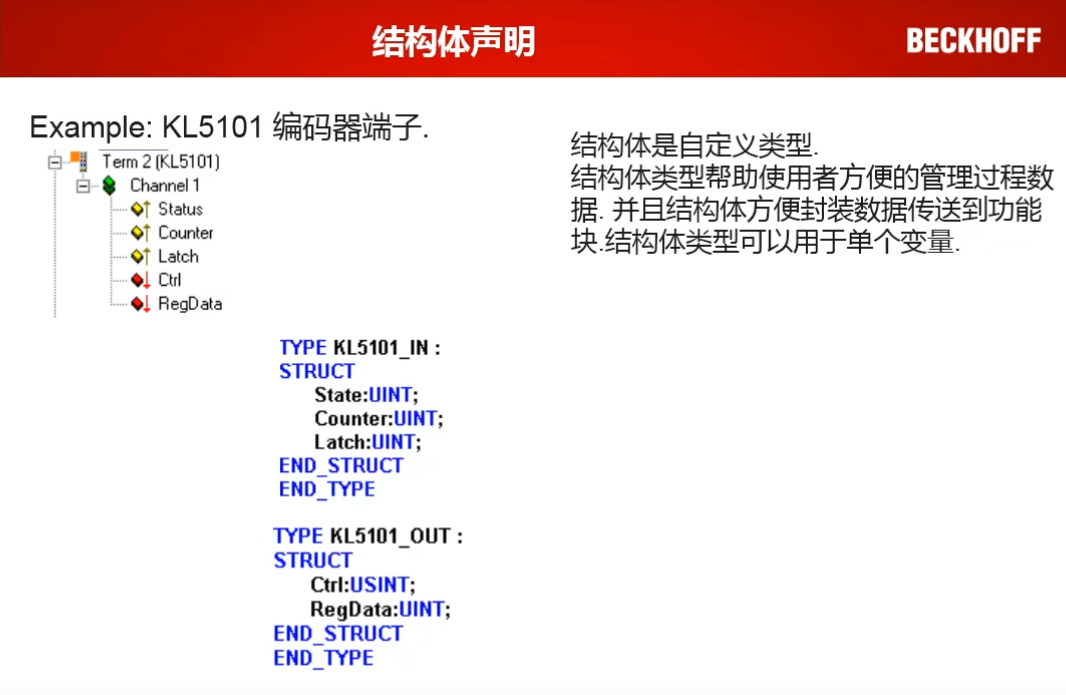

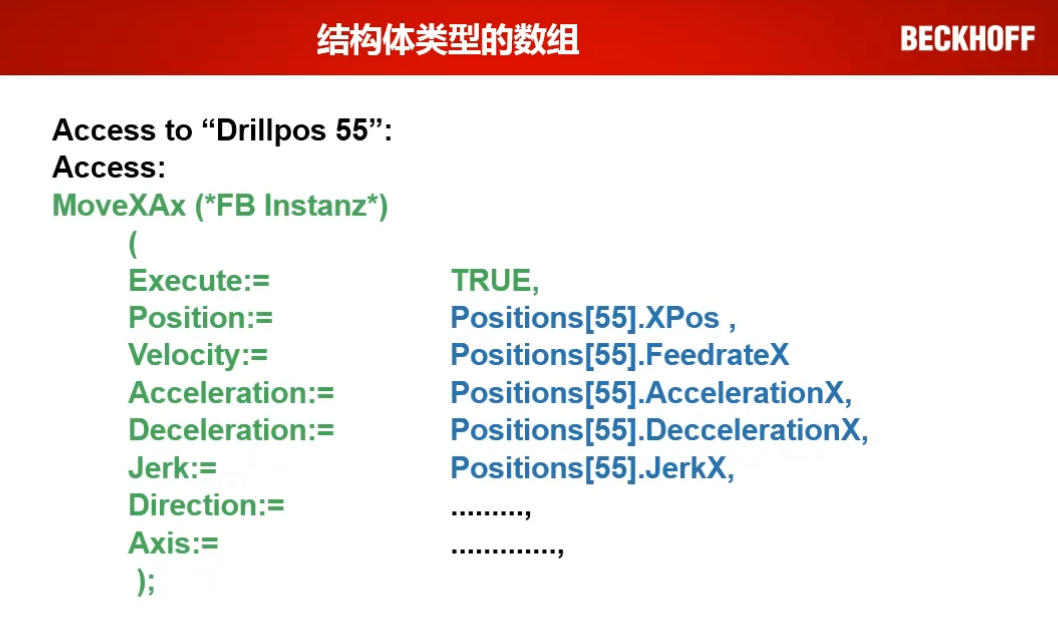

结构体

在这里插入图片描述

在这里插入图片描述

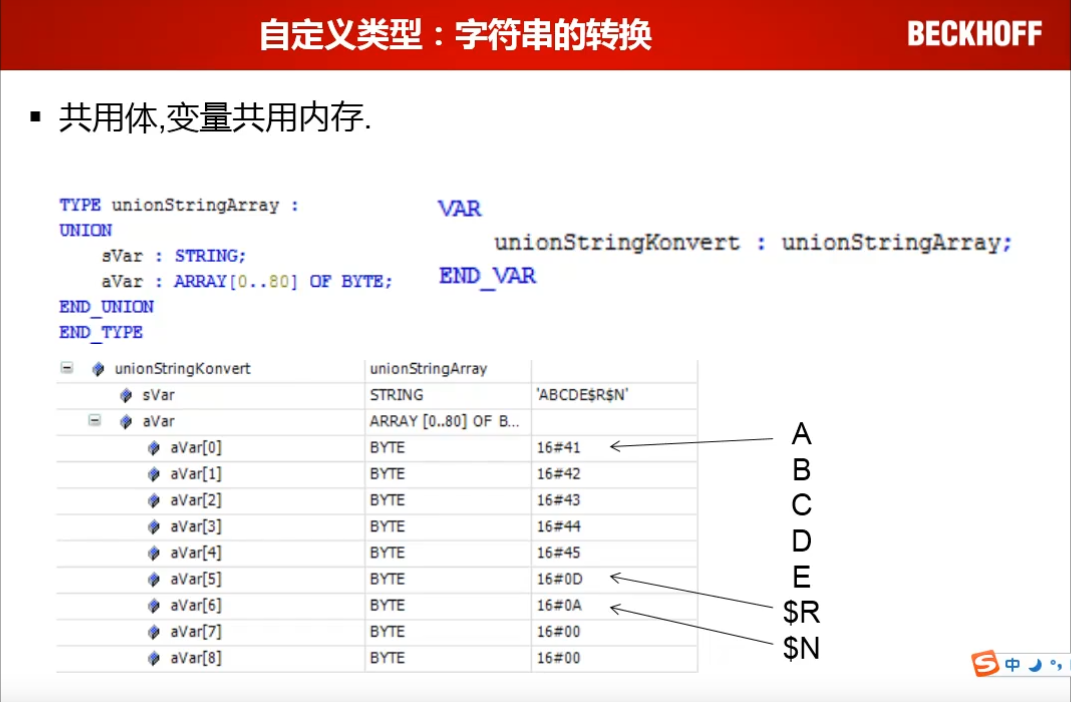

共用体

在这里插入图片描述

注意：int和bool类型的不能放在共同体中使用

在这里插入图片描述

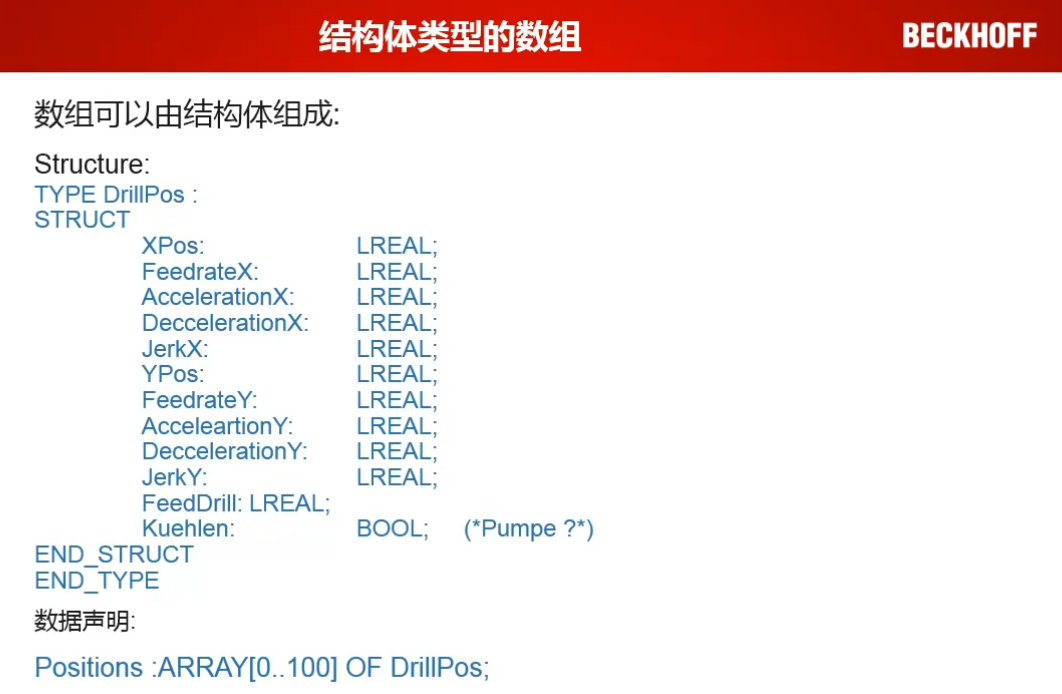

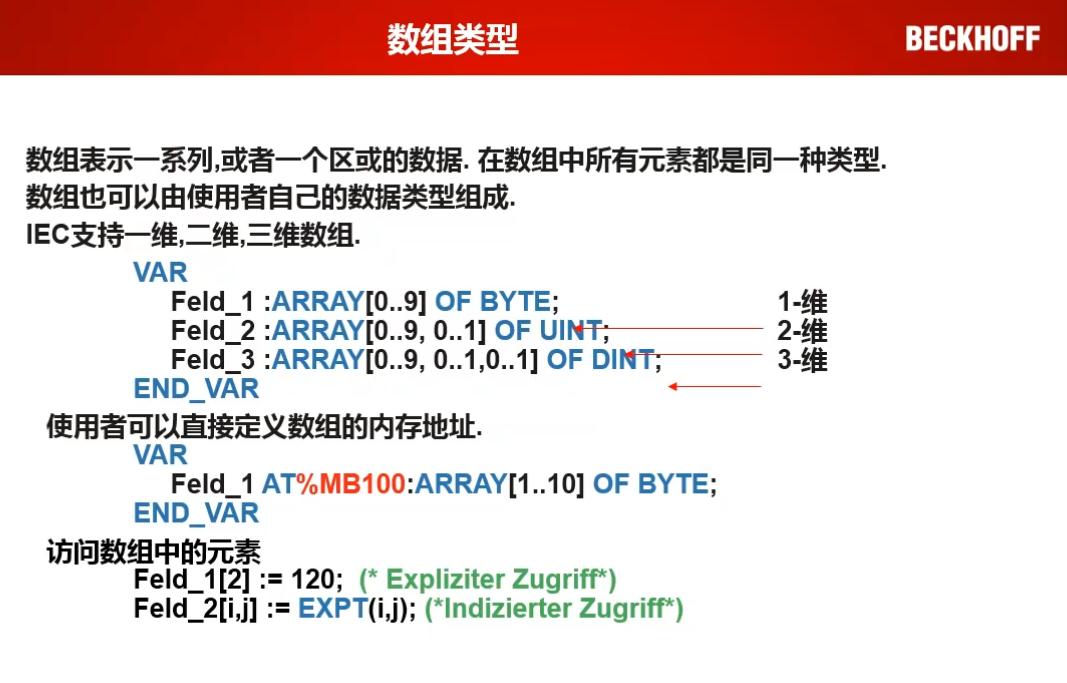

数组类型

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

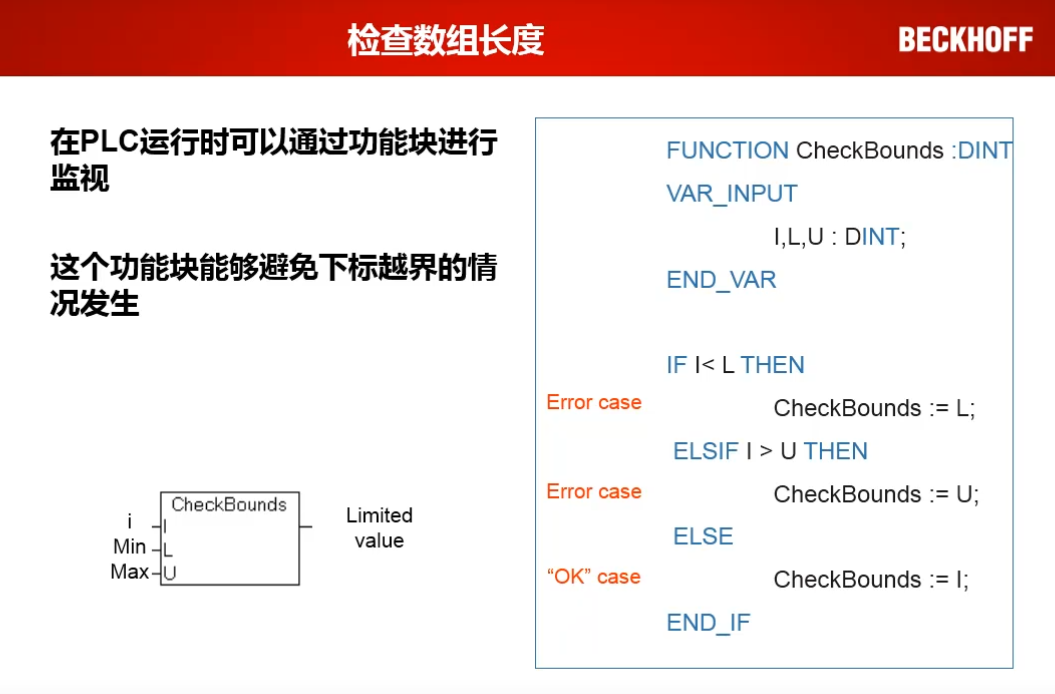

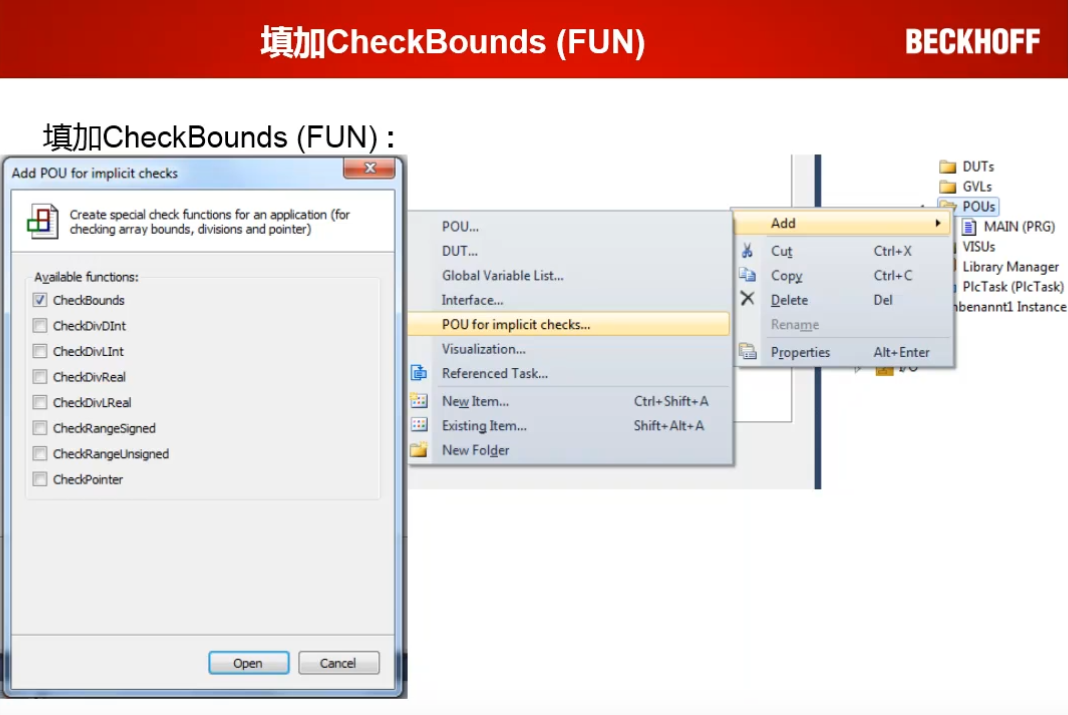

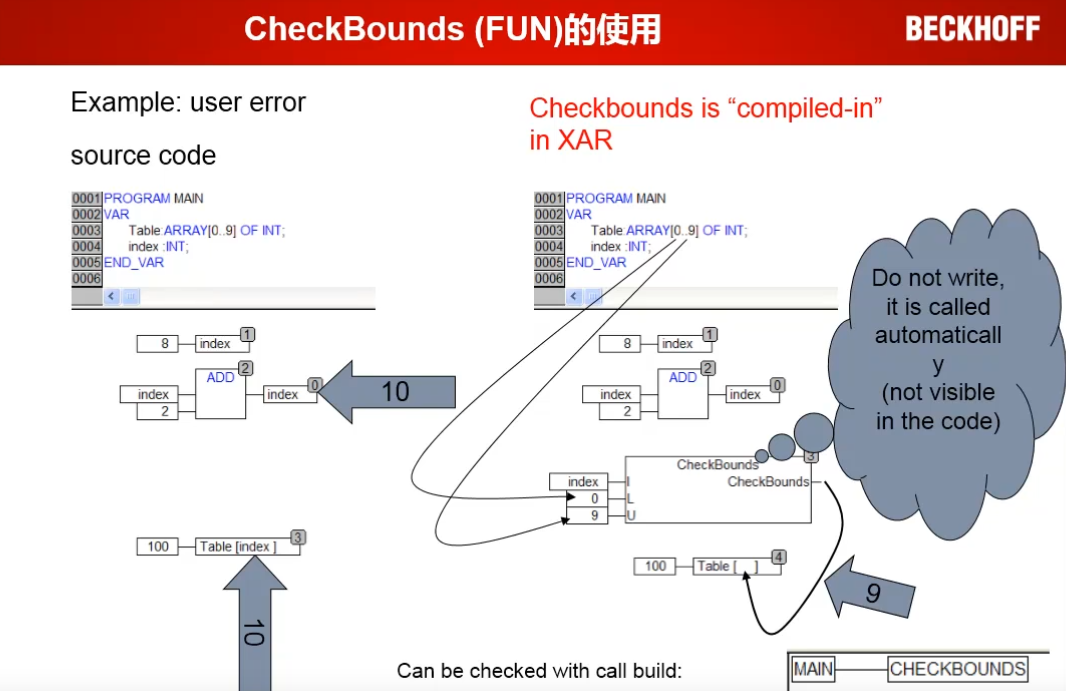

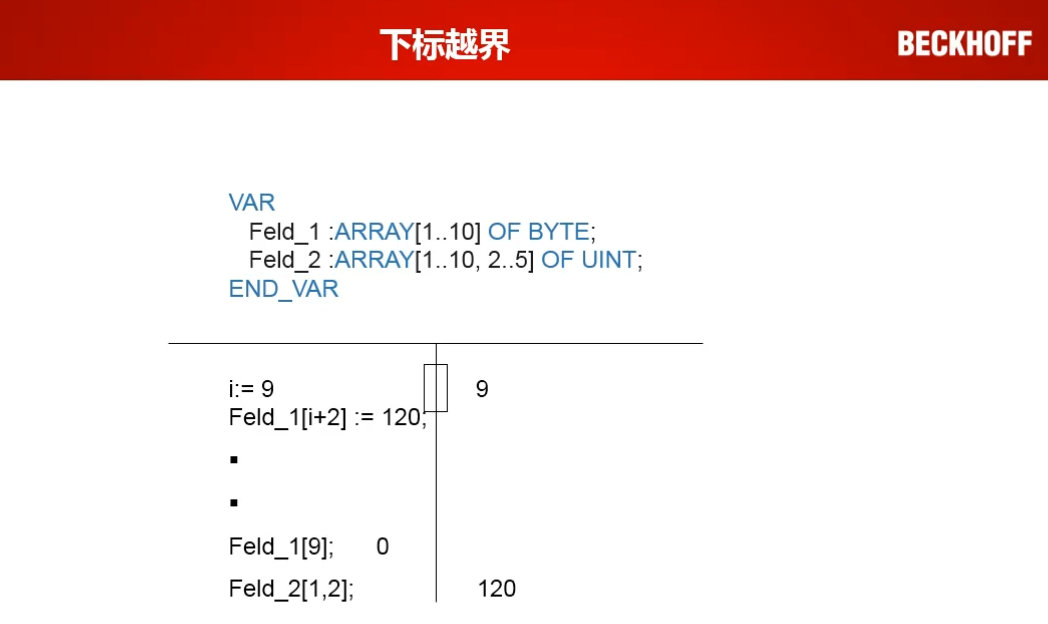

当下标越界后，模块会将多余的值赋给最后一个元素
在这里插入图片描述

模块的建立与调用

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述



块类型

  • PROGRANME PRG
  • Function block FB
  • Function FC

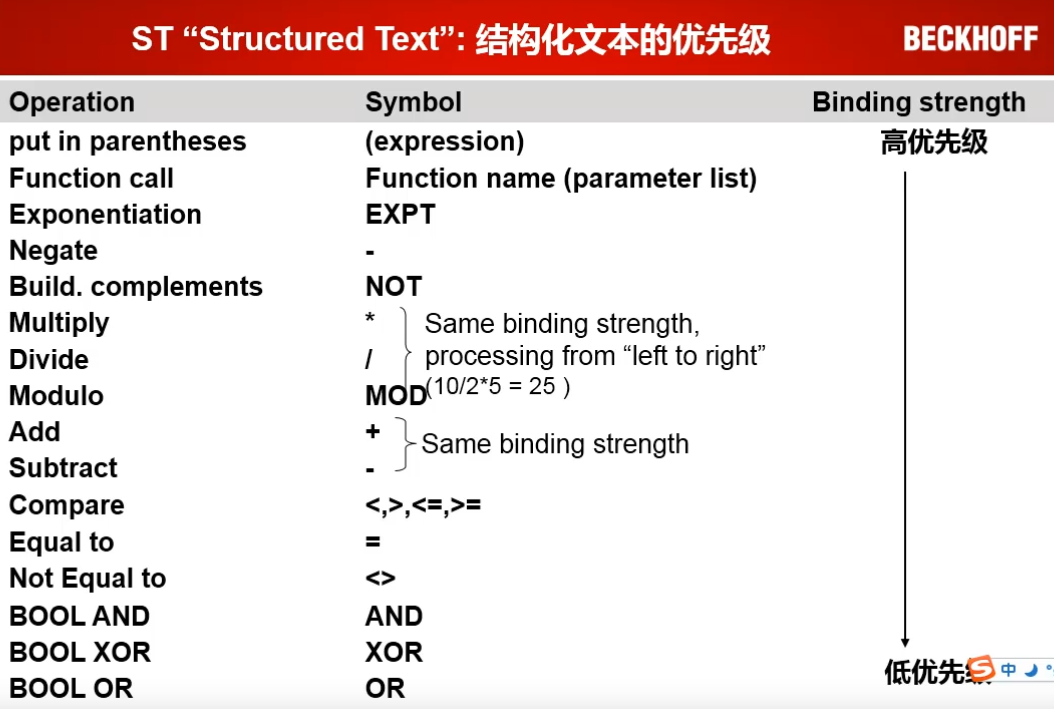

结构化文本的优先级

在这里插入图片描述

在这里插入图片描述



条件语句

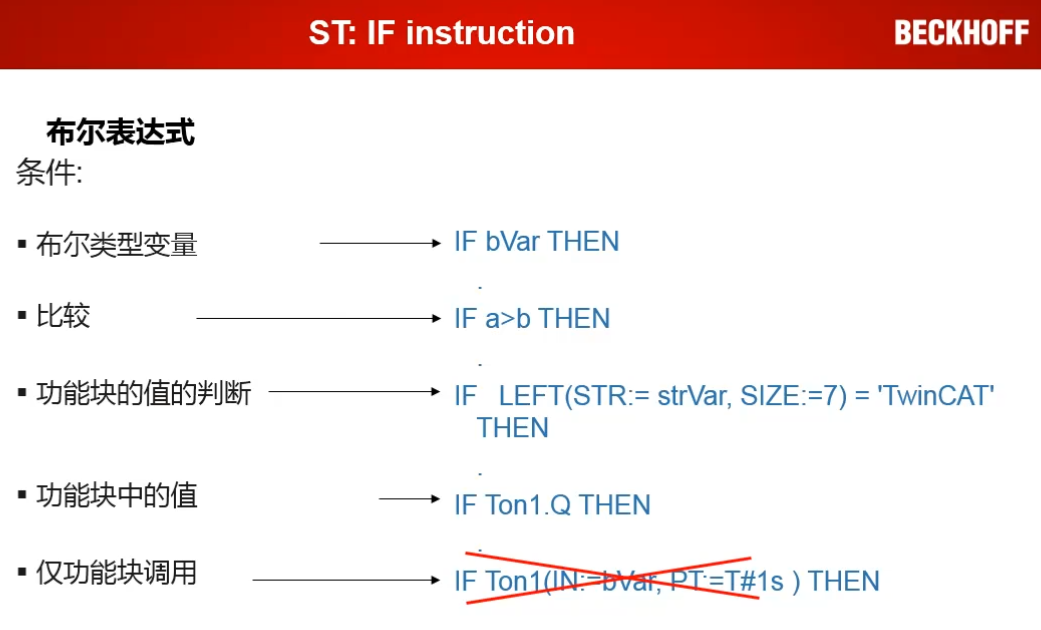

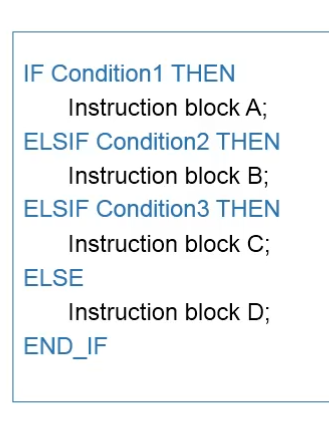

  • if语句

    推荐使用模式，不推荐嵌套式，会对堆栈造成影响
    在这里插入图片描述

    在这里插入图片描述

    应用实例：

    在这里插入图片描述

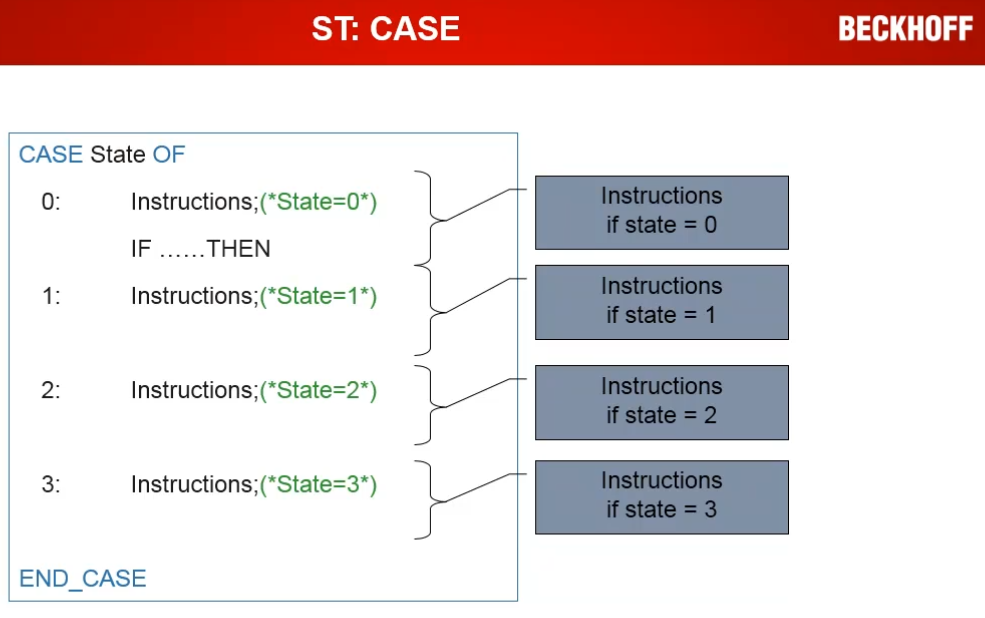

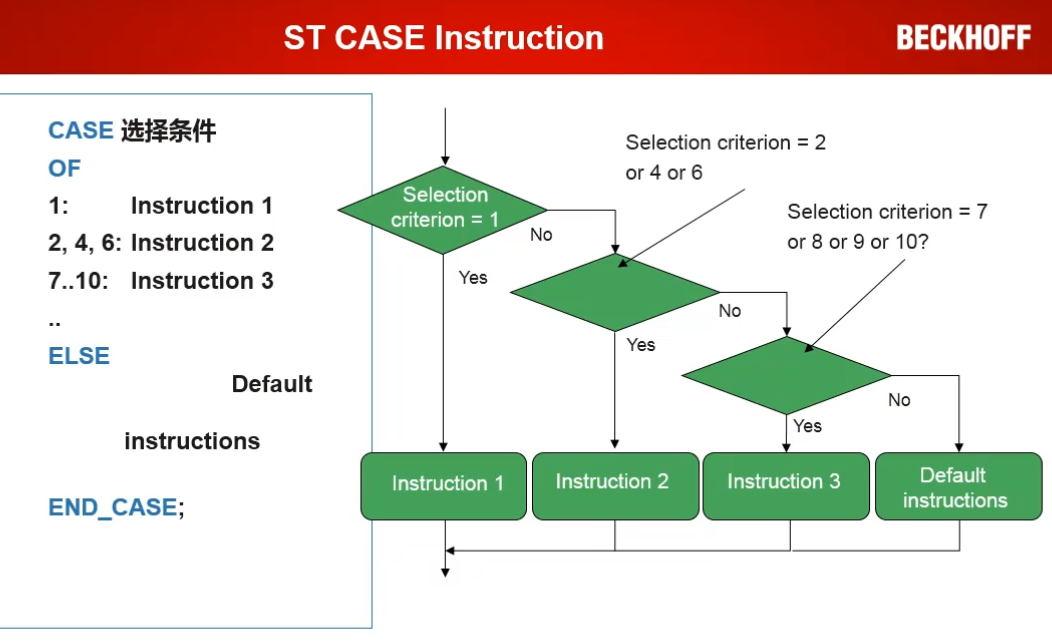

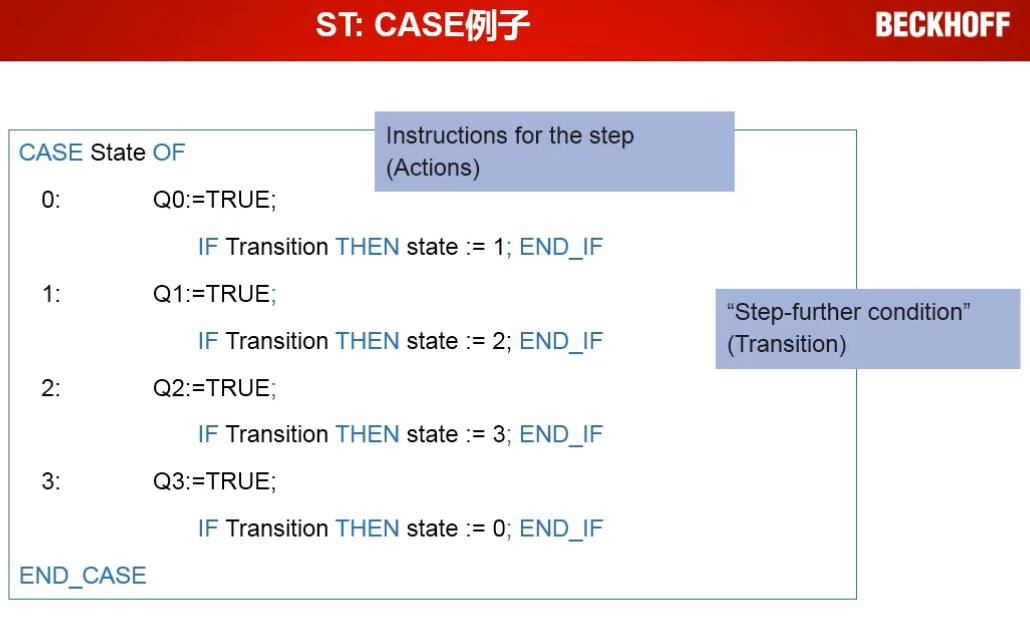

  • case语句

    在这里插入图片描述

    引用实例

    在这里插入图片描述

    在这里插入图片描述

    case语句与延时模块TON的使用

    在这里插入图片描述



循环语句

  • for循环

    在这里插入图片描述
  • while循环

    在这里插入图片描述
  • repeat循环

    程序在repeat中至少执行一次
    在这里插入图片描述



功能块的调用

  • 赋值

    在这里插入图片描述

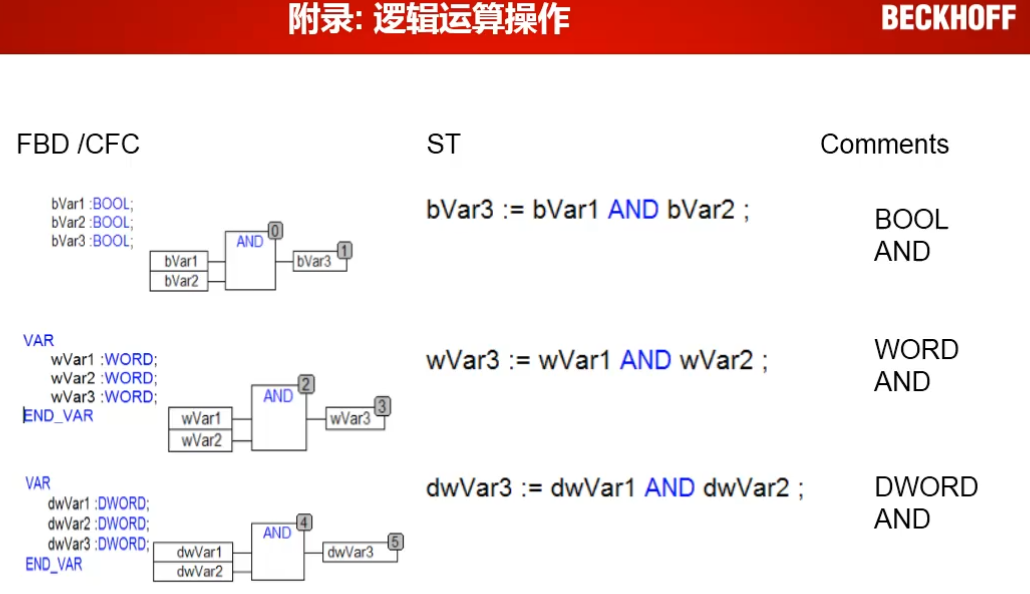

  • 逻辑运算

    在这里插入图片描述

    在这里插入图片描述

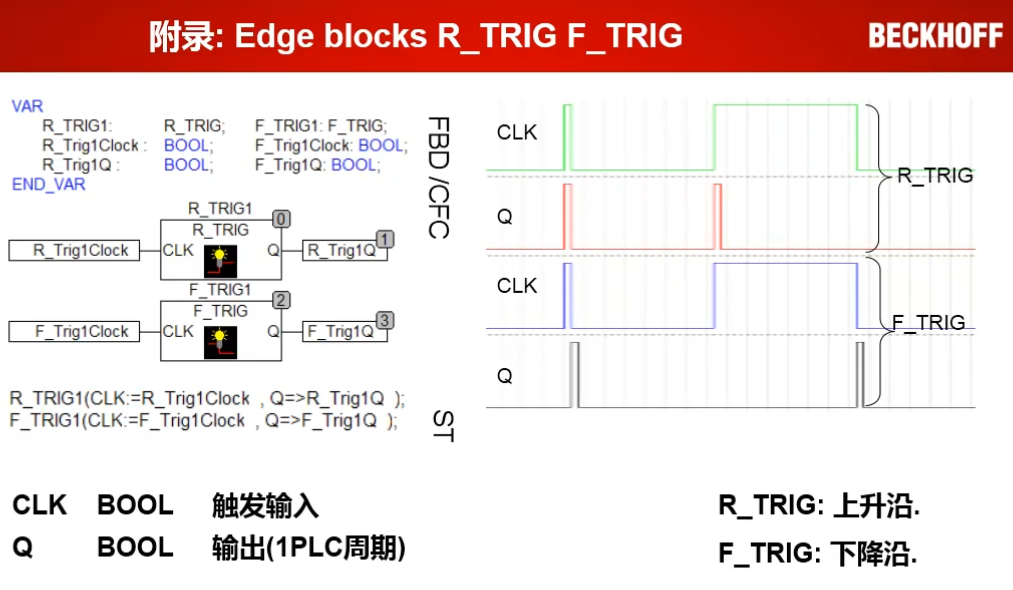

  • 上升沿/下降沿触发功能块

    在这里插入图片描述

    演示实例
    在这里插入图片描述
  • 置位与复位模块

    在这里插入图片描述

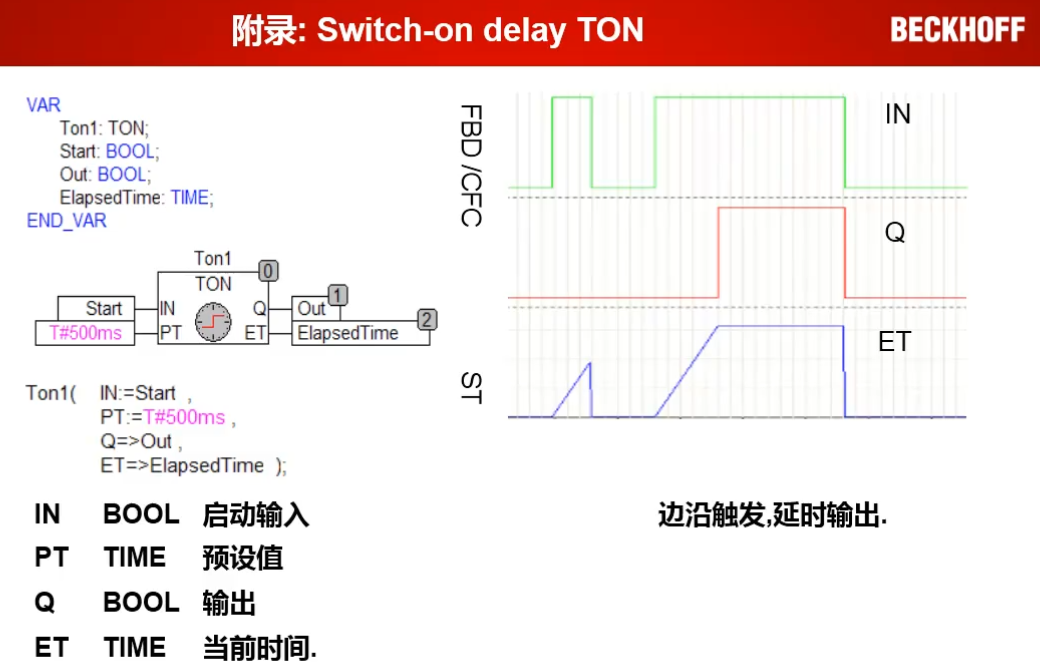

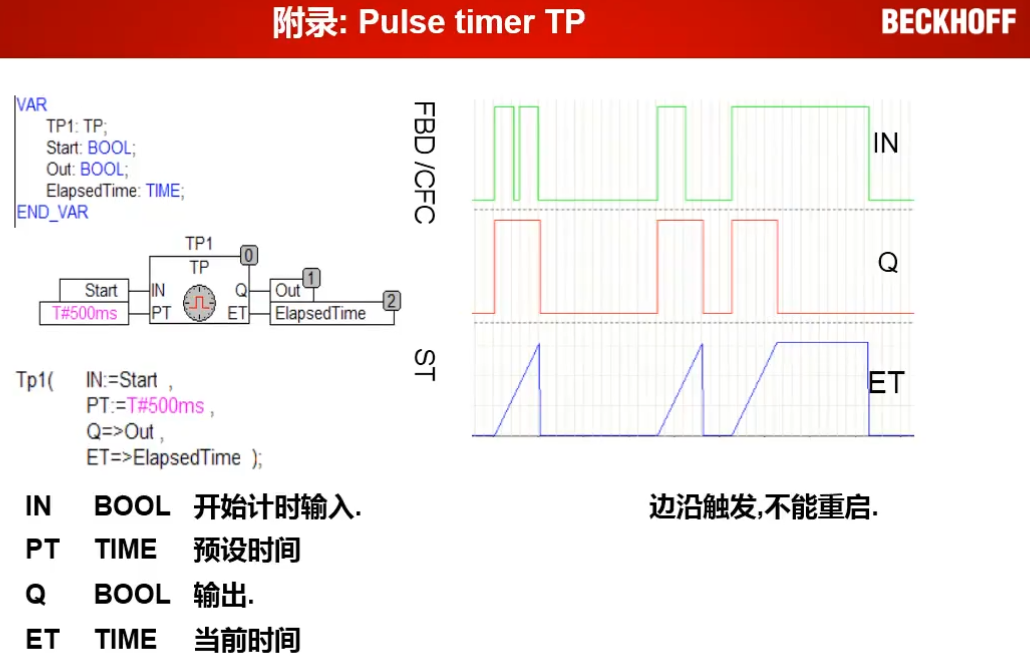

  • 三种延时模块

    在这里插入图片描述

    在这里插入图片描述

    在这里插入图片描述

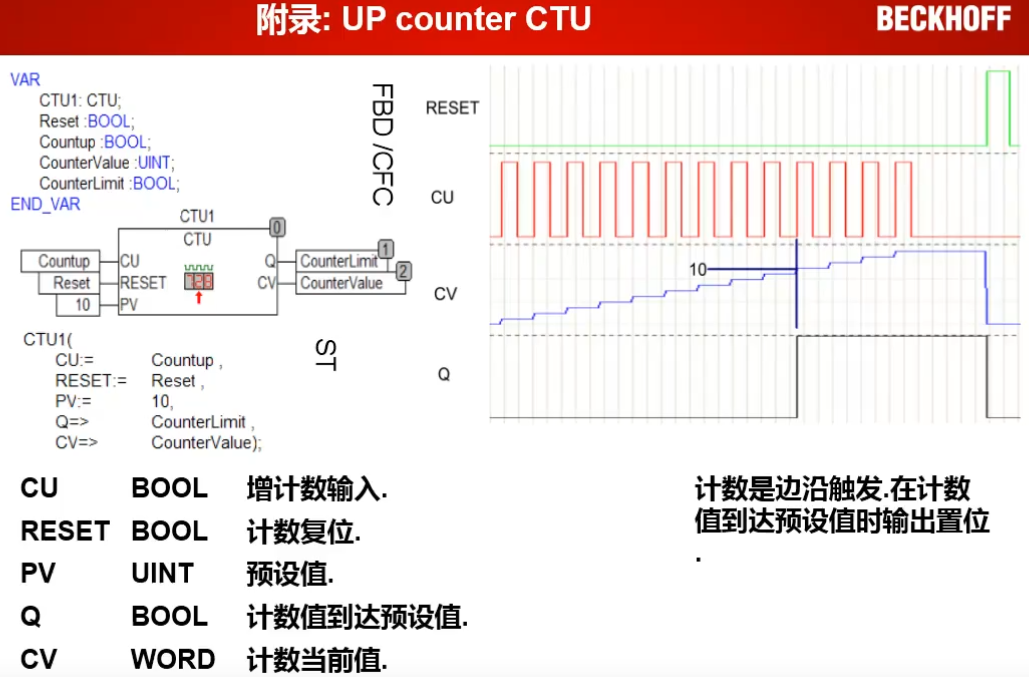

  • 两种计数模块

    在这里插入图片描述

    在这里插入图片描述
