关于AudioPolicy 中audio_policy_configuration.xml定义的hal设备，hal层和tinyalsa、音频设备驱动的关系。
经常会看到分析android 音频框架的图解，会将hal层和tinyalsa进行关联，似乎是音频的hal会调用tinyalsa将pcm数据交给alsa然后再到内核驱动，给到硬件播放。 所以有一个疑问，用tinyalsa 工具是不是就可以完全调试到所有的音频设备，然而实际操作起来却并不是这样。 音频hal层并不一定使用alsa,甚至可能都不会使用linux 内核里面的alsa音频驱动框架。
tinyalsa 简述：
ALSA 是linux上的音频框架，音频设备按照此框架实现自己的驱动 alsa-driver，在应用层即可以通过统一的alsa-lib 来读写控制音频设备。 tinyalsa, 就是简化版的alsa-lib ，用于调试查看 linux内核里面alsa 驱动下的音频设备，其原理，即读写 dev/snd/pcmxx 设备节点，ioctl操作。
https://github.com/tinyalsa/tinyalsa/
tinyalsa – OpenGrok cross reference for /external/tinyalsa/
并且基于libtinyalsa 提供了四个小工具，tinypcminfo tinymix tinycap tinyplay.
作用
这四个工具，只是用于调试查看 linux内核里面alsa 驱动下的音频设备
现在的android 音频hal，完全可以不走 内核的alsa驱动，只是一个应用层音频库也可以
这取决于 hal层的具体实现，如果不经过alsa，那么这个tinyalsa也就没法调试到这些音频设备，比如 aosp 上 audio_remote_submix (一个音频的远程播放hal设备，一般用来 mircast投屏的时候把本设备的音频输出到投屏客户端
audio_remote_submix – OpenGrok cross reference for /hardware/libhardware/modules/audio_remote_submix/
)， 这个就不需要和alsa有关系，就像virtualDisplay 一样。 而hal，基本上是soc提供的so库比如高通，没有开源。
实际操作：
以下在google pixel3 ，刷机成 aosp_blueline-userdebug 版本，操作结果。
1. 查看设备
#cat /proc/asound/cards

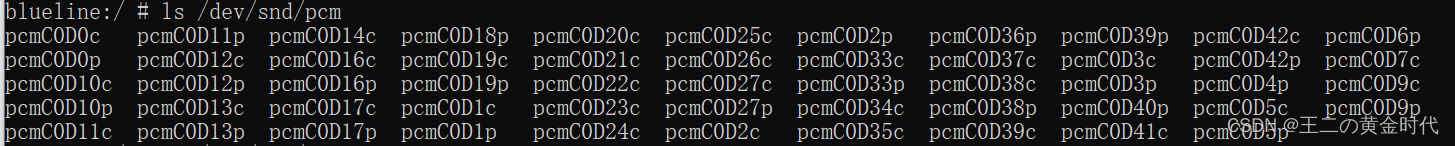

设备节点：
#ls /dev/snd/
pcmC0D0c 表示card 0 ,device 0, capture (只有一个capture节点)
pcmC0D0p 表示card 0, device 0, play（只有一个play节点）
pcmC0D11p 表示card 0, device 1, 1 paly（第1paly节点）

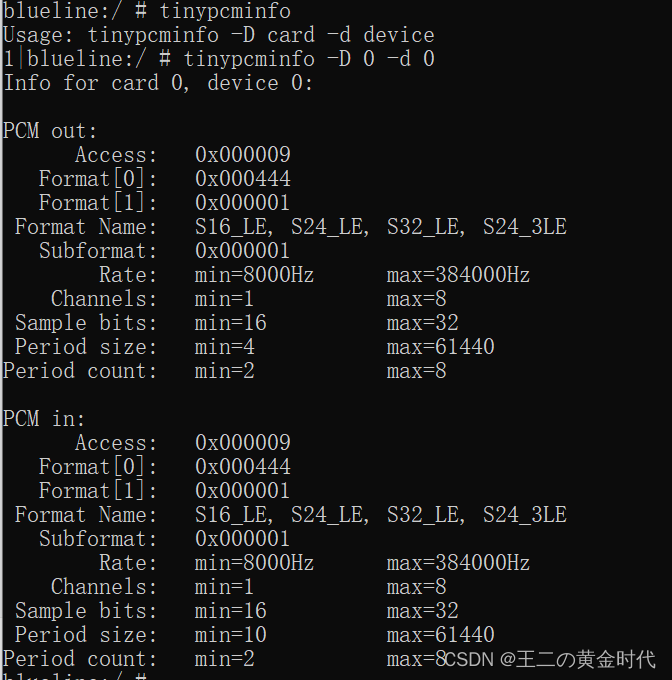

2. tinypcminfo
tinypcminfo.c
原理是读取 dev/snd/pcmCxDxx 设备节点，ioctol 获取信息。
“/dev/snd/pcmC%uD%u%c”, card, device,flags & PCM_IN ? ‘c’ : ‘p’
pcm.c – OpenGrok cross reference for /external/tinyalsa/pcm.c
pcm.c – OpenGrok cross reference for /external/tinyalsa_new/src/pcm.c
2. tinymix

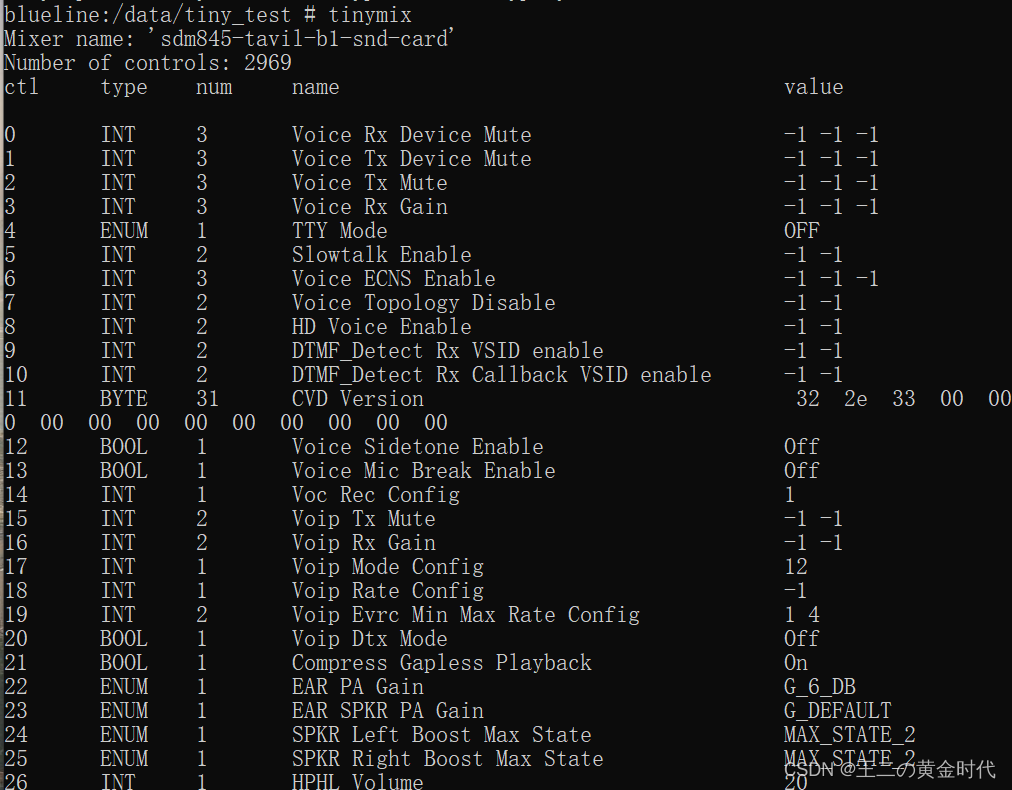

直接使用tinymix 不加参数，会列举出所有的支持的控制命令
然后可以使用 tinymix + 命令（int数），详细列举当前命令的用法
具体支持什么命令控制，是由具体设备完提供的，比如 google手机，这里就列出来2000多个控制，但就是没有 Path，切换通道的控制。
mixer.c – OpenGrok cross reference for /external/tinyalsa/mixer.c
(android 13这里不一样，本文分析以Android11为准)
原理：通过设备控制节点， /dev/snd/controlCx
“/dev/snd/controlC%u”, card
ioctl
3. tinyplay
同tinypcminfo 一样的设备节点，写数据。播放.wav格式文件，wav格式文件是对pcm数据的一个简单包装，它在头部位置存储有pcm数据的通道采样率采样深度等信息。可以很方便解析出来，后续的pcm数据直接读取也不需要解码。（需要先用tinymix 配置好设备，具体tinymix 设备支持哪些操作，就得看具体实现了，没标准）
4. tinycap
同tinyplay, 这次是读设备节点，读到pcm数据存储到.wav文件，也不需要编码。
