一、9.PNG简介
九图(9.PNG)这种格式的图片是安卓开发里面的一种特殊的图片，在android 环境下具有自适应调节大小的能力：
（1）允许开发人员定义可扩展区域，当需要延伸图片以填充比图片本身更大区域时，可扩展区的内容被延展
（2）允许开发人员定义内容显示区，用于显示文字或其他内容
9.png图片与其它图片不同之处在于，它的四周与普通的png图片相比多了1个像素位的白色区域，因而真正显示的时候总像素会缩小2个像素（上下左右各1个像素），比如23×23像素的9.png图片真正显示的时候会变成21×21像素。所以我们在制作的时候要注意掌握尺寸。
二、如何制作9.png图片素材：
1、draw9patch工具，该工具在Android SDK中都有自带，在/sdk/tools/draw9patch目录下面

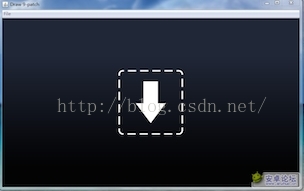

2、执行draw9patch，会出现如下图：

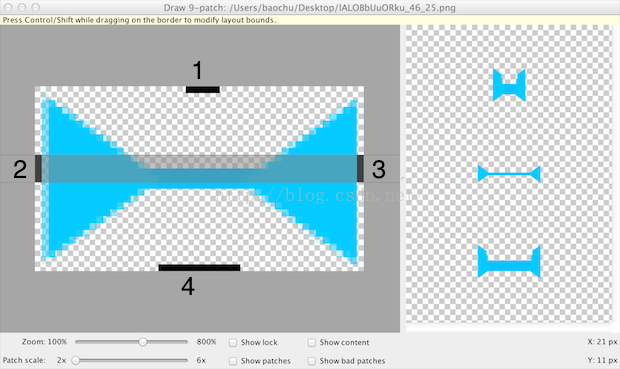

3.将你制作的图片拖到该窗口中，图片的边缘会增加1个像素白色透明框。将鼠标放在白色边框，点住左键不放拖动，会出现黑色点或线条，如下图：
4、四周的黑色线条解释如下：
（a）1号黑色条位置向下覆盖的区域表示图片横向拉伸时，只拉伸该区域
（b）2号黑色条位置向右覆盖的区域表示图片纵向拉伸时，只拉伸该区域
（c）3号黑色条位置向左覆盖的区域表示图片纵向显示内容的区域
（d）4号黑色条位置向上覆盖的区域表示图片横向显示内容的区域
右边3个图形区域为显示当前拉伸效果，没有黑色条的位置覆盖的区域是图片拉伸时保持不变（比如，如果图片的四角为弧形的时候，当图片被任意拉伸时，四角的弧形都不会发生改变）
5、如果失误多选了部分，可按住shift键，点击鼠标左键去掉黑色条
6、选择好区域后，点击左上file-> save，保存为PNG图片。保存完成后，后缀名自动为xxx.9.png。命名时只需要填写名称xxx，不需要写后缀.9.png，否则android编译的时候会报错。
三、常见错误：
1.
“No resource found that matches the given name”
这是因为在保存为PNG图片，命名时带了后缀.9.png。一定要注意命名只需要填写图片名称，工具会自动加上后缀。
2.
AAPT: ERROR: 9-patch image xxx.9.png malformed.
AAPT: Must have one-pixel frame that is either transparent or white.
这是因为9.png九图的四边都需要描点，如果有一条边没有描点，有可能会报这个错误。
