Meshlab模型对齐

  • Post author:
  • Post category:其他


文章目录



一、如何将模型的中心与场景坐标原点对齐

打开meshlab导入模型，会出现模型与trackball，需要观察物体的中心是否与场景坐标原点对齐，

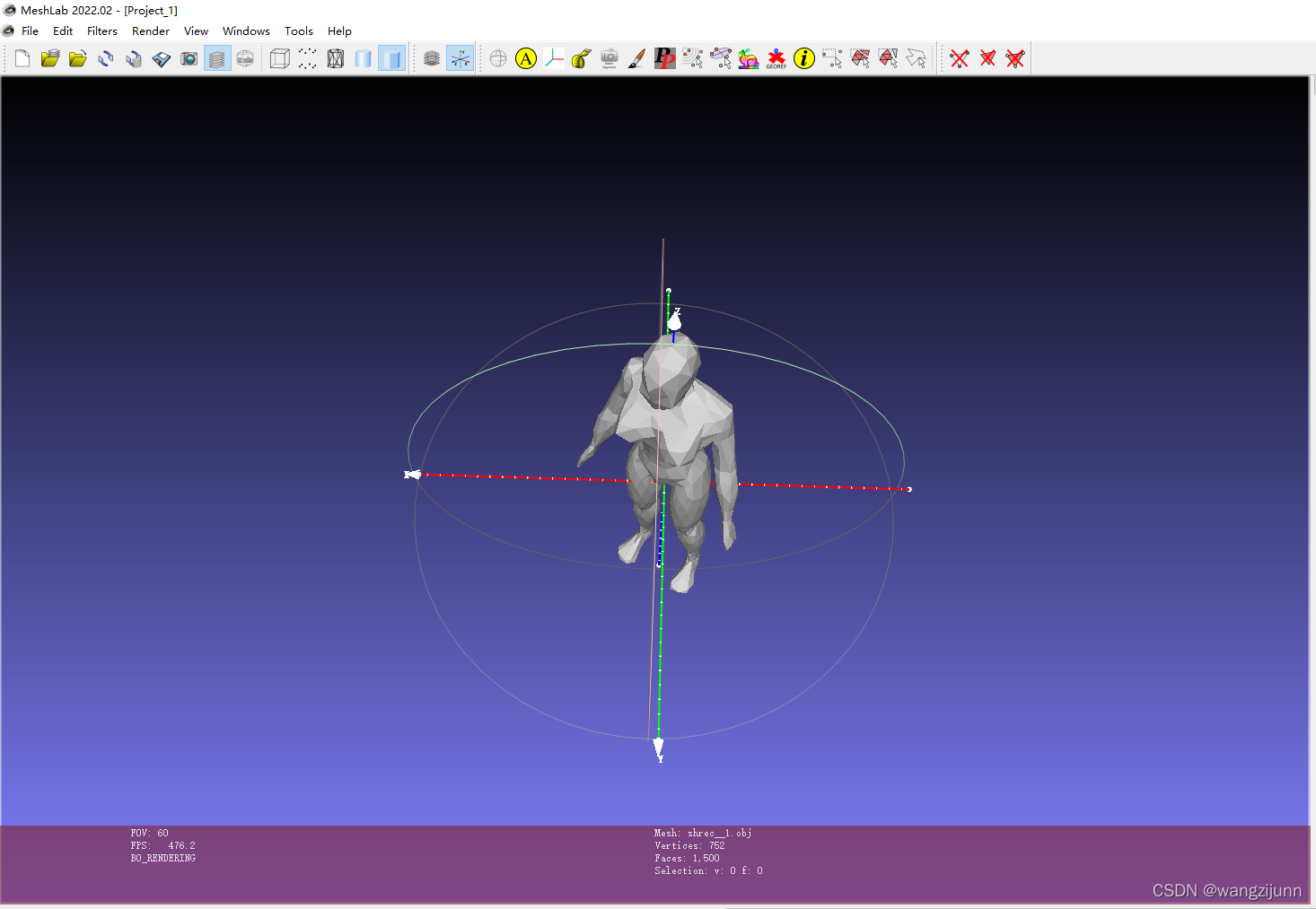

第一步：显示坐标轴可视化操作：Render-Show AXis

在这里插入图片描述

在这里插入图片描述

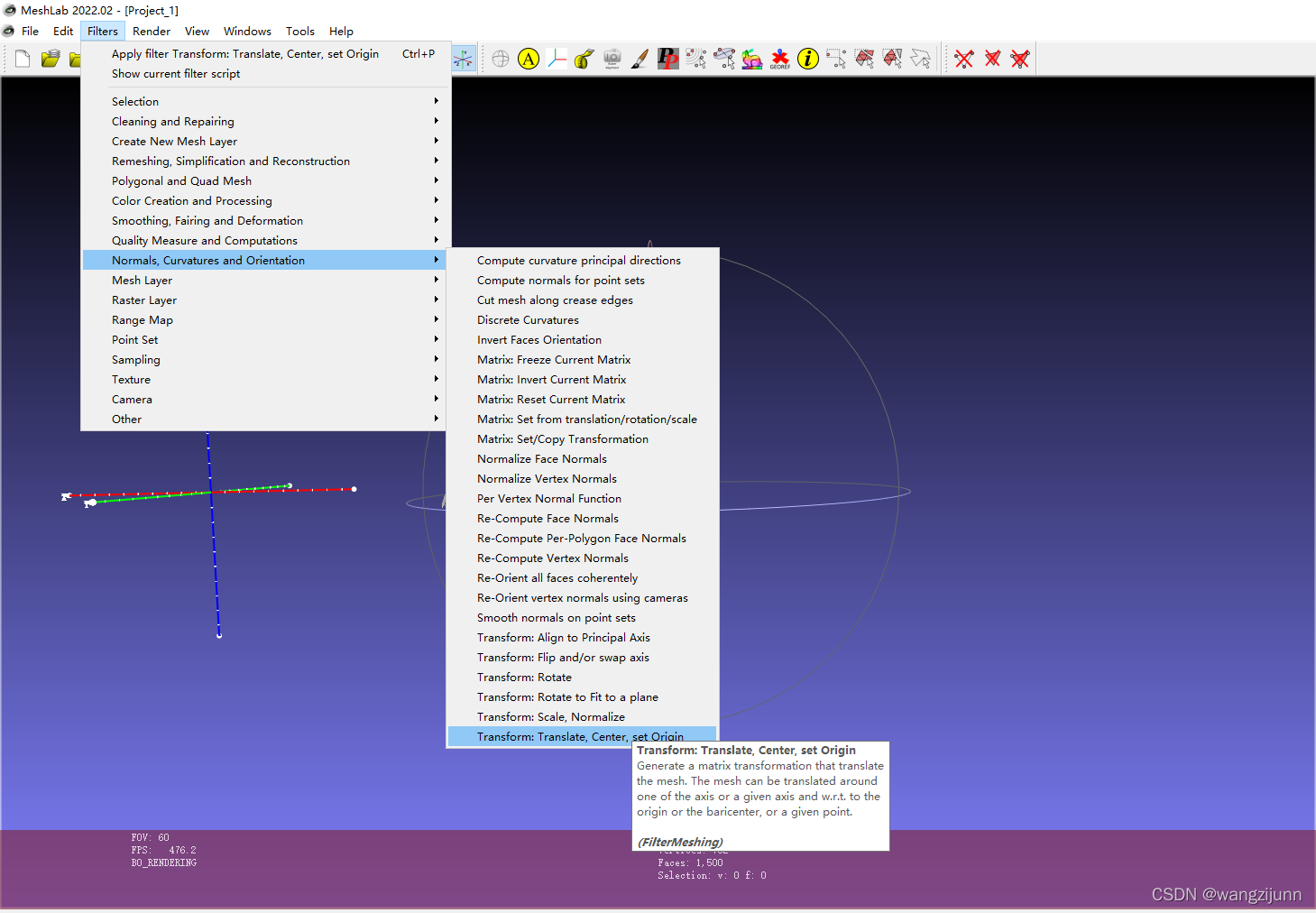

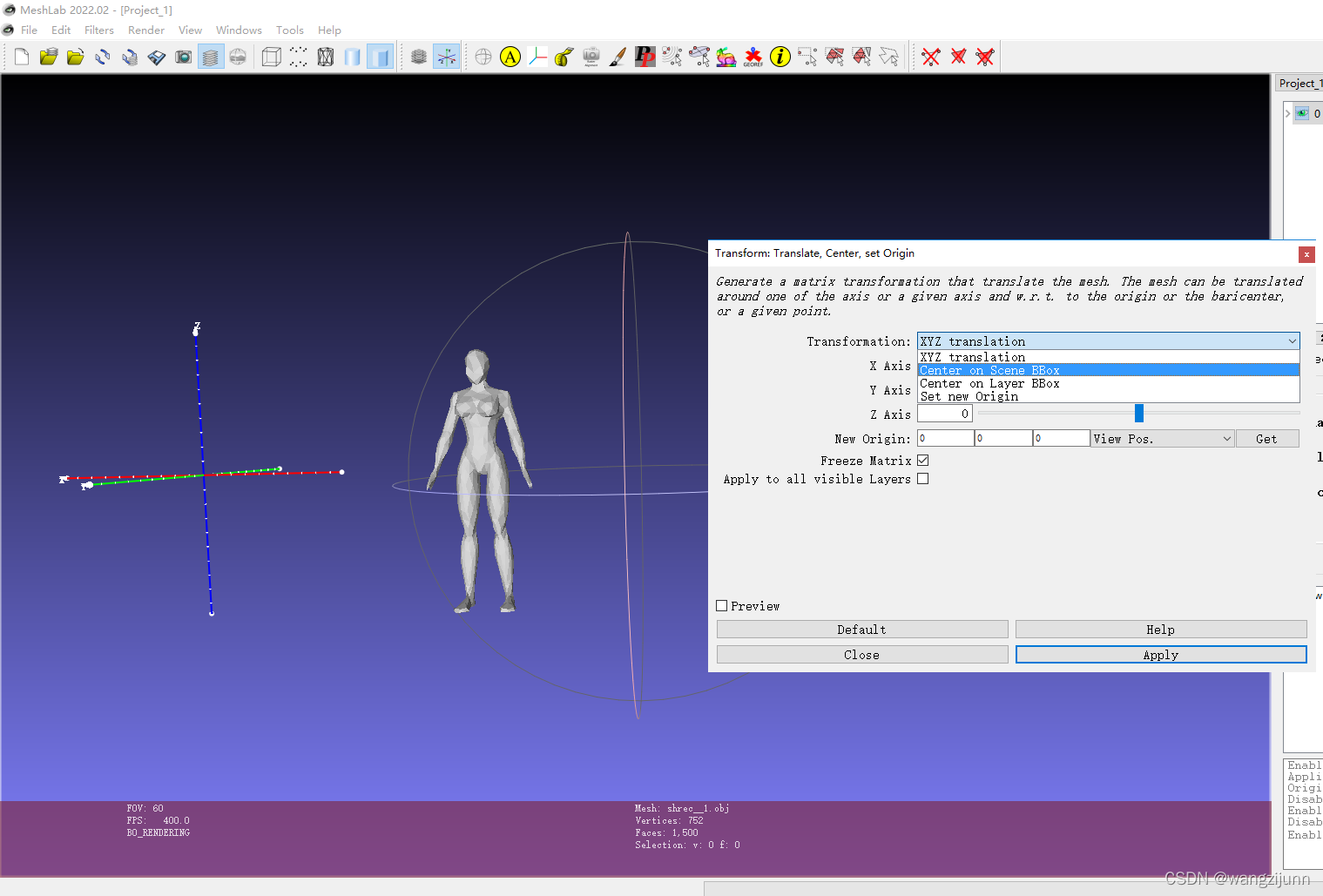

第二步：未对齐时需要手动设置对齐：

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

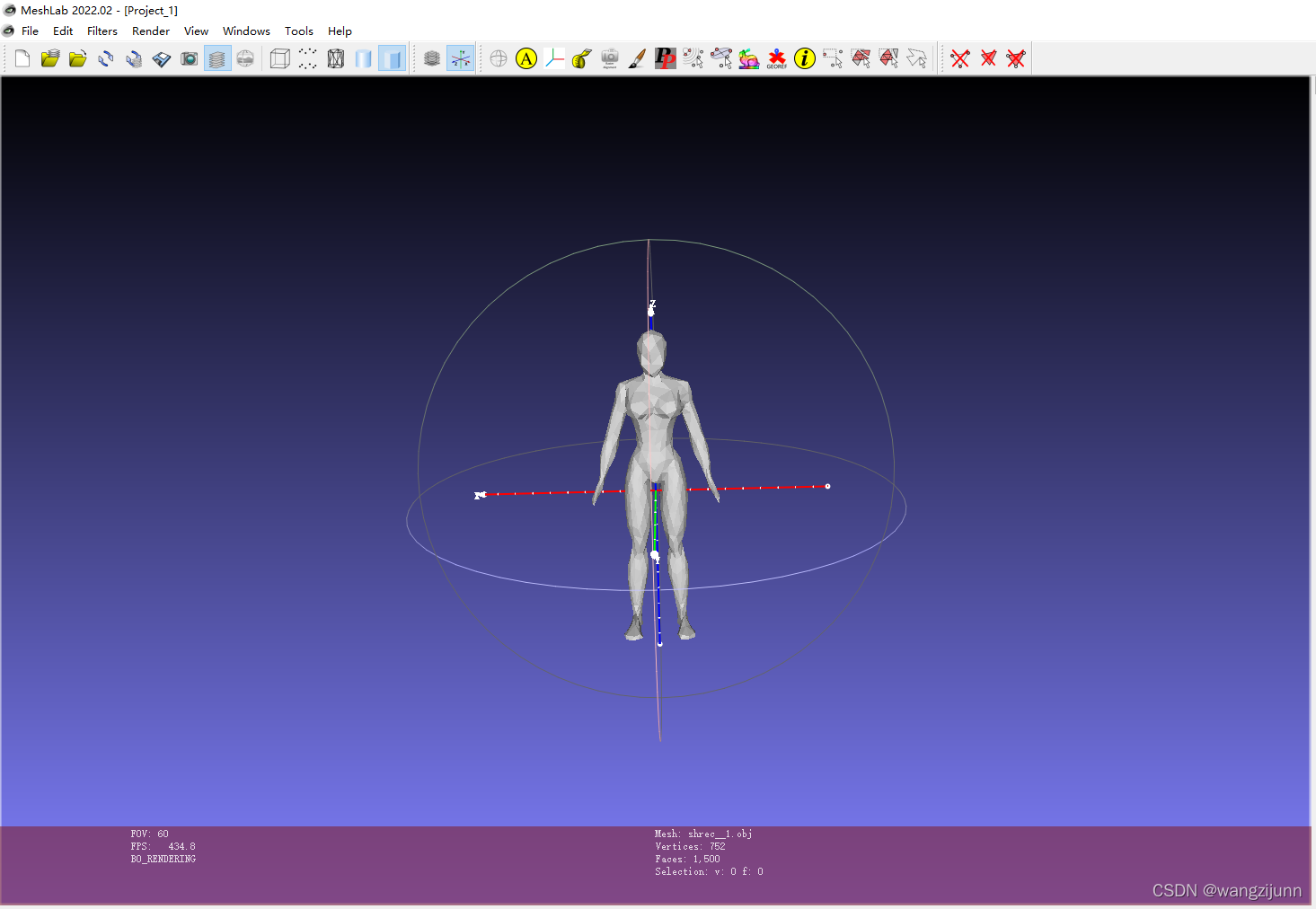

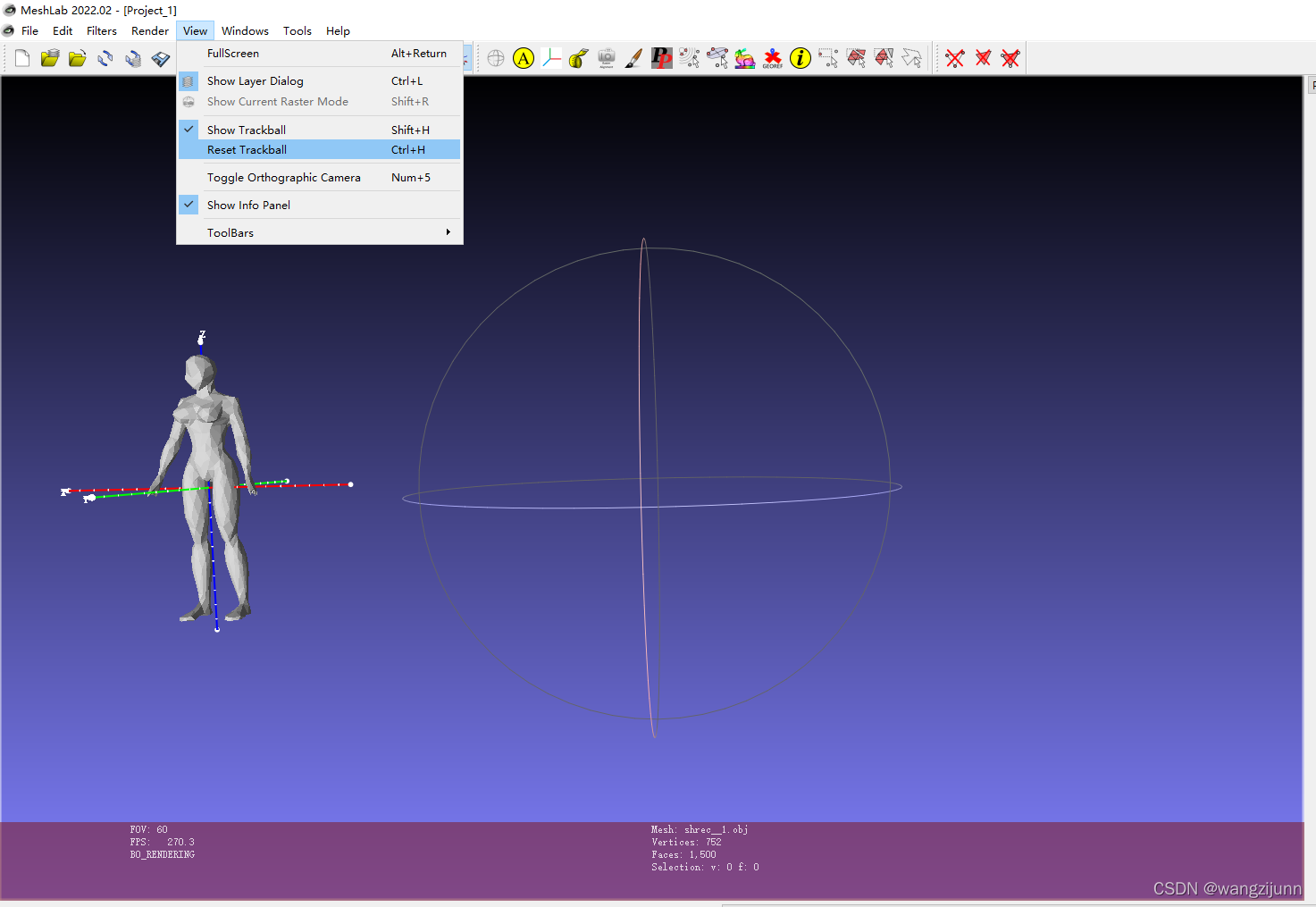

二、如何将模型中心/坐标轴与轨迹球中心对齐

1 物体的中心与场景坐标原点对齐后，但是模型的中心与轨迹球的中心未对齐，仍然不方便后续操作，需要进行手动设置

组件 作用
trackball 轨迹球，meshlab以轨迹球的中心左键进行旋转物体

在这里插入图片描述

在这里插入图片描述

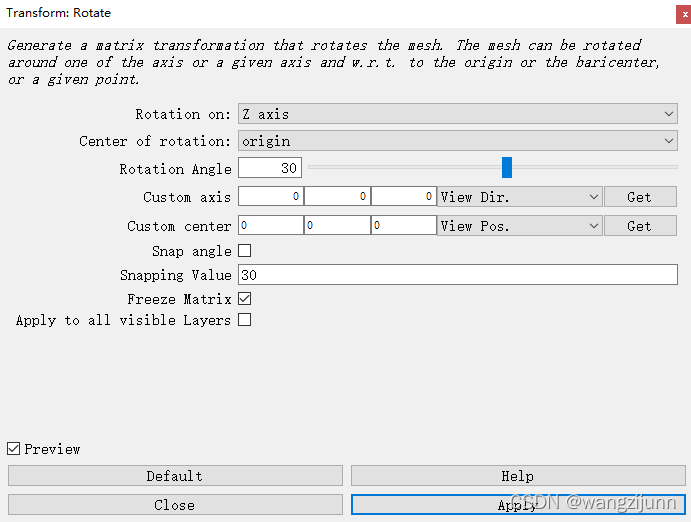

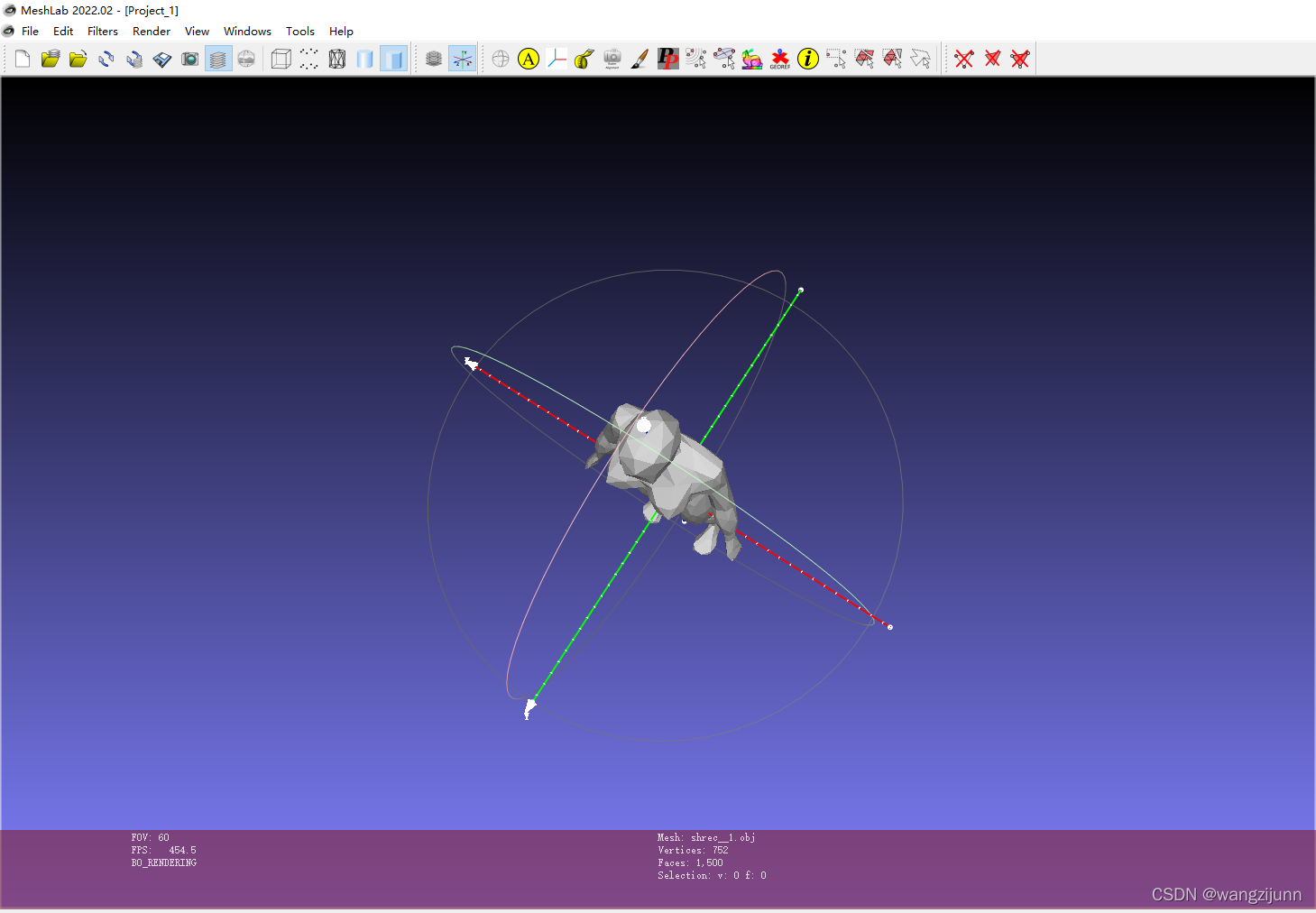

三、如何将模型朝向旋转至与坐标轴对齐

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
