OSPF特殊区域STUB配置实验

  • Post author:
  • Post category:其他




一、实验目的

1.掌握OSPF协议的工作原理及其LSA的类型划分;

2.掌握OSPF特殊区域的概念、分类和特点;

3.掌握路由器中OSPF特殊区域STUB区域的基本配置方法和结果验证;



二、实验内容

完成思科路由器OSPF特殊区域STUB区域的基本配置和结果验



三、实验流程

(一)配置任务说明

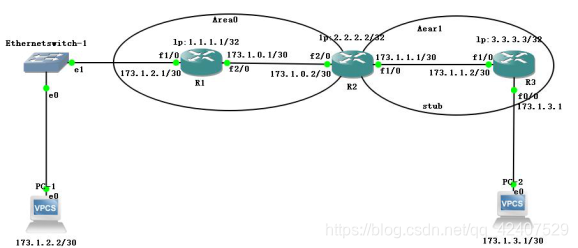

如下图所示:区域0是骨干域,将区域1设置为stub区域,完成思科OSPF特殊区域的配置,并查看配置后的结果:

在这里插入图片描述

(二)实验配置过程

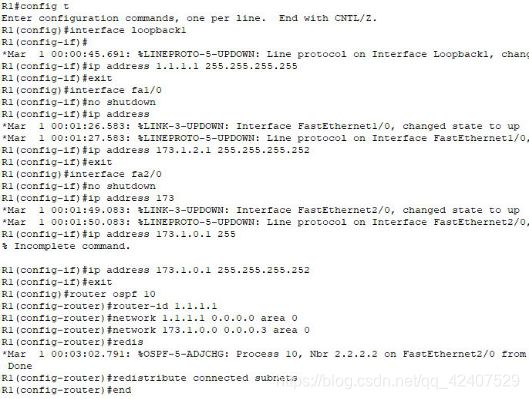

1、路由器R1的基本配置

在这里插入图片描述

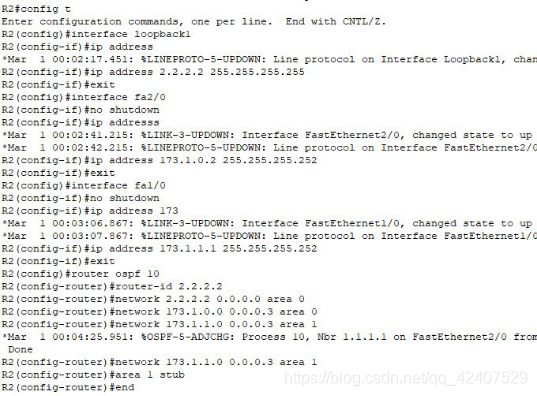

2、路由器R2的基本配置

在这里插入图片描述

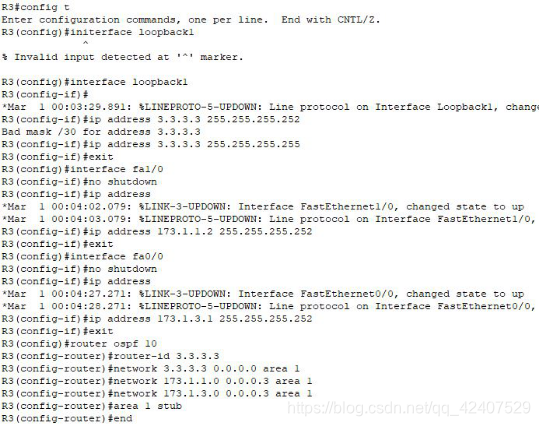

3、路由器R3的基本配置

在这里插入图片描述



四、查看和验证

(一)实验结果查看

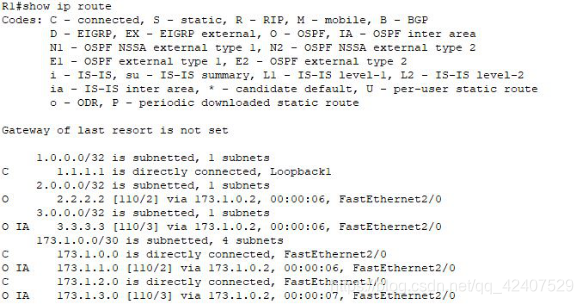

R1的实验结果:

查看R1路由器的路由表

在这里插入图片描述

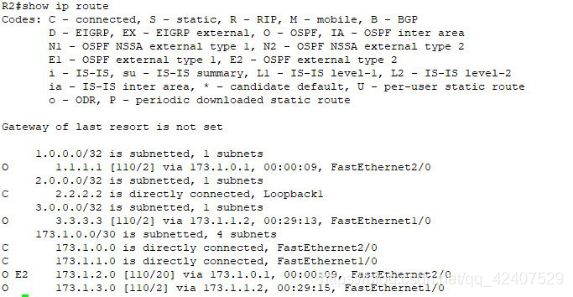

R2的实验结果:

查看R2路由器的路由表

在这里插入图片描述

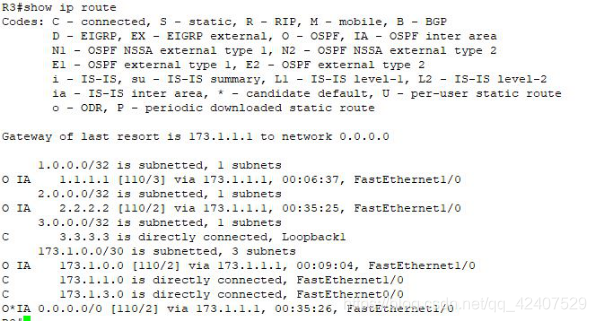

R3的实验结果:

查看R3路由器的路由表

在这里插入图片描述


特殊区域Stub配置实验总结:


Stub(末梢区域) 在ospf中一些区域出口很少为了减少路由条目(优化网络减少路由器的压力) 可以把此区域配置为末梢区域 在末梢区域中仅仅需要区域的路由条目和一条指向区域边界路由器的默认路由就能实现所有的选路 所以在末梢区域中可以减少不必要的LSA(stub区域中只有1,2,3种类型4,5,7是禁止的)的泛洪。

Totally stubby Area (完全末梢区域) 不但具有末梢区域的功能且一个完全末梢区域的ABR(边界路由)将不仅阻塞外部的LSA 而是阻塞所有的汇总LSA 除了通告默认路由的那一条类型3的LSA。

(二)实验结果验证

PC1 ping PC2:

在这里插入图片描述

验证可以ping通。

PC2 ping PC1:

在这里插入图片描述

验证可以ping通。
