keil断电调试——4窗口输出信息

  • Post author:
  • Post category:其他


转载:

https://blog.csdn.net/weixin_42876465/article/details/97823112



1 插入断点

双击选中某一行,如test_aa_write_cnt(),然后右击,选择Insert/Remove Breakpoint F9,然后使用Ctrl+B可以查到所有断点。

在这里插入图片描述



2 设置断点


记住此处断点不可以是一个变量,表达式只能是某一行


设置的命令Command输出为【printf(“USART_INIT()”)】

  • 需要加上换行符 \n,否则不能输出,这个应该是KEIL的一个bug
  • 有双引号“”的地方需要加上转义字符\,
  • 最终Command里面需要填写的内容是【printf(“USART_INIT()\n”)】



2.1 正确,插入的断点是某一行(表达式是对应的行号)

在这里插入图片描述



2.2 正确,插入的断点是某一行(表达式是对应的行号)

在这里插入图片描述

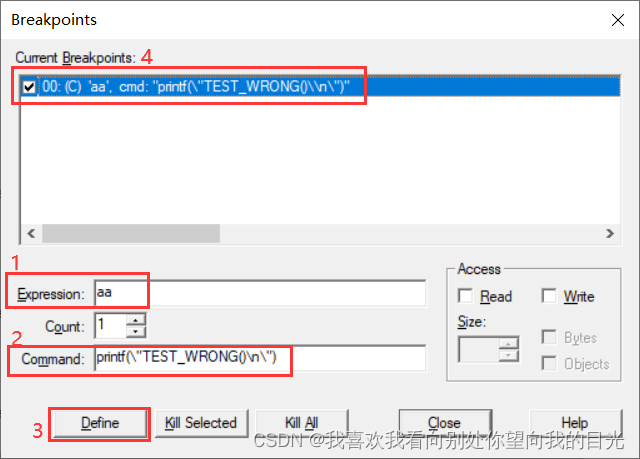

2.3 错误,插入的断点是一个变量(表达式是一个变量)

如下,插入的断点是一个变量,表达式是一个变量,则运行时候会出现,调试失败

在这里插入图片描述

运行之后立马会报错

在这里插入图片描述
