1.简介
LattePanda 是Intel公司推出的市面上首款 Win 10 开发板，运行完整版 Windows 10 操作系统。板载一颗英特尔多核处理器，内置蓝牙和 WiFi 模组，支持USB 3.0 接口、HDMI 视频输出、3.5mm音频接口，100/1000Mbps 以太网口，以及额外的 MicroSD 扩展卡槽。集成一块 Arduino Leonardo 单片机，可以外拓各种传感器模块。
LattePandaDelta 系列采用了 Intel 全新 N 系列赛扬 4 核处理器，最高可达 2.40 GHz ，4GB 内存，完全可以胜任主要的机器人控制器、交互项目核心、物联网边缘设备或人工智能大脑，并且板子缩小到了手机的大小。预装 Windows 10 Pro，同时，也支持 Windows 和 Linux 双操作系统。

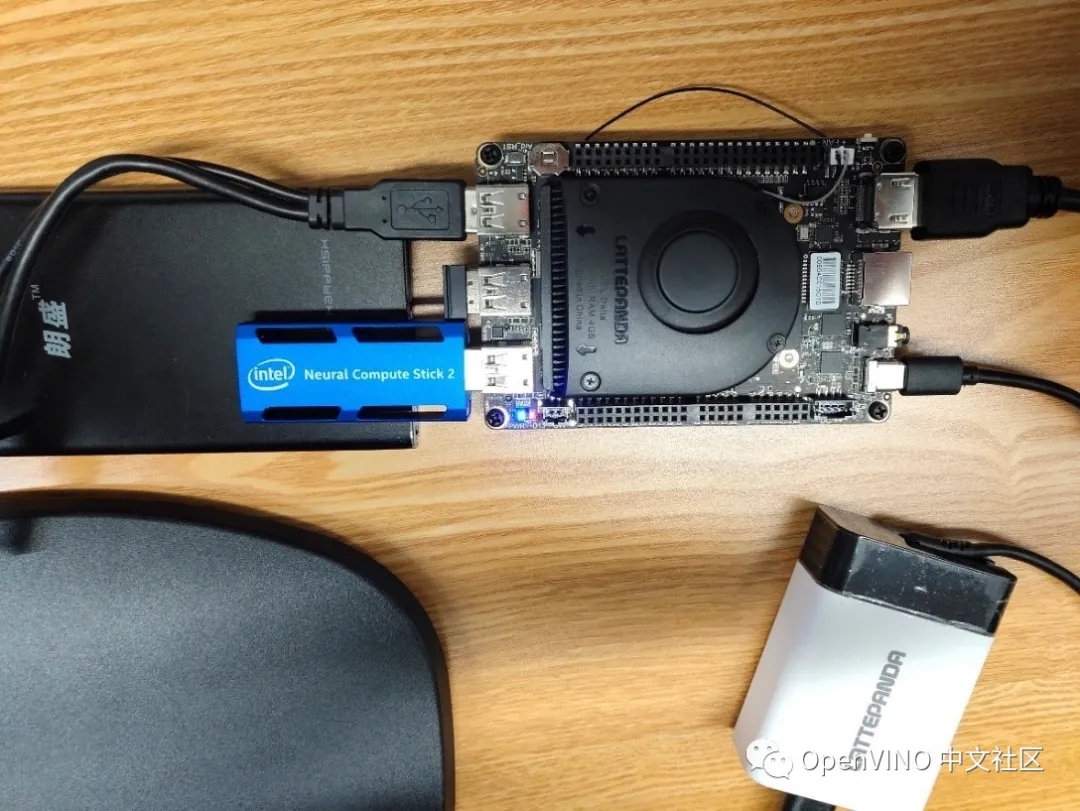

Lattepanda开发板+二代神经计算棒
而 Openvino 则是Intel于2018年推出的用于高性能、深度学习推理的工具套件，主要应用于计算机视觉、实现神经网络模型优化和推理计算加速的软件工具包，可以方便快捷地将真实结果更快更准确的产品化，并在从边缘到云的Intel架构上进行部署。
其主要组成是部分是模型优化器（Model Optimizer, MO）和推理引擎（Inference Engine, IE）。MO是一个基于Python的工具，用于导入训练好的模型并将其转换为中间格式IR（Intermediate Representation），通过模型拓扑转换优化性能及存储空间，对模型实现与硬件无关的优化，支持如Tensorflow, Caffe, Onnx, Mxnet等多样型的开发框架。而IE则是一个高层级的C/C++和Python的推理函数接口，为不同的硬件提供统一接口，每个硬件类型以动态加载插件的方式实现接口，并为不同的硬件类型提供最佳性能，无需用户实现和维护多个代码路径。

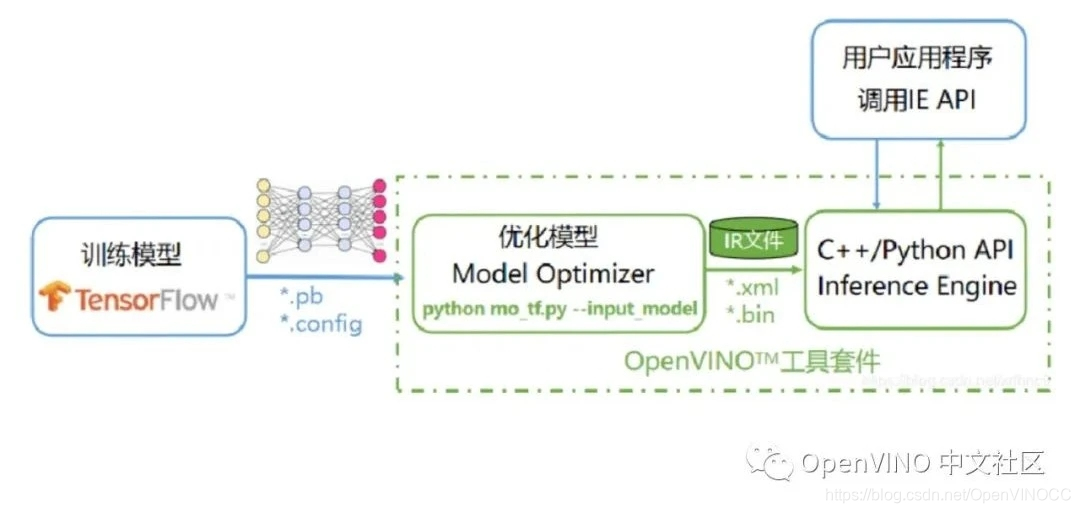

基于Tensorflow框架的Openvino软件工具包原理示意图
2. 主要内容
本文的主旨是在lattepanda上预装windows10操作系统，然后安装相关的插件和软件，测试Openvino在lattepanda上的安装和使用情况，主要解决在环境配置和demo演示过程中出现的问题。
本文中所采用的软件配置如下：
Windows10,python3.6.5,cmake3.17.2,tensorflow1.15,openvino2020.2.117，VS2017社区版，安装步骤如下，主要是参考文档《LattePanda Windows10 64位OpenVINO™入门教程》，细节不再赘述，只讲出现的现象和解决的方法。
- 安装操作系统，下载上述几个软件安装包
- 安装cmake，python及其第三方开发框架tensorflow
- 安装openvino，及其相关依赖库
- 安装VS2017
- 演示Demo
在上述过程中，主要出现了4个问题：
- 在安装python3.6.5以后，继续安装tensorflow1.15及其依赖库时，表面上安装成功，没有显示错误，但在通过import tensorflow as tf测试时，却出现load动态库的问题，无法使用，出现的信息如下图所示。

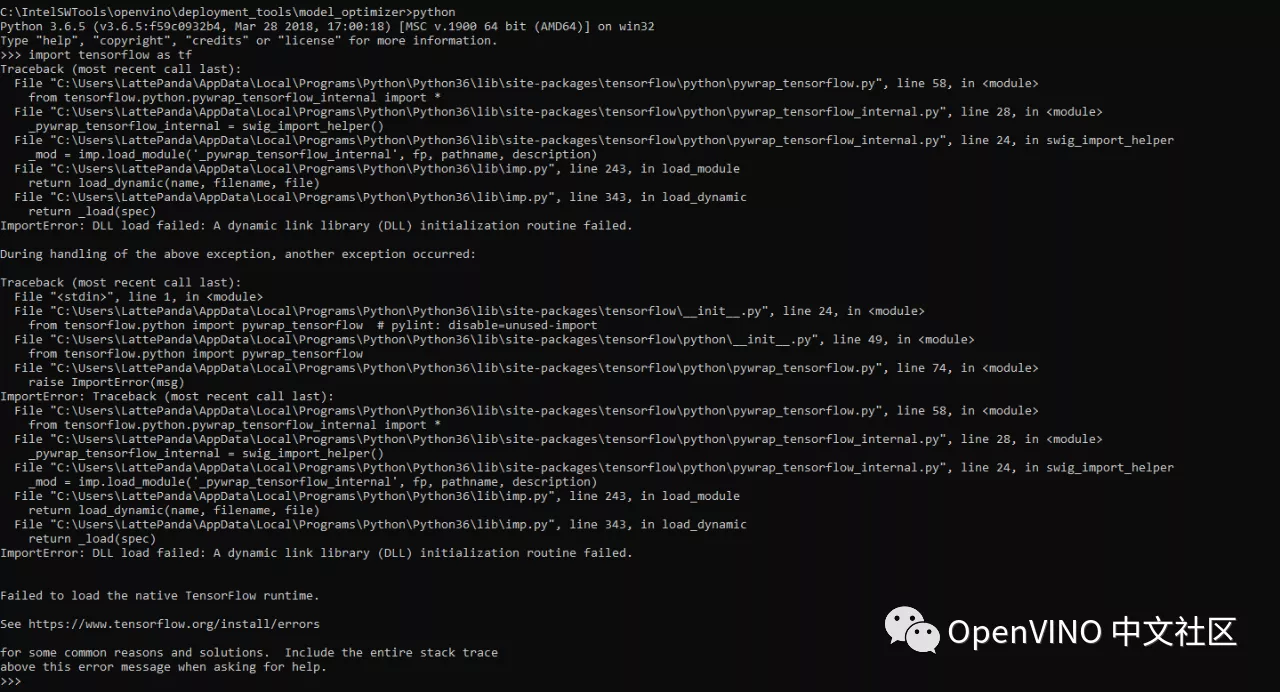

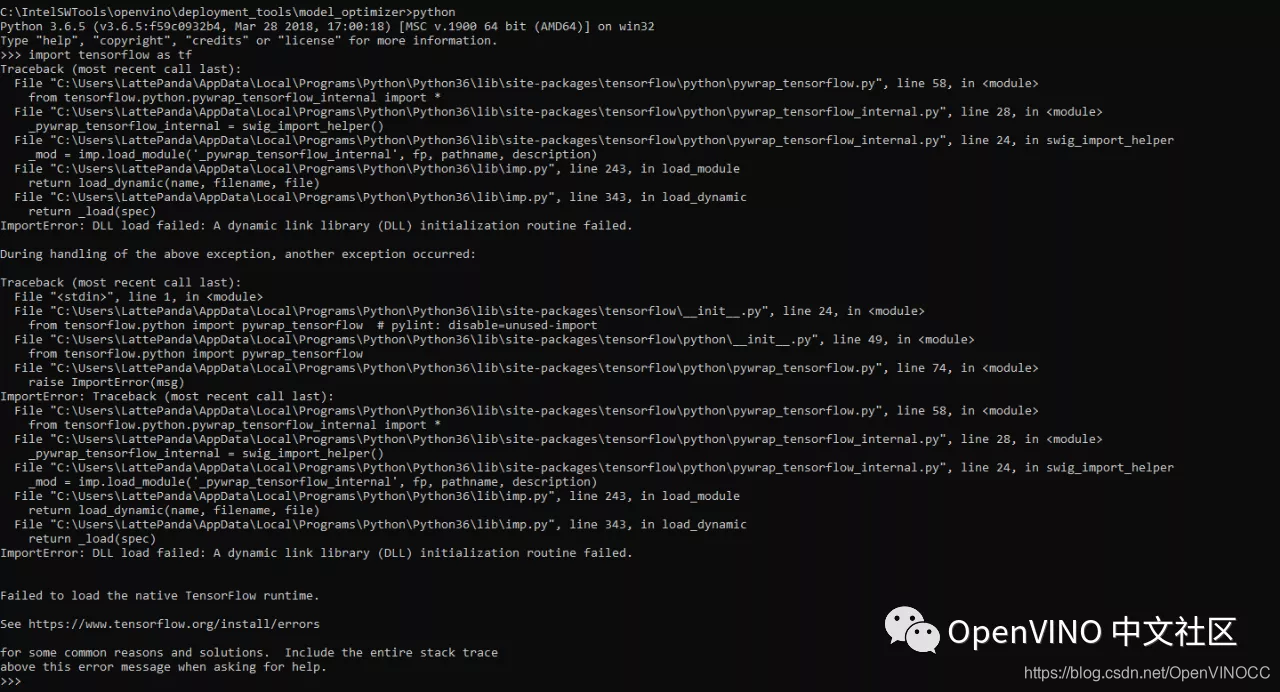

Tensorflow测试给出的提示信息
由提示来看，tensorlfow不能使用，最初怀疑版本兼容的问题，进行了降版本处理，从1.15变到1.14、1.13，但还是不能使用。后来经过搜索、查找相关资料，找到问题的根本所在，分析如下：
由于tensorflow 从1.6版本之后，采用 AVX2 的方式进行编译，导致高版本tensorflow不支持没有AVX2指令集的较早的CPU版本（其中就包括拿铁熊猫使用的celeron® N4100处理器），所以无法正常运行。
解决方法如下
：卸载目前安装的tensorflow：pip uninstall tensorflow，安装旧版本的tensorflow：pip install –ignore-installed –upgrade tensorflow==1.5，更新对应的可依赖numpy版本后，tensorflow可以正常使用了。

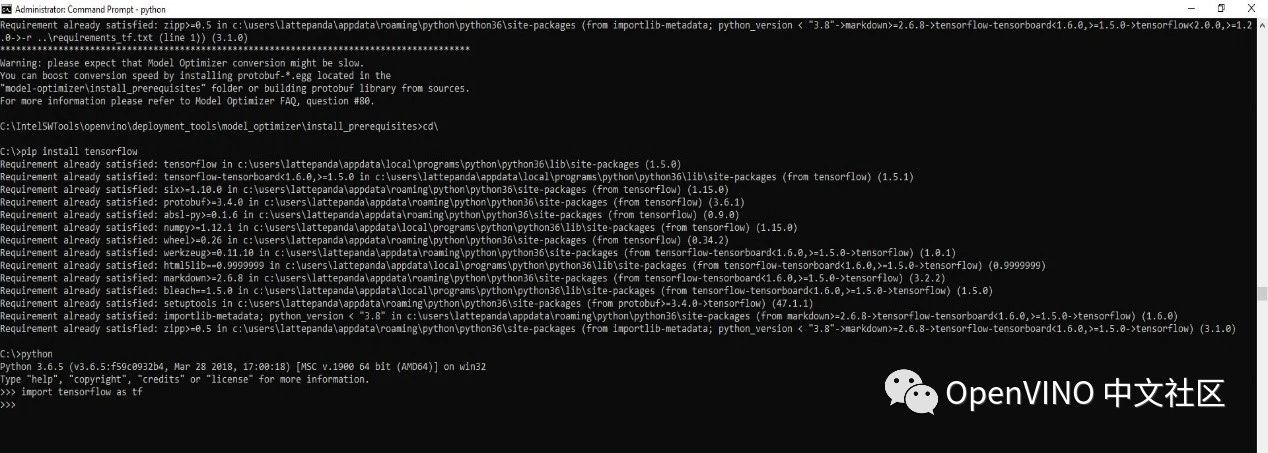

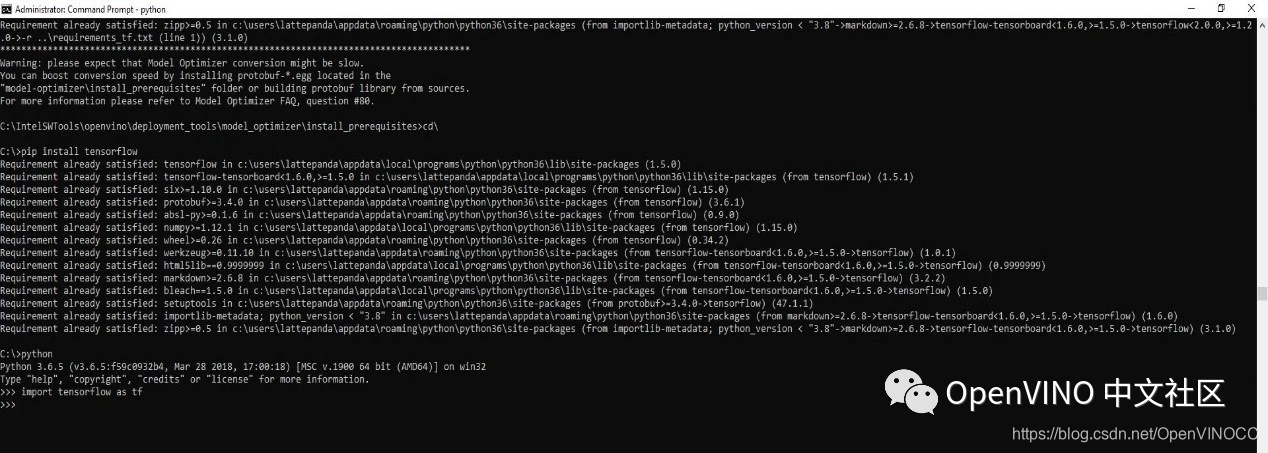

下图是降到1.5版本后，成功导入给出的信息。但真正用tensorflow进行深度学习和Openvino推理时，此开发板并不适用，资源和支持的版本都不够用。
- 安装VS2017时出现资源不足的情况
虽然只安装“通用Windows平台开发”和“使用C++桌面开发”，但提示的空间资源，还是需要十几个G的空间，经折衷后，只勾选了后者，IDE装到了C盘，挂载移动硬盘分担了备份资料的空间，安装完成后，C盘还有5G多的空间，勉强可以运行python和一些demo程序。
但有个隐患，后面用C++做推理时，可能会因缺少相关安装内容而失败。
- 在演示demo时，squeezenet模型不能加载、运行。

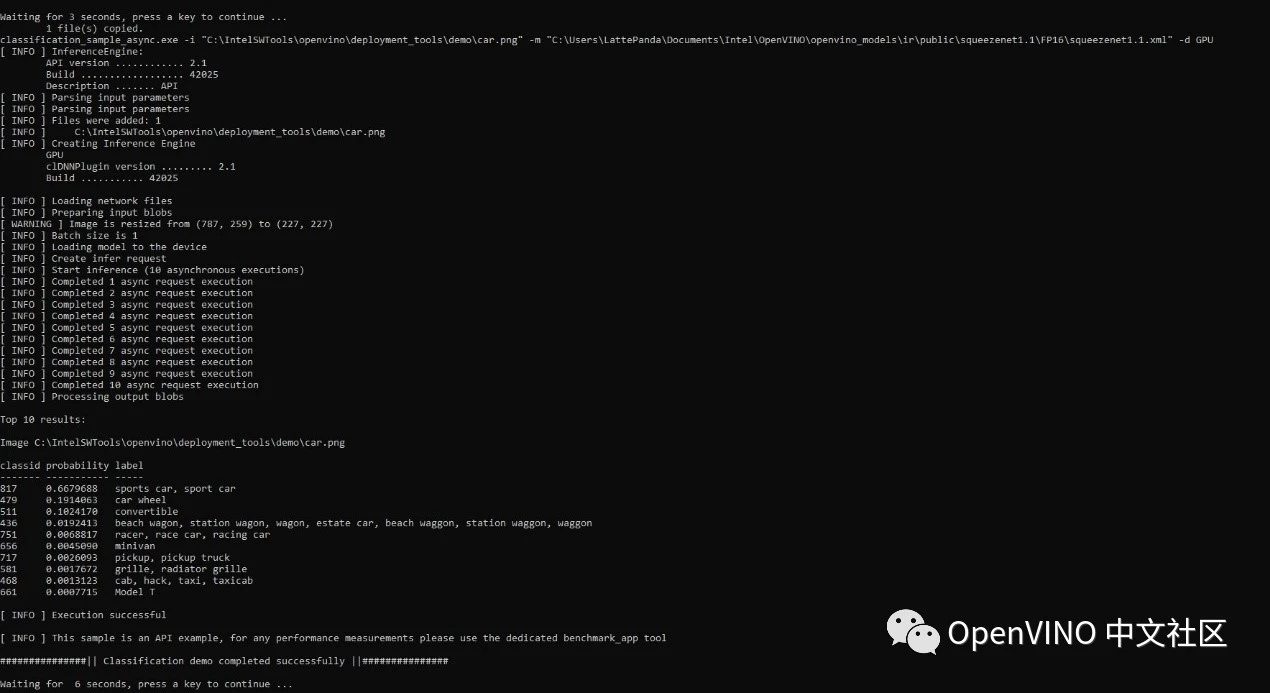

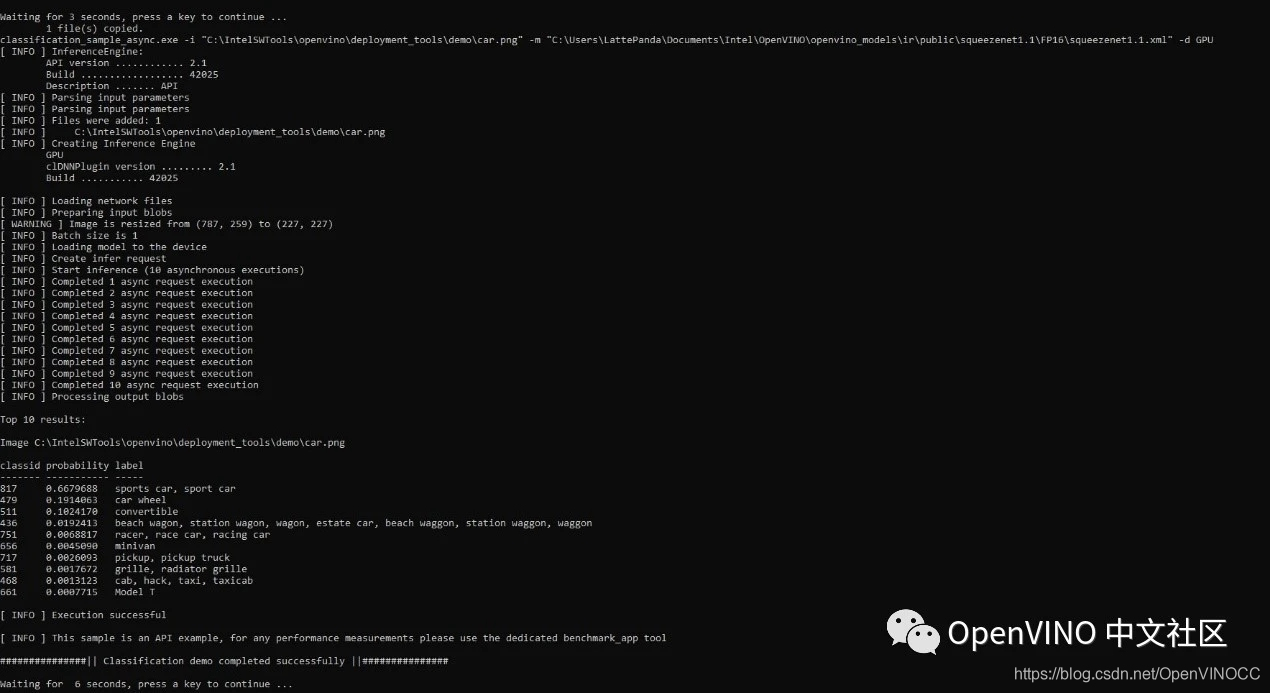

在相关软件都安装就绪后，进入“C:\IntelSWTools\openvino\ deployment_tools\demo”目录运行“demo_squeezenet_download_convert _run.bat”出现squeezenet模型下载不了的问题。这是每一个初次尝试Openviono都会遇到的问题，经过搜索和查询，发现主要是DNS的问题。需要修改“C:\Windows\System32\drives\etc\hosts”文件，以管理员权限打开该文件，并在文件最后添加一句“151.101.76.133 raw.githubusercontent.com”。这里的网址不是固定不变的，需要通过本机上网访问网站https://site.ip138.com /raw.githubusercontent.com/，并在其上找一个当前解析的运行良好的服务器网址，输入到此处，然后保存文件，再次运行该demo文件，就可以正常运行了。成功运行的结果如下：
- CPU下不能运行，在创建plugin for CPU时出现问题。

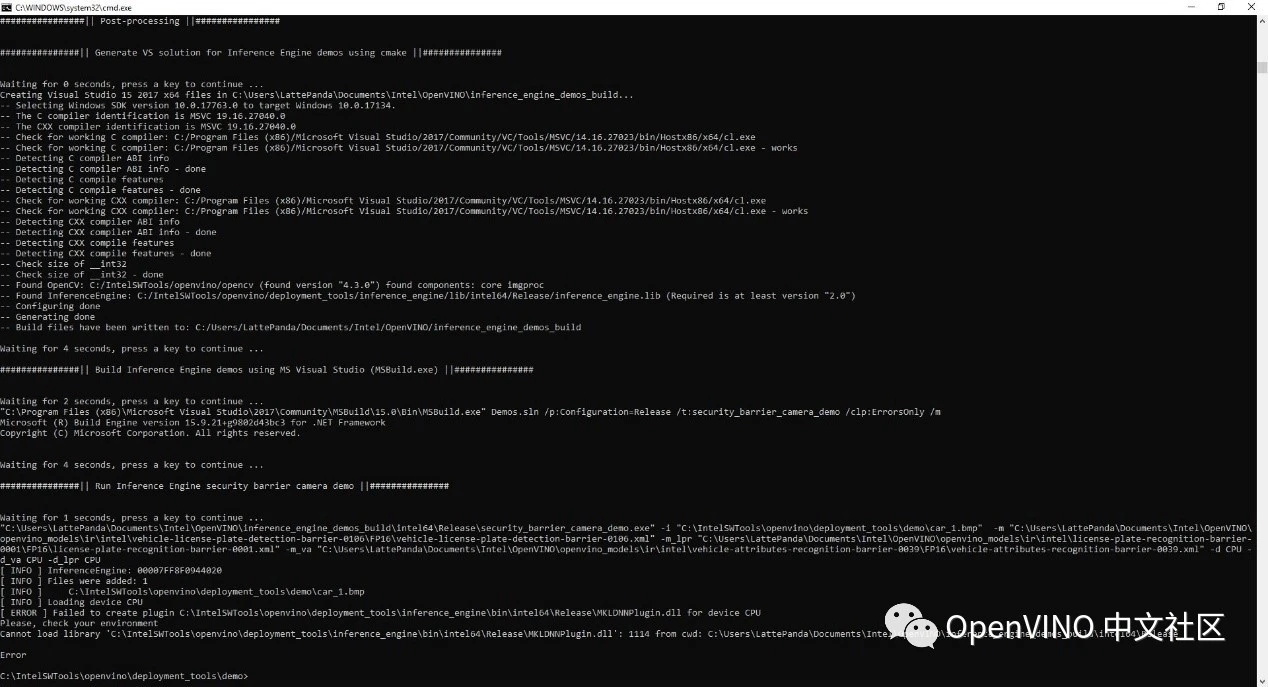

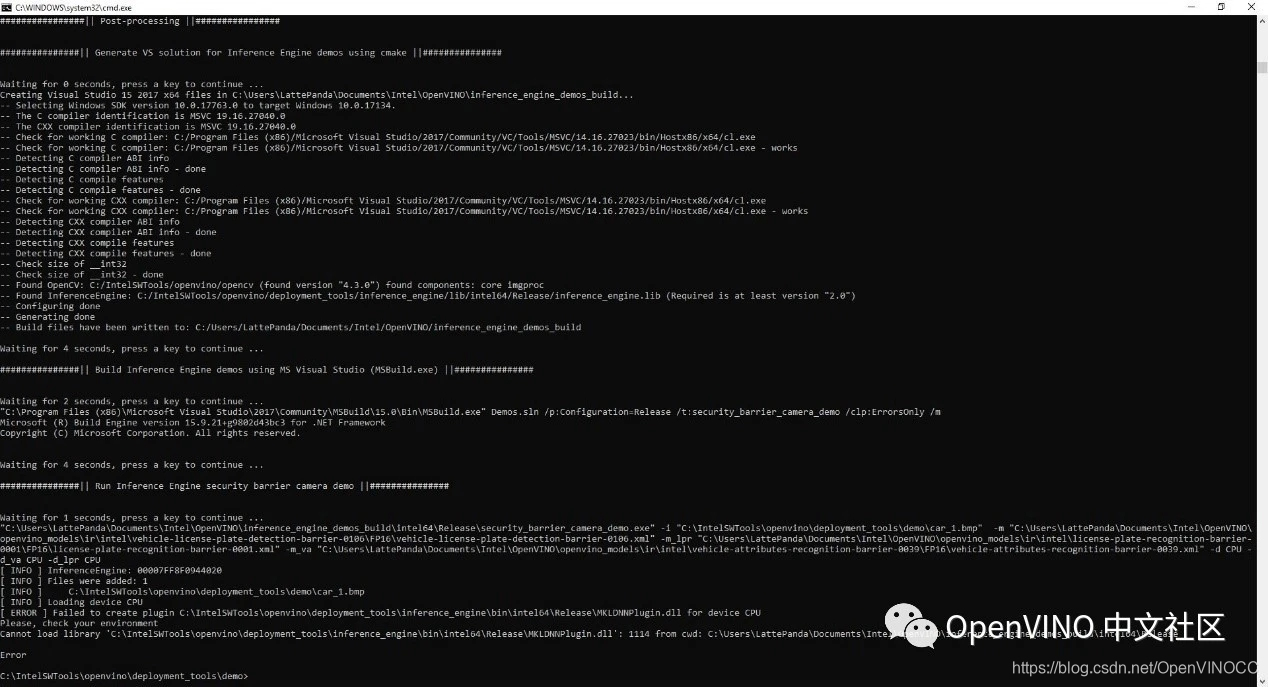

在成功修改hosts文件后，再运行这几个demo，在神经计算加速棒和GPU上都可以成功运行出结果，但在CPU下却出现错误，提示如下：
信息显示是无法load library “…MKLDNNPlugin.dll” 的动态库。
但经查看该目录下有此动态库文件，同时在GNA模式下运行时，也出现类似错误，经多方咨询和网上查证，也是因为主处理器硬件结构不支持AVX2指令集引起的，参考链接为：https://blog.csdn.net/xuguosheng1992/article/details/106541178
3. 结论
以上是我在lattepanda上安装运行openvino时出现的问题，希望能引起大家的注意，帮助到大家加速安装和调试的过程。需要注意的是二代神经计算棒的运行速度明显优于GPU，效果很棒。但由于lattepanda上资源有限，如果不加SSD的情况下，还是只进行推理计算，不进行其他框架（如tensorflow）的软件安装。在PC上调试好后，直接放到lattepanda上进行推理加速。
