Wireshark 抓包过滤器使用及TCP三次握手深层分析

  • Post author:
  • Post category:其他


本博目录



前言

笔者上一篇写过 Docker 的博客 logo 就是一条小鲨鱼，没想到这次想要更的内容，碰巧也是和鲨鱼有关，当然只有 logo 有关了，哈，看来和 shark 有不解之缘。



一、Wireshark介绍与安装

  • Wireshark 是非常流行、功能强大的网络数据包分析软件，并且开源免费。可在

    Wireshark官网

    下载对应系统版本的软件，笔者本文使用 V3.2.5 Windows 64-bit。它用于

    软件开发、软件测试

    等工作中debug十分方便；它也不会修改网络数据包的内容，而是只反映出传输的数据包信息。

  • 由于 Wireshark 能获取但不能解密HTTPS，所以处理 HTTP，HTTPS 宜用


    Fiddler


    , 而像TCP，UDP的协议宜用

    Wireshark

    。

  • 安装按默认选项Next或根据需求选择，这里仅列出需要注意选择的过程图。

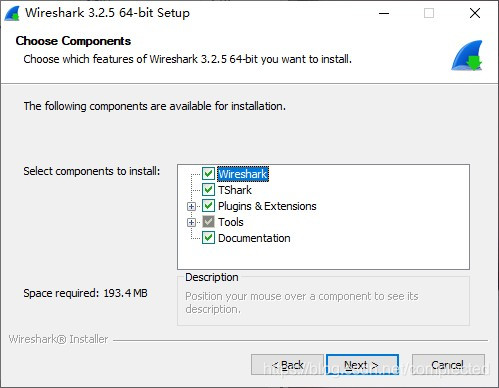

    【选择组件】

    在这里插入图片描述

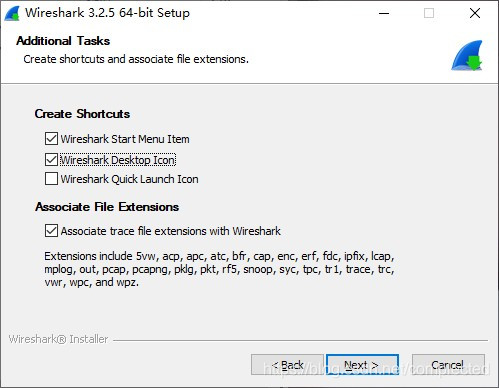

    【快捷方式和关联扩展名】

    在这里插入图片描述

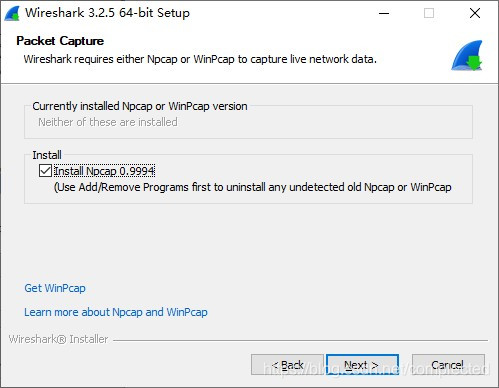

    【Npcap 捕获在线网络包】

    在这里插入图片描述

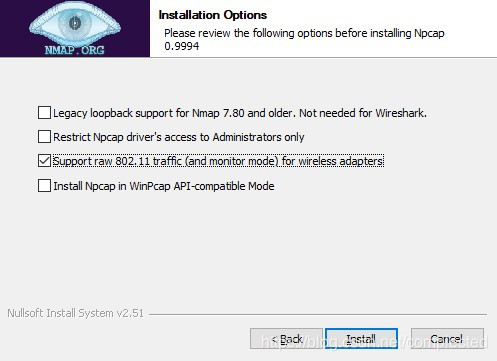

    【勾选 wireless adapters】

    在这里插入图片描述



二、Wireshark 抓包（捕获数据包）

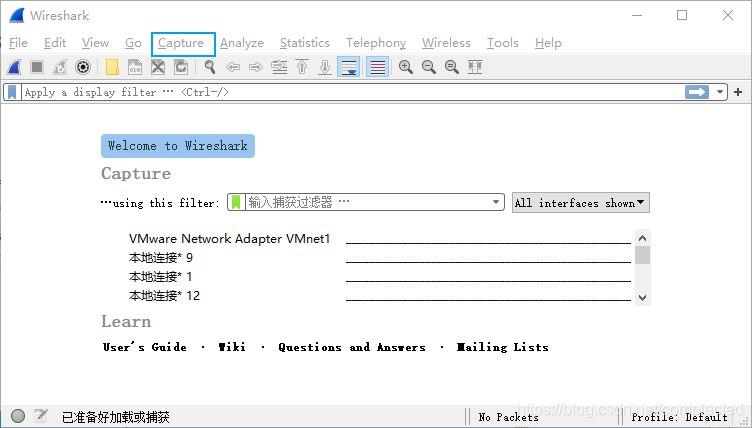

  1. 启动 Wireshark v3.2.5

    在这里插入图片描述

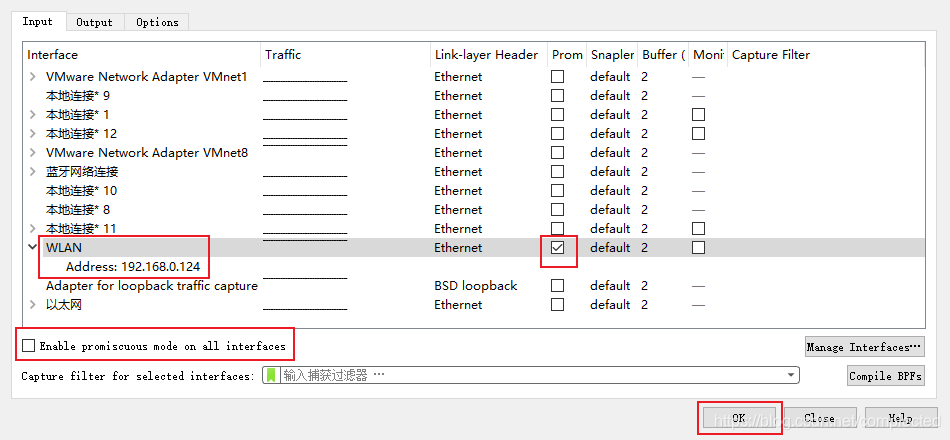

  2. 进入【Capture】—【Options】或快捷键

    CTRL+K

    ，取消勾选所有接口使用混杂模式，然后勾选【WLAN】网卡，【OK】开始抓包。

    在这里插入图片描述

  3. 如图，Wireshark 正在抓包状态中。

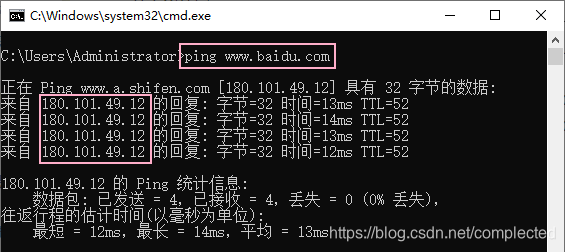

  4. 要抓取某个网站数据包，

    ping 网址即可，执行完命令后相应数据包就已被 Wireshark 捕获（ICMP报文）；

    或者 Chrome 浏览器访问网址，也可以被捕获（TCP报文），但还是要获取该网址服务器ip。

    ping www.baidu.com #执行想抓包的操作，并得到该网址对应的服务器ip

在这里插入图片描述

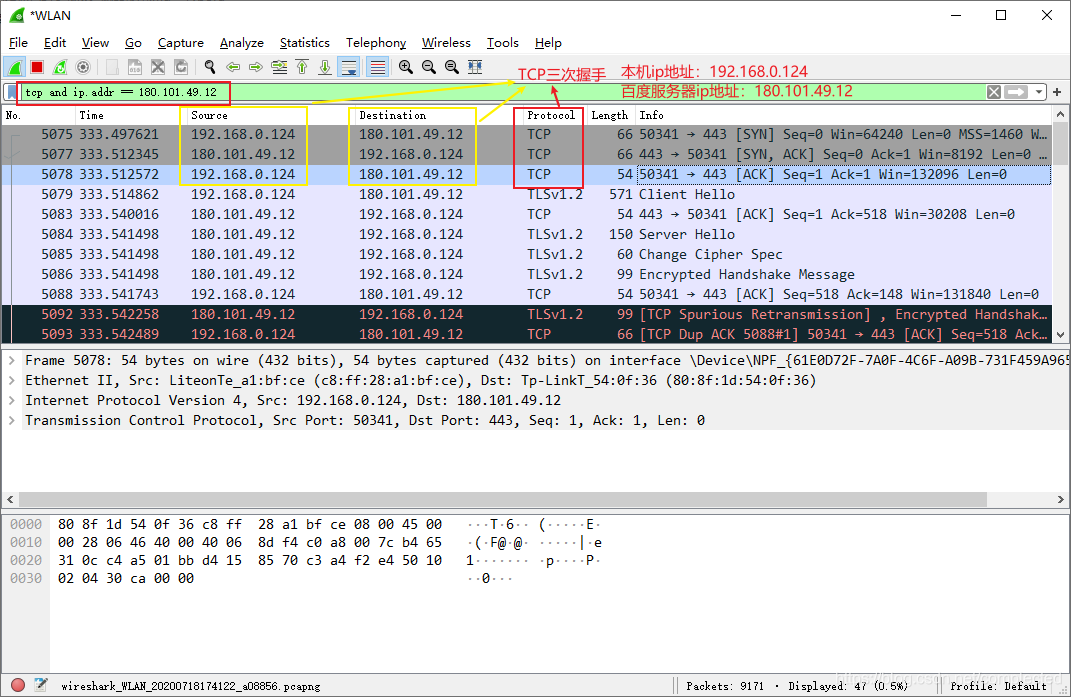

  1. 设置过滤条件（display filter），对抓到的包进行过滤，得到想要分析的那部分数据包。例如：

    tcp and ip.addr == 180.101.49.12

    或

    ip.src==180.101.49.12 or ip.dst==180.101.49.12 and tcp


过滤条件含义

：只显示 Source 或 Destination 为此ip的数据包，并只保留显示TCP协议

在这里插入图片描述

  1. Wireshark 完成对该网址的抓包，进行下一步分析。

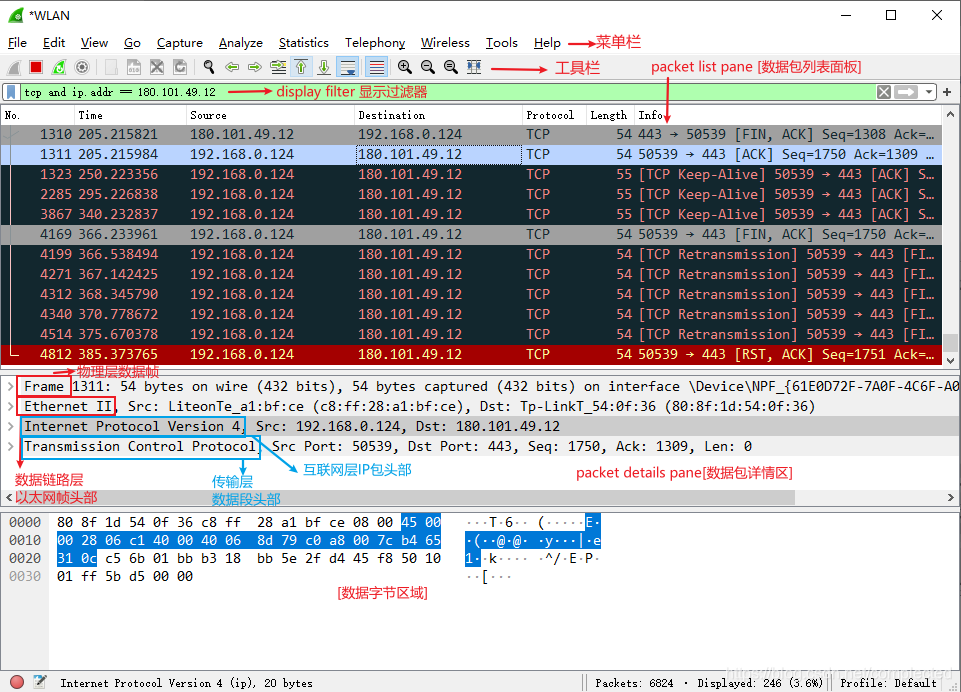

三、Wireshark 抓包界面介绍

在这里插入图片描述

重点介绍


  • 显示过滤器（Display Filter）

    用于在抓取数据包后设置条件过滤数据包，通常是在抓取的数据包内容较多时使用。


  • 数据包列表面板（Packet List Pane）

    抓到的每个数据包都有编号，时间戳，源地址，目标地址，协议，长度，信息。 不同的颜色代表不同的协议。


  • 数据包详情区（Packet Details Pane）

    包括 TCP/IP 参考模型的物理层、数据链路层、互联网层、传输层、应用层的详尽信息，例如分别对应：Frame、Ethernet、IPV4、TCP、HTTP。



四、Wireshark 过滤器引擎及过滤条件表达式

wireshark 过滤器引擎能帮助筛选出有用的数据包，屏蔽显示大量不相关的包以免扰乱分析。



1、抓包过滤器（capture filter 抓到包前设置）

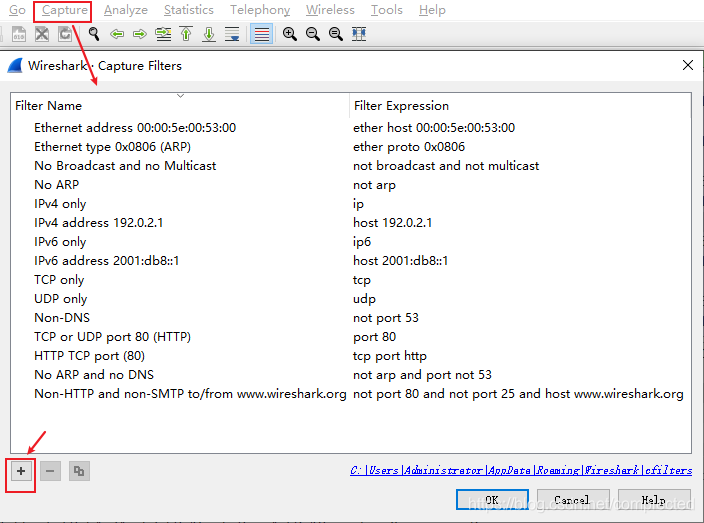

  • 进入抓包过滤器：【Capture】—【Capture Filters】

    在这里插入图片描述

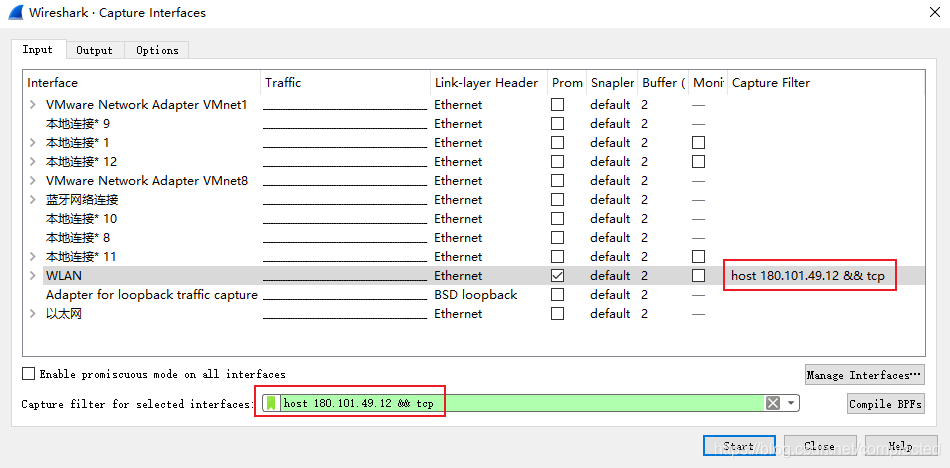

  • 抓包之前

    设置过滤条件表达式

    ，如 host 180.101.49.12 && tcp

    在这里插入图片描述

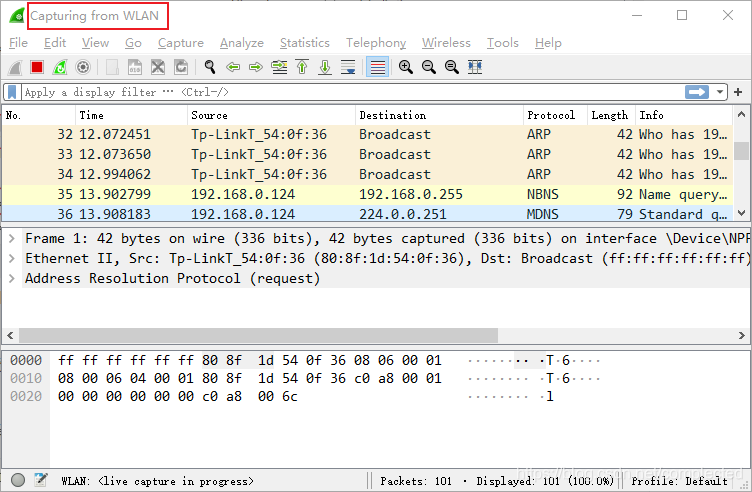

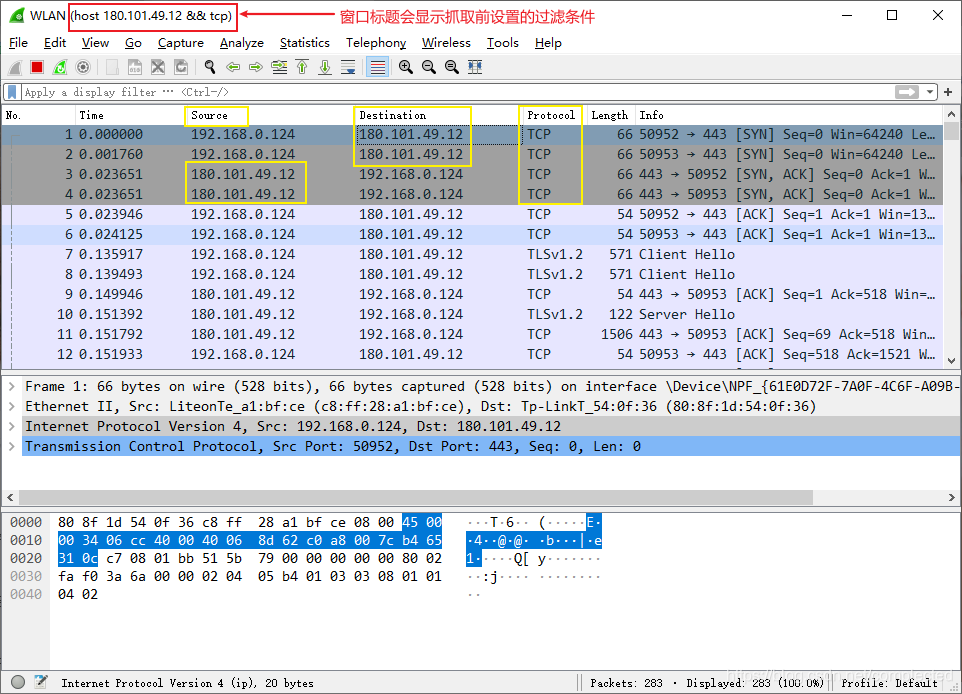

  • 【Start】开始捕获，窗口标题会提示我们抓包前设置的内容

    在这里插入图片描述


  • 抓包过滤条件表达式规则

    类型 Type：host、port、net

    方向 Dir：src、dst

    协议 Proto：ether、ip、tcp、udp、http、icmp、ftp

    运算符：&& 、|| 、！

（1）按协议过滤：直接输入协议名，只显示某协议的数据包列表，如TCP、ICMP

（2）按IP过滤：

 host 192.168.0.124
 src host 192.168.0.124
 dst host 192.168.0.124

（3）按端口过滤

 port 80
 src port 80
 dst port 80

（4）逻辑运算符&&、|| 、！

 host 192.168.0.124 || host 192.168.0.164 #抓取两个主机地址数据包
 src host 192.168.0.124 && dst port 80    #抓取符合源主机地址和目的端口的数据包


2、显示过滤器（display filter 抓到包后设置）

在这里插入图片描述

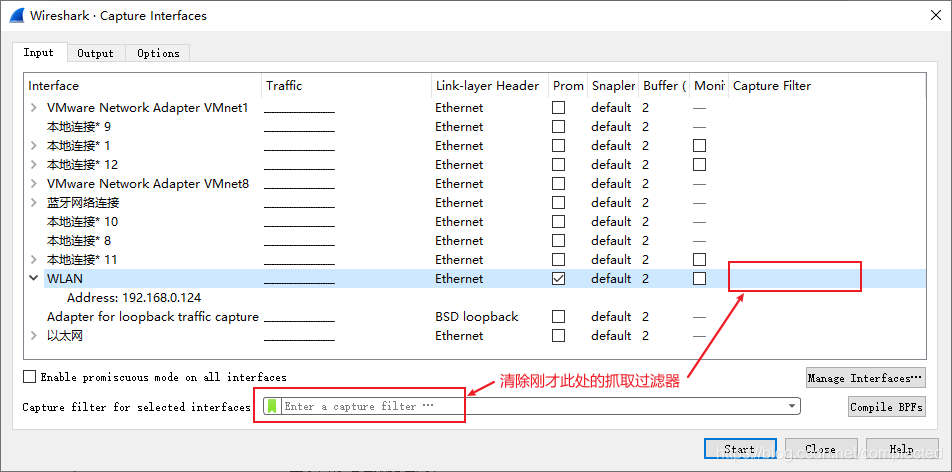

  • 点击【Stop】停止上面刚才的抓取，再进入【Options】进入新的抓取

  • 清除之前设置的“抓取过滤器”，再【Start】抓取该 WLAN 网卡

    所有数据包


    在这里插入图片描述

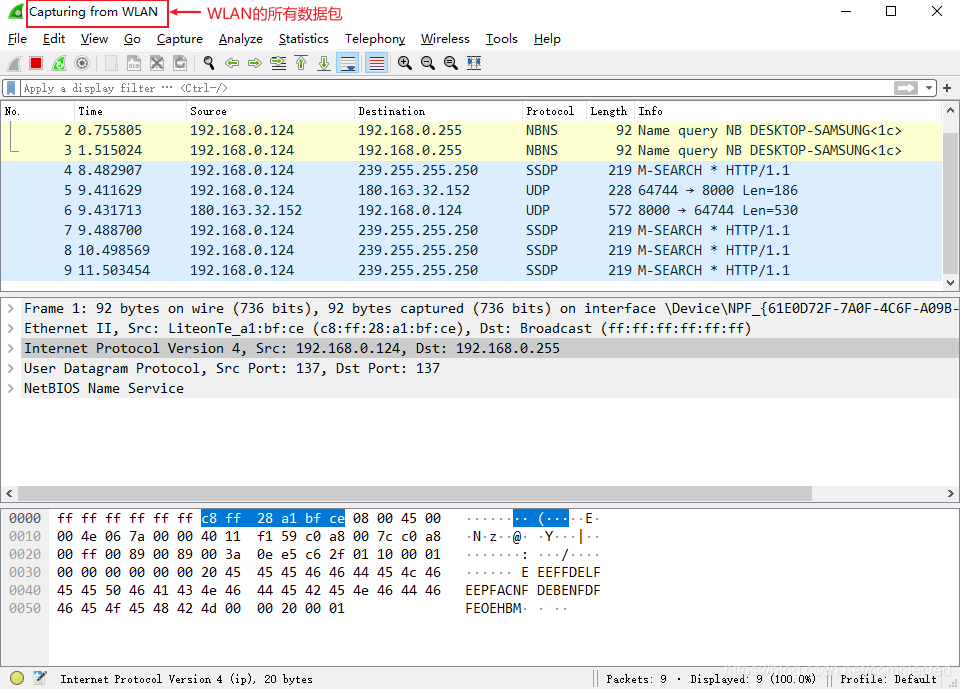

    所有数据包如下

    在这里插入图片描述

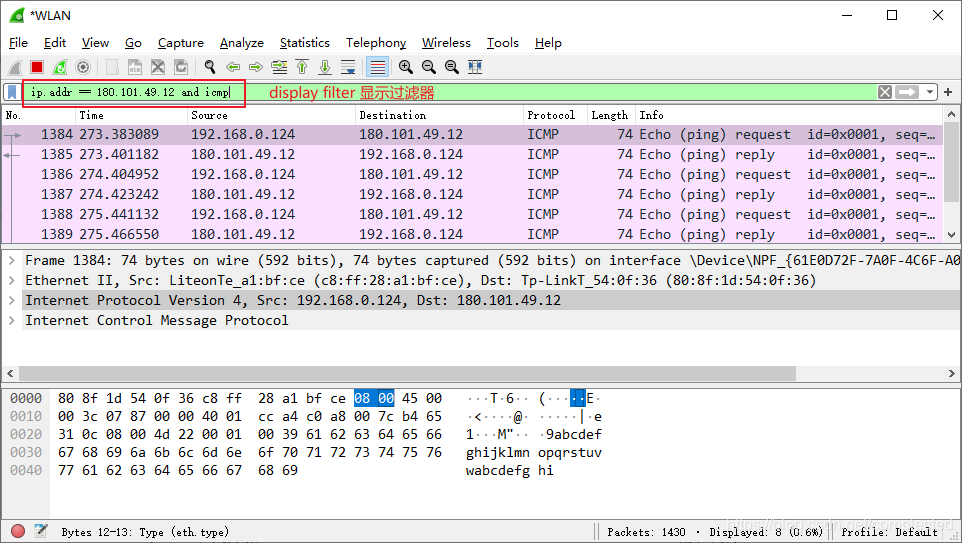

  • ping 某网址或ip，然后在

    显示过滤栏输入过滤条件

    ，例如 ip.addr == 180.101.49.12 and icmp

    在这里插入图片描述


  • 显示过滤器规则


（1）按协议过滤

Filter 框中直接输入对应协议名，如 tcp、icmp。

注：协议名称小写。


（2） 按IP过滤


ip.src == 192.168.0.124  #显示源地址数据包列表
ip.dst == 192.168.0.124  #显示目标地址数据包列表
ip.addr == 192.168.0.124 #显示源IP地址或目标IP地址的数据包列表


（3）按端口过滤


tcp.port == 80     #TCP协议源主机或目的主机端口
tcp.srcport == 80  #TCP协议的源主机端口
tcp.dstport == 80  #TCP协议的目的主机端口


（4）按http请求方法过滤


http.request.method=="GET" #只显示HTTP GET方法的数据包列表


（5）比较操作符

： == 、!= 、> 、< 、>= 、<=


（6）逻辑运算符

： and，or，not



五、Wireshark 数据包分析

熟悉界面和过滤表达式后，就能分析过滤到的数据包了。



1.分析数据包——对照TCP/IP参考模型

​ 在 Wireshark 数据包详情区中有：

​

Frame:

物理层数据帧概况

​

Ethernet II:

数据链路层以太网帧头部

​

Internet Protocol Version 4:

互联网层IP包头部

​

Transmission Control Protocol:

传输层的数据段头部

​

Hypertext Transfer Protocol:

应用层的信息

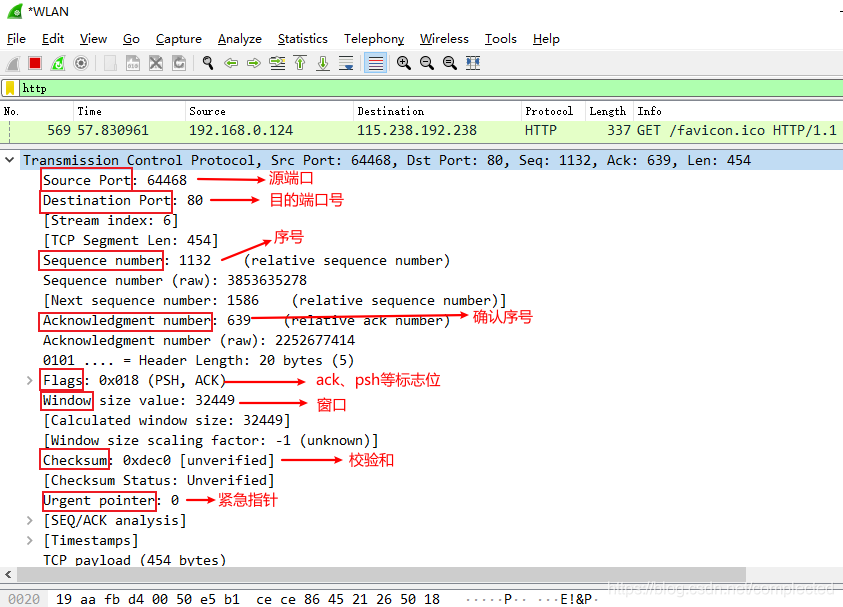

2.分析数据包——此处我对照TCP报文格式为例

在这里插入图片描述

​ 在数据包详情区中，需点【+】号展开”transmission control protocol”。

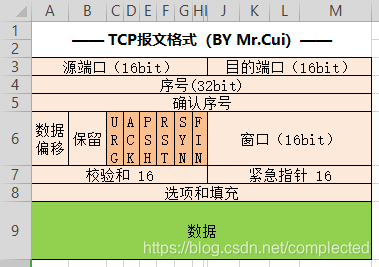

​ 对应TCP报文格式如下所示：

在这里插入图片描述

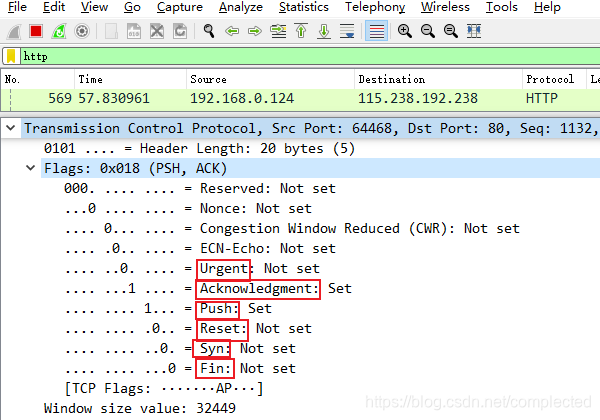

3.六个标志位 Flags 的功能

​

URG：urgent

紧急标志，1–优先级高

​

ACK：acknowledgement

确认标志，代表响应，1–确认有效

​

PSH：push

推标志，代表有数据传输，1–尽快推给应用层

​

RST：reset

复位标志，代表连接重置，1–出现严重差错要重置

​

SYN：synchronized

同步标志，代表建立连接，1–连接请求或连接接受请求

​

FIN：finish

结束标志，代表关闭连接，1–没数据传了，要求释放连接

在这里插入图片描述



六、Wireshark详细分析TCP三次握手

​ 对比UDP这种不可靠但效率高的协议来讲，TCP协议是传输层中可靠的协议，适用于【准确性高，时效性较低】的【用户登录】等场景。所以，为了保证“可靠”这一需求，建立连接的时候，就要用“三次握手”保证。这体现在：只要收到对方数据，就要发送 ACK 进行确认。

​ 四次挥手由于这次我写的篇幅太长了，在另一篇里有空再做详解。

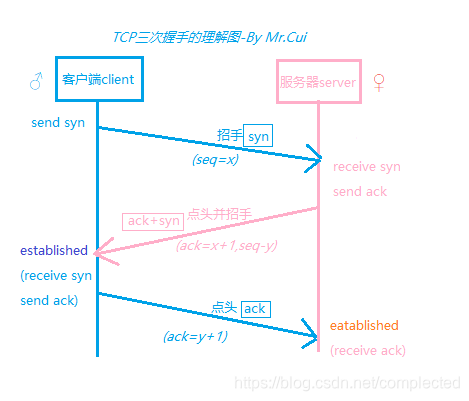

1.我对TCP三次握手的理解

发送方（client）好比男生，譬如笔者我哈哈；接收方（server）好比女孩子，下图是我画的示意图。

在这里插入图片描述

在一个华灯初上，天朗气清的城市深夜，我（client）遇到了一个女孩子（server），人群熙攘相距较远不能确定对方是否认识自己；首先要通过打招呼即招手（syn）的方式，确认她是否认识我，从而进行交流（data）：

  1. 我（client）首先向女孩子（server）用力地招手（syn）

  2. 妹子（server）看到招手后，向我微笑点头（ack）表示确认看到了我，同时她不确定我是否也注意到了她，所以也向我（client）招了招手（syn）

  3. 我（client）看到妹子也向这边招手后，赶忙也微笑点头（ack）表示确认我也看到了她，妹子看到我也微笑点头后，便确信找对了人（established）

    于是我们两个人就走到了一起，communication or date (ha ha)。

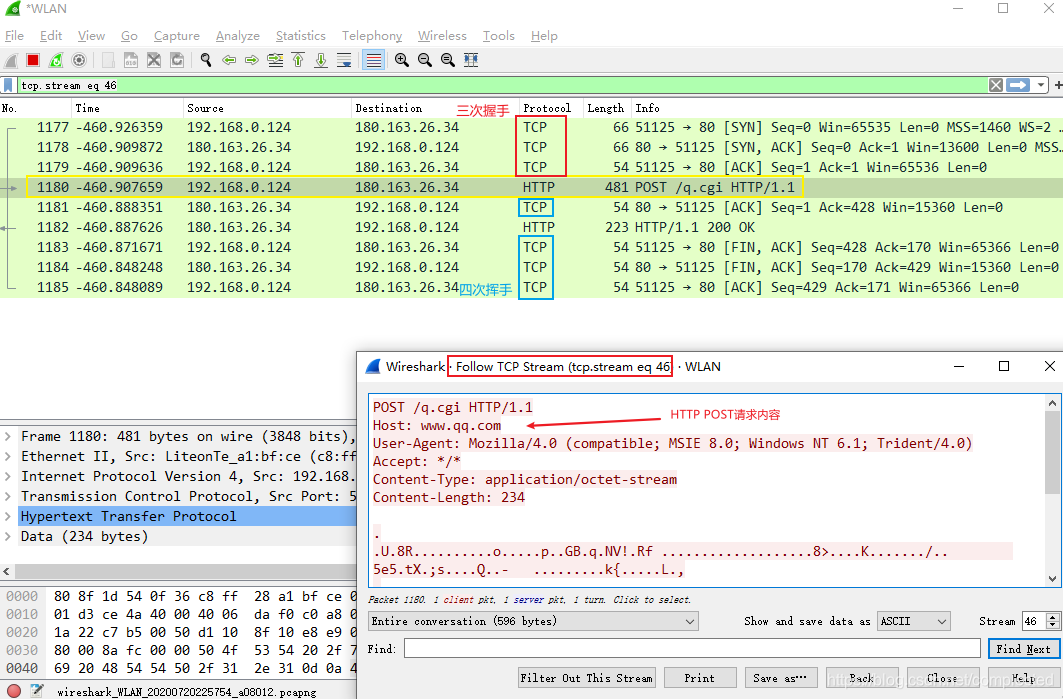

2.追踪一条http记录的TCP stream

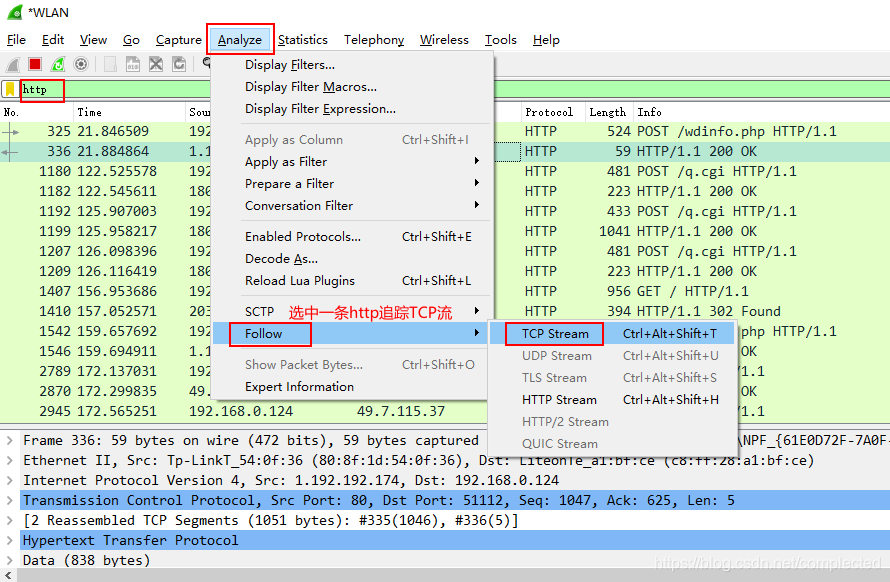

如图，【Analyze】-【Follow】-【TCP stream】或 “tcp.stream eq 46”

在这里插入图片描述

然后，得到该HTTP记录（如腾讯网）的相关TCP流：抓到的前3个都是TCP包，第4个包是HTTP的，说明该HTTP使用的是TCP来建立连接。

在这里插入图片描述



3.三次握手的实例分析

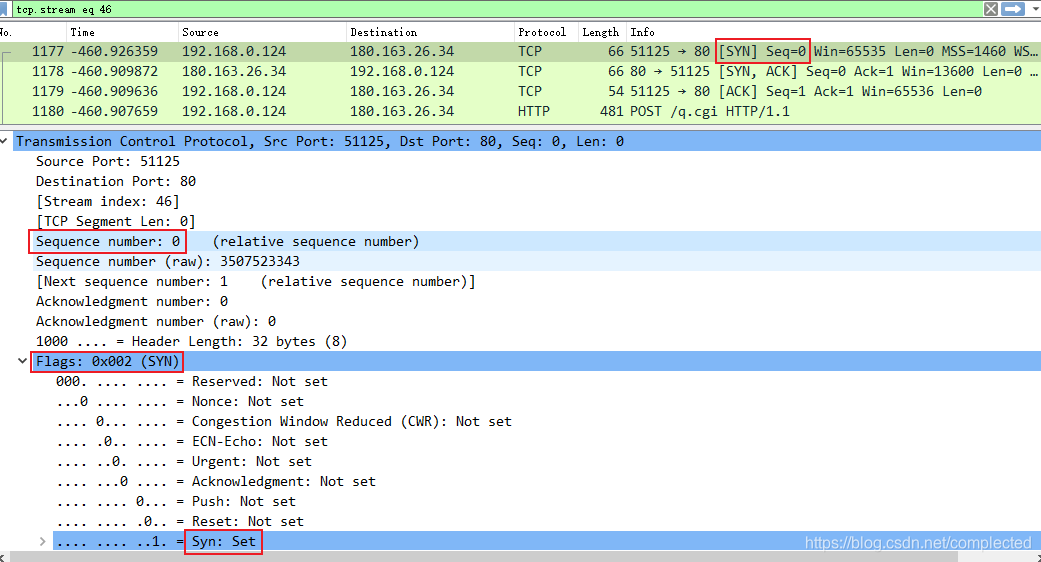

  • 第一次握手：标志位SYN，设序列号seq=0(3507523343)

    在这里插入图片描述

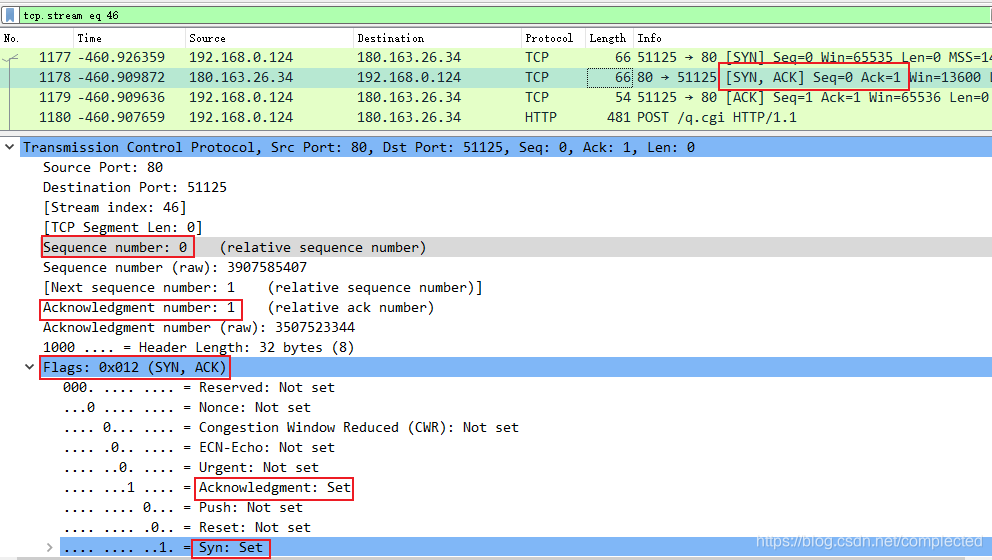

  • 第二次握手：标志位SYN,ACK，把收到的序列号seq+1，得确认序列号ack为1(3507523344)，即ack=seq+1；并设新序列号new seq=0(3907585407)

    在这里插入图片描述

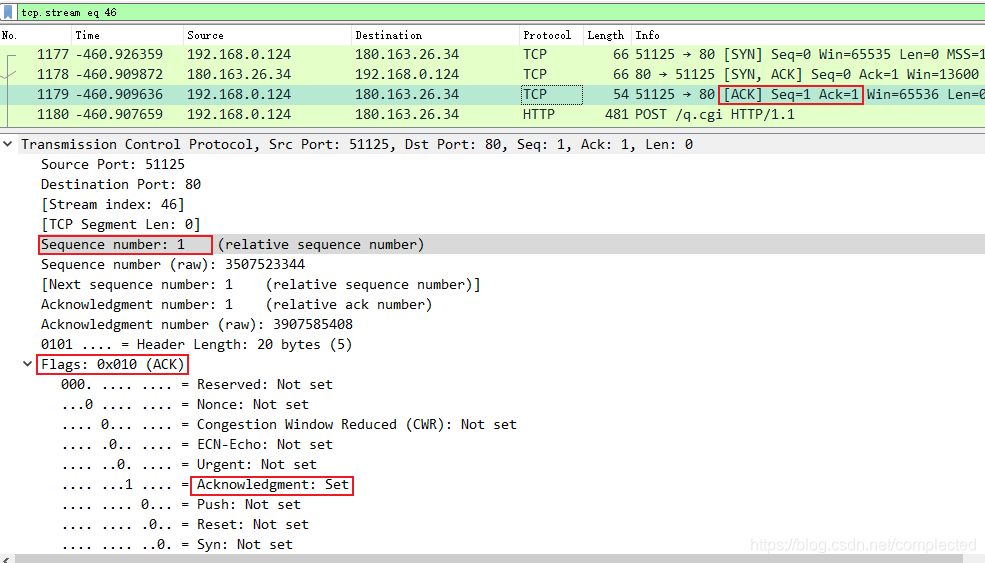

  • 第三次握手：标志位ACK，把收到的新序列号 new seq+1,得确认序列号ack为1(3907585408)，即ack=new seq+1。

    在这里插入图片描述

    注：这里我讨论的 seq/ack 为0或1，使用的是 relative sequence/ack number，相对序列号/确认号



七、原创手冻码字不易，谢绝转载，喜欢请收藏点赞哦。

本博文首次且唯一发表在CSDN，手动原创码字，喜欢请收藏点赞，共同进步。

pps：又是研究的一天呢╮(╯▽╰)╭晚安。T20200721 01:46
