Enterprise Architect（简称EA）和Rose是软件开发过程中常用来进行UML建模的工具。EA使用的也比较广泛，在这里本人将使用过程中的一些用法分享一些，就当做个笔记，也希望能给需要的人带来方便。
EA能够绘制用例图、类图、数据库模型、时序图、协作图、状态图等更多，这几类是比较常用的。这篇先介绍用EA制作数据库模型。

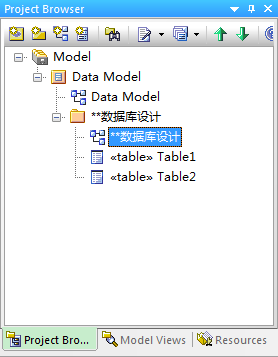

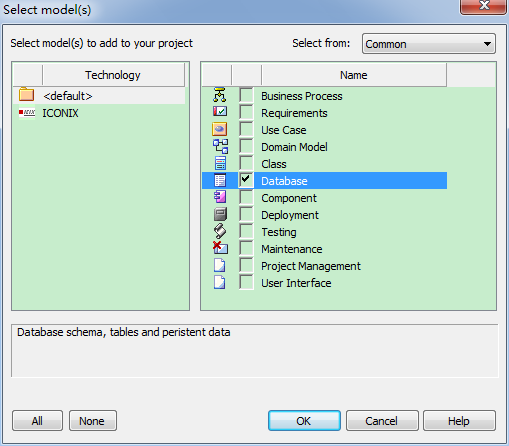

1.新建project，新建数据模型，选择database
2. 建表

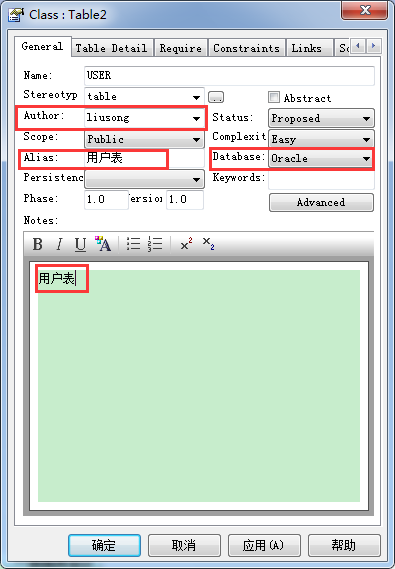

以一个user表为例，下面框出的几项，是非常有必要完善的。设置Alias（别名）后，我们看到的就是中文。Database的选择涉及到后面新建字段后的数据类型以及和数据库的交互。填写Notes后，在数据库中也会出现注释。Author标识设计对象。

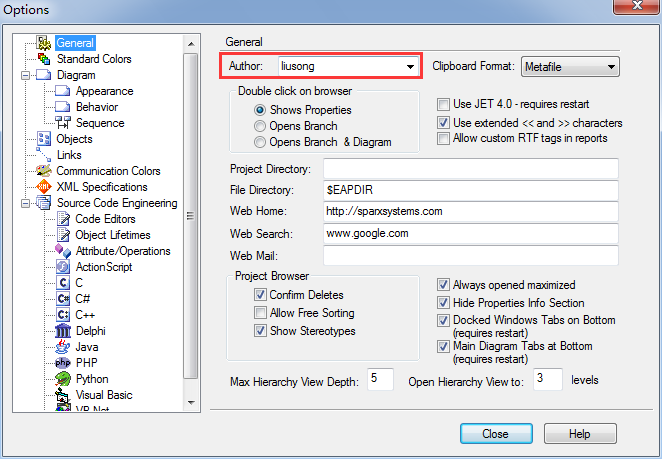

对于Author，可以在tools——options中设置默认作者。在这里还可以设置更多配置信息。
每个字段的别名、注释同上。
3. 设计布局颜色

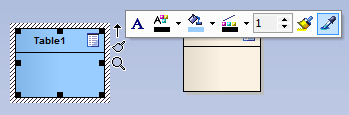

点击右面的格式刷，会出来类似word中的字体、样式、背景之类的设置信息。设置好背景之后，可以通过格式刷将其他table设置成相同的样式。
选中有样式的table，选择吸管，之后在无样式的table上点击格式刷，即可完成。
4. 设计外键关联

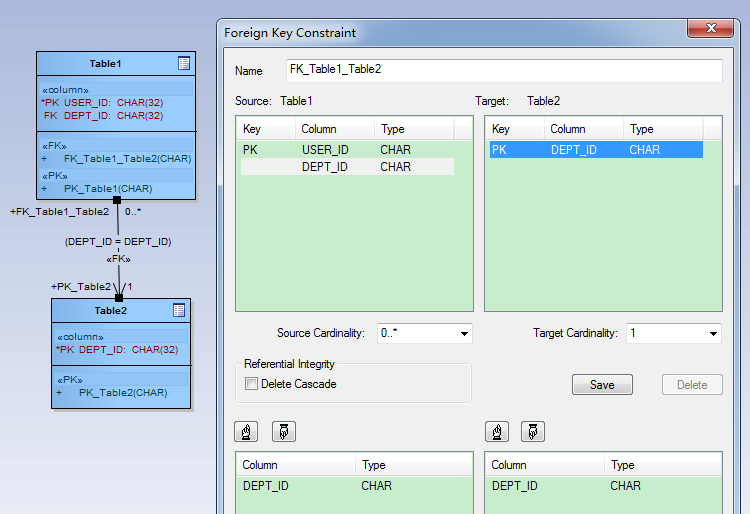

选择工具栏中的associate线，建好连接线后，右键关联线，选择外键，选中源表和目标表中的关联字段，保存即可。EA和PowerDesigner设计数数据库表的区别在于，PD建立外键关联后，会自动在源表中增加外键，而EA中需要自己在源表中新建外键字段，并设置两张表的关联关系。
