Revit二开–入门三部曲

Revit二次开发的门槛还是卡住了好多刚入门的朋友，有的人找不到lookup工具，有的人找不到SDK，有的人加载不上AddinManager 还有的人，不知道哪里有c#资料，以上条件都具备的朋友，带着兴奋的心情开始了第一个revit二开程序，困难又来了，无论如何都没有调试通过，本篇博客带大家详细了解Revit二开的入门知识。

一、入门准备资料

• 1、Revit软件 ，最好是比较新版本，例如Revit2018 Revit2019。
• 2、Visual Studio 2017 ，推荐此版本，太老的版本无法用新的语法糖，太新的版本有未知的一些问题。
• 3、Revit Lookup 工具 ，用于查看Revit图元信息
• 4、Revit AddinManager 工具，用于调试新开发的Revit命令。
• 5、Revit SDK ，这是Revit二次开发的工具包 里面有RevitApi的帮助文档 ，代码案例等，可以参照里面的例子学习。
• 以上资料可以到QQ群：166072827 下载。

二、软件安装 配置 RevitLooup 和 RevitAddinManager

• 1 Revit安装 略 ，相信一般人都会。
• 2 Visual Studio 安装，2017版的vs都是在线安装的，https://msdn.itellyou.cn/ 到这个网站 开发者工具一栏中可以下载到。选 企业版就好 功能多。

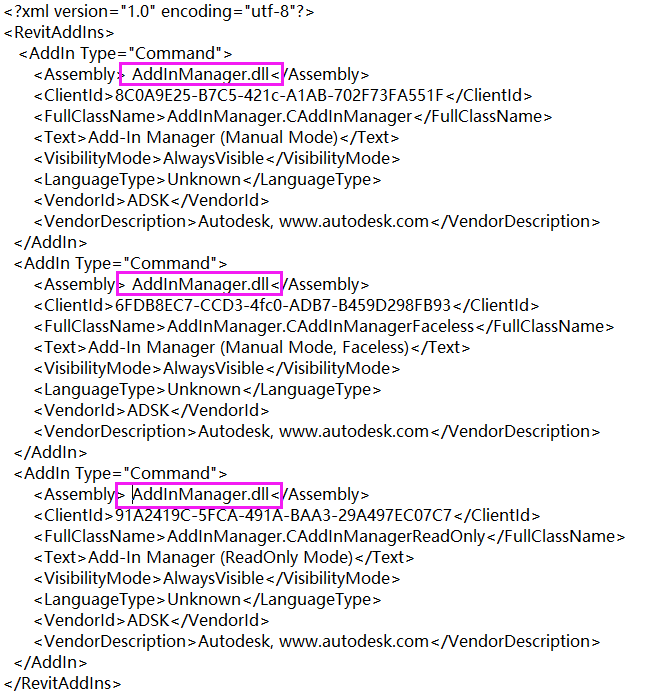

• 3 配置Revit Looup工具 ，将RevitLooup.dll 和 它对应的 RevitLookup.addin文件 放到目录 C:\ProgramData\Autodesk\Revit\Addins\201* 目录下 201* 对应你的Revit版本。然后修改RevitLookup.addin 文件内的dll路径 ，用记事本打开RevitLookup.addin 文件

• 4 配置AddinManager 原理同上 将 AddinManager.dll 和 AddinManager.addin 文件都复制到 C:\ProgramData\Autodesk\Revit\Addins\201* 目录下 201* 对应你的Revit版本。然后修改 对应的AddinManager.addin文件


  做好以上配置后，会在Revit的 附加模块 选项卡里面 出现 如下工具




三、开始写第一个程序

• 1 、打开Visual studio 新建类库项目 注意是 .NET Framework的类库项目

• 2、添加引用 RevitAPI.dll 和 RevitAPIUI.dll ，常用的方法多数都在这两个dll文件里面，当然AdWindows.dll 和 UIFramwork.dll也可以添加以防不时之需。

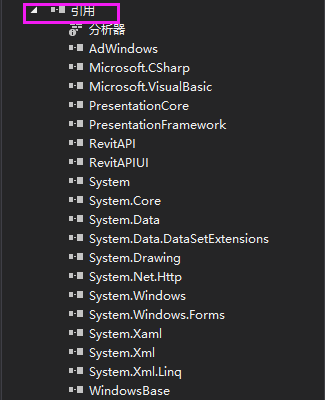

  在项目资源浏览器内 找到引用这一项 右键 添加引用

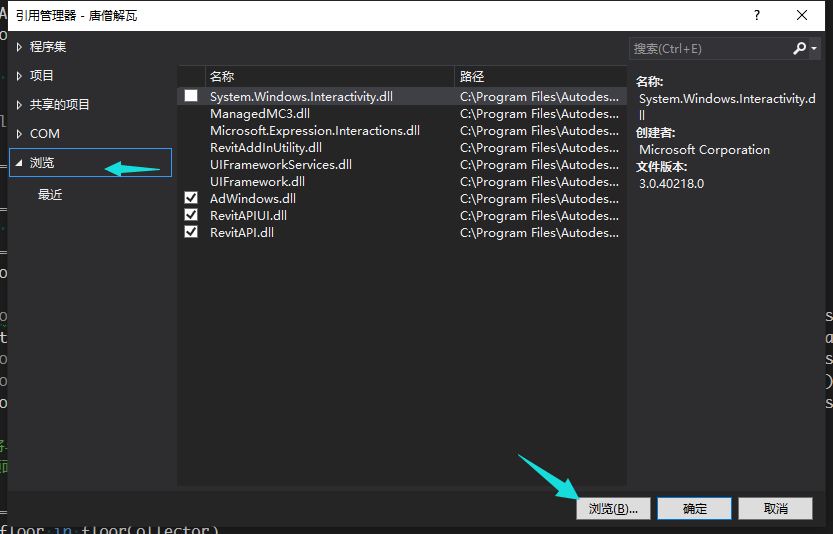

  然后再弹出的对话框选择 选择浏览 选项卡 然后 单击浏览按钮


  然后在弹出的对话框里定位到你的Revit 安装目录


  然后选择 RevitAPI.dll 和 RevitAPIUI.dll 就可以了。

  • 3、完成上述步骤后，在项目资源浏览器里面右键单击项目，在弹出的菜单中选择 – 添加 – 类，

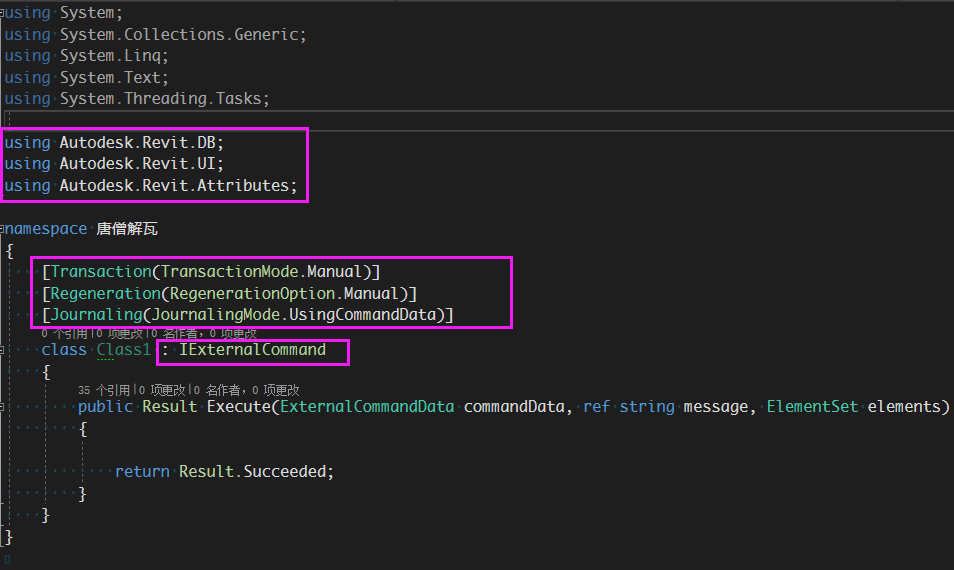

    然后在 新建的类窗口中 按照下图书写



    然后在Execute方法里面 就可以写你想要的功能了。

    在这里你就可以写一个HelloWorld了，



    写完了之后，还需要生成一下 ，在生成菜单 里面选择生成，正常情况下都能生成成功。

  • 4、在Revit里面怎么显示呢？这里就得用我们之前介绍的AddinManager工具了，在revit里面，点击 外部工具 按钮 弹出的下拉菜单中选择 Add-In Manager（Manual Mode)



    然后弹出 对话框

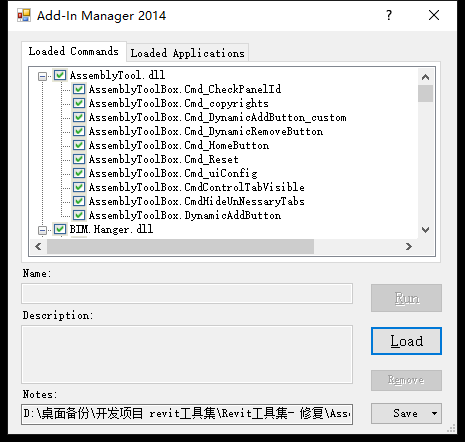

    下一步 点击load 按钮 加载 刚才编译好的dll命令，dll命令就再你的vs项目文件夹里面的debug文件夹下。 也可以在类窗口的选项卡右键，打开所在文件夹 然后依次 打开 bin\Debug，就能找到目标dll文件。



加载完成之后就能在AddinManager的窗口中看到命令，然后双击 就可以执行。命令执行后 弹出 对话框

更多Revit二开知识 尽在唐僧课堂！
