学习了比例运算和加减运算电路之后，就可以接着学习更加复杂的运算电路了。

一、积分运算电路

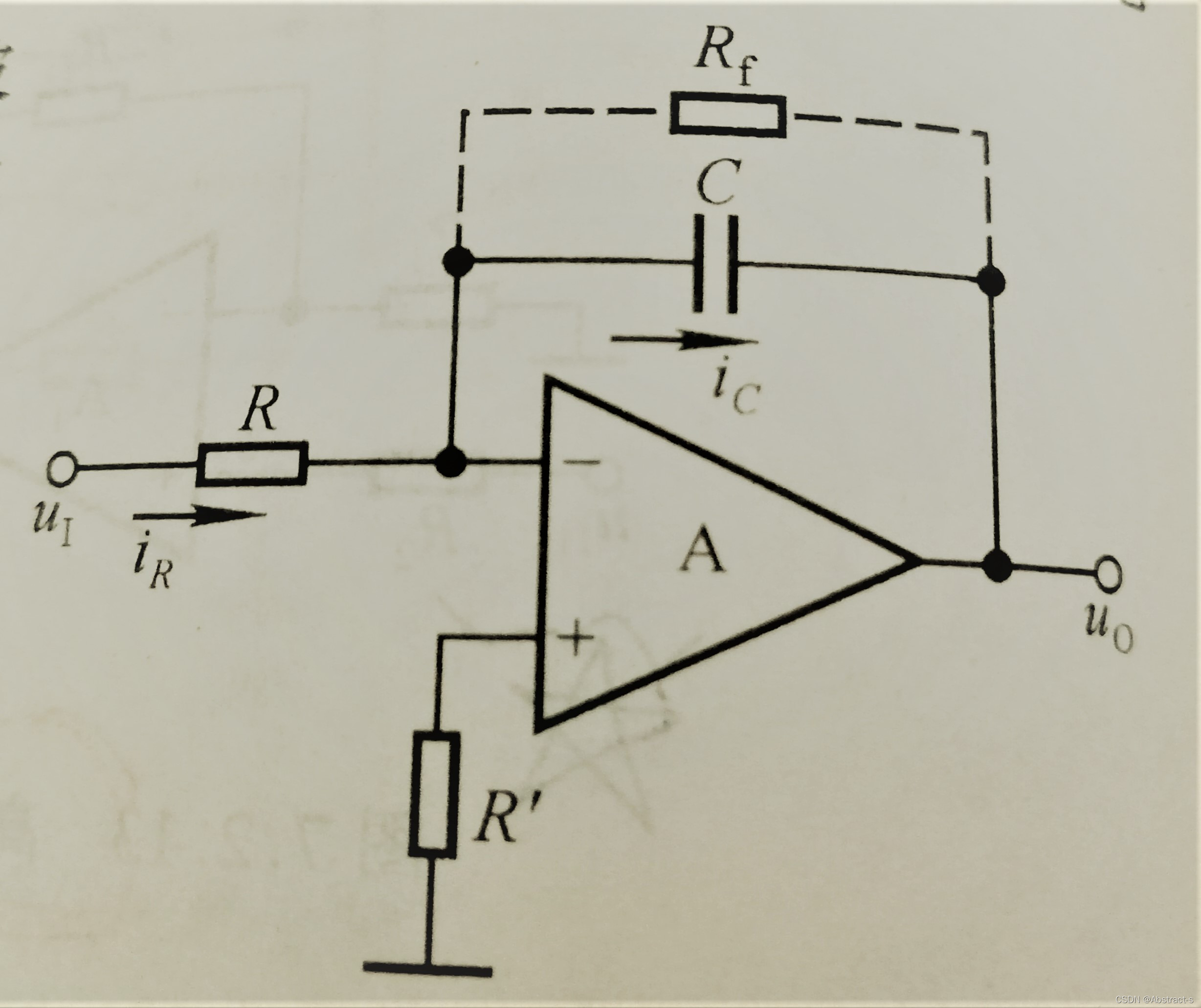

电路图如下所示：



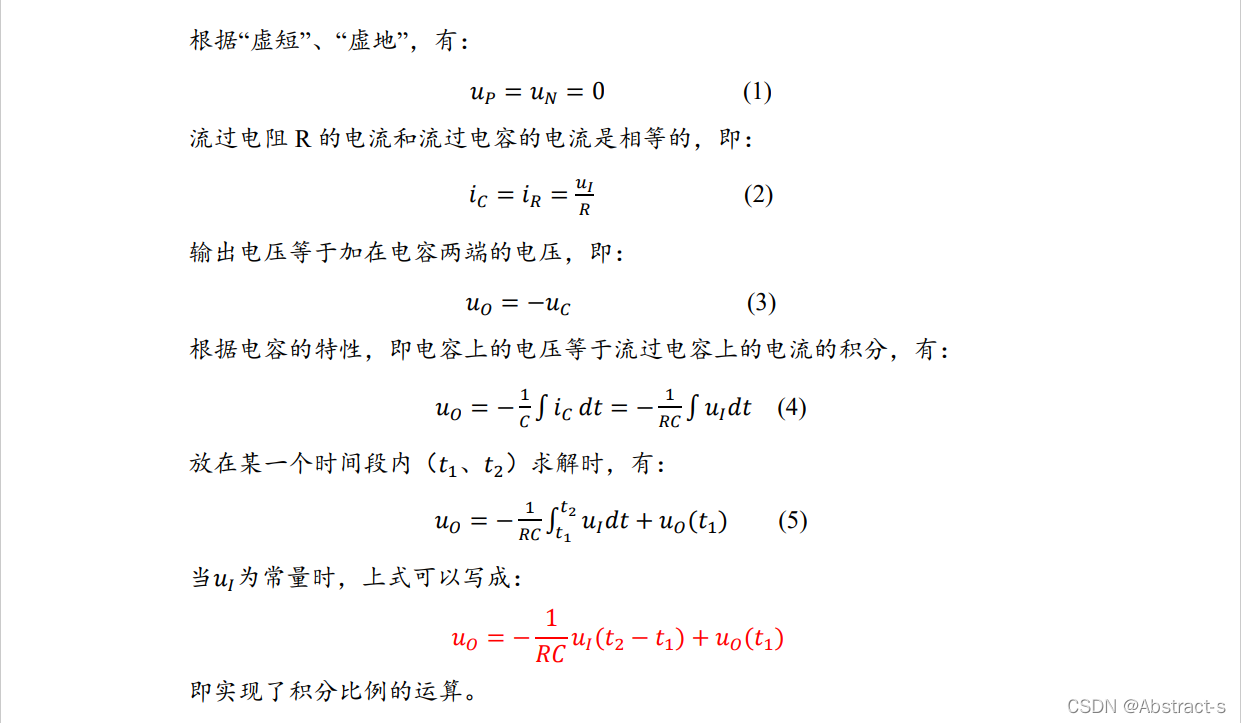

前边说过比例运算电路可以说是电阻的特性决定的，那么这里积分运算电路可以说是电容的特性决定的,分析和计算如下：

二、微分运算电路

将上边的积分运算电路中的电阻和电容交换位置，就得到了微分运算电路。电路图如下所示：



电路的计算和分析如下：



插入一道例题：

三、对数运算电路

对数运算电路一般有二极管和三极管构成的，利用的都是PN结的伏安特性具有的指数规律。将二极管或者三极管接入分别接入集成运放的反馈回路和输入回路，可以实现对数和指数运算。

二极管对数运算电路：



电路的分析和计算如下：



三极管的对数运算电路：

四、指数运算电路

将对数运算电路中的电阻和三极管（二极管）互换，便可得到指数运算电路。

电路图如下：

电路的分析和计算如下：

五、乘法运算电路

电路图如下所示：

电路的分析和计算如下：

六、除法运算电路

与乘法运算电路道理相同，电路图如下所示：



电路的分析和计算如下所示：
