六、交换机的MAC表（FDB表）

交换机的MAC地址表存有交换机端口与MAC地址的映射，同样分有动态和静态两部分，

当某个端口收到来自于某个MAC地址处发来的帧数据时，会将该MAC地址与端口的映射关系存储在MAC地址表中

6.1 自学习功能

vlan独立学习(IVL)和vlan共享学习(SVL)

IVL：在这种方式下，MAC地址表在逻辑上可以被看成根据VLAN信息分成了很多张表，一个MAC地址可以学习到不同VLAN对应的“地址表”上。

SVL：在这种方式下，MAC地址在整张表中是唯一的，一个MAC地址在地址表中只能有一条记录，一个MAC只能被学习到一个端口上。

两种转发机制的报文转发流程

对于IVL而言，交换机根据目的MAC+VLAN信息一起查MAC地址表，如果打到对应的端口则转发，否则在报文所属VLAN内进行洪泛。

对于SVL而言，交换机先根据目的MAC查MAC表，找到端口之后，然后判断这个端口是否在报文携带的VLAN中，如果在就转发，否则就丢弃。如果根据目的MAC没有找到对应端口，则在报文所属VLAN内进行洪泛。

6.2 交换机的转发机制

交换机的两中端口类型设置：Acess 类型（收发数据帧都不含 VLAN 标记）和 Trunk 类型 （收发数据帧都含有 VLAN 标记）。

锐捷交换机采用IVL转发机制，即交换机的Acess 端口收到一个帧数据时，先打标再查表。

1.基于SMAC的自学习

交换机收到一个帧数据后，通过源MAC+VLAN信息进行FDB表的更新（已存在该表项）或添加（未存在该表项）。

2.基于DMAC的查找

（1）目的MAC为广播地址

交换机将该广播帧从该交换机的所有同VLAN的ACCESS端口和TRUNK（打上tagged）发出（泛洪）；

（2）目的MAC为单播地址

通过目的MAC+VLAN信息在交换机FDB中进行匹配查找，若无匹配项，则从所有同VLAN的ACCESS端口和TRUNK（打上tagged）发出（泛洪）；若找到匹配项，则从对应端口发出。

Tips：上述过程是结合了vlan的知识，目前工作中的二层转发主要都是基于同一vlan的，可忽略vlan；

上述的过程可以简单理解为基于源MAC的FDB表更新和学习，基于目的MAC的FDB表查询（广播帧直接泛洪，单播帧先查找，若表中无对应项也会泛洪）

实验：通过anysend和wireshark进行上述单播帧和广播帧转发过程的验证

七、路由表

7.1 表的建立

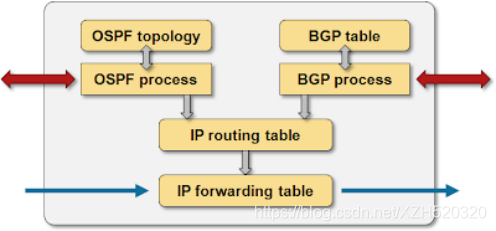

RIB （route information base) 和 FIB （forwarding information base)，又称IP路由表和 CEF表，它们之间的关系可以用下面这张图片来高度概括。

本质上，RIB（route information base) 是由节点上各种路由过程通过路由协议（例如OSPF,IS-IS,BGP,甚至是静态路由条目）提供的信息来构建的。从RIB中的所有路由中选出最佳路由后，将它们复制到FIB。因此，RIB包含节点愿意保留的所有路由以及路由协议正在使用的信息，硬件使用FIB来指导转发，物理上将数据包从移入和移出接口。

RIB维护每种协议的网络拓扑和路由表。这将包括许多到达相同目的地前缀的路由；

FIB是从下推的RIB中可能的许多协议到快速转发查找内存的最佳路径的最佳路由。

7.2 IP层转发分组的过程

Tips:

不同的前缀（网络号+掩码，缺一不可），在路由表中属于不同的路由；

默认采用最长匹配原则，匹配（到最长的网段号），转发；无匹配，则找默认路由，默认路由都没有，则丢弃。
